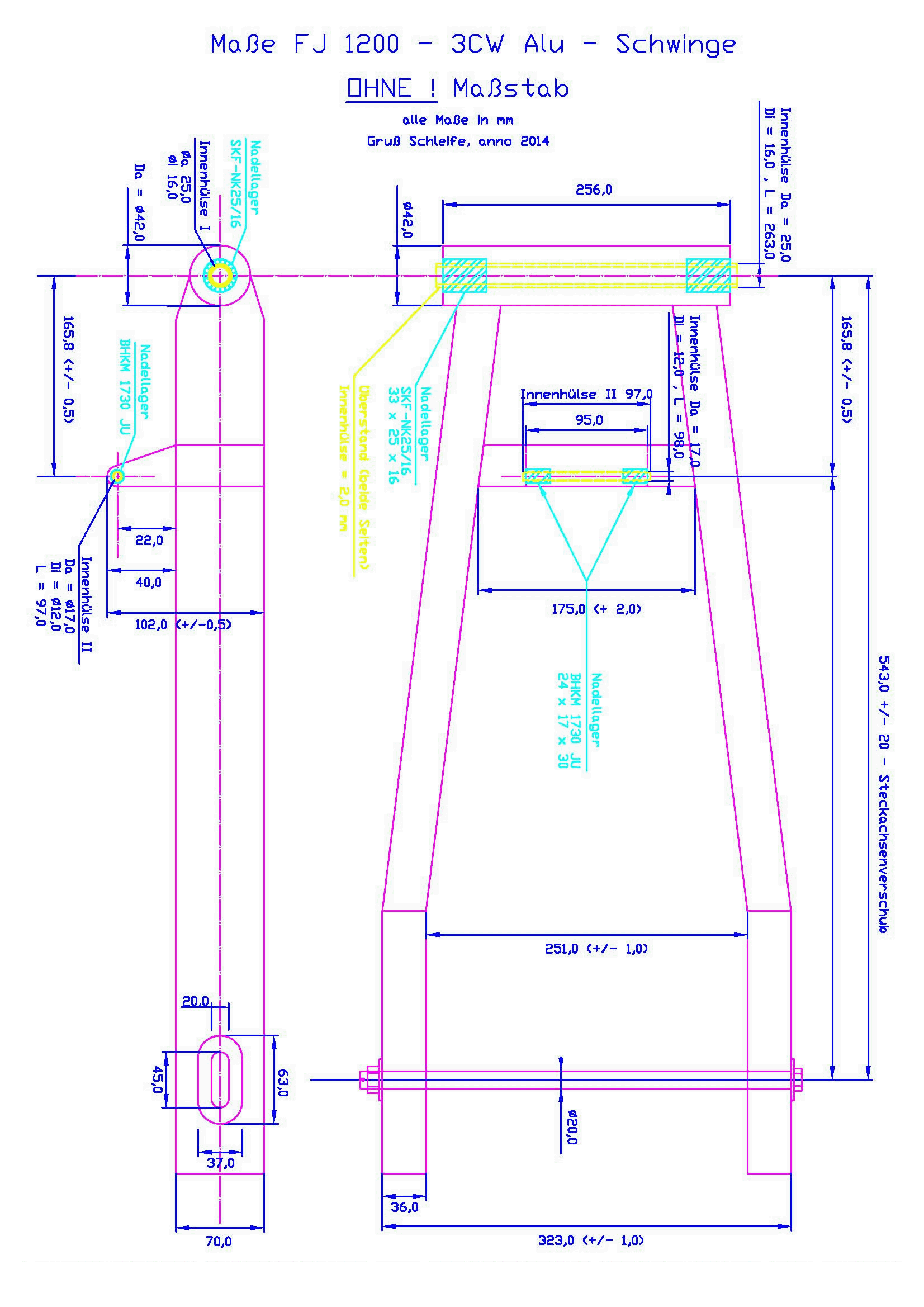

Nachdem immer wieder Fragen nach den Abmessungen der Schwinge aufkamen, habe ich mir mal die Mühe gemacht eine 3CW - Schwinge annähernd genau auszumessen.

Achja - alle Maße +/- 0,5 mm Meßungenauigkeit.

Diese 3CW - Alu-Schwinge sollte maßlich 1:1 zumindest der 3YA-Stahl-Schwinge gleichen.
(Fertigungstoleranzen mal außen vor gelassen.)

Wie das Ganze bei den Schwingen der 47E und 1XJ aussieht, weiß ich nicht genau.
Ich denke aber, daß da keine Unterschiede sein sollten.

pdf  - zum download

und späteren Ausdruck
