Lager für die Umlenkung und Schwinge der 47E & 1XJ
Nr. 3) - 25 x 33 x 30 -
BHTM2530-1-KOYO Nadellager
- Alternativlager -
Nadelhülse TA 2530 Z - 25 x 33 x 30 - ca. 6,50 Euro
Nr. 10) - 18 X 24 X 11 Nadellager - 2 St. -
Alternativ -
HK 1812 , 18 X 24 X 12 oder
HK 1816 - 2RS , 18 X 24 X 16
Nr. 15) - 18 X 25 X 20 Nadellager - 2 St. -
Alternativlager -
Nadelhülse TA 1820 Z - ca. 6,- Euro
Nr. 21) - 21 X 27 X 20 Nadellager - 2 St. -
...............
Nr.
16) - WeDi / Simmerringe - 4 Stück 18 x 24 x
4
Nr.
23) - WeDi / Simmerringe - 4 Stück ... x ...
x ...

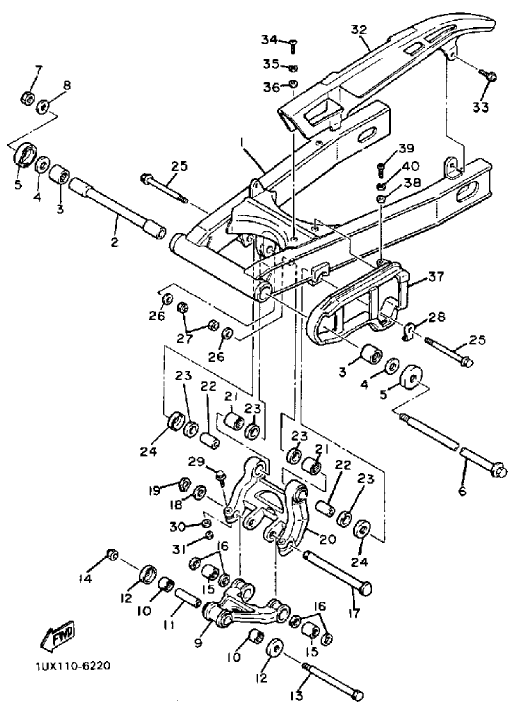

Alle Artikel-Nummern zur
Umlenkung bei der 1 XJ / 1 TX
|
Nr. im Fiche |
Artikel
- Nummer |
Bezeichnung |
Anz. |
|
Nr. im Fiche |
Artikel
- Nummer |
Bezeichnung |
Anz. |
|
2 |
36Y-22184 |
Spacer Schwingenkopf |
1 |
|
17 |
1AE-22121 |
Welle (Federbein) |
1 |
|
3 |
93317-42550 |
Lager
einseitig abgedichtet - 2 St. / bei ebay für ca. 27,- Euro (2
St.) ? |
2 |
|
18 |
90201-187H4 |
Unterlegscheibe |
1 |
|
4 |
36Y-22127 |
Beilagscheibe |
2 |
|
19 |
99009-18400 |
Seeger- / Sprengring |
1 |
|
5 |
36Y-22128 |
Staubkappe |
2 |
|
20 |
1AE-2217M |
Umlenkung Teil 2 |
1 |
|
6 |
36Y-22141 |
Steckachse |
1 |
|
21 |
93315-22045 |
Lager |
2 |
|
7 |
90185-14070 |
Mutter, selbstsichernd |
1 |
|
22 |
90387-123M3 |
Hülse / Spacer |
2 |
|
8 |
90201-142M6 |
Unterlegscheibe |
1 |
|
23 |
93109-20029 |
Wellendichtring |
4 |
|
9 |
1AE-2217A |
Umlenkung Teil 1 |
1 |
|
24 |
1AE-22129 |
Staubkappe |
2 |
|
10 |
93315-21813 |
Lager |
2 |
|
25 |
90105-12309 |
„Flansch“-Schraube |
2 |
|
11 |
90387-123M4 |
Hülse / Spacer |
1 |
|
26 |
90201-126A7 |
Unterlegscheibe |
2 |
|
12 |
36Y-22129 |
Staubkappe |
2 |
|
27 |
95611-12100 |
Mutter, selbstsichernd |
2 |
|
13 |
90101-12605 |
Schraube |
1 |
|
28 |
1TX-22156 |
Unterlegscheibe |
1 |
|
14 |
95611-12100 |
Mutter, selbstsichernd |
1 |
|
29 |
95811-06045 |
„Flansch“-Schraube |
2 |
|
15 |
93315-31841 |
Lager |
2 |
|
30 |
90201-061A5 |
Unterlegscheibe |
2 |
|
16 |
93110-18017 |
Wellendichtring |
4 |
|
31 |
95611-06100 |
Mutter, selbstsichernd |
2 |
