Vergaser





Tips & Tricks / Hilfen



K & N - Lufi
der Haltebügel





Hier zum Download und Nachbauen des Haltebügels für den Austausch-Luftfilter.



Der Bügel wird dort eingeschoben, wo beim O-Filter die beiden Keile sitzen.

Der Bügel ist unumgänglich, da die originalen FJ-Keile den K&N nicht dauerhaft halten

und,

laut Borke,

sogar in den Vergaser gesogen werden können, was dann eine Blockierung der Schieber(welle) zur Folge hat,

was wiederum eine Art Vollgas - Feststellung mit sich bringt.



Nicht gerade witzig.







hier meine Zeichnung mit den Maßen in "mm" :

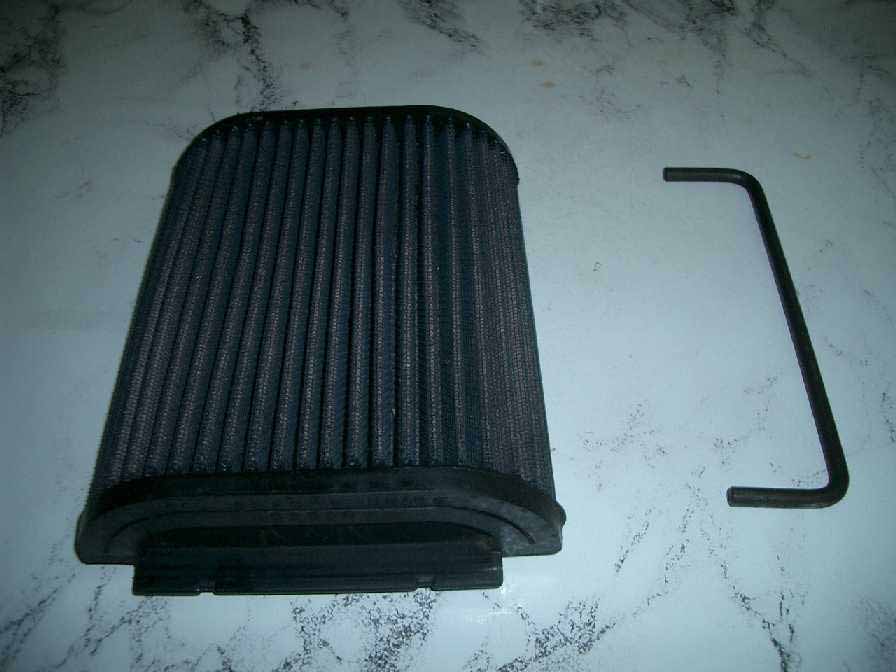

so das Ensemble

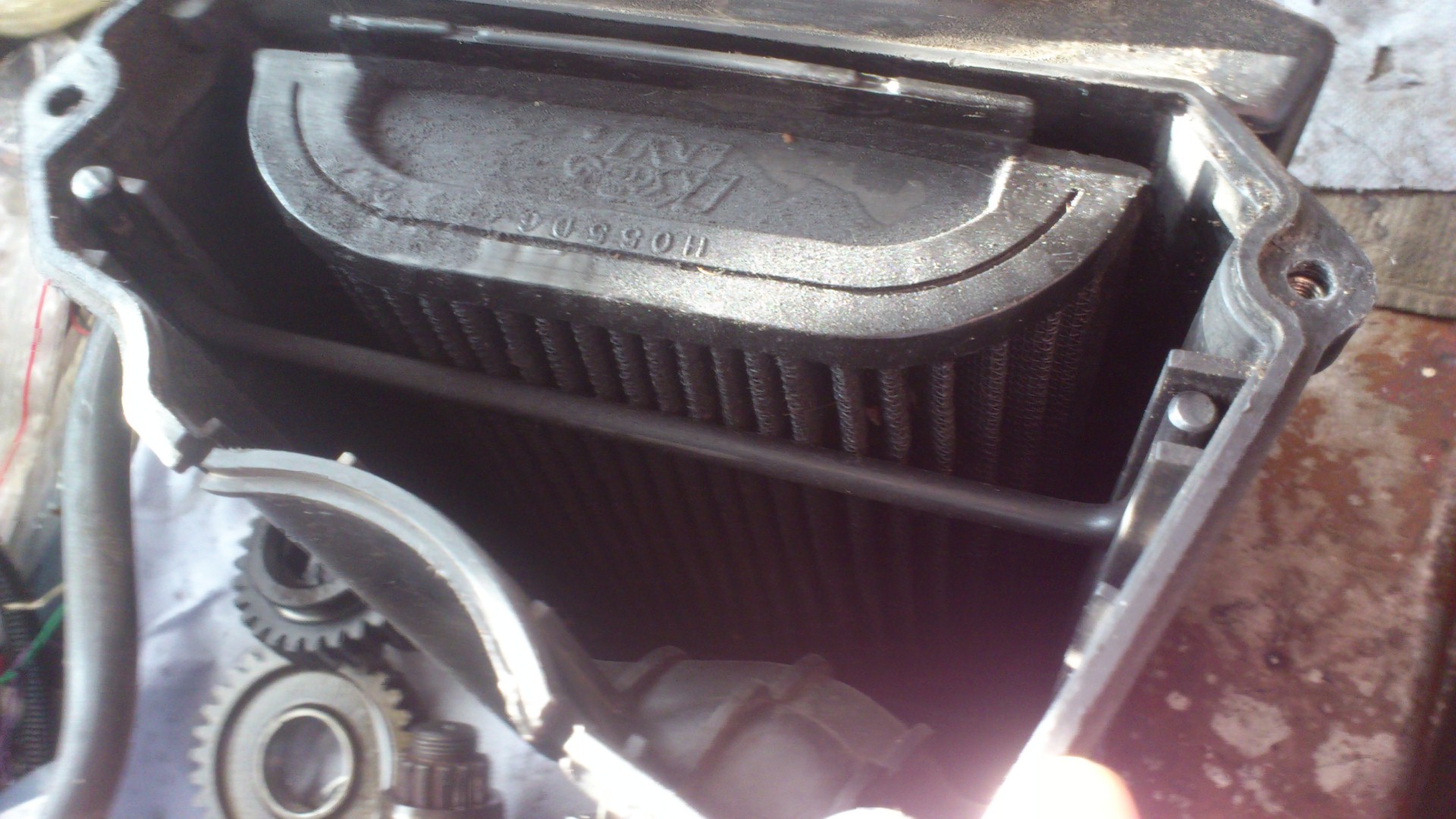

So ist der Bügel FALSCH eingebaut

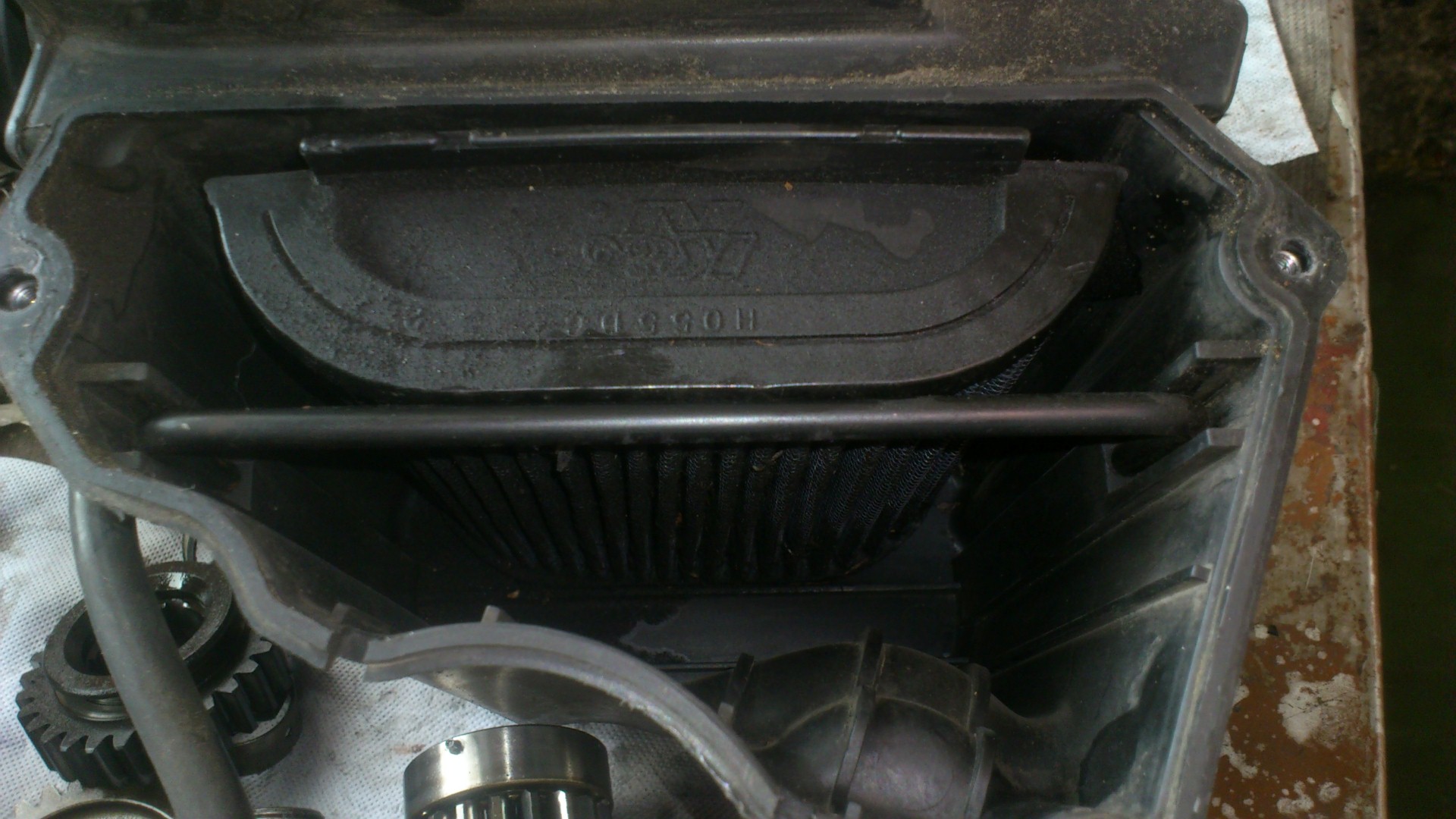

So ist der Bügel RICHTIG eingebaut





PS :

Lt. Boyd aus dem FJ-Forum passt dieser Bügel auch bei den Standard - Filtern.



Gruß und viel Spaß beim Nachbauen.

Ach ja eines noch.
Der K & N muß NICHT eingetragen werden.



als pdf - Dokument
zum
Download
