Explosionszeichnungen
47 E |
FJ 1200,
Typ 47 E (Baujahr ´84 + ´85)
Druckt Euch das Bild mit dem
benötigten Teil aus und Ihr spart Euch viel Zeit und eventuell auch
Falschlieferungen.
1 |

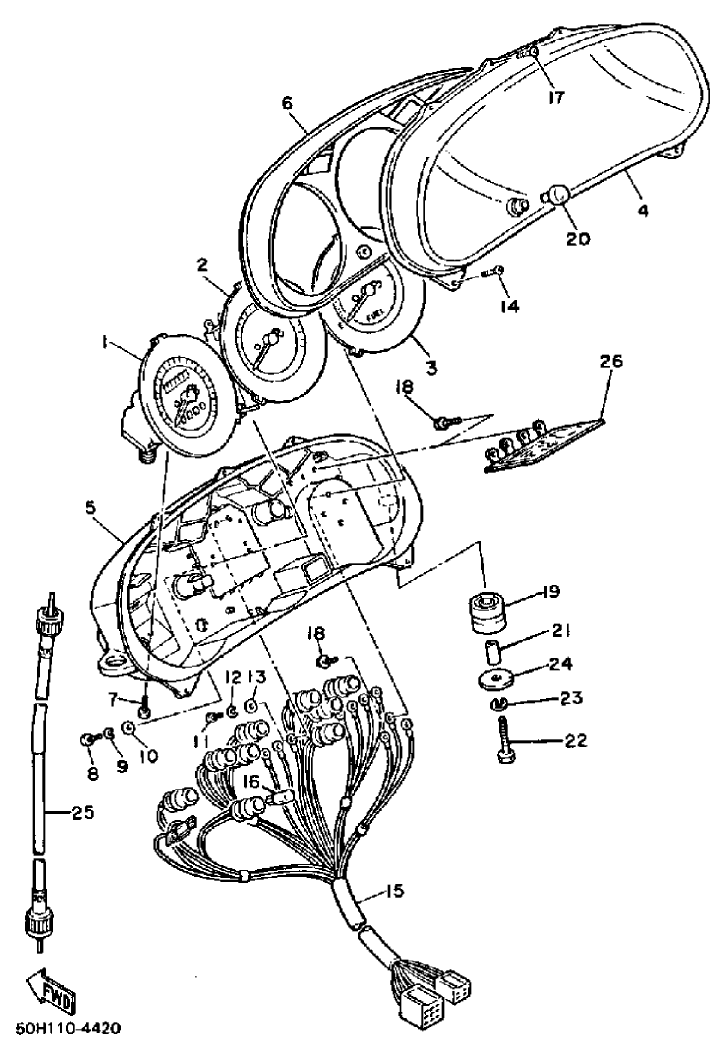

Armaturen |
25 |

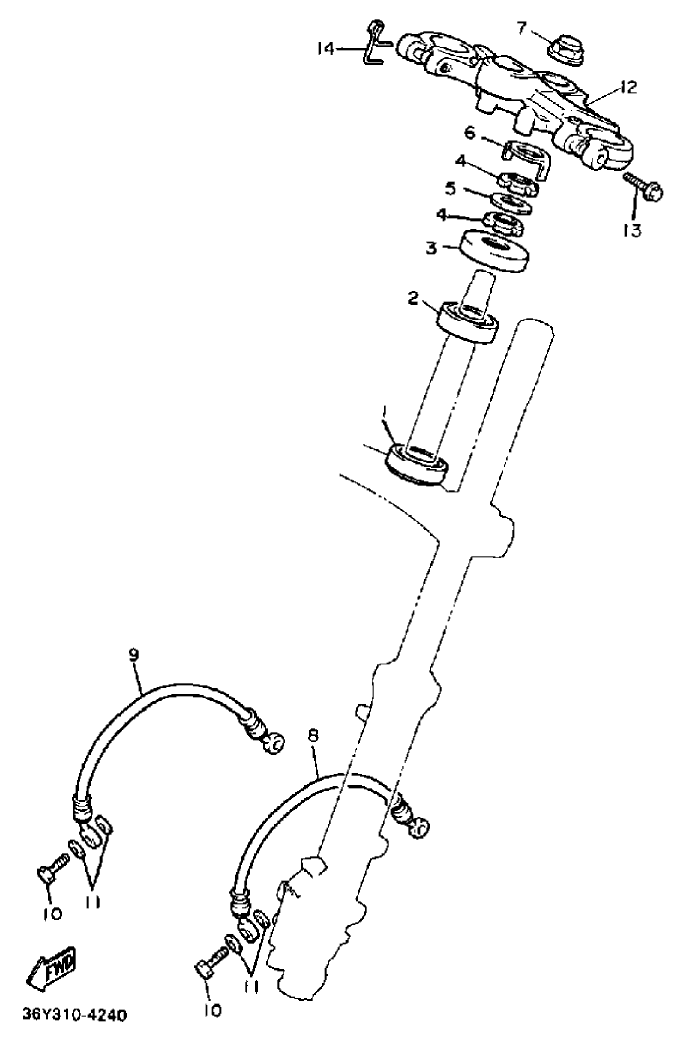

Obere Gabelbrücke
Lenkkopflager & Antidive-Ltg. |
2 |

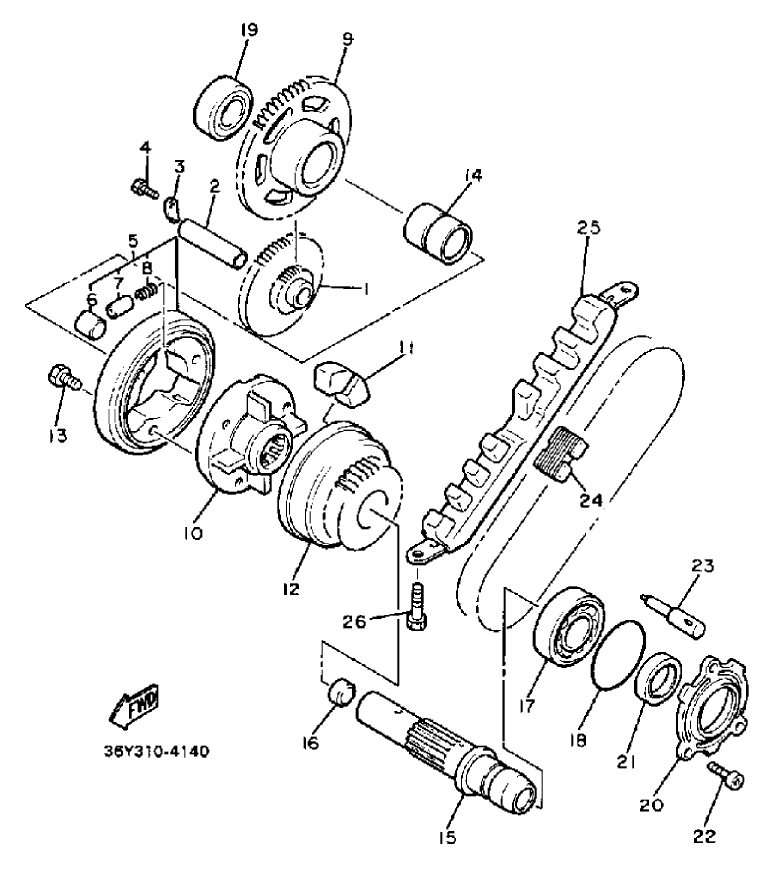

Anlasser (Freilauf
etc.) |
26 |

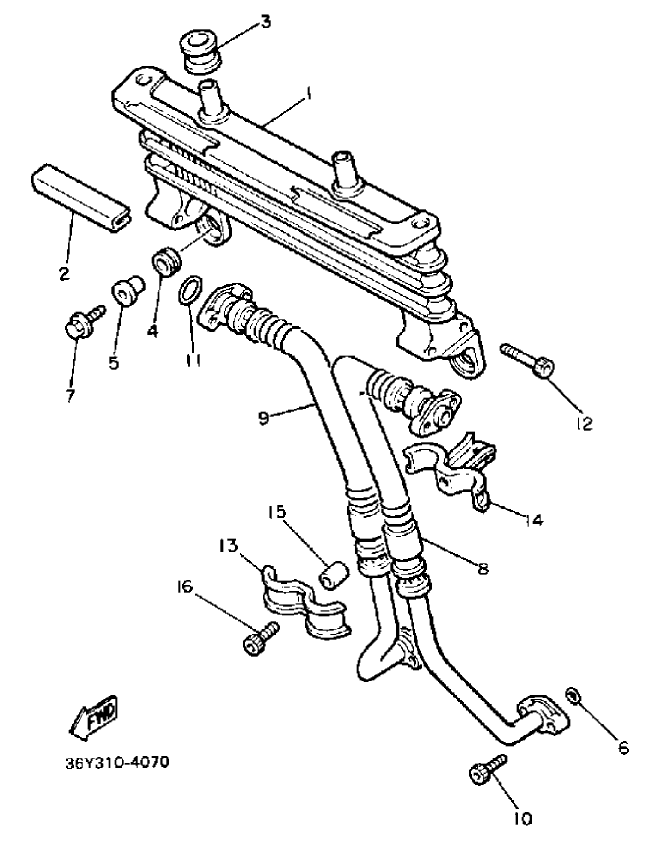

Ölkühler |
3 |

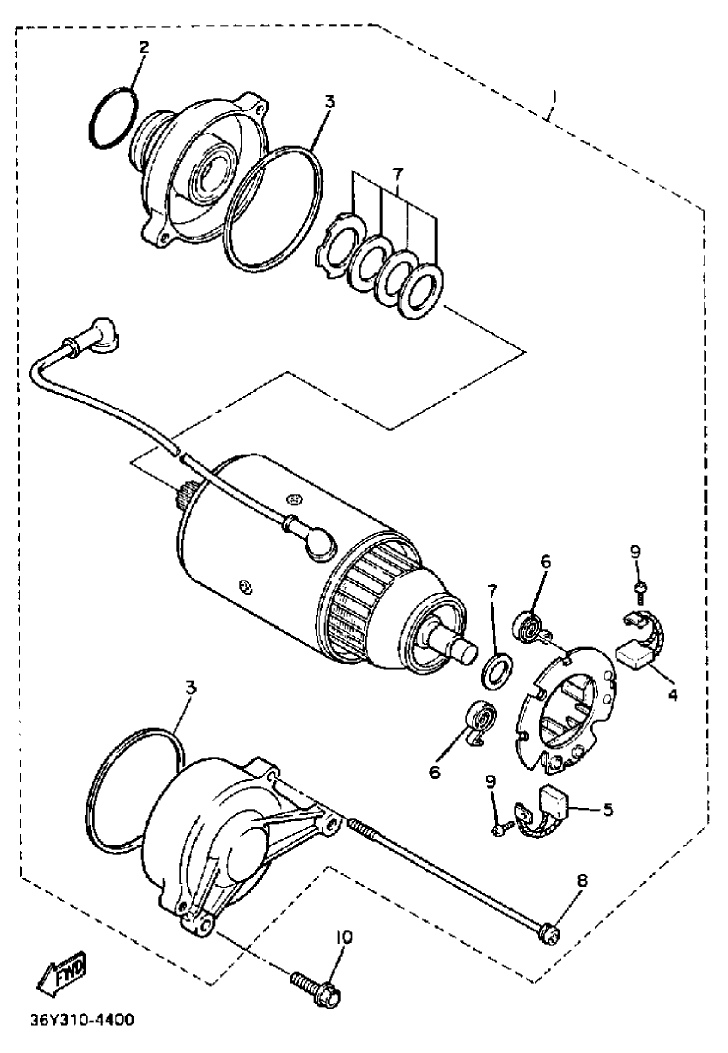

Anlassermotor |
27 |

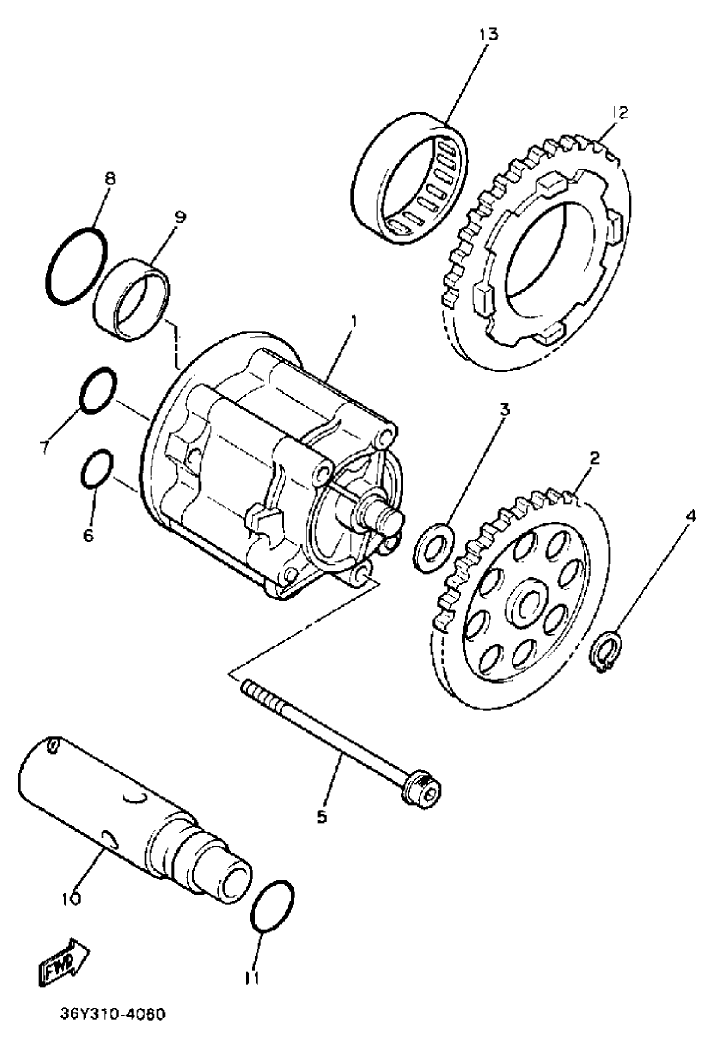

Ölpumpe |
4 |

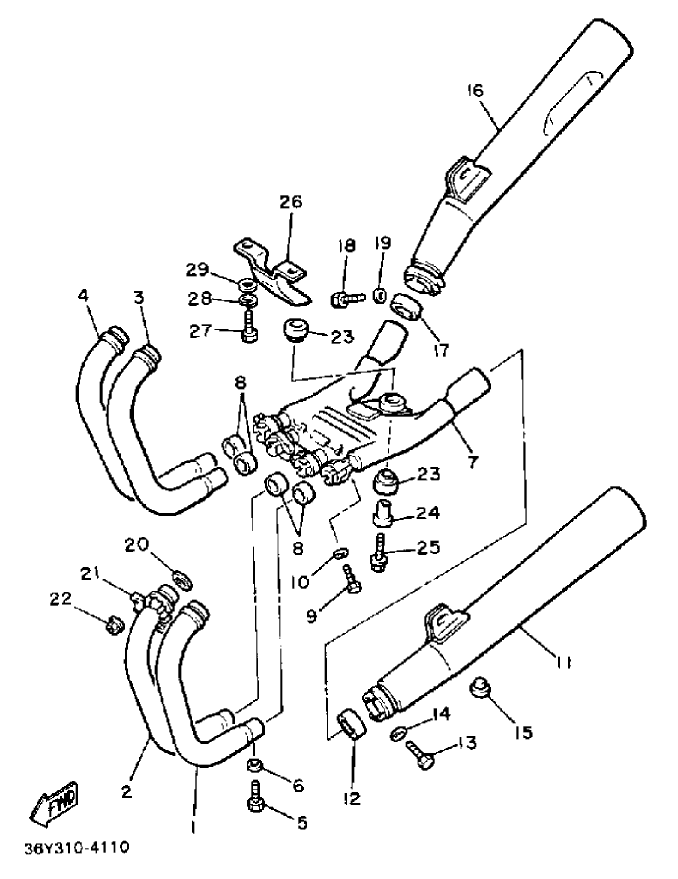

Auspuffanlage |
28 |

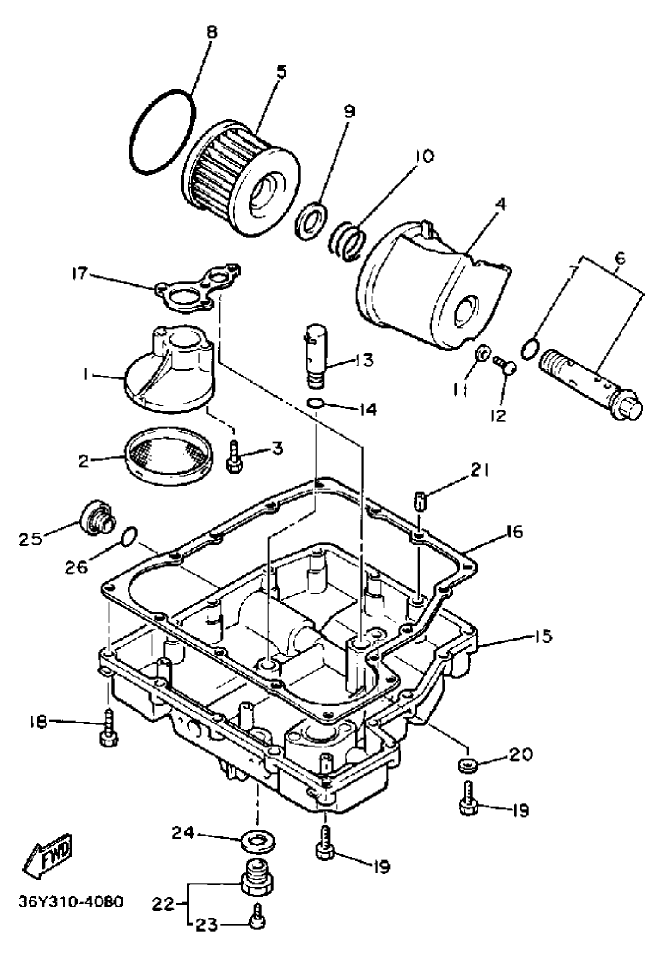

Ölwanne und Ölfilter |
5 |

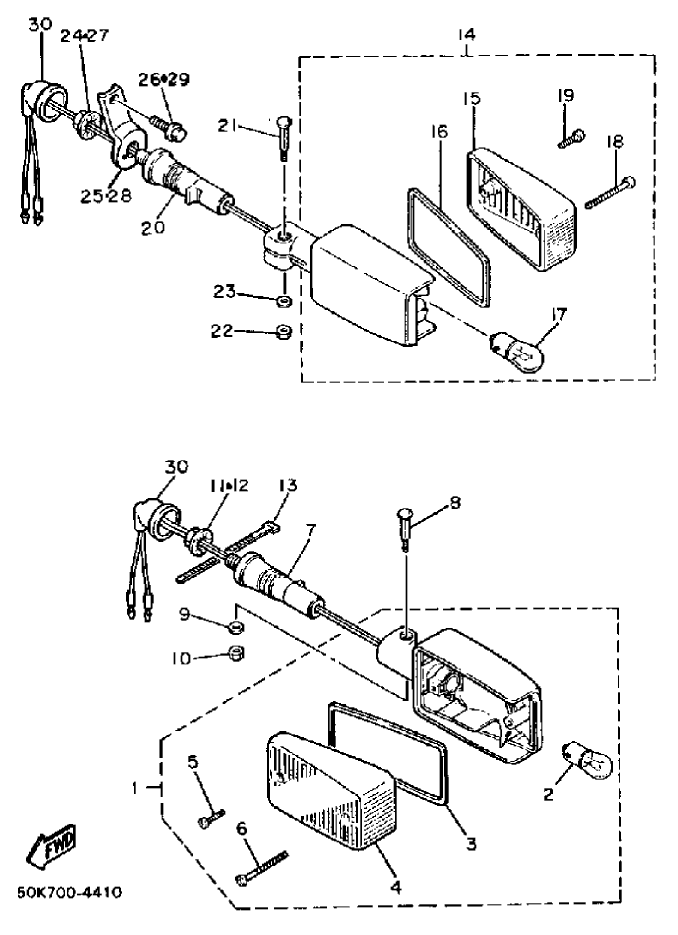

Blinker |
29 |

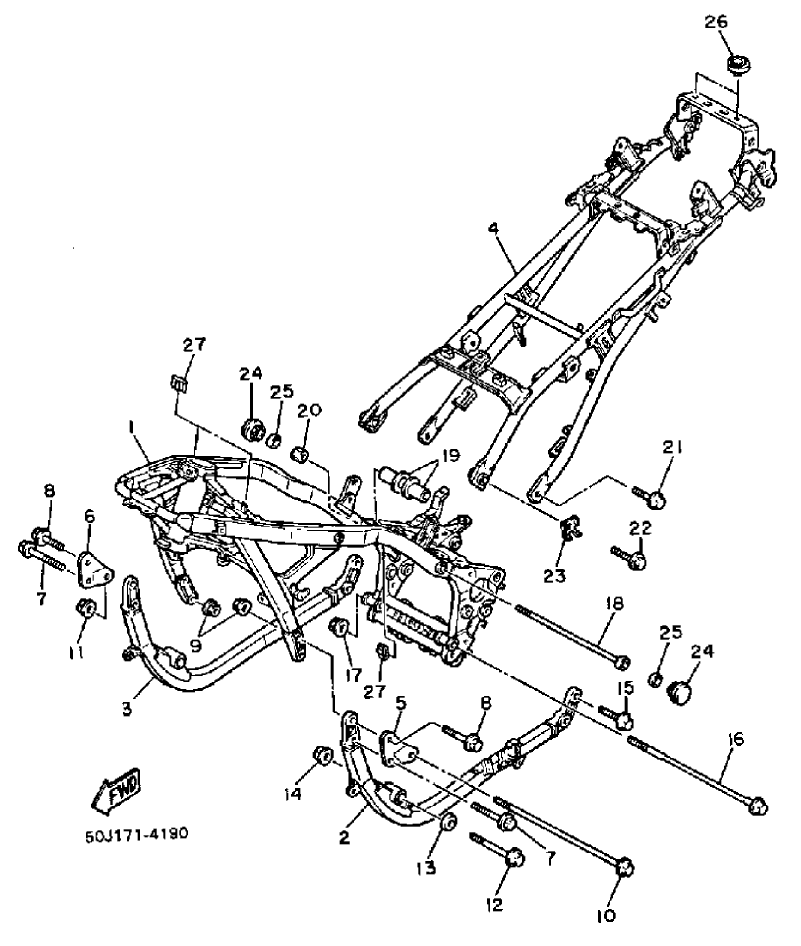

Hauptrahmen mit Heck
u. Unterzügen |
6 |
Bremsscheibe und Sattel hinten |
30 |

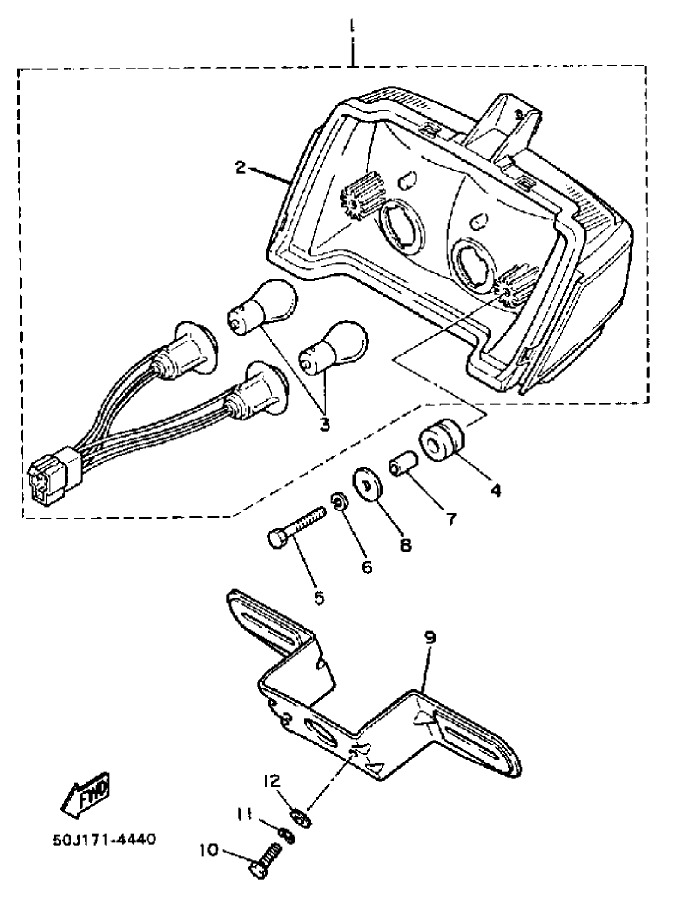

Rücklicht |
7 |

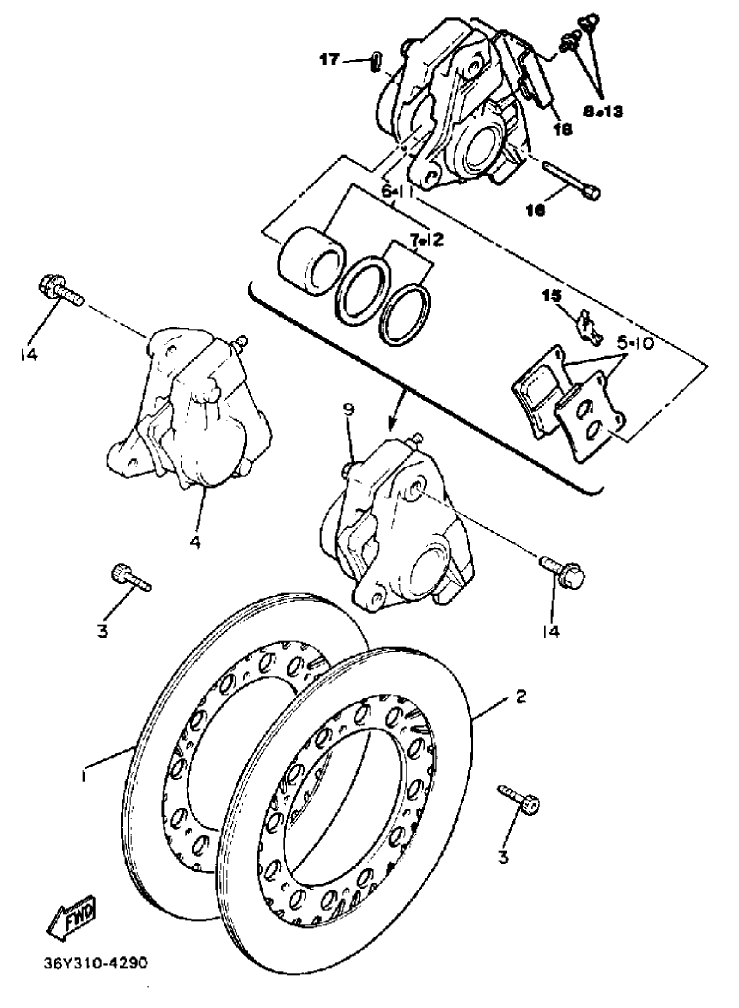

Brems-Scheiben und Sättel vorne |
31 |
Schalterarmaturen |
8 |

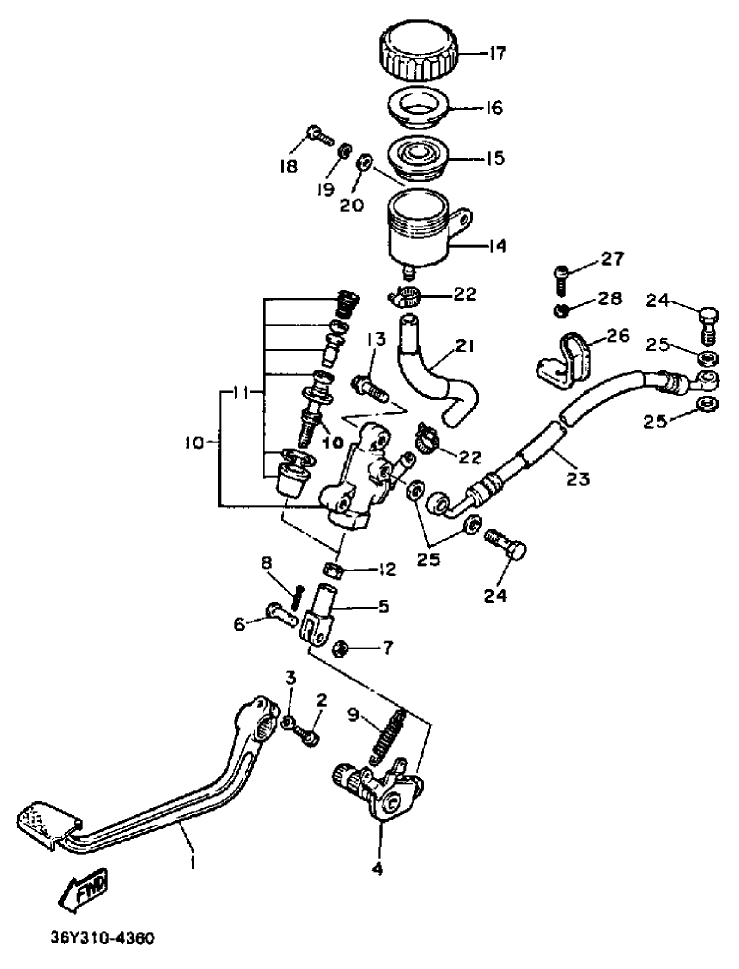

Bremshydraulik hinten |
32 |

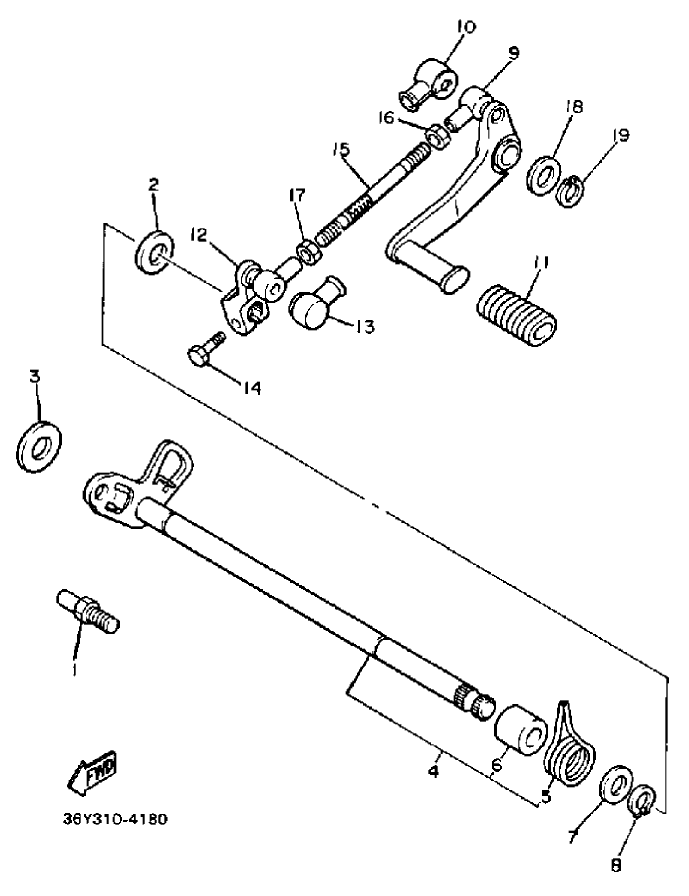

Schalthebel und Schaltwelle |
9 |

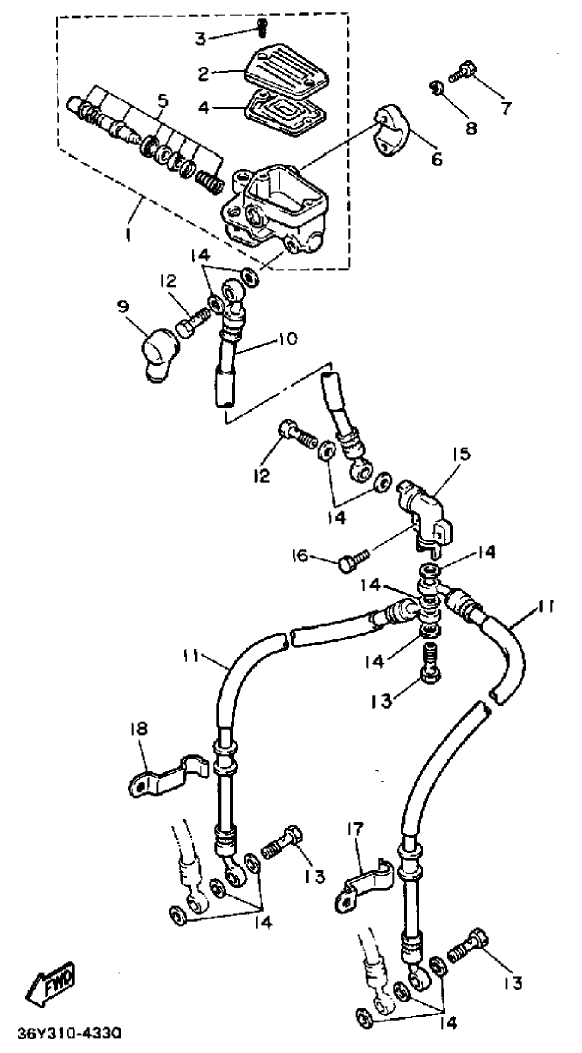

Bremshydraulik vorne |
33 |

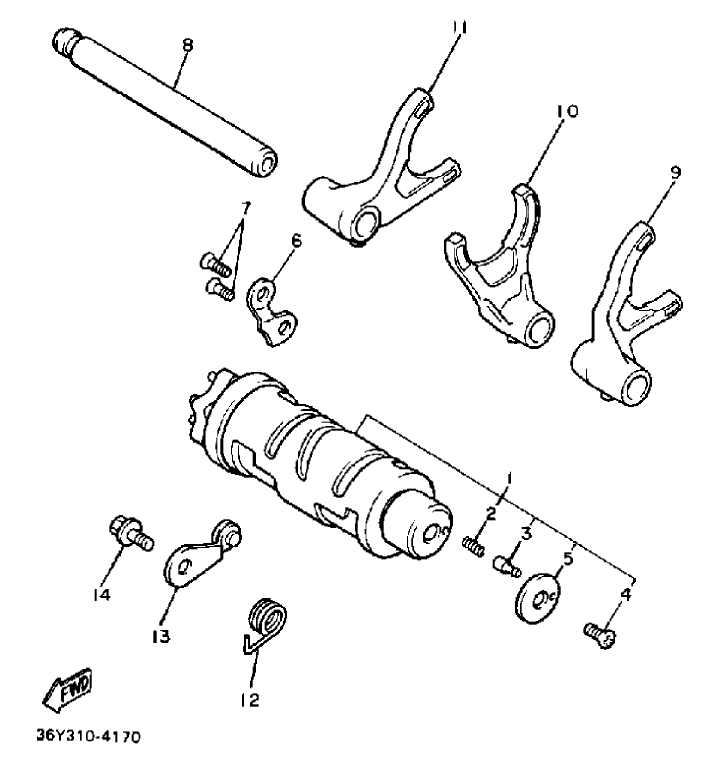

Schaltklauen |
10 |

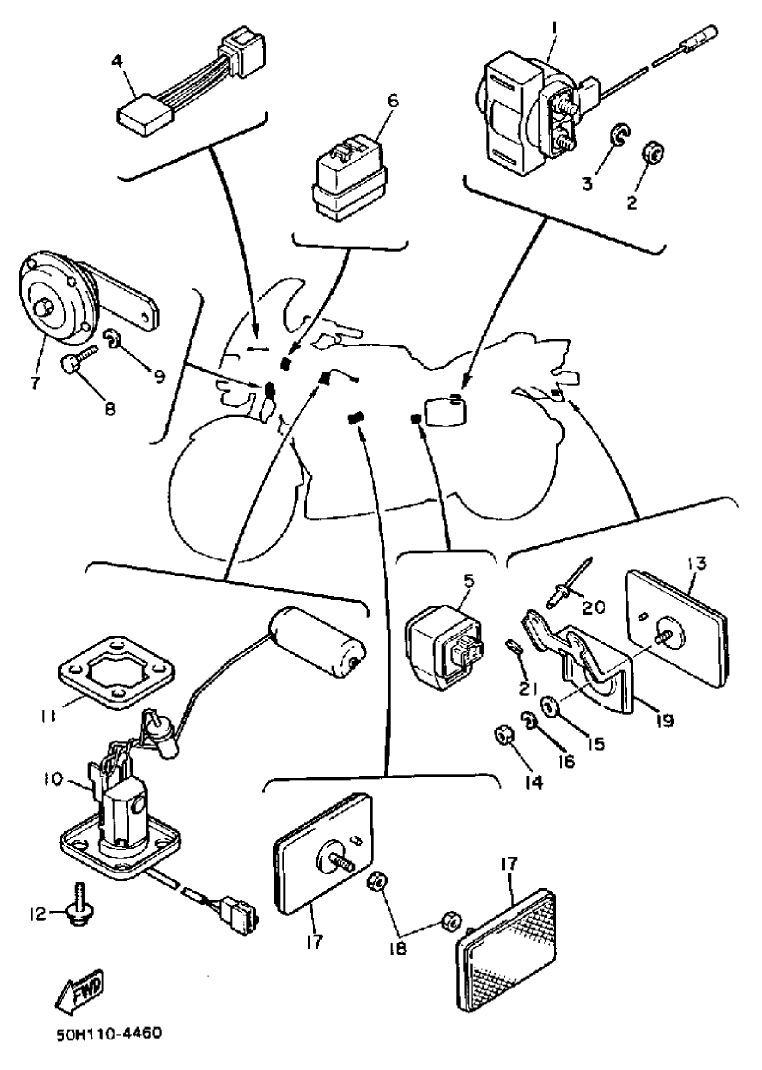

Elektrik 1
- Tankgeber, Res.-Schalter, Hupe, Relais´s |
34 |

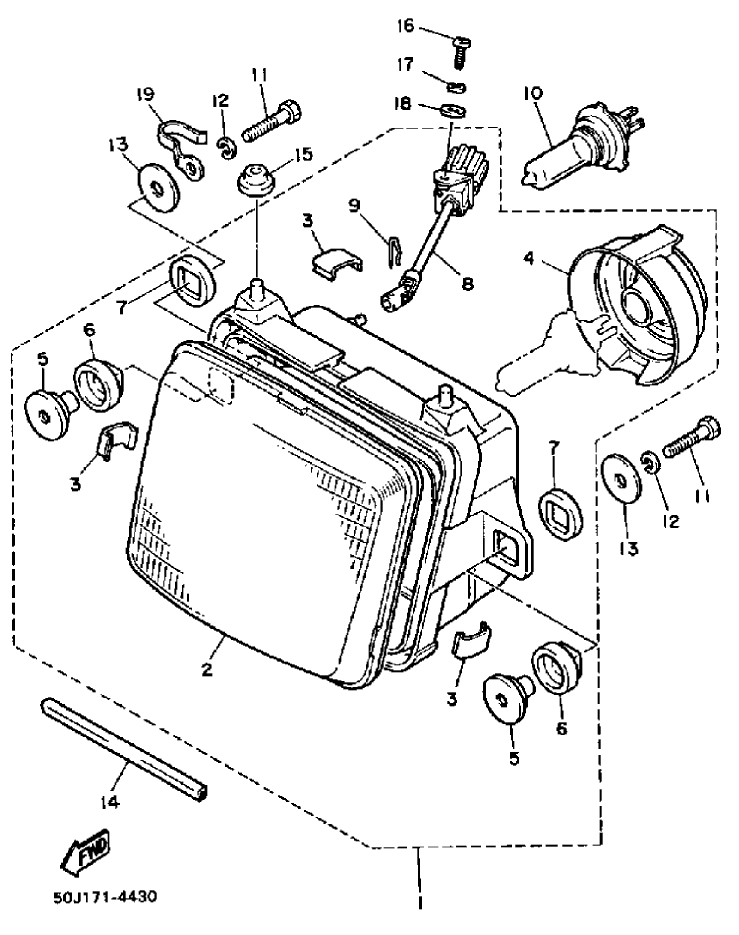

Scheinwerfer |
11 |

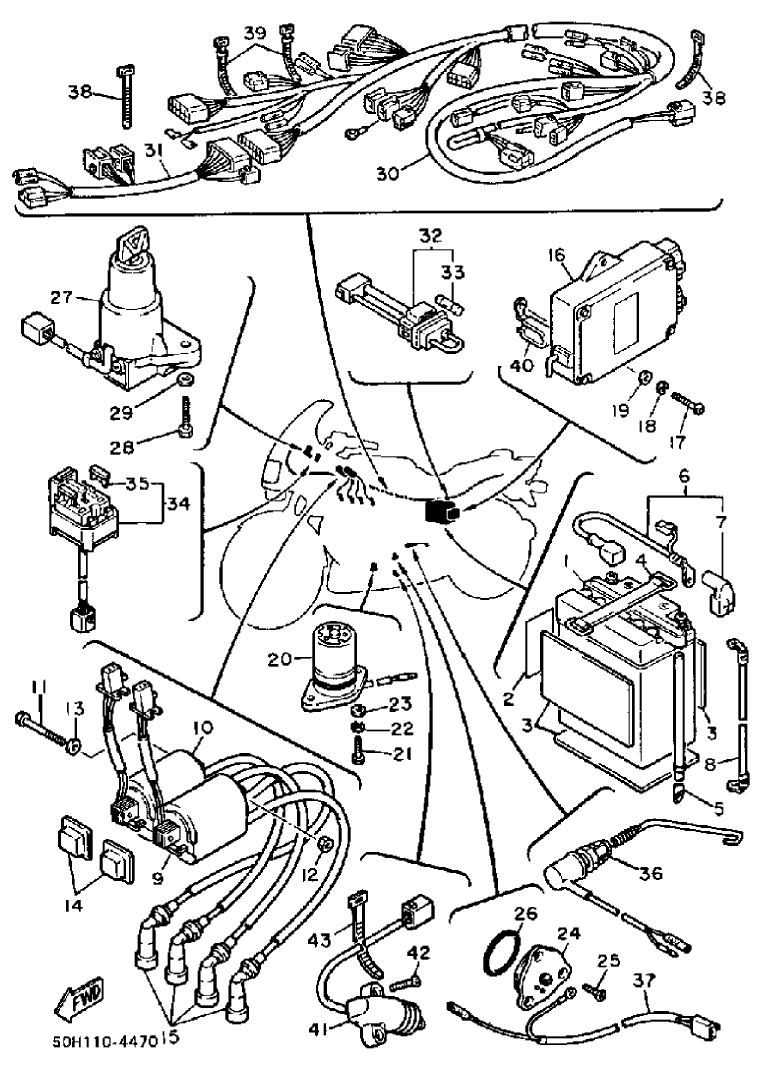

Elektrik 2
- Kabelbaum, Zündspulen, Seitenst.-Schalter |
35 |

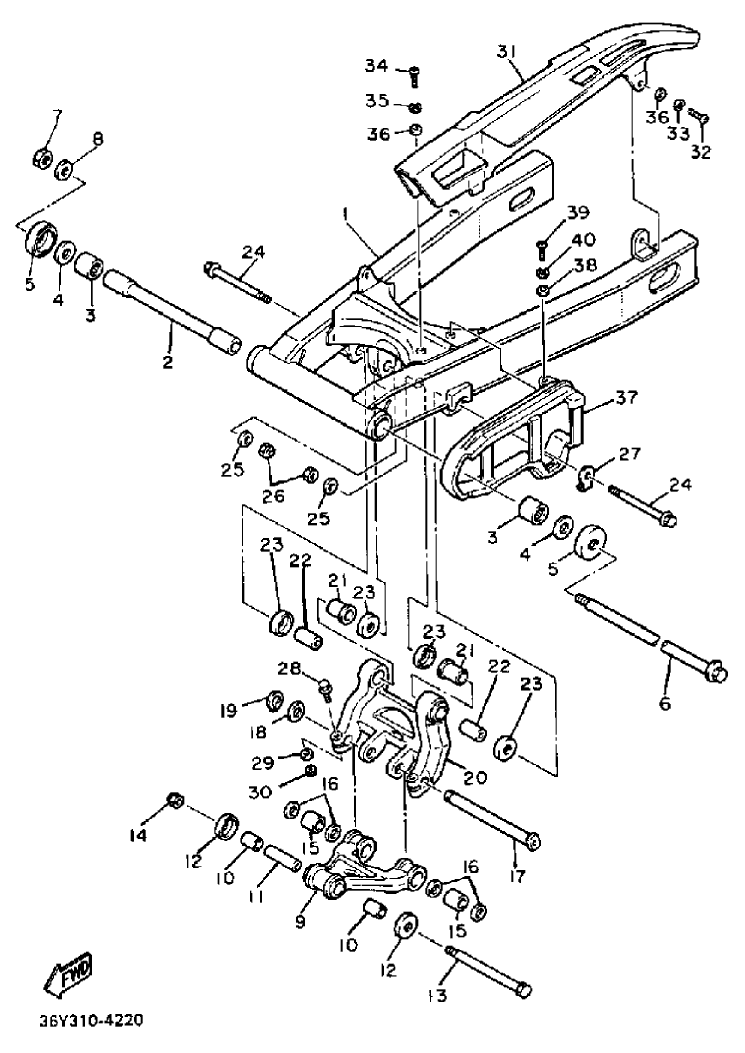

Schwinge |
12 |

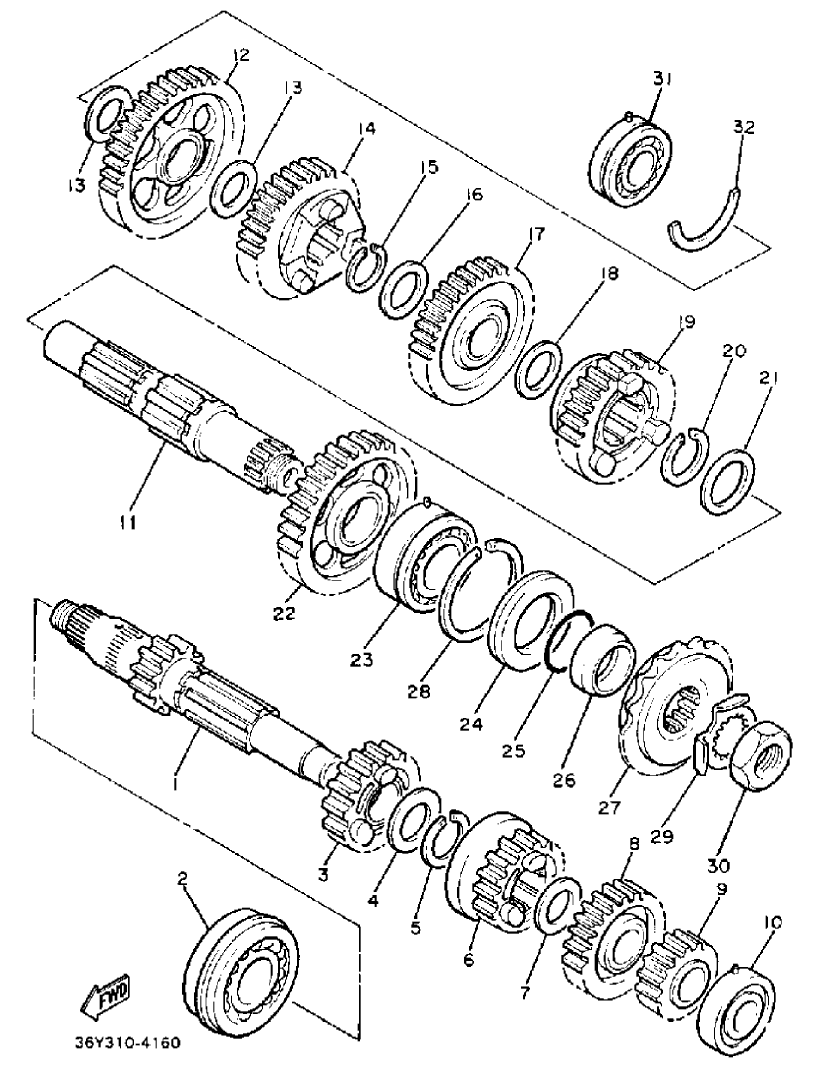

Getriebe |
36 |

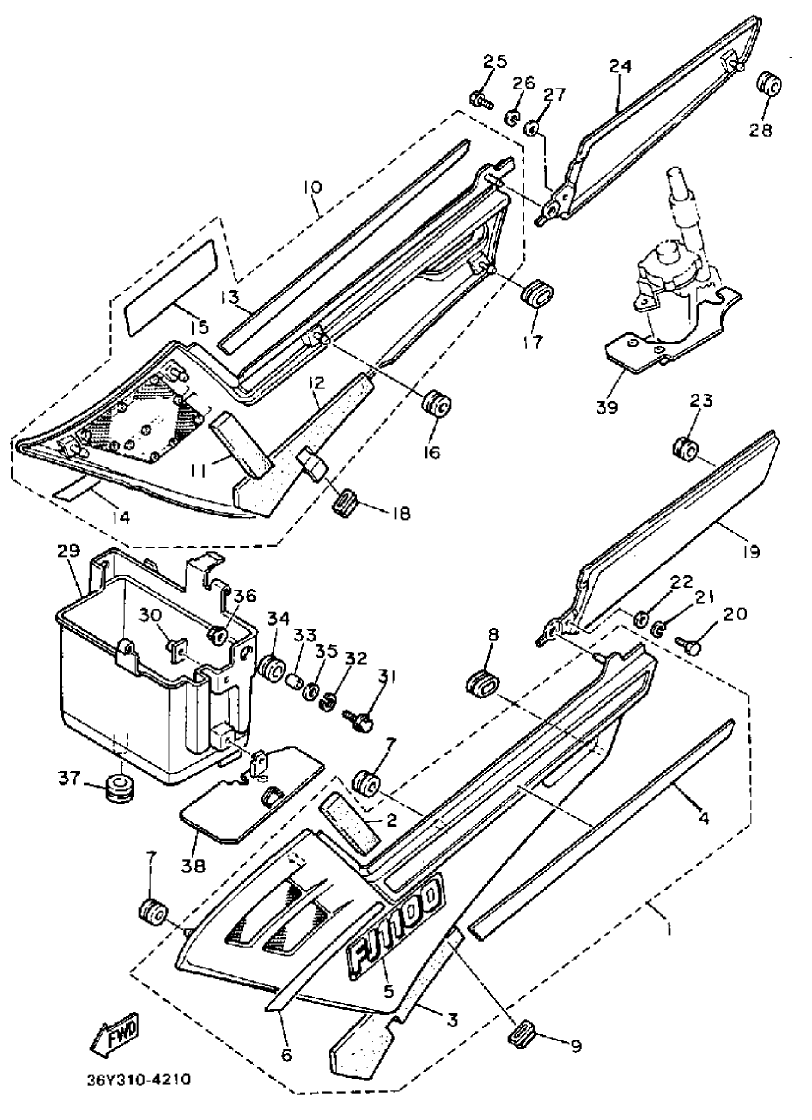

Seitenverkleidungen |
13 |
Griffe, Gas- und Chokezüge |
37 |

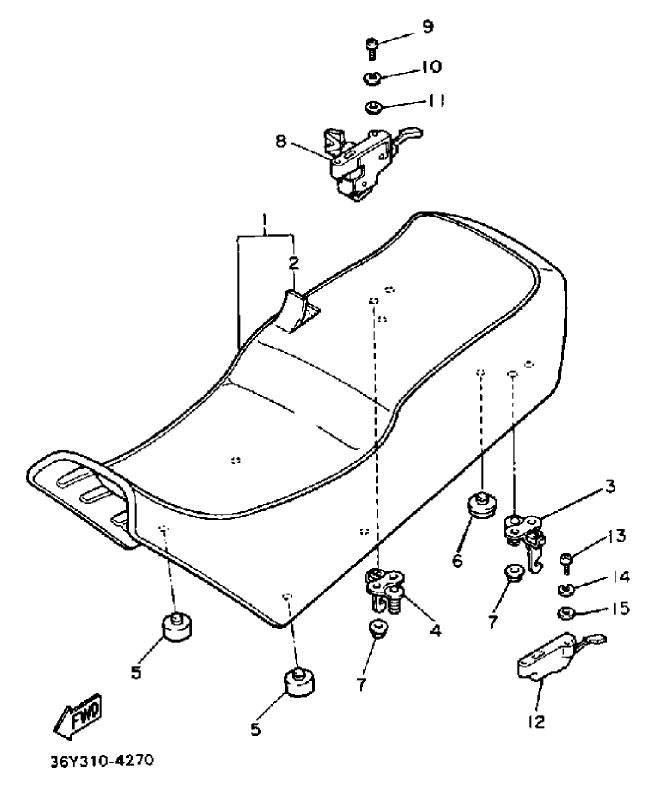

Sitzbank |
14 |

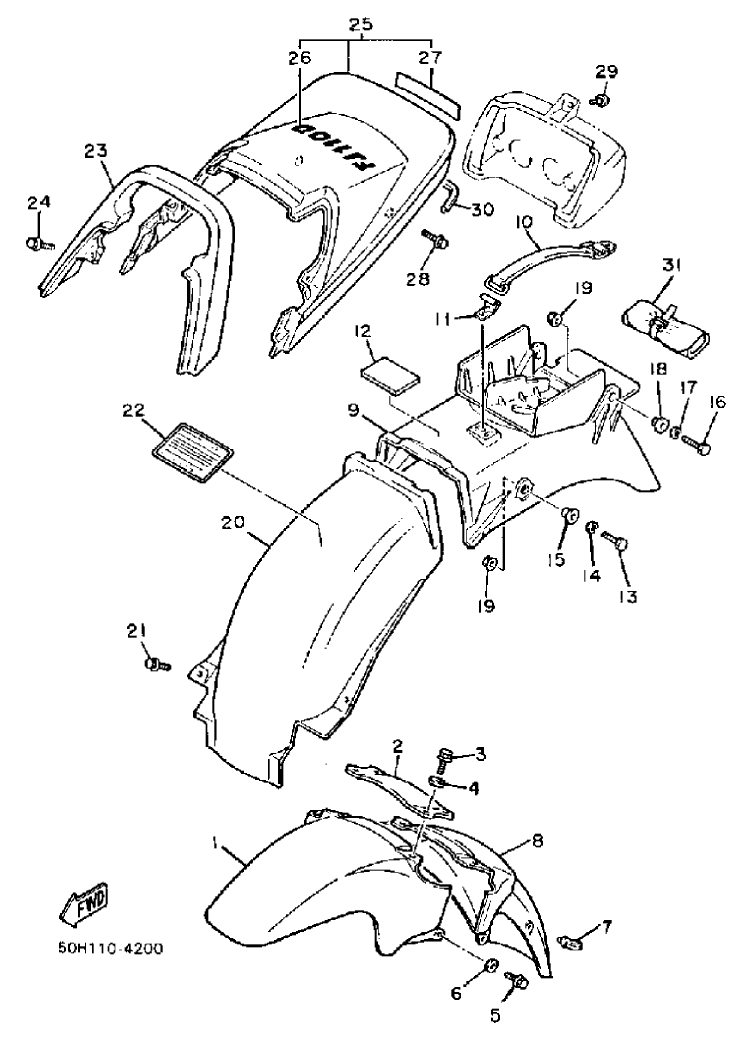

Heckbürzel und
Kotflügel vo. u. hi. |
38 |

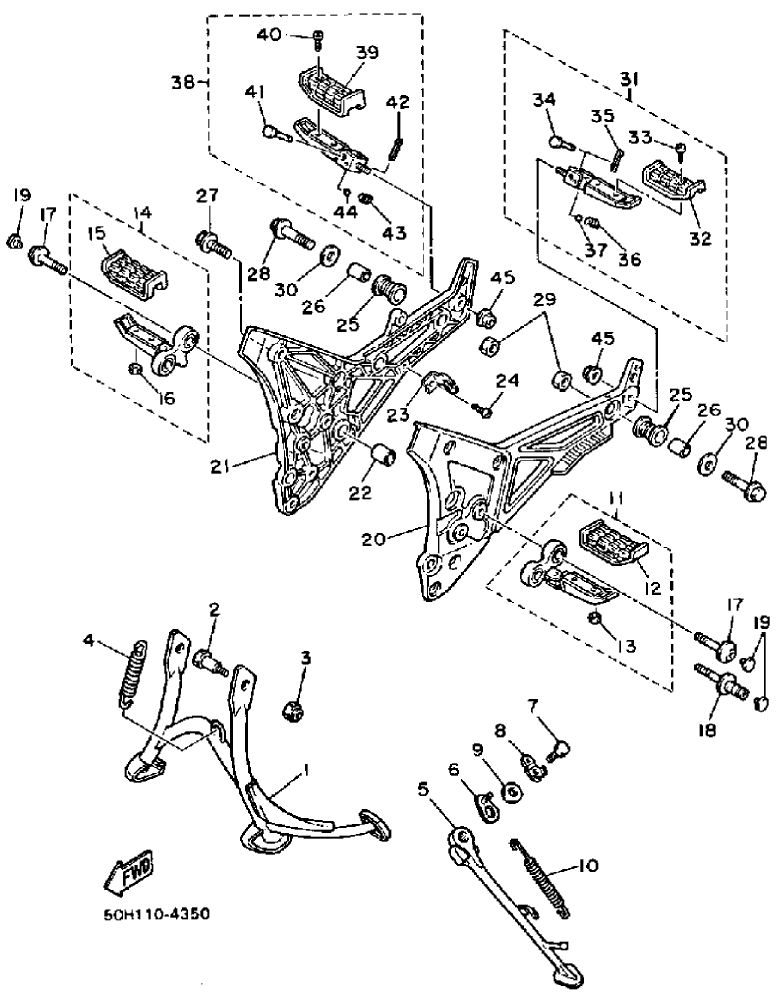

Haupt- & Seitenständer und
Fußrastenplatten |
15 |

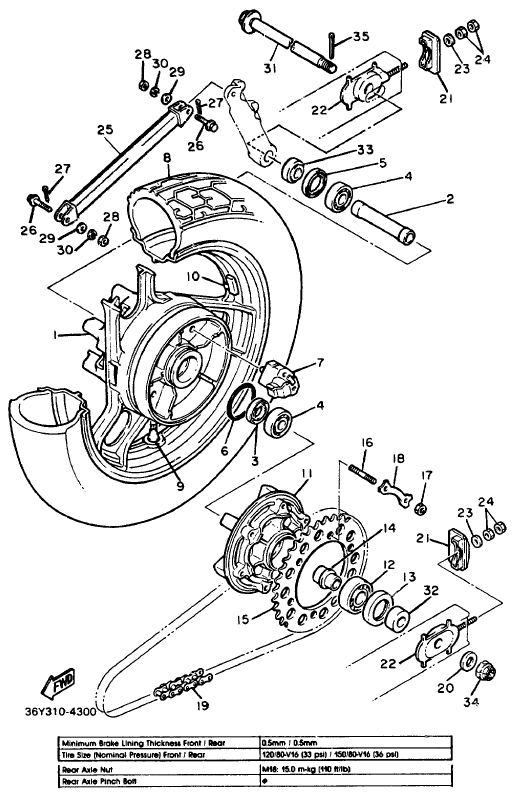

Hinterrad |
39 |
Tank |
16 |

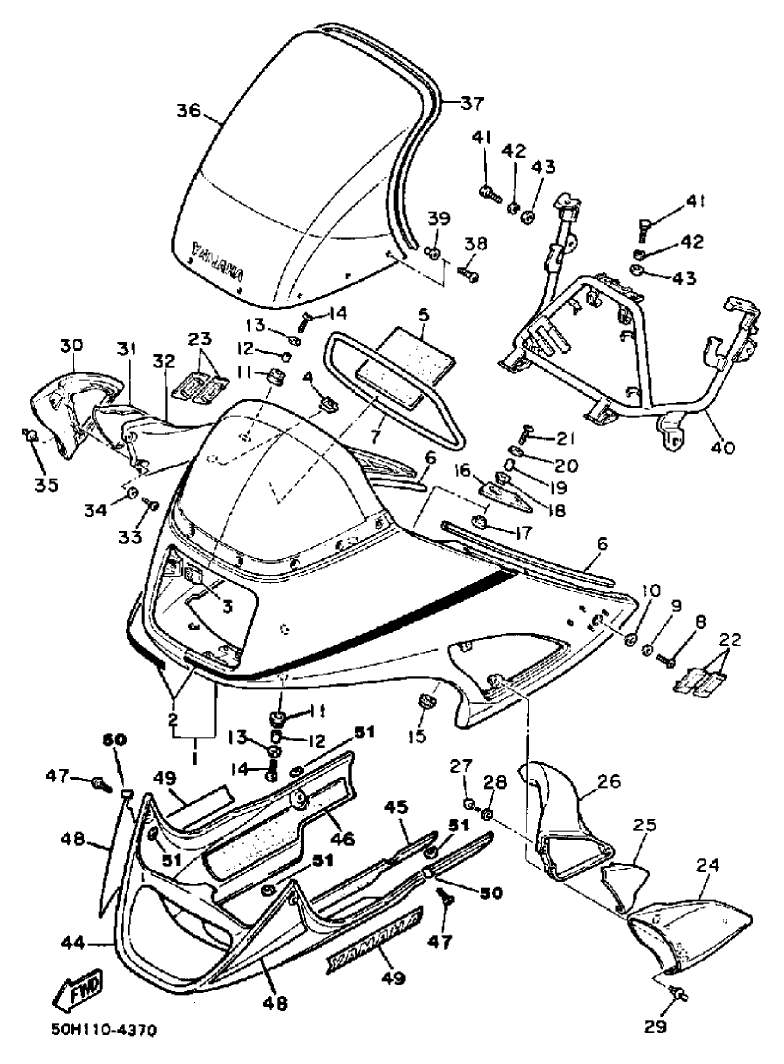

Verkleidung,
mit
Innenverkleidung,
Tachomaske und Bugspoiler |
40 |

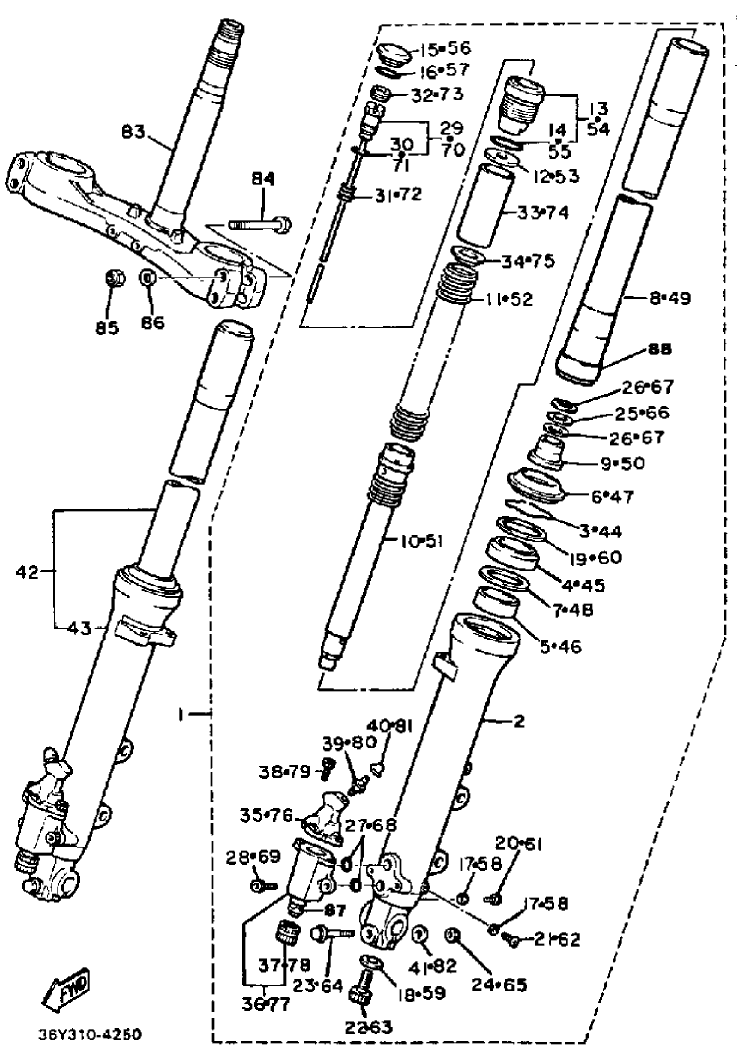

Gabel
- untere Gabelbrücke,
Stand- und Tauchrohre |
17 |

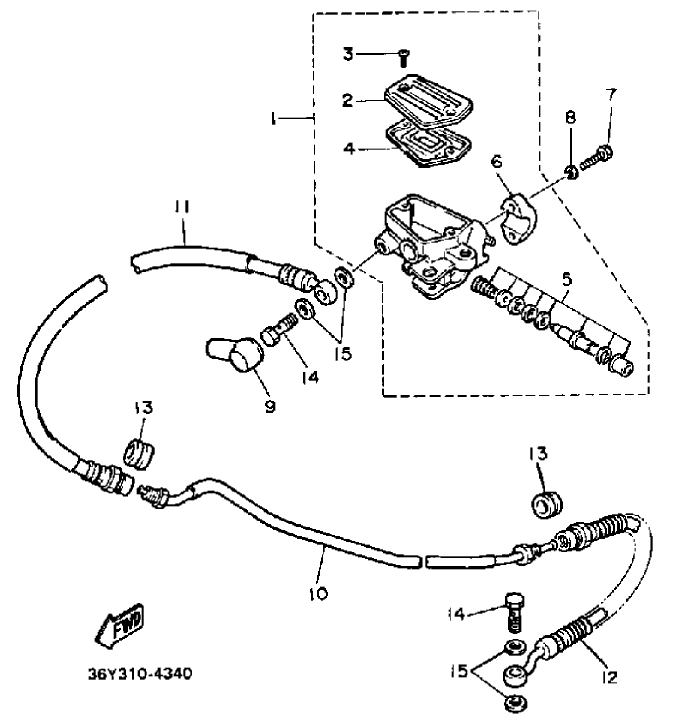

Kupplung
Geber und Schlauch |
41 |
Ventile |
18 |

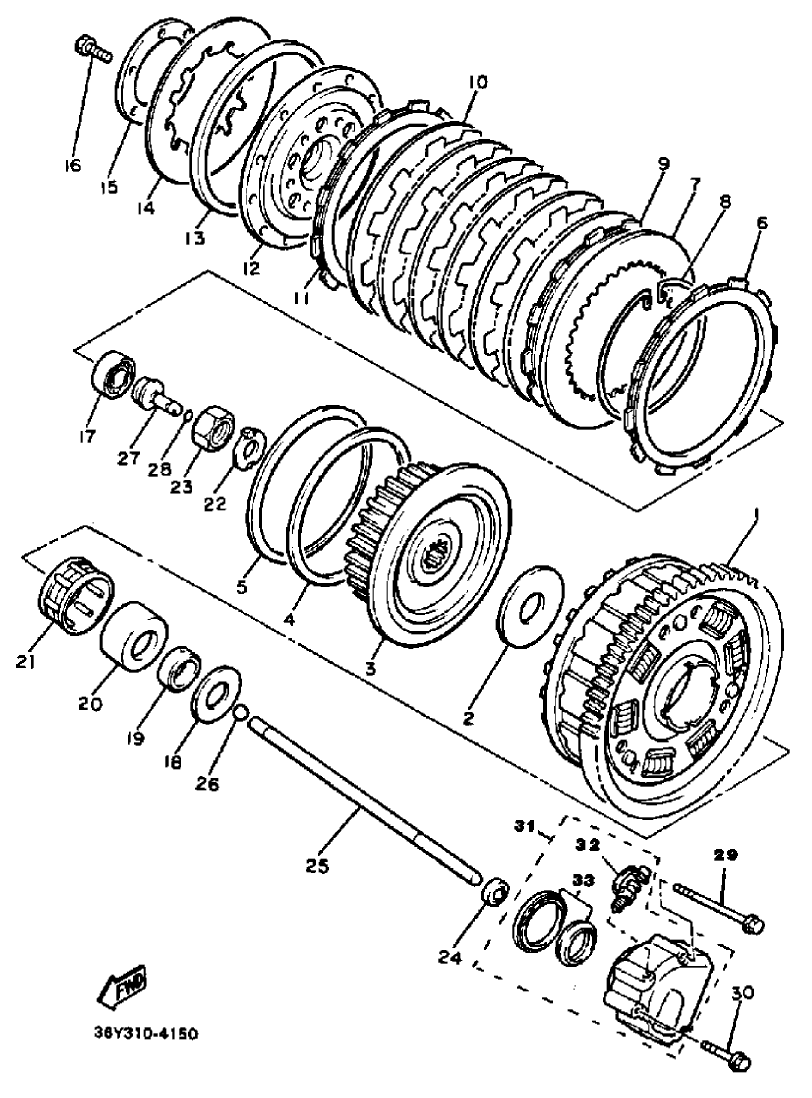

Kupplung
Scheiben und Nehmer |
42 |
Vergaser |
19 |
Kurbelwelle und Kolben |
43 |

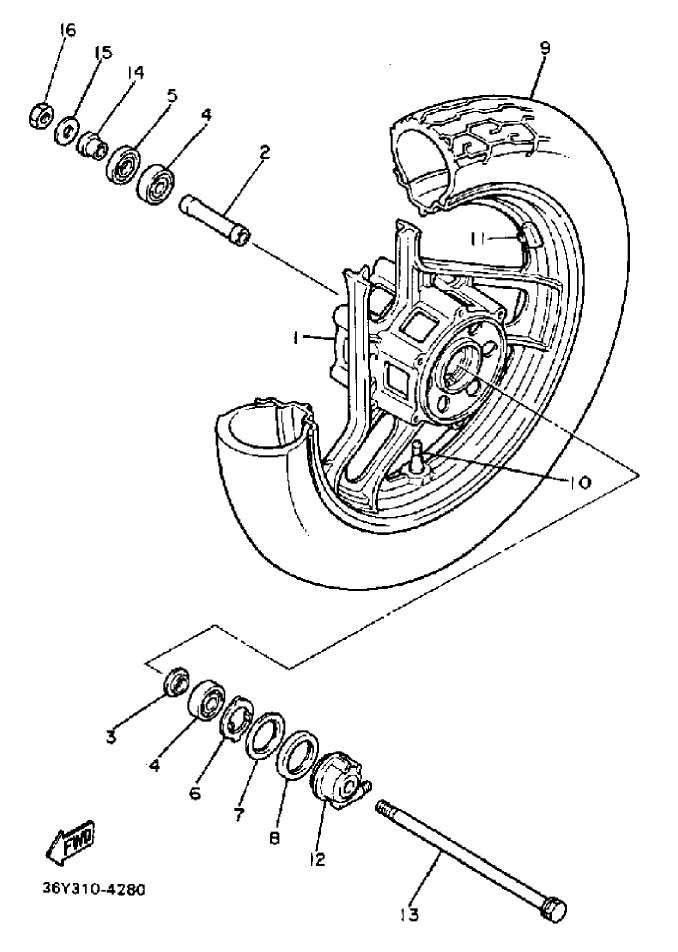

Vorderrad |
20 |

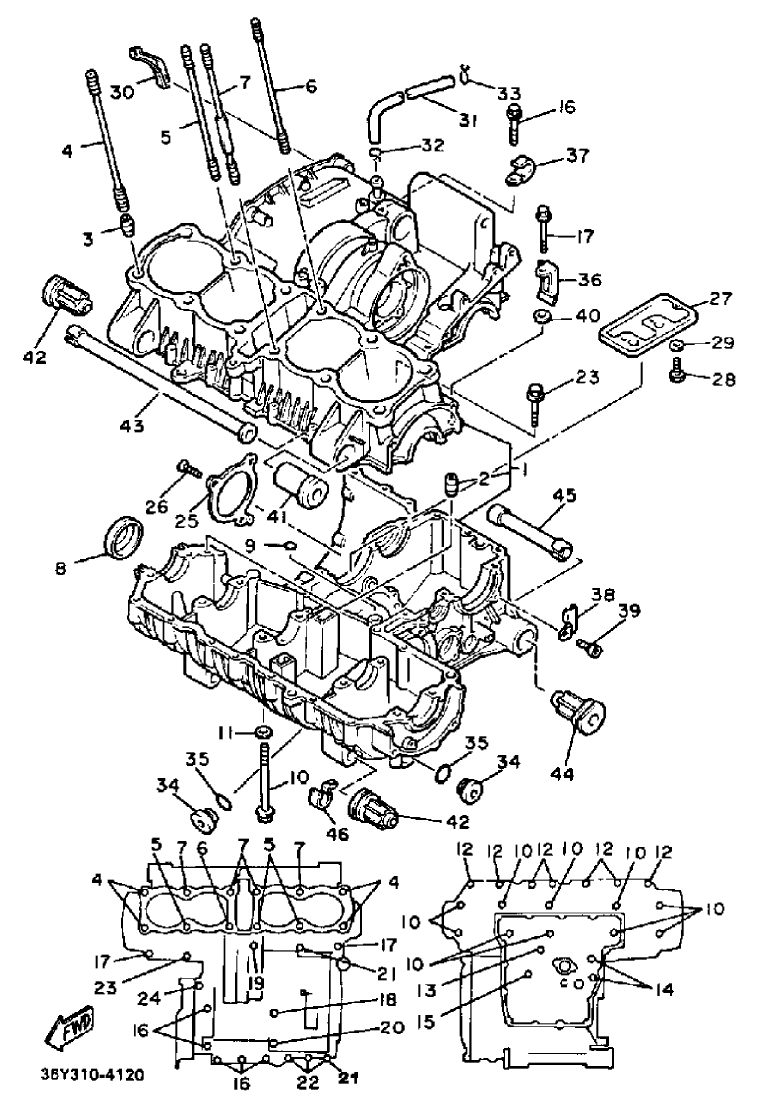

Kurbelwellengehäuse |
44 |

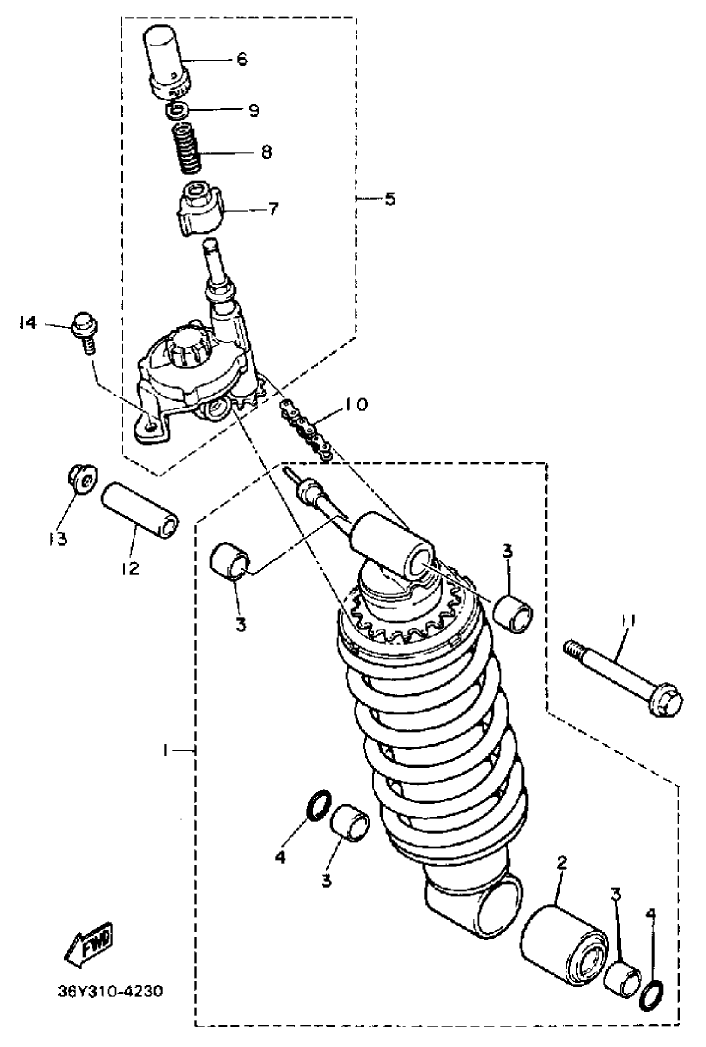

Zentralfederbein |
21 |

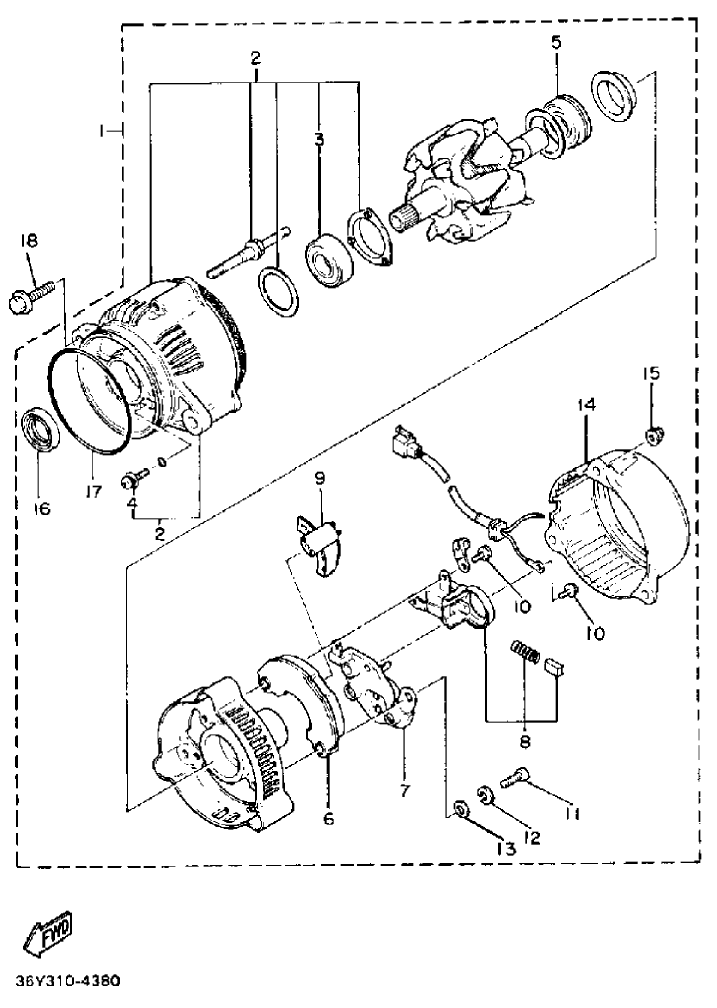

Lichtmaschine |
45 |

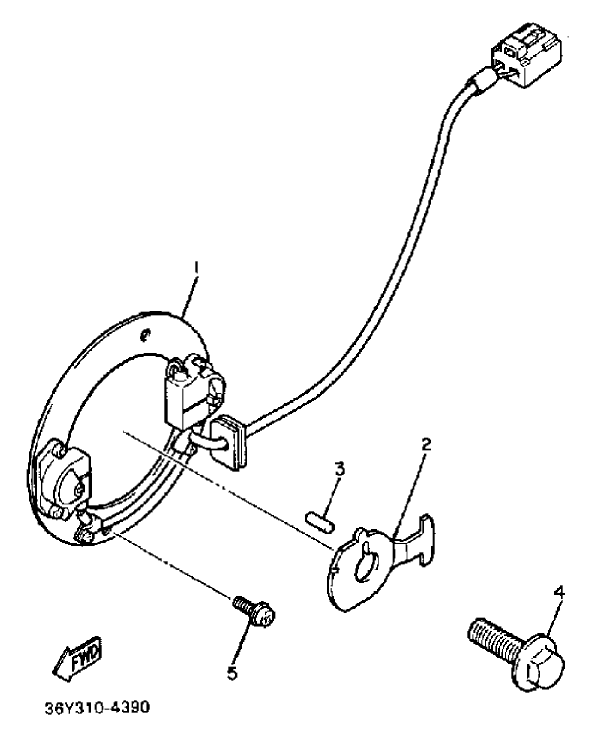

Zündungsgrundplatte |
22 |

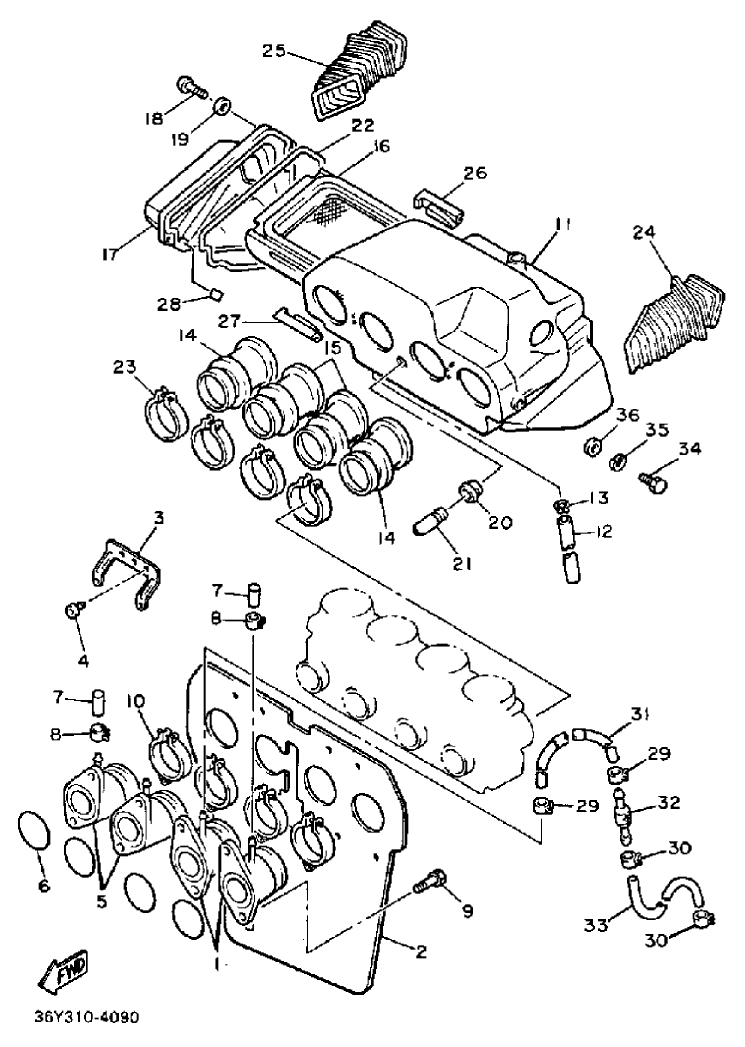

Luftfilter
und alle Stutzen |
46 |

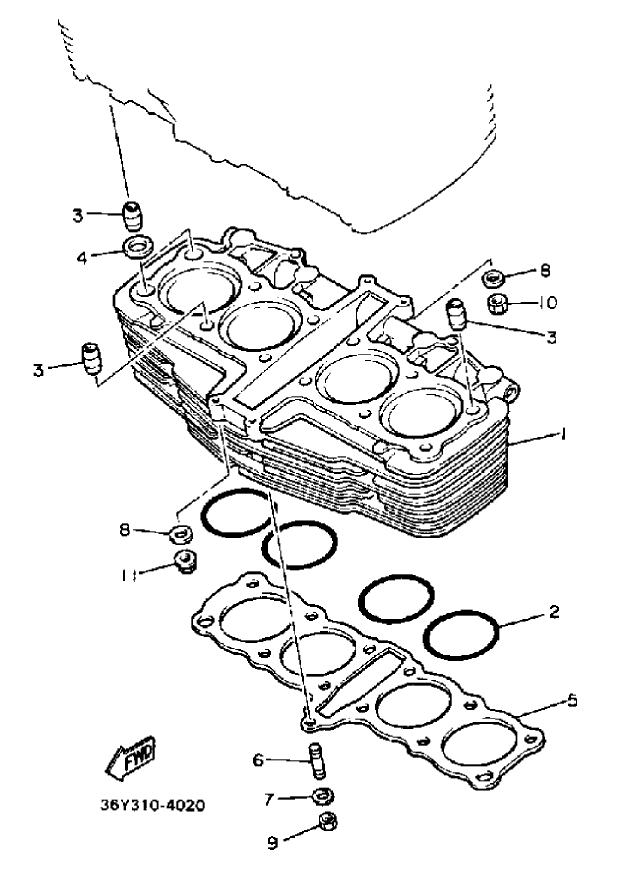

Zylinder
m. Dichtungen |
23 |
Motorgehäusedeckel
Kupplung, Ritzel,
Zündung etc. |
47 |

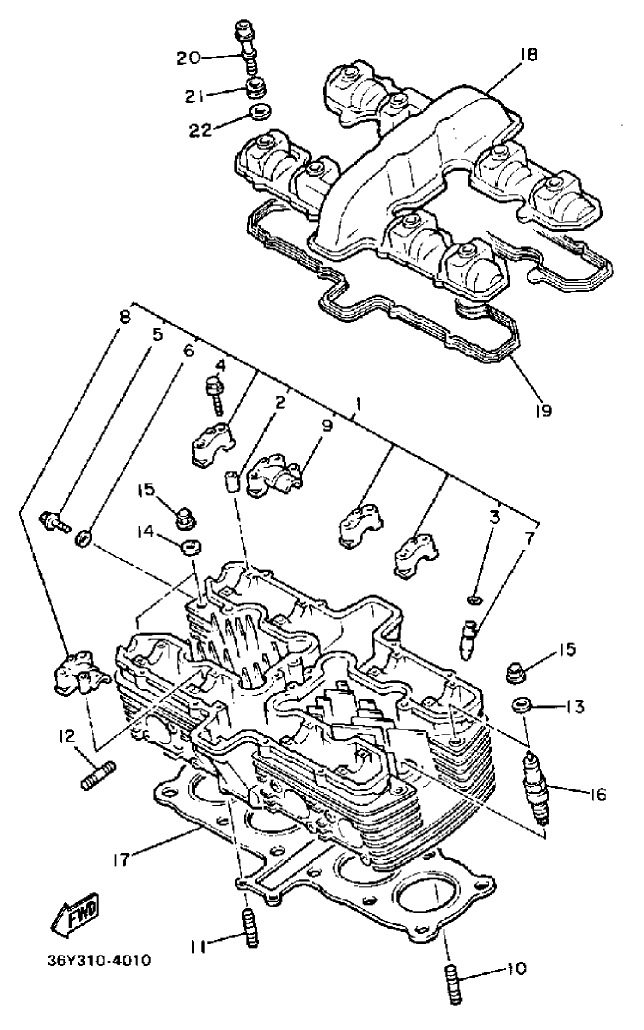

Zylinderkopf
und Ventildeckel |
24 |

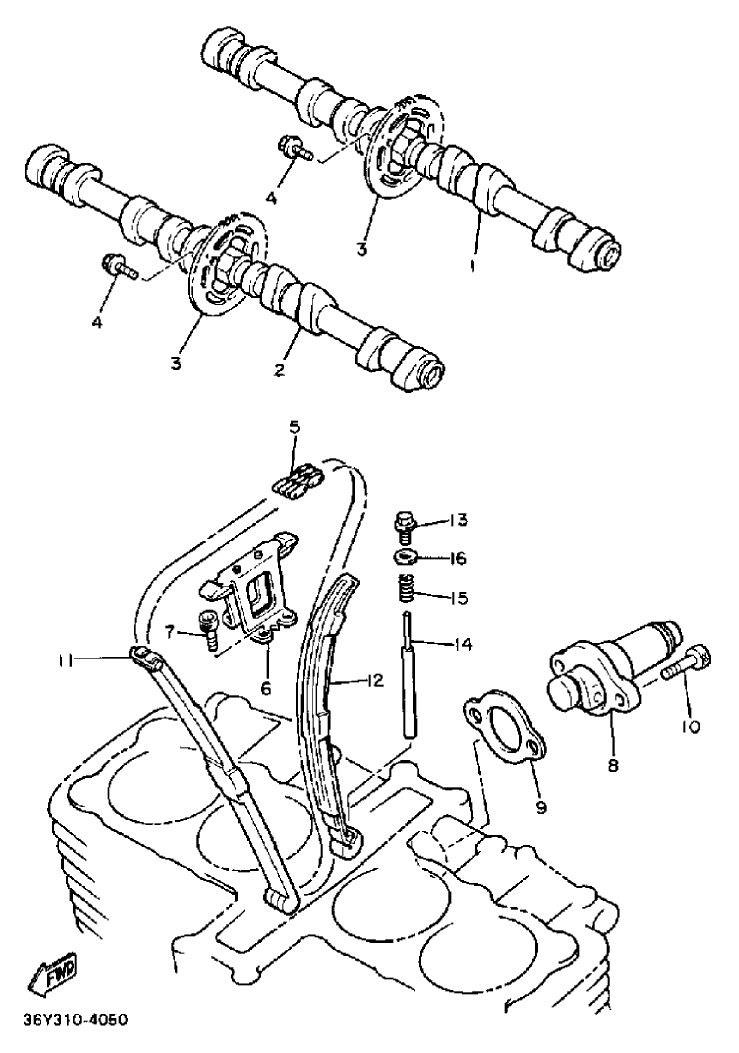

Nockenwellen
Steuerkette und
Spanner |
|
|
Und wenn Euch die obigen Zeichnungen nicht
genügen, schaut mal hier nach:
Yamaha Online Teilekatalog
|
