Explosionszeichnungen
3 YA MIT
ABS |
FJ 1200, Typ
3YA (ab Baujahr ´91)
mit ABS
Druckt Euch das Bild mit dem
benötigten Teil aus und Ihr spart Euch viel Zeit und eventuell auch
Falschlieferungen
1 |
Armaturen |
24 |
Obere Gabelbrücke und
Lenkkopflager |
2 |
Anlasser |
25 |
Ölkühler |
3 |
Anlassermotor |
26 |
Ölpumpe |
4 |
Auspuffanlage |
27 |
Ölwanne und Ölfilter |
5 |
Blinker |
28 |
Hauptrahmen
mit Heckrahmen u. Unterzügen |
6 |
Bremssattel und Scheibe
hinten |
29 |
Rücklicht |
7 |

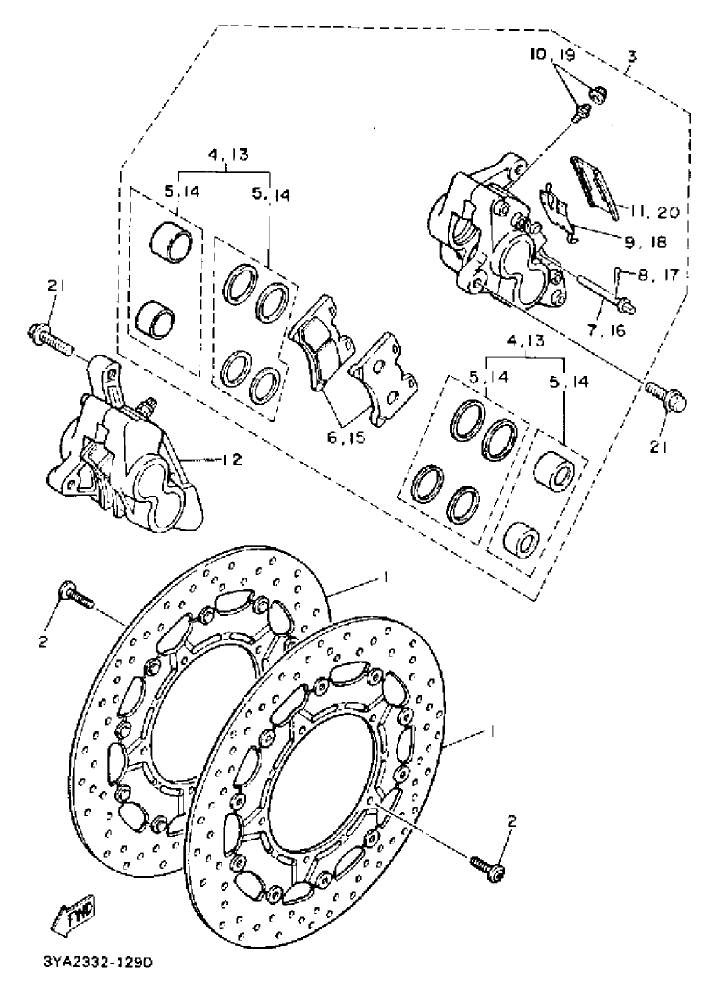

Bremssattel und Scheiben
vorne |
30 |
Schalterarmaturen |
8 |

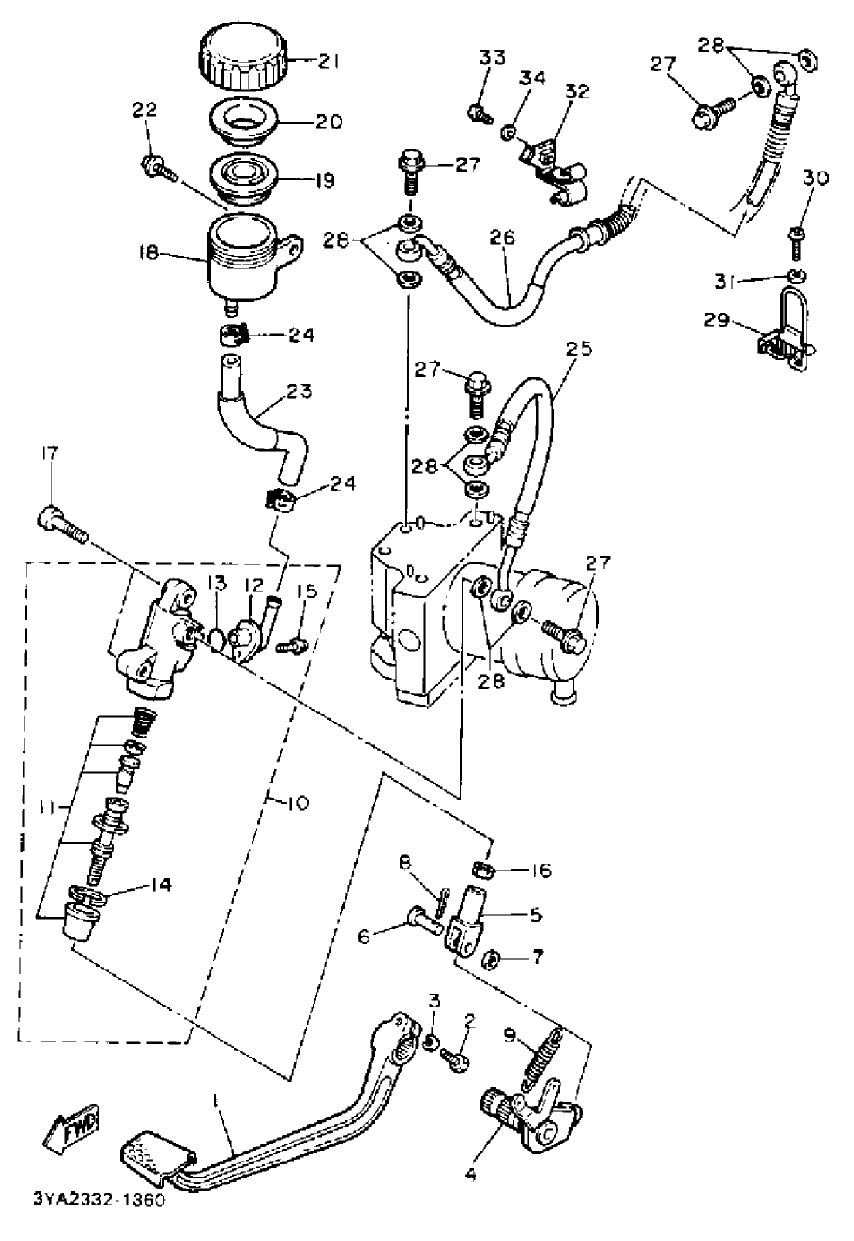

Bremshydraulik
hinten |
31 |
Schalthebelei |
9 |

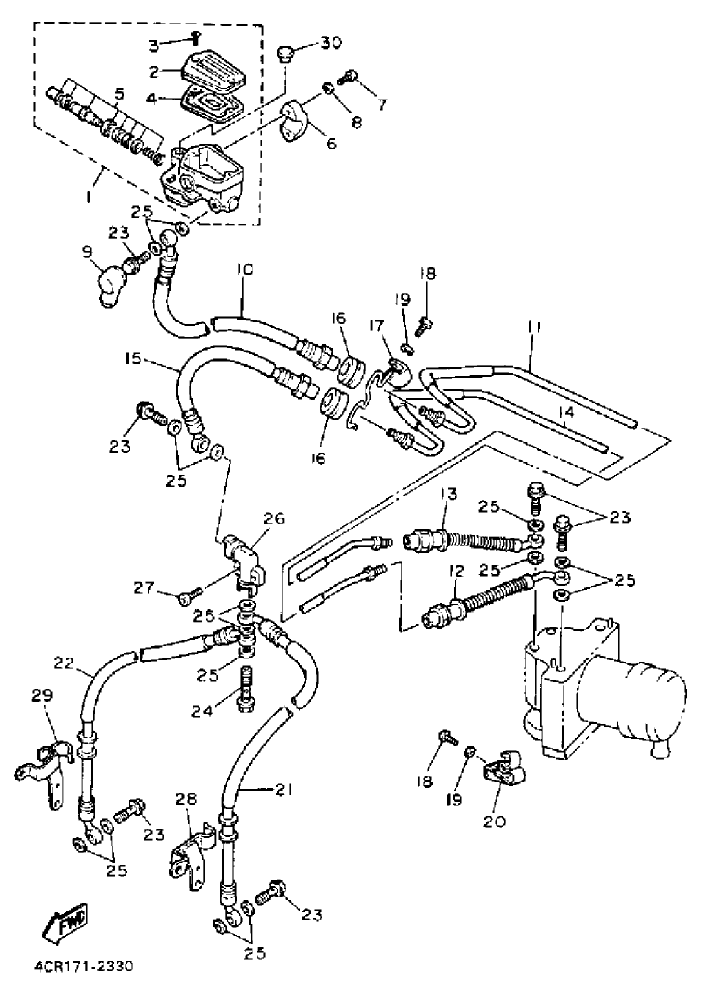

Bremshydraulik
vorne |
32 |
Schaltklauen |

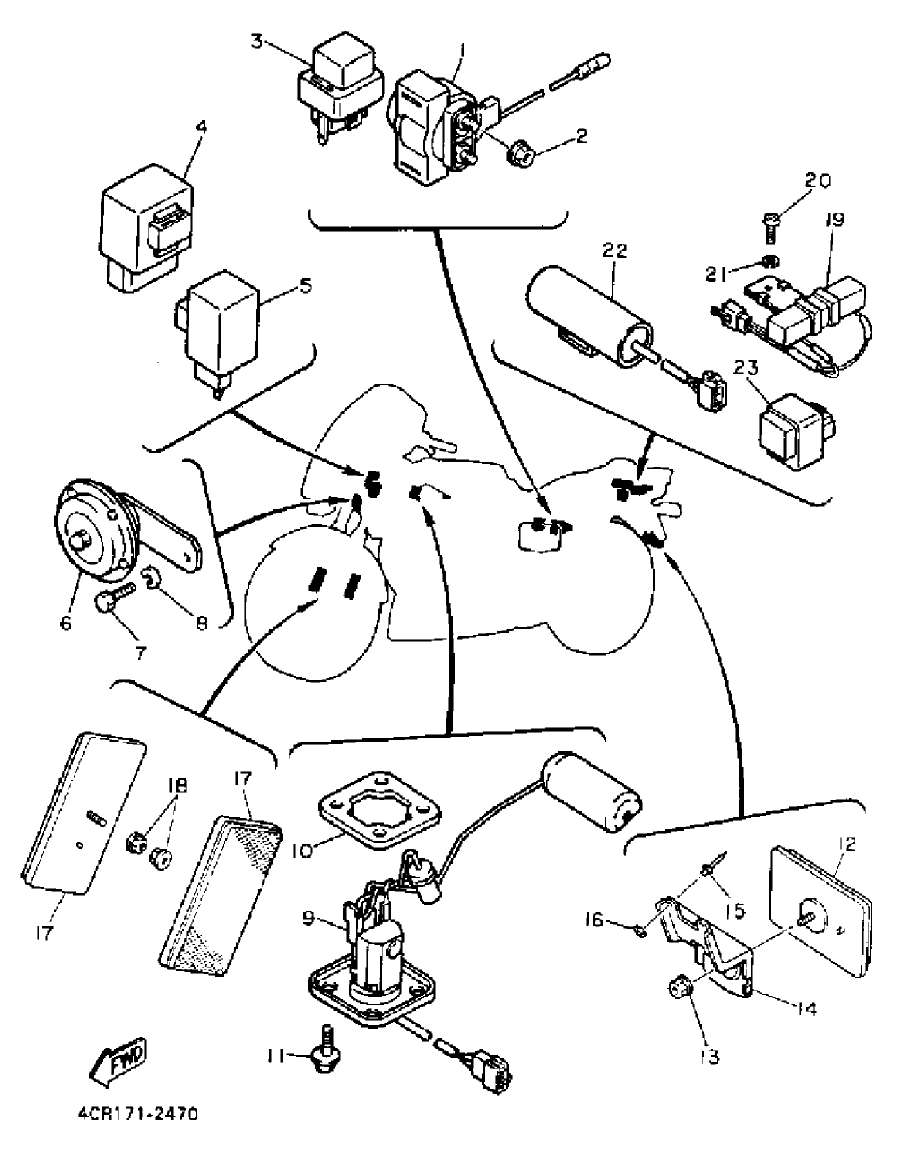

10.1 |
Elektrik 1 -
Tankgeber, Relais´s,
Res.-Schalter |
33 |
Scheinwerfer |

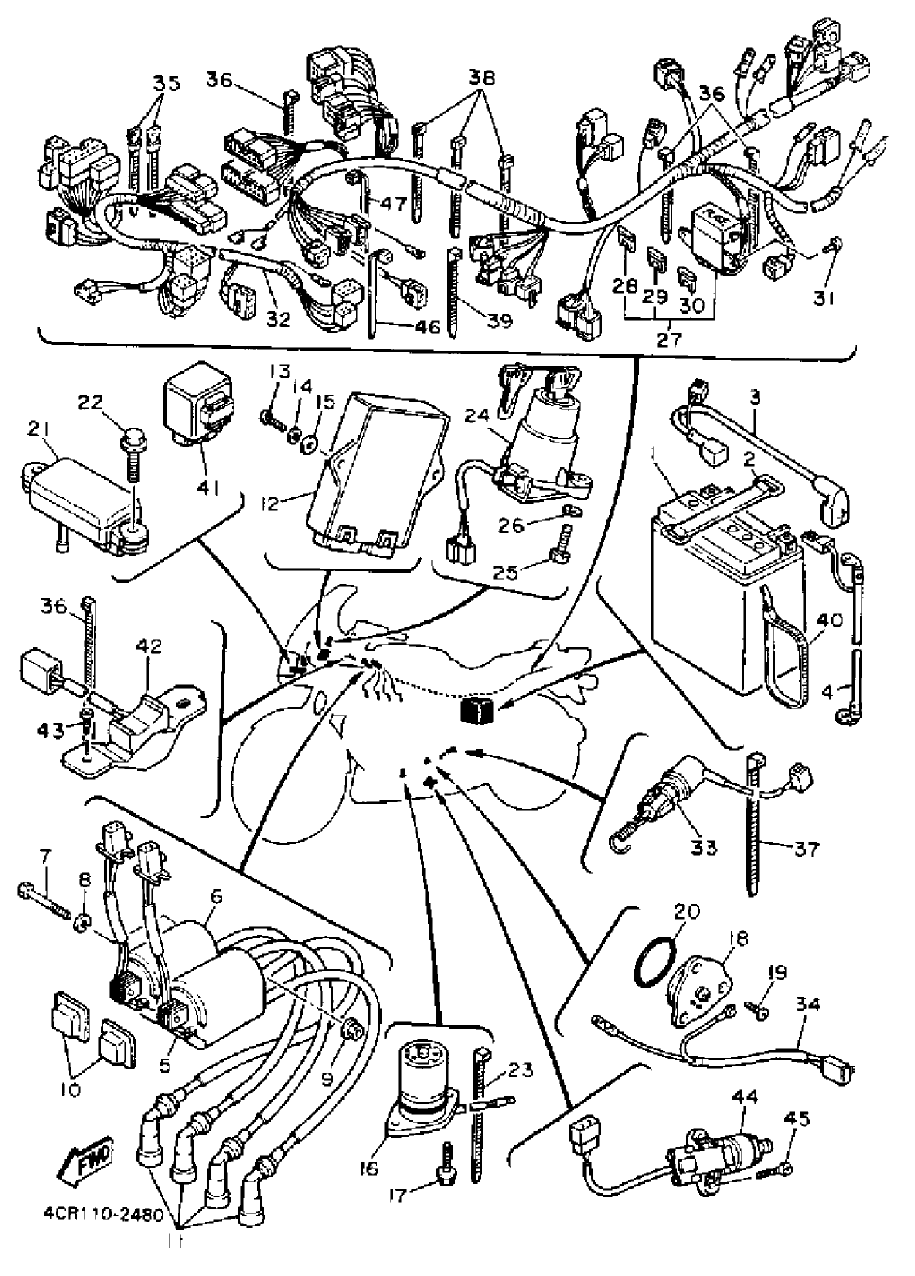

10.2 |
Elektrik 2 -
Kabelbaum, CDI, weitere
Relais´s, Zündschloß etc. |
34 |
Schwinge |
10.3 |

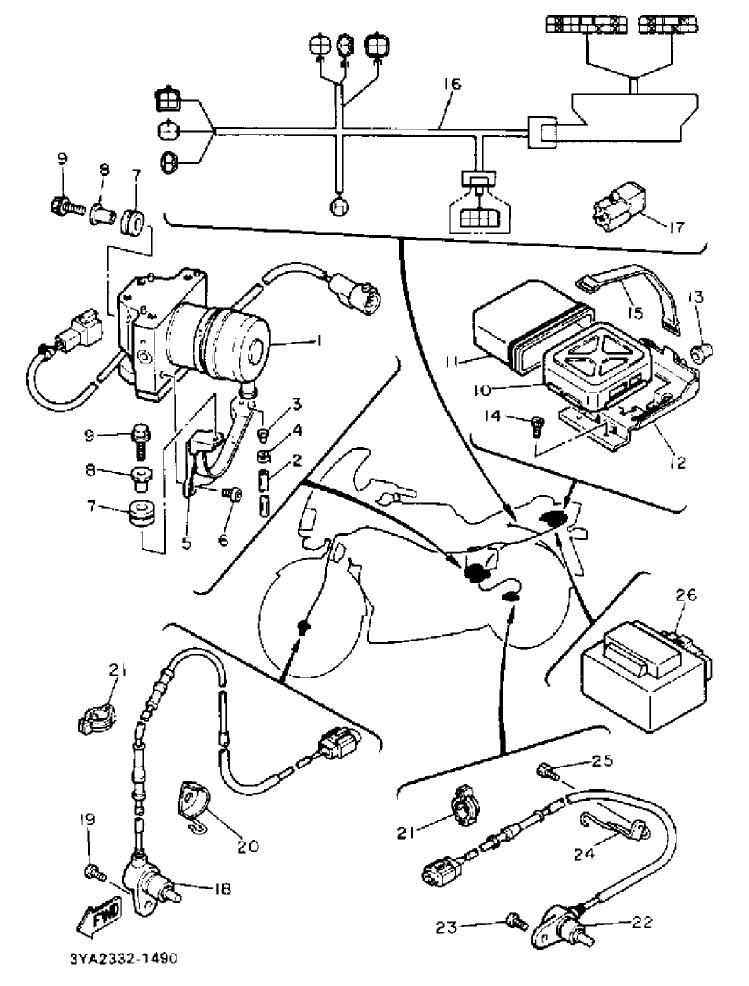

Elektrik 3 -
ABS - Teile komplett
incl. Pumpe etc. |
35 |
Seitenverkleidungen |
11 |
Getriebe |
36 |
Sitzbank |
12 |
Griffe, Gas- und Chokezüge |
37 |
Haupt- & Seitenständer und
Fußrastenplatten |
13 |

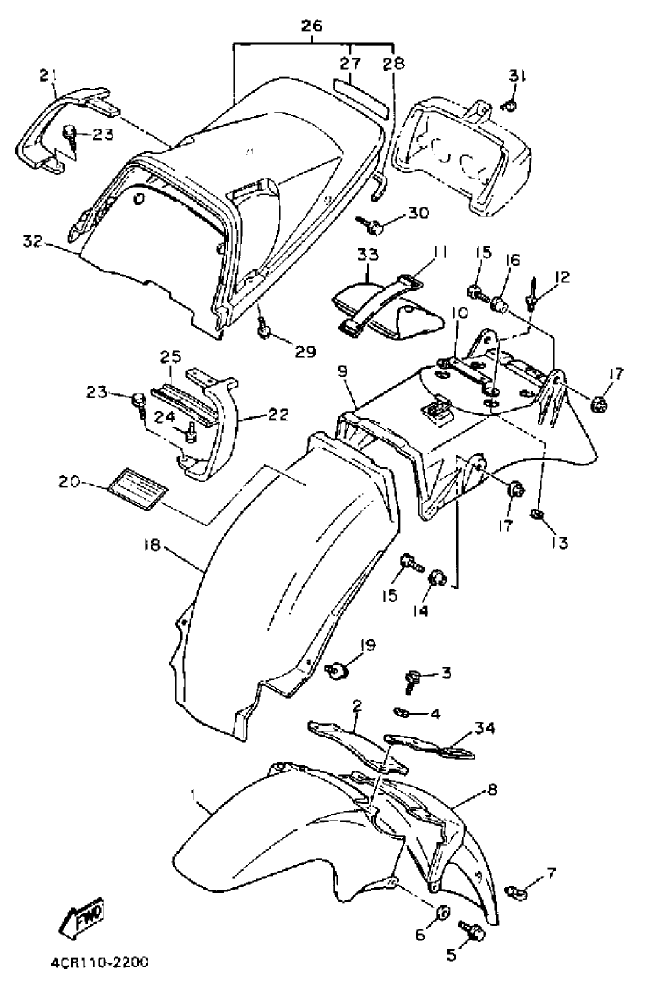

Heckbürzel,
Kotflügel vorne & hinten |
38 |
Tank |
14 |

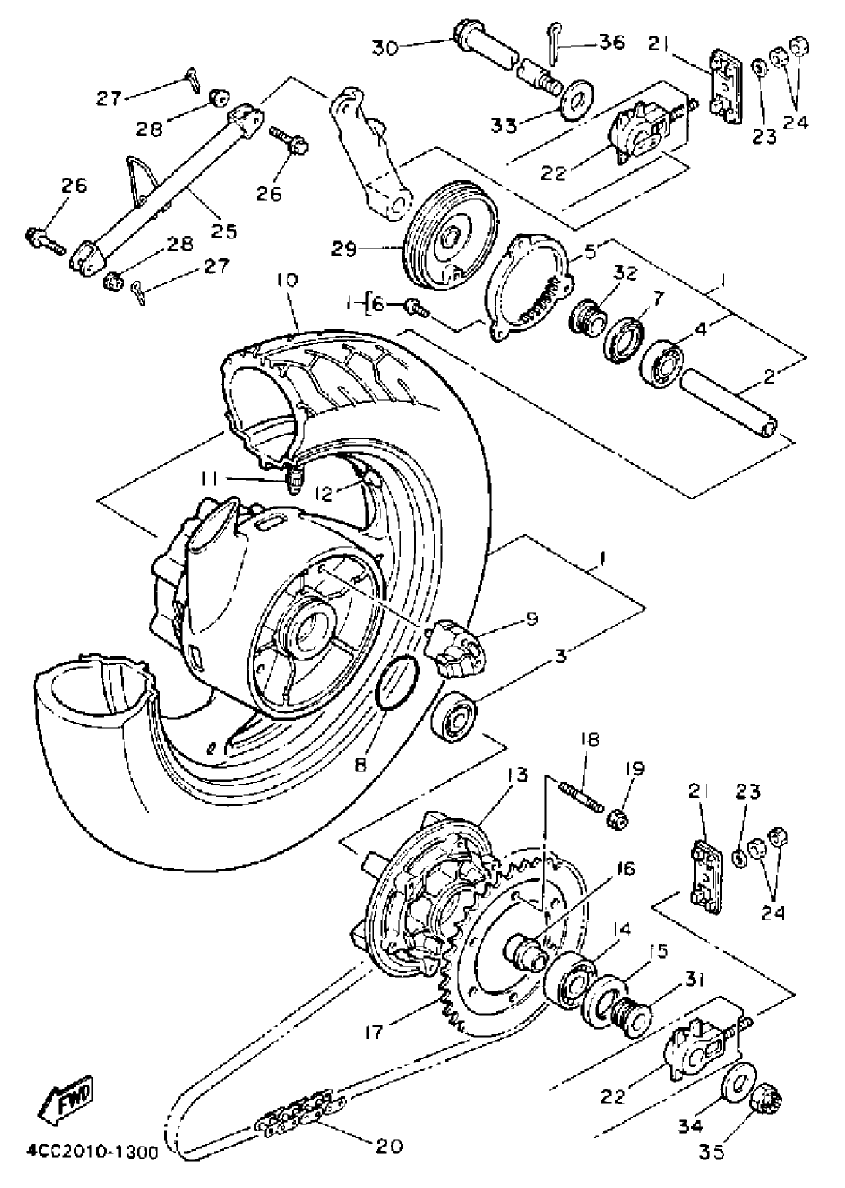

Hinterrad |
39 |
Gabel
- untere
Gabelbrücke, Stand- und Tauchrohre |
15 |

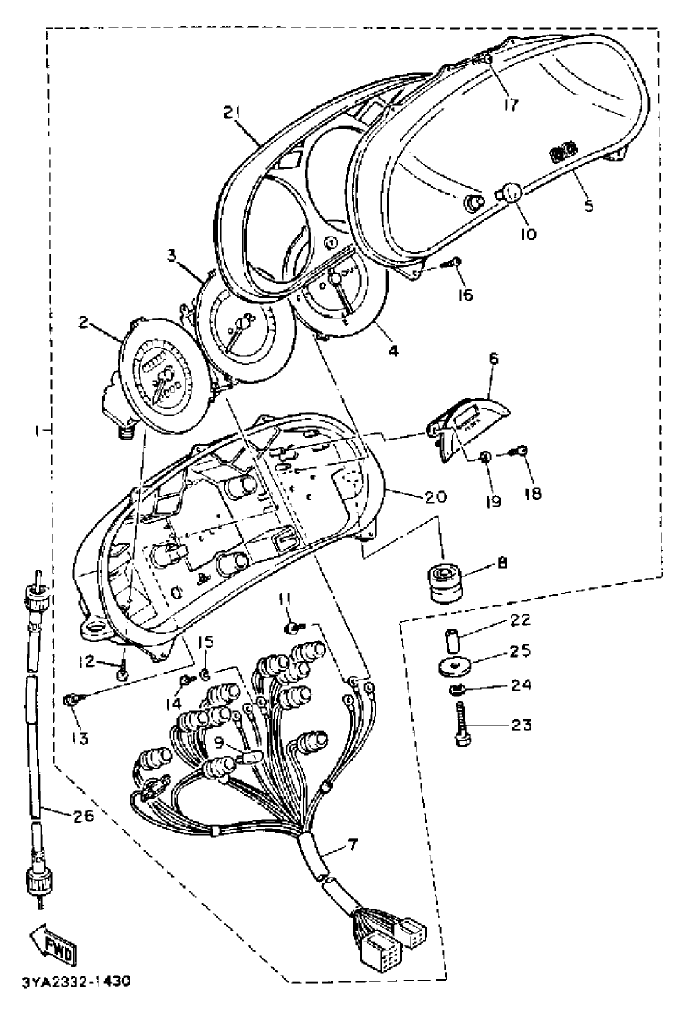

Innenverkleidung li. & re. und
Tachomaske |
40 |
Ventile |
16 |
Kupplung |
41 |
Vergaser |
17 |
Kupplungshydraulik |
42 |
Verkleidung und Bugspoiler |
18 |
Kurbelwelle und Kolben |
43 |

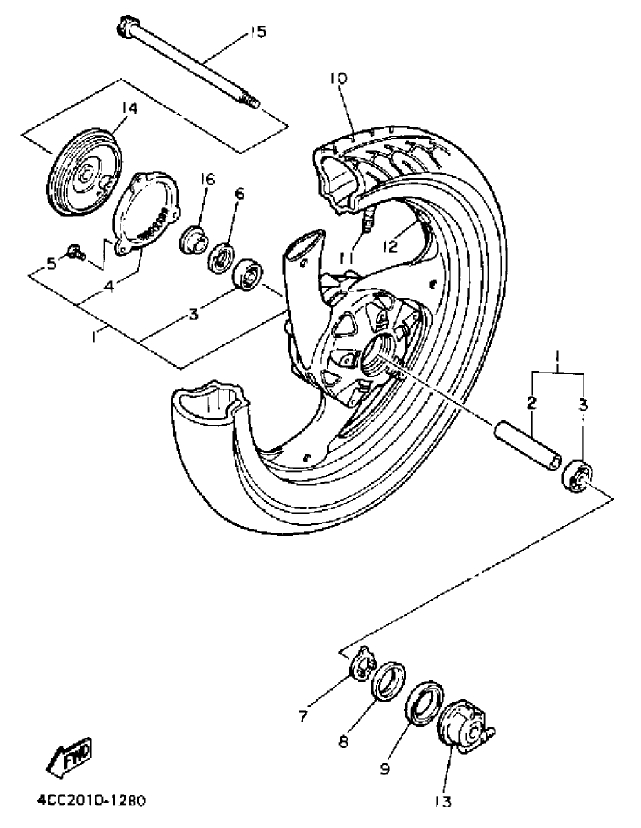

Vorderrad,
Steckachse, Tachoantrieb,
Sensor, Sensorrad, Sensordeckel |
19 |
Kurbelwellengehäuse |
44 |
Zentralfederbein |
20 |
Lichtmaschine |
45 |
Zündungsgrundplatte |
21 |
Luftfilter |
46 |
Zylinder m. Dichtungen |
22 |
Motorgehäusedeckel
- Kupplung
- Ritzel
- Zündung u. Stumpf |
47 |
Zylinderkopf und Ventildeckel |
23 |
Nockenwellen und
Steuerkettenspanner |
|
|
