Tacho Gen I
Steckerbelegung





Erst mal ohne weitere Erklärungen - nur als "Wissensdatenbankeintrag".



Draufsicht des Steckers,
so wie die Kabel vom Kabelbaum aus in den Stecker reinkommen.









Lasche







1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

11.

13.

14.

15.

16.





Wer sich einen Prüfstecker bauen will,

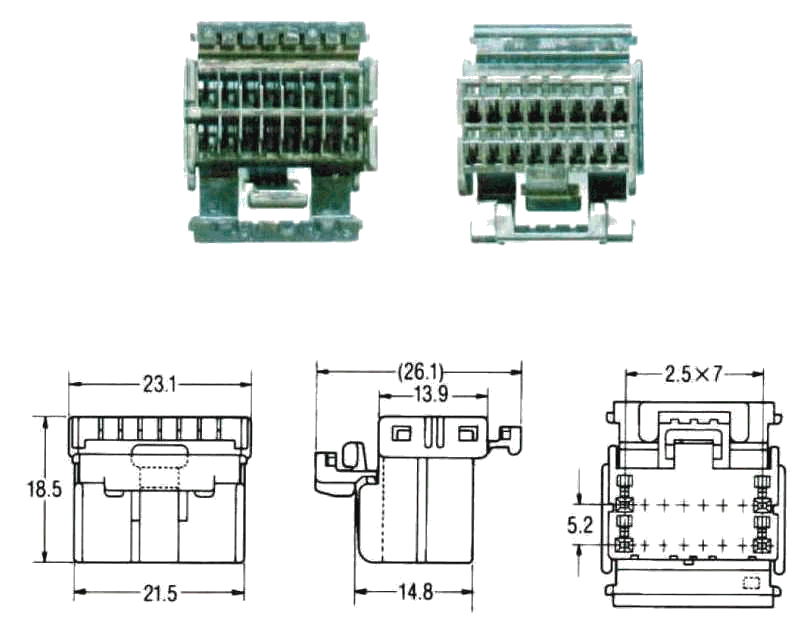

nehme von xmas1.at  das Steckergehäuse des 16-poligen Vielfachsteckers

Art.-Nr. :  V-09445   /  Vielfachstecker ML 40 Multilock  -  Buchsengehäuse
(Vielfachstecker ML 40 Multilock  -Buchsengehäuse mit16 Steckplätzen)

sieht dann (wohl) so aus :

zzgl.

Art.-Nr. :  V-09444  /  Kontaktbuchse ML 40  (20er Pack)
(Kontaktbuchse ML 40  -  "weiblich")

wovon tatsächlich nur 15 gebraucht werden, da # 14 ja nicht belegt ist.





number :  1  x  (V-) 09445 (multiplug, named "ML 40" , 16 poles)
also needed : 1  x  (V-) 09444 (connectors female / required : 1  pack of 20) - 15 of 16 slots used







Nr.

Kabelfarbe

an Funktion

1.

hellgrün  (Lg)

Blinker rechts

2.

schwarz  (B)

Blinker links

3.

blau / schwarz  (Bl/B)

Neutral

4. A

grau (Gr) - Bj. ´99-´02

Licht

4. B

orange / grün  (O/G) - Bj. ´03-´07

(Licht ?)

5.

gelb  (Y)

Fernlicht

6.

grün / gelb  (G/Y)

Öldruckleuchte

7.

orange / grün  (O/G)

Strom Zündung

8.

schwarz / weiß ("Ø dick" 1,5²)  (B/W)

Masse

9.

schwarz / weiß ("Ø dünn" 0,75²)  (B/W)

Masse

10.

rot / blau  (R/Bl)

Dauerstrom (Batterie ?)

11. A

gelb / schwarz  (Y/B) - Bj. ´99-´02

Tankanzeige

11. B

schwarz / hellgrün  (B/Lg) - Bj. ´03-´07

(Tankanzeige ?)

12.

schwarz / rot  (B/R)

Tacho

13.

rosa  (P)

Tacho

14.

leer

./.

15.

gelb / blau  (Y/Bl)

Drehzahlmesser

16.

schwarz / grün  (B/G)

Temperaturanzeige



Um einen Gen I - Tacho auf dem Schreibtisch / der Werkbank in den sog. Selbsttest zu bringen, genügt es, nach Rücksprache mit meinem Bruder, vollkommen , die unten genannten Kontakte wie folgt anzuschließen:



7.

orange / grün (O/G)

==>

an ( + ) / Plus

8.

schwarz / weiß (dick 1,5² ?) (B/W)

==>

an ( - ) / Minus

9.

schwarz / weiß (dünn 0,75² ?) (B/W)

==>

an ( - ) / Minus

10.

rot / blau (R/Bl)

==>

an ( + ) / Plus



Alle anderen Kabel sollte man auf  gar keinen Fall  anklemmen,
könnte es doch sehr gut sein, daß hier nur 5V fließen dürfen und dann geht da was  höchstwahrscheinlich ganz böse in die Wicken.





und hier, wie gewohnt, das Ganze als pdf zum





_________________________________________________________



Zur reinen Info :



Hier die Liste aller in der Gen I verbauten Kabelfarben.



Symbol

Kabelfarbe

Symbol

Kabelfarbe

B

Schwarz

Bl/Y

Blau mit gelbem Faden

Bl

Blau

Br/B

Braun mit schwarzem Faden

Br

Braun

G/B

Grün mit schwarzem Faden

Dbr

Dunkelbraun

G/Y

Grün mit gelbem Faden

Dg

Dunkelgrün

Gr/B

Grau mit schwarzem Faden

G

Grün

Gr/R

Grau mit rotem Faden

Gr

Grau

Gr/W

Grau mit weißem Faden

Lbl

Hellblau

Gr/Y

Grau mit gelbem Faden

Lg

Hellgrün

O/G

Orange mit grünem Faden

O

Orange

O/R

Orange mit rotem Faden

P

Rosa

O/W

Orange mit weißem Faden

R

Rot

O/Y

Orange mit gelbem Faden

W

Weiß

P/B

Rosa mit schwarzem Faden

Y

Gelb

P/W

Rosa mit weißem Faden

B/Bl

Schwarz mit blauem Faden

R/B

Rot mit schwarzem Faden

B/Br

Schwarz mit braunem Faden

R/Bl

Rot mit blauem Faden

B/G

Schwarz mit grünem Faden

W/B

Weiß mit schwarzem Faden

B/Lg

Schwarz mit hellgrünem Faden

W/Bl

Weiß mit blauem Faden

B/O

Schwarz mit orangem Faden

W/G

Weiß mit grünem Faden

B/R

Schwarz mit rotem Faden

W/R

Weiß mit rotem Faden

B/W

Schwarz mit weißem Faden

W/Y

Weiß mit gelbem Faden

B/Y

Schwarz mit gelbem Faden

Y/B

Gelb mit schwarzem Faden

Bl/B

Blau mit schwarzem Faden

Y/Bl

Gelb mit blauem Faden

Bl/G

Blau mit grünem Faden

Y/R

Gelb mit rotem Faden

Bl/W

Blau mit weißem Faden

Y/W

Gelb mit weißem Faden
