Tacho
Gen II
Steckerbelegung |
Hi Leutz,
Erst
mal ohne weitere Erklärungen - nur als "Wissensdatenbankeintrag".
Draufsicht des Steckers,
so wie die Kabel vom
Kabelbaum aus in den Stecker reinkommen.
|
9. |
10. |
11. |
12. |
13. |
14. |
15. |
16. |
Wer sich einen Prüfstecker bauen
will,
nehme von xmas1.at das Steckergehäuse
des 16-poligen Vielfachsteckers
Art.-Nr. :
V-30838
/ Vielfachstecker MJ 34 Multilock - Buchsengehäuse
(Vielfachstecker MJ 34 Multilock -Buchsengehäuse mit16
Steckplätzen)

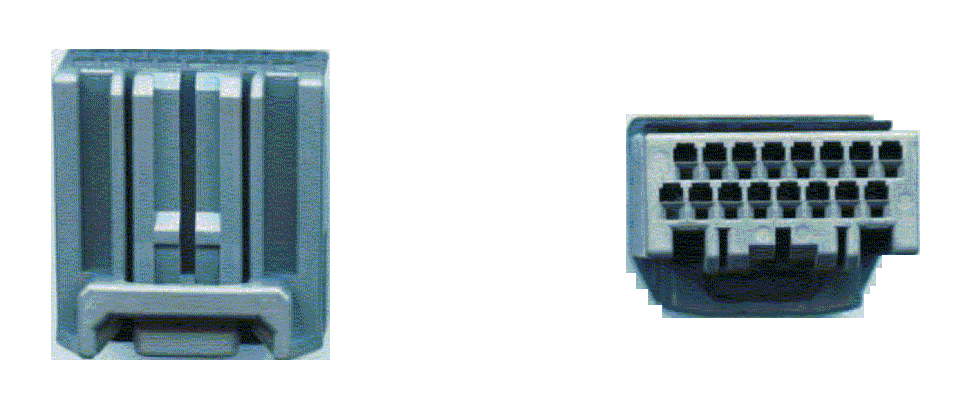

sieht dann (wohl) so
aus :
zzgl.
2 x Art.-Nr.
:
V-30839 / Kontaktbuchse (10er
Pack)
(Kontaktbuchse MJ 34 - "weiblich")
wovon tatsächlich
nur 15 gebraucht werden, da die # ..?.. ja nicht belegt ist.
number : 1 x (V-) 30838 (multiplug, named "MJ 34" , 16 poles)
also needed : 2 x (V-) 30839 (connectors female / required : 2 packs of 10) - 13
of 16 slots used for the gen2
|
Nr. |
Kabelfarbe |
an Funktion |
|
|
mint
/ hellgrün (Lg) |
Blinker rechts |
|
|
schwarz (B) |
Blinker links |
|
|
blau
/ schwarz (Bl/B) |
Neutral |
|
|
grau
(Gr) |
Licht |
|
|
gelb
(Y) |
Fernlicht |
|
|
grün
/ gelb (G/Y) |
Öldruckleuchte |
|
|
orange / grün (O/G) |
(
+ ) per Zündschloß geschaltet / Zünd.-Plus |
|
|
schwarz / weiß
(dick 1,5² ?)
(B/W) |
Batterie ( - ) |
|
|
schwarz / weiß
(dünn 0,75² ?)
(B/W) |
Batterie ( - ) |
|
|
rot /
blau (R/Bl) |
Dauerstrom / Batterie ( + ) |
|
|
gelb
/ schwarz (Y/B) |
Tankanzeige |
|
|
schwarz / rot (B/R) |
Tacho |
|
|
rosa
(P) |
Tacho |
|
|
leer |
./. |
|
|
gelb
/ blau (Y/Bl) |
Drehzahlmesser |
|
|
schwarz / grün (B/G) |
Temperaturanzeige |
Um einen Gen II - Tacho auf dem
Schreibtisch / der Werkbank in den sog. Selbsttest zu bringen, genügt
es, nach Rücksprache mit meinem Bruder, vollkommen , die unten genannten Kontakte wie folgt an
eine 12V Batterie anzuschließen:
|
_. |
orange / grün (O/G) |
==> |
an
( + ) / Plus |
|
_. |
schwarz / weiß
(dick 1,5² ?)
(B/W) |
==> |
an ( - ) / Minus |
|
_. |
schwarz / weiß
(dünn 0,75² ?)
(B/W) |
==> |
an ( - ) / Minus
|
|
_. |
rot / blau (R/Bl) |
==> |
an
( + ) / Plus |
Alle anderen Kabel sollte man auf
gar keinen Fall anklemmen,
könnte es doch sehr gut sein, daß hier nur 5V fließen dürfen und
dann geht da was höchstwahrscheinlich ganz böse in die Wicken.
_________________________________________________________
Zur reinen Info :
Hier die Liste aller in der Gen
II verbauten Kabelfarben.
|
Symbol |
Kabelfarbe |
Symbol |
Kabelfarbe |
|
B |
Schwarz |
Bl/Y |
Blau mit gelber Linie |
|
Bl |
Blau |
Br/B |
Braun mit schwarzer Linie |
|
Br |
Braun |
G/B |
Grün mit schwarzer Linie |
|
Dbr |
Dunkelbraun |
G/Y |
Grün mit gelber Linie |
|
Dg |
Dunkelgrün |
Gr/B |
Grau mit schwarzer Linie |
|
G |
Grün |
Gr/R |
Grau mit roter Linie |
|
Gr |
Grau |
Gr/W |
Grau mit weißer Linie |
|
Lbl |
Hellblau |
Gr/Y |
Grau mit gelber Linie |
|
Lg |
Hellgrün |
O/G |
Orange mit grüner Linie |
|
O |
Orange |
O/R |
Orange mit roter Linie |
|
P |
Rosa |
O/W |
Orange mit weißer Linie |
|
R |
Rot |
O/Y |
Orange mit gelber Linie |
|
W |
Weiß |
P/B |
Rosa mit schwarzer Linie |
|
Y |
Gelb |
P/W |
Rosa mit weißer Linie |
|
B/Bl |
Schwarz mit blauer Linie |
R/B |
Rot mit schwarzer Linie |
|
B/Br |
Schwarz mit brauner Linie |
R/Bl |
Rot mit blauer Linie |
|
B/G |
Schwarz mit grüner Linie |
W/B |
Weiß mit schwarzer Linie |
|
B/Lg |
Schwarz mit hellgrüner Linie |
W/Bl |
Weiß mit blauer Linie |
|
B/O |
Schwarz mit oranger Linie |
W/G |
Weiß mit grüner Linie |
|
B/R |
Schwarz mit roter Linie |
W/R |
Weiß mit roter Linie |
|
B/W |
Schwarz mit weißer Linie |
W/Y |
Weiß mit gelber Linie |
|
B/Y |
Schwarz mit gelber Linie |
Y/B |
Gelb mit schwarzer Linie |
|
Bl/B |
Blau mit schwarzer Linie |
Y/Bl |
Gelb mit blauer Linie |
|
Bl/G |
Blau mit grüner Linie |
Y/R |
Gelb mit roter Linie |
|
Bl/W |
Blau mit weißer Linie |
Y/W |
Gelb mit weißer Linie |
|
