Hi Leutz,
hier der Bericht von DiWo / Falkendoktor auf meiner Seite, damit man sowas auch mal wiederfinden kann.
Im Folgenden der Text, zitiert aus seiner Beschreibung in blau kursiv.
I Einbau Speedo-Healer-V4+SH-S01 Hinweis : Der Healer wird fest installiert und verbleibt im Mopped !

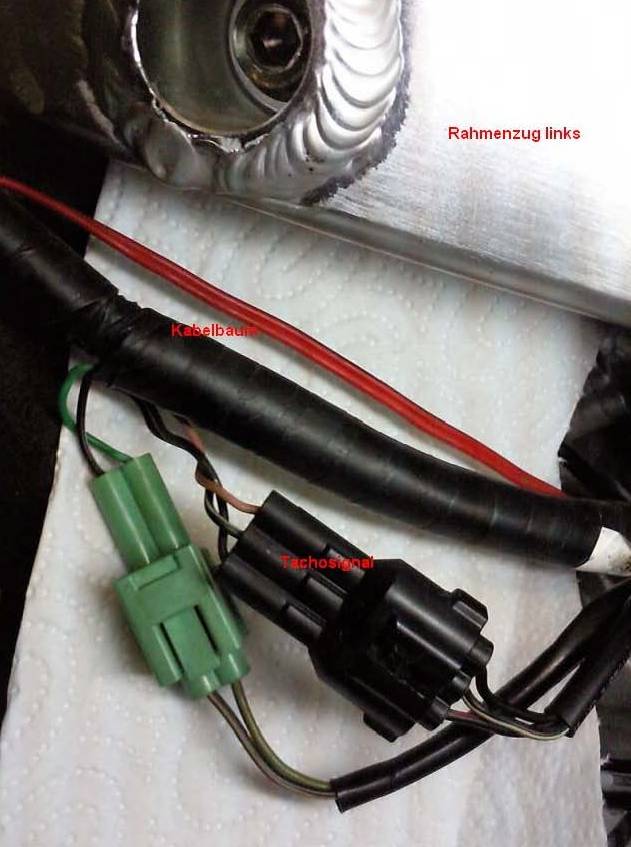

Nun denn – wie immer an unseren heiß geliebten Yoghurtbechern, muß leider die linke Seitenverkleidung abgebaut werden, denn der schwarze Stecker für das abzunehmende Tachosignal sitzt genau dahinter.

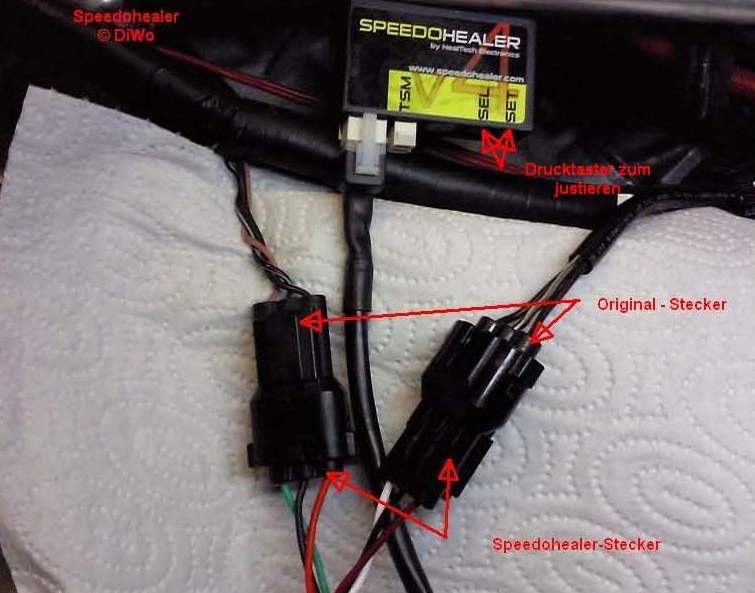

Den
schwarzen Stecker trennen und das Adapterkabel des Speedohealers
zwischen stecken.
Die
weitere Verlegung ist jedem selbst überlassen. Entweder befestigt
ihr alles unter der Seitenverkleidung oder ihr legt den Kasten unter
die Sitzbank.
II Nun zur Programmierung – hier ein Beispiel mit (minus) - 16,9 %
II a - die Theorie
Warum die
-
16,9
% ?
II a.1 - Die Serienabweichung bei der Hayabusa beträgt bei echten 94 km/h runde 6 km/h, der Tacho zeigt also 100 km/h an. Diese Abweichung entspricht rechnerisch einer prozentual zu hohen Anzeige von +6,0 %
II a.2 - Die Ritzeländerung : Dazu machen wir einfach ein um 5 Zähne größeres Kettenrad - 45 Zähne - (hinten) auf den Antrieb vorne geht´s gleichzeitig auf 18 Zähne rauf:-) Das macht dann noch mal + 10,9 % Abweichung (Tacho zeigt nochmals zuviel an) dazu, so daß hier jetzt | 6,0 + 10,9 | = => – 16,9 % im Speedo-Healer einprogrammiert werden müssen.
Grundsätzlich gilt noch : Bei Programmierung in den Minusbereich wird von links nach rechts eingegeben. 10ner – 1ner – Nachkommastelle
Bei Programmierung in den Plusbereich wird von rechts nach links eingegeben. Nachkommastelle – 1ner – 10ner
II b - die Praxis
Zündung ein – los geht´s ;-)))
SET / SEL gleichzeitig drücken und gedrückt halten bis L angezeigt wird. Es erscheint ein * – * in der Anzeige. Um zwischen dem * – * und dem * + * zu wählen den SET Knopf drücken. SEL drücken um diese Eingabe zu bestätigen. Nun erscheint * n* in der Anzeige und eine * 0 * (Null) beginnt zu blinken. Der 10er-Bereich kann nun programmiert werden. Druck auf SET wechselt die Anzeige von 0 bis 9 Gewünschte Ziffer mit SEL bestätigen. SEL drücken um auch diese Eingabe zu bestätigen.
Nun erscheint zum zweiten Mal * n * in der Anzeige und wieder beginnt eine * 0 * (Null) zu blinken. Jetzt kann der 1er-Bereich eingestellt werden. Druck auf SET wechselt die Anzeige von 0 bis 9 Gewünschte Ziffer mit SEL bestätigen. Zum Schluss erscheint noch mal * n * in der Anzeige die * 0 * (Null) blinkt. Jetzt kann die (eine!) Nachkommastelle programmiert werden. Druck auf SET wechselt die Anzeige von 0 bis 9 Gewünschte Ziffer mit SEL bestätigen. Nach der letzten Ziffer mit SEL bestätigen. Es kommt das * o * (OOOH) und bedeutet endlich fertig :-) . Habt ihr was falsch eingegeben, gilt Folgendes: Um alle Eingaben zu löschen SET / SEL drücken und halten bis * E * angezeigt wird.
Puhhhh – ganz schön verwirrend dat Ganze ;-) Ist aber, im Gegensatz zu seinem Vorgängermodell, viel einfacher & schneller zu machen.
Wünsche euch viel Spaß So long Dirk
Bei Fragen könnt ihr euch an DiWo / Falkendoktor wenden. (siehe seine pdf )
III

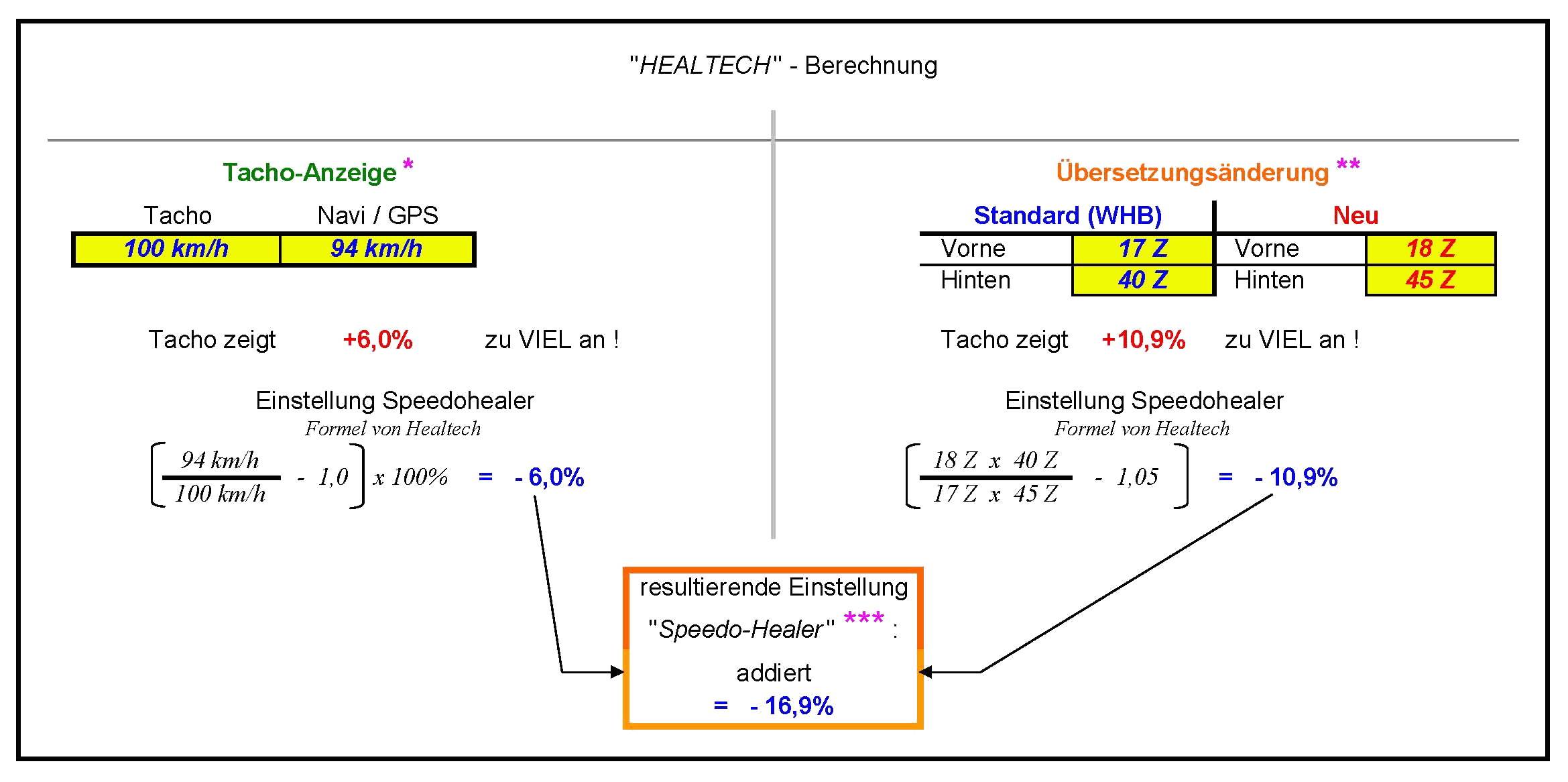

Wer rechnen will und Öffnen und / oder Speichern und mit den Werten spielen per Klick auf´s Bild. (Die gelb hinterlegten Zellen sind zur Eingabe frei.)
Legende :
* will man die Tacho-Abweichung einigermaßen genau ermitteln, ist eine Fahrt mit Navi/GPS von ca. 15 Minuten bei 100 km/h zwingend notwendig ! ** Berechnung der Tachoabweichung *** gesamt einzustellender Wert, je nachdem ob a. nur die Tacho-Abweichung b. nur die Abweichung per Übersetzungsänderung c. gleichzeitig beide Abweichungen zusammen korrigiert werden soll(en)!
