Motor-Elektrik



Zündspulen
Hayabusa



Immer wieder nachgefragt, daher jetzt aus den WHB heraus gefiltert und Fotos dazu.



Es gibt zwei Typen / Sorten von Zündspulen und zwar nach Baujahren unterschieden.



Typ I    ist in der Hayabusa von ´99 - ´02 verbaut und hat die

              Suzuki - Art.-Nr. 33410-24 F 0 0



Typ II   ist in der Hayabusa von ´03  - ´16 verbaut und hat die

               Suzuki - Art.-Nr. 33410-24 F 1 0



technisch unterscheiden sie sich in den Ohm - Werten :



Typ I    -    primär : 0,8 - 1,2  (Ohm)       /       sekundär :   8 - 15  k (kilo Ohm)



Typ II   -    primär : 1,0 - 1,6  (Ohm)       /       sekundär : 10 - 16,5  k (kilo Ohm)





Äußerliche Unterscheidung alleine an Hand der farblichen Markierungen oben auf dem kleinen Aufkleber mit der Denso - Teilenummer drauf:

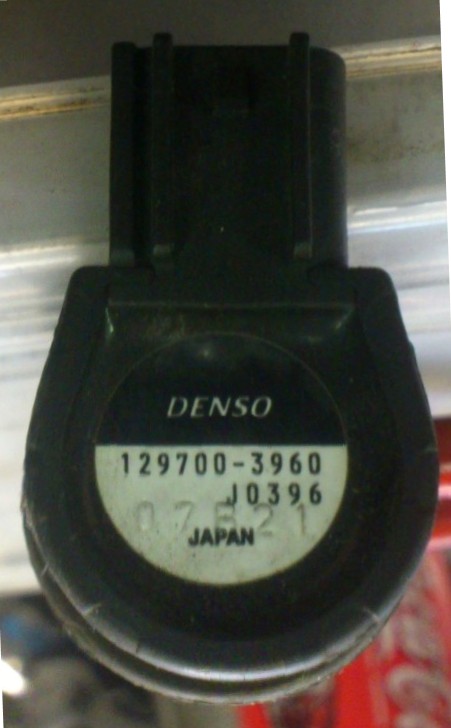

Typ I    -    ´99 - ´02
hat einen
schwarzen  Aufkleber
&
die Denso - Nr.
129700-3960 , J 0396

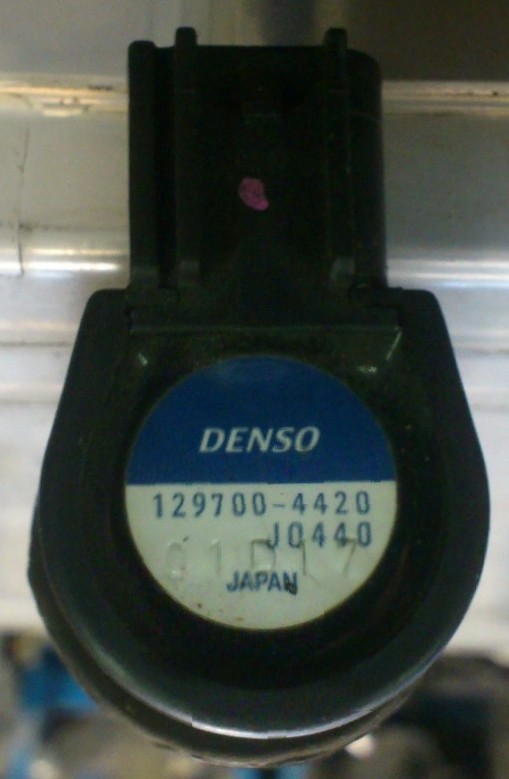

Typ II    -    ´03  - ´16
hat einen
blauen  Aufkleber
&
die Denso - Nr.
129700-4420 , J 0440





Wo und wie die Widerstände messen ?

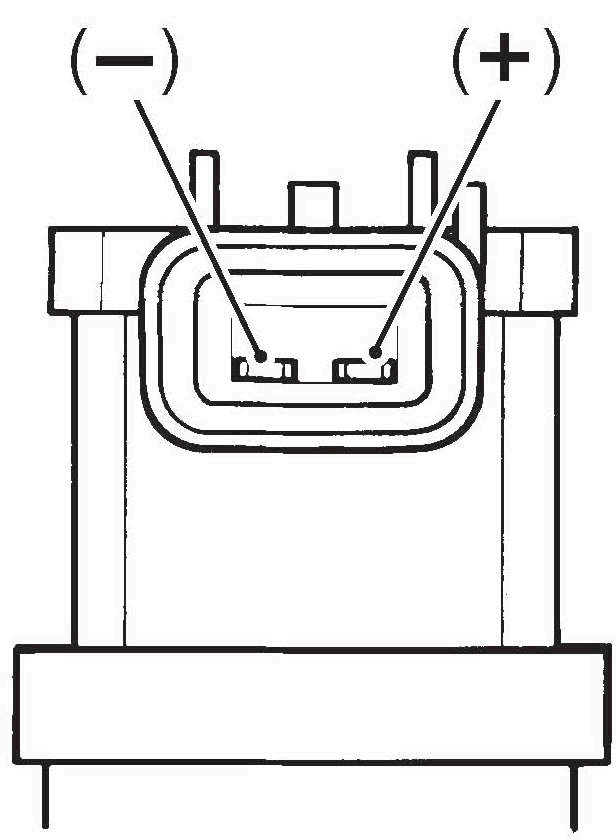

primär

zwischen den beiden Klemmen (+) und (-)
am Stecker oben

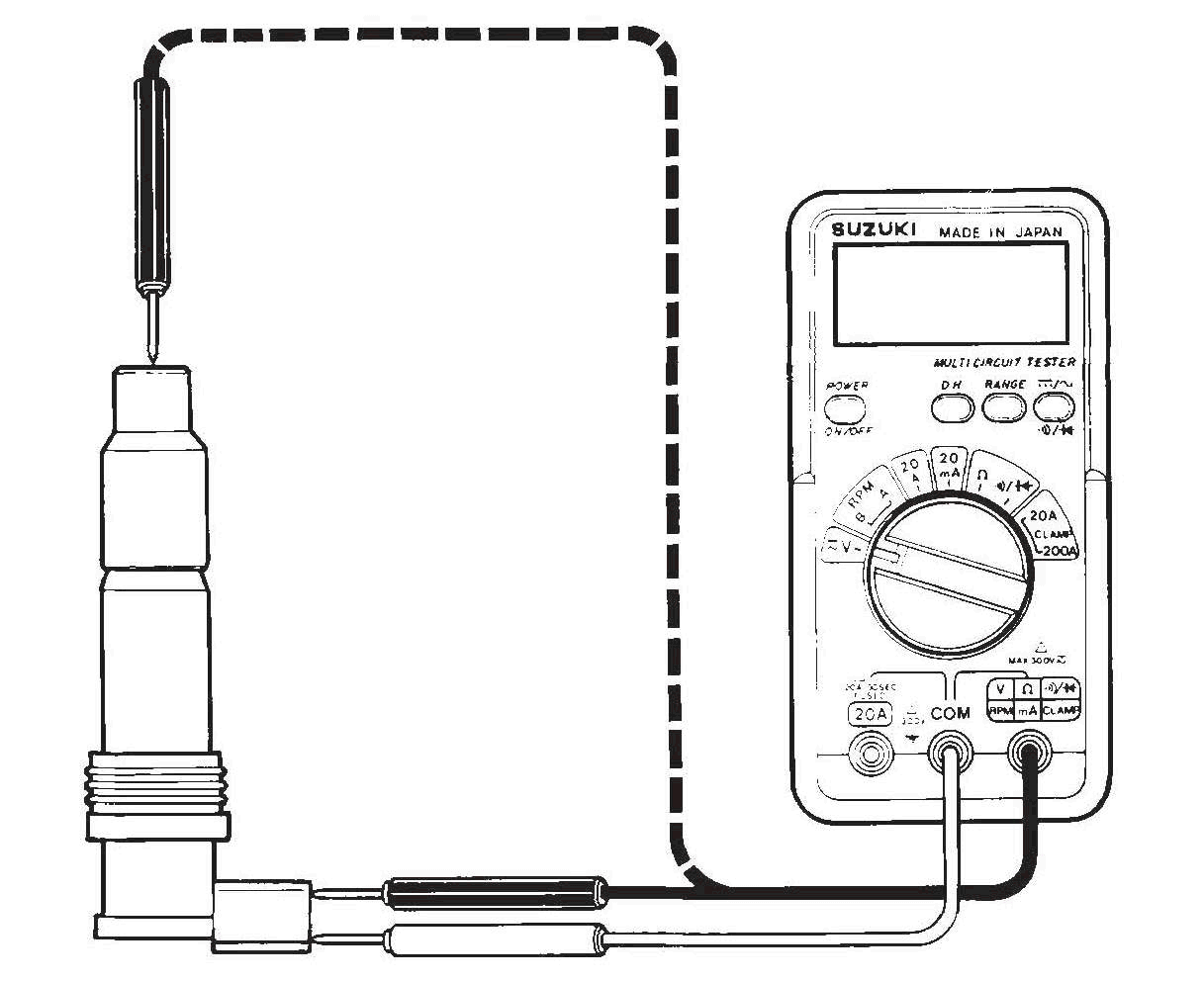

sekundär

zwischen der (-) Klemme oben und
innen an der "Klemme" der Zündkerze






Systemschaltbild

primär

sekundär



________________________________________________________





PS:      Laut Dirk "Diwo / Falkendoktor" sollte man die beiden Typen besser NICHT dauerhaft mischen.
Denn schaut man sich die unterschiedlichen Widerstände an, wird´s einem rel. schnell klar.
Das Zündfunkenbild dürfte, wie auch immer, unterschiedlich aussehen, was dann zu einem anderen, schlechteren? , Motorlauf führen dürfte.





so und hier das Alles zum

Download

als pdf bereit gestellt
