Weil es immer wieder zu falschen
Bestellungen kommt,
weil man einfach nen Tick zu ungenau
beschrieben hat, was man braucht,
hier Links zu allen Microfiches der Hayabusa
aus 2021 samt den Bestellnummern.
Mittels Klick auf die
Fiche-Nr. könnt Ihr Euch die Grafik in einem
separaten Fenster anzeigen lassen und von hier aus auch als .gif oder .jpg
abspeichern.
Druckt Euch das Bild mit dem
benötigten Teil aus und Ihr spart Euch viel Zeit und mögliche
Falschlieferungen,
wenn Ihr die Bestellnummer aus der
Liste richtig ablest und notiert.
und hier noch für
die des Englischen nicht so Mächtigen
Übersetzung
(alphabetisch) |
Fiche |
Bildname |
|

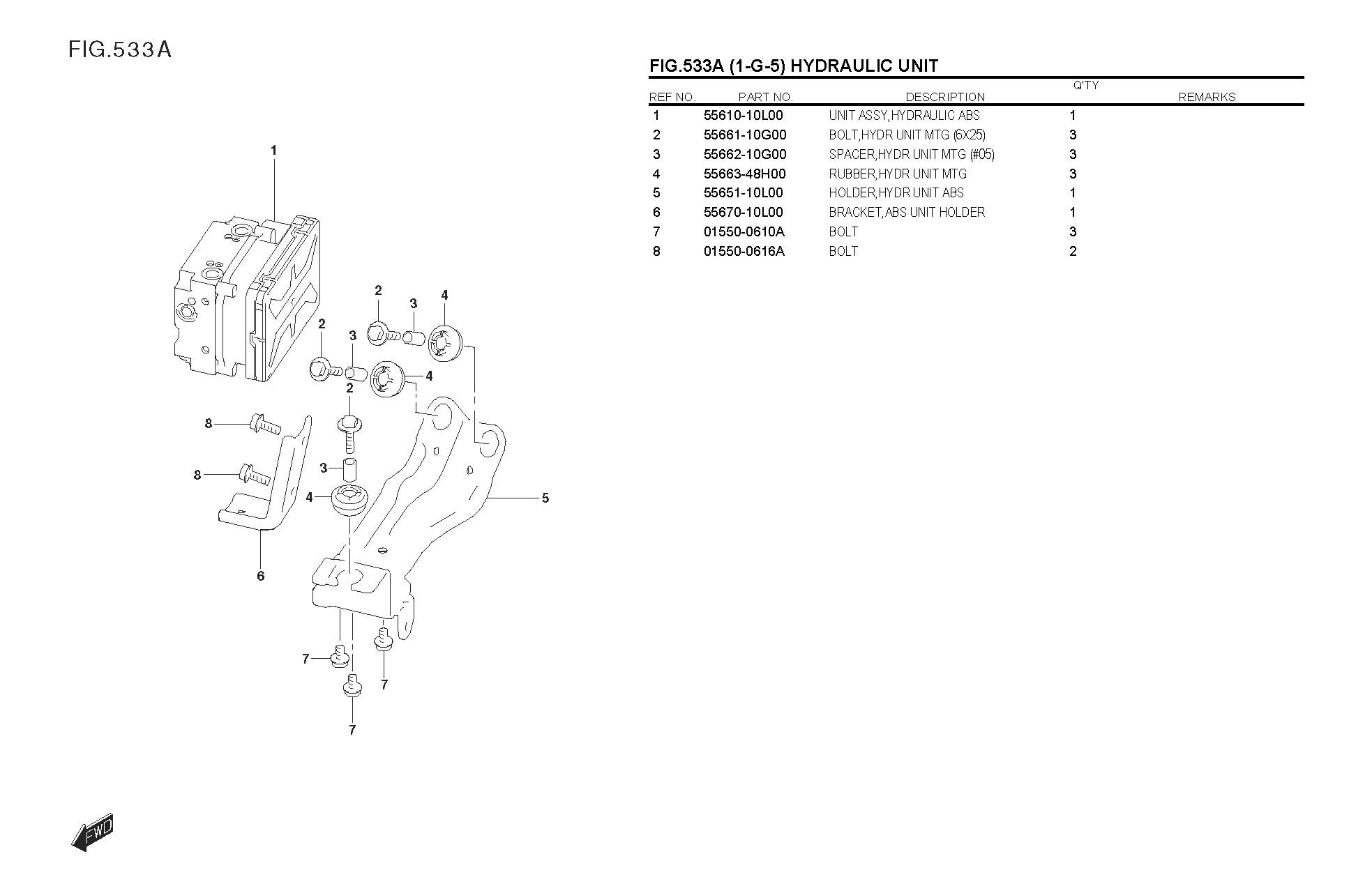

ABS Block |
533 A |
HYDRAULIC UNIT |
|

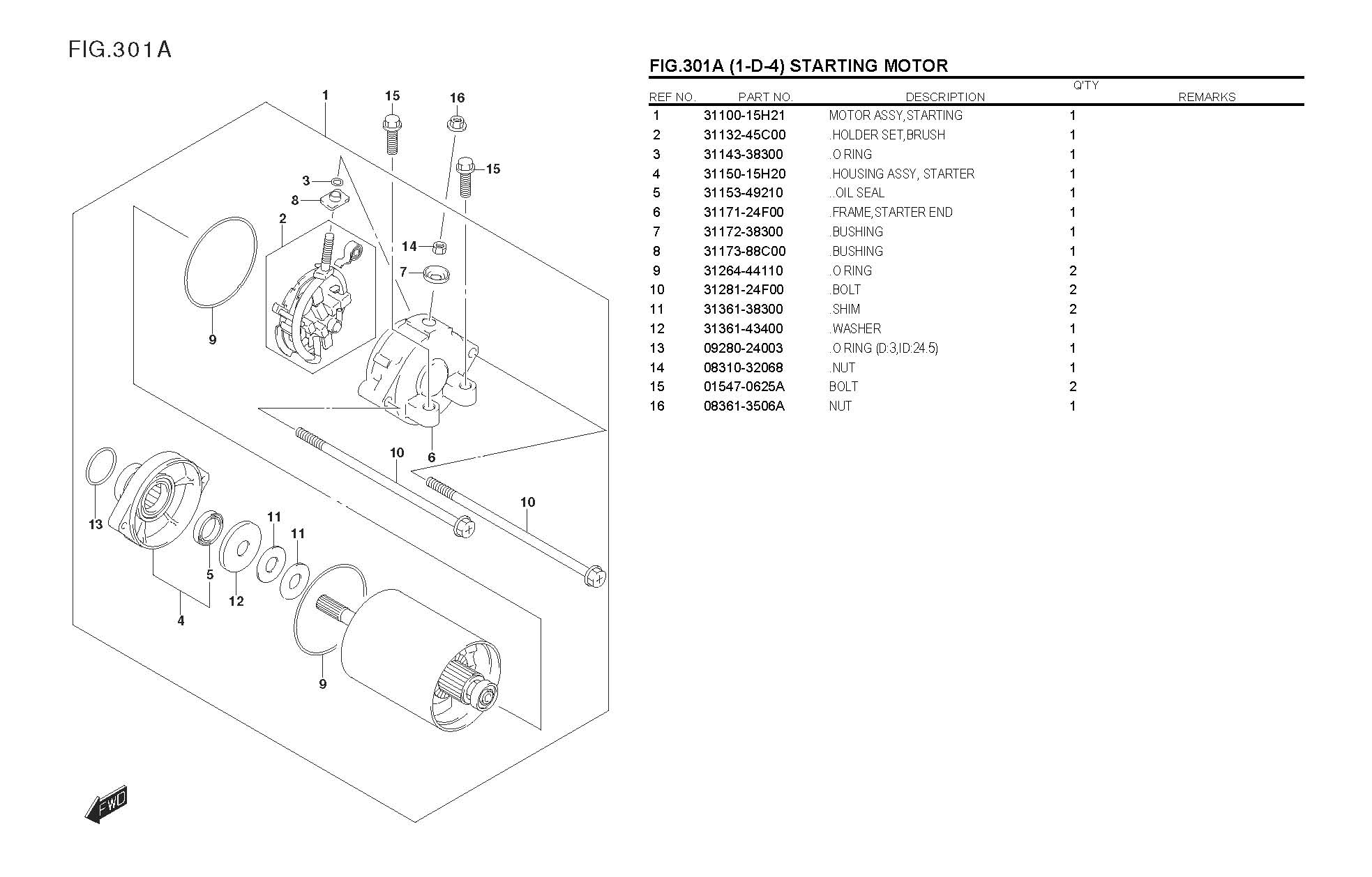

Anlasser |
301 A |
STARTING MOTOR |
|
Anlasser Freilauf |
122 A |
STARTER CLUTCH |
|

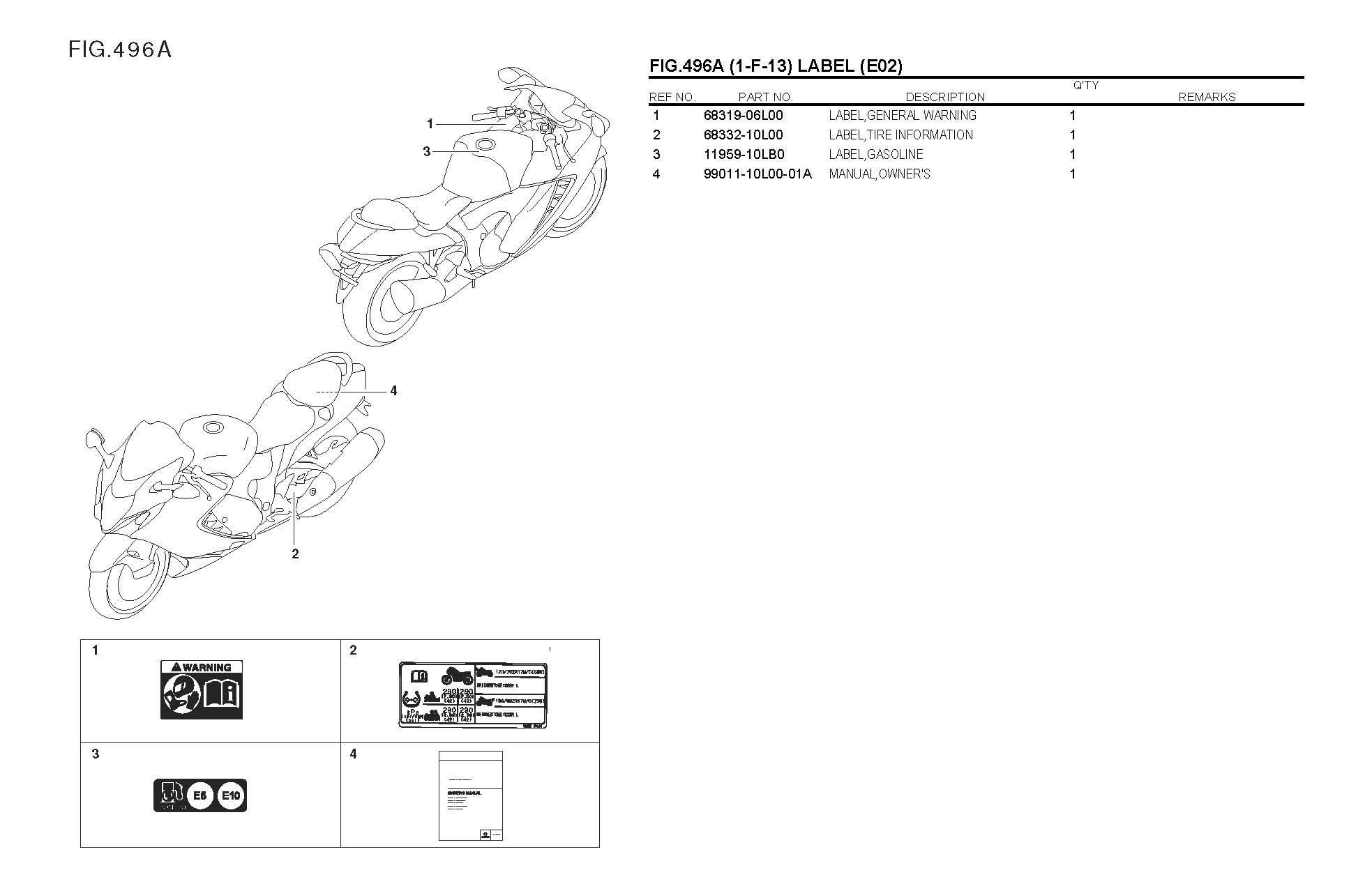

Aufleber (E02) |
496 A |
LABEL (E02) |
|

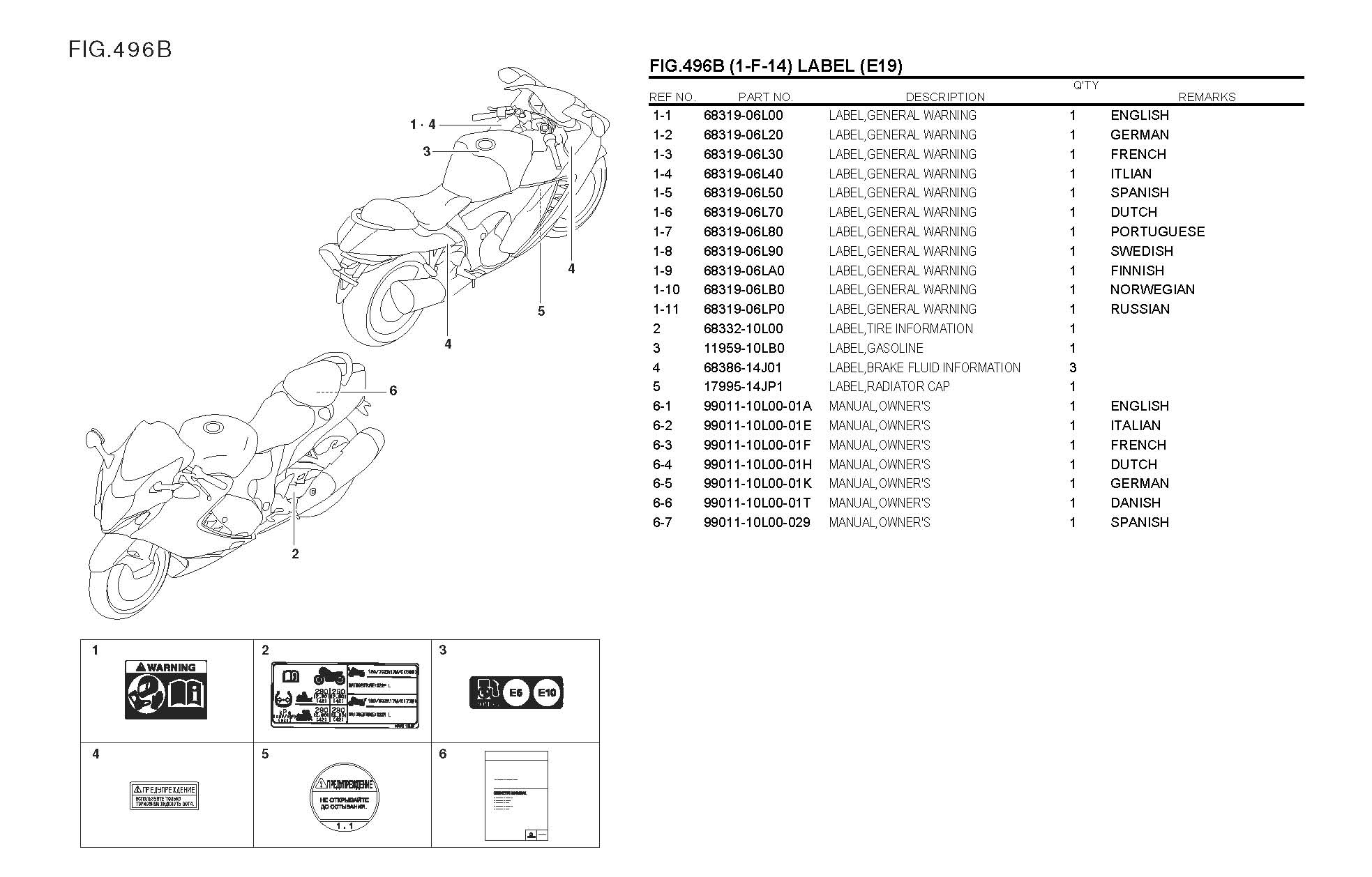

Aufleber (E19) |
496
B |
LABEL (E19) |
|

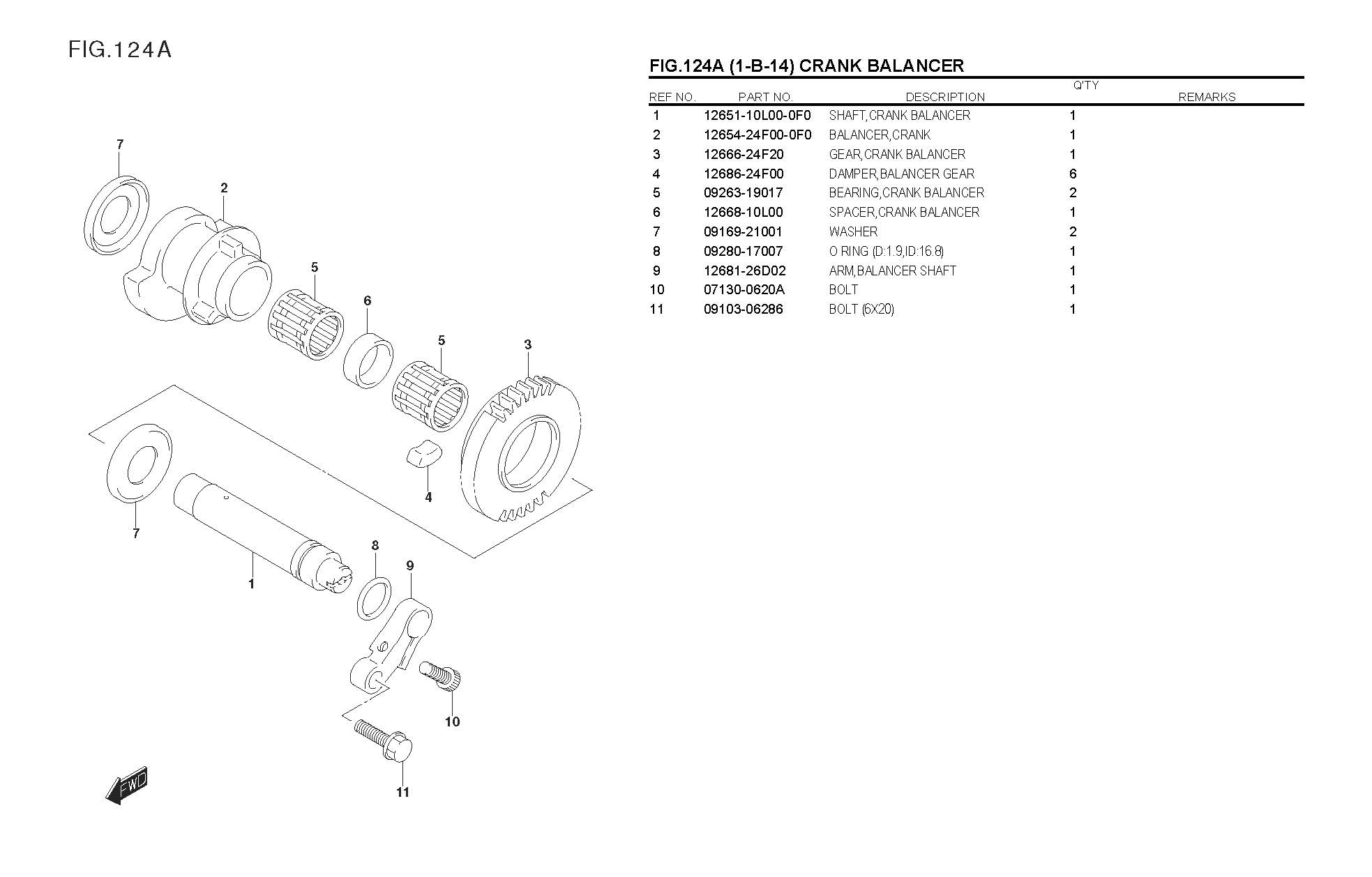

Ausgleichswelle |
124
A |
CRANK BALANCER |
|

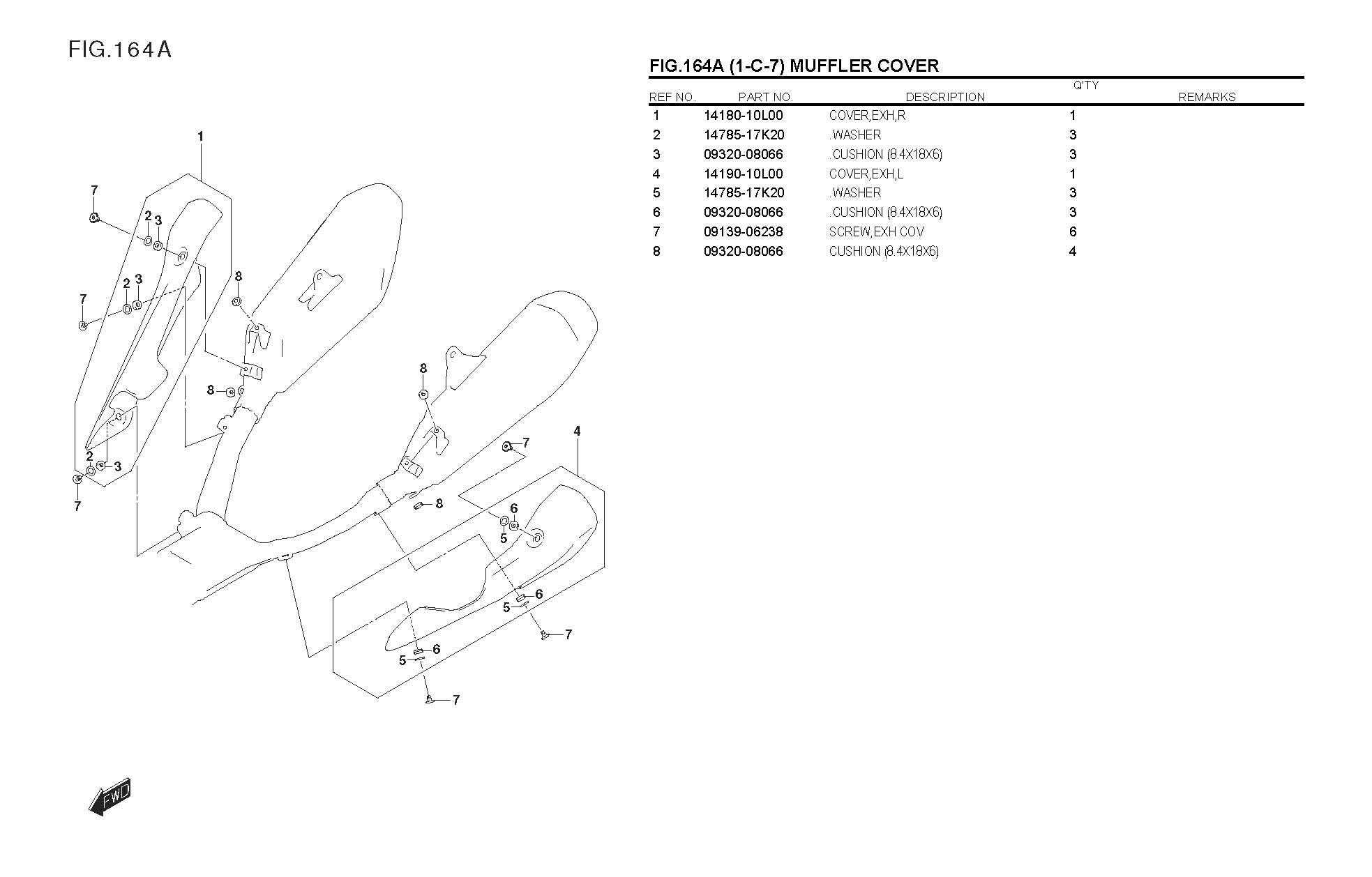

Auspuffanlage Abdeckungen |
164
A |
MUFFLER / Exhaust COVER |
|

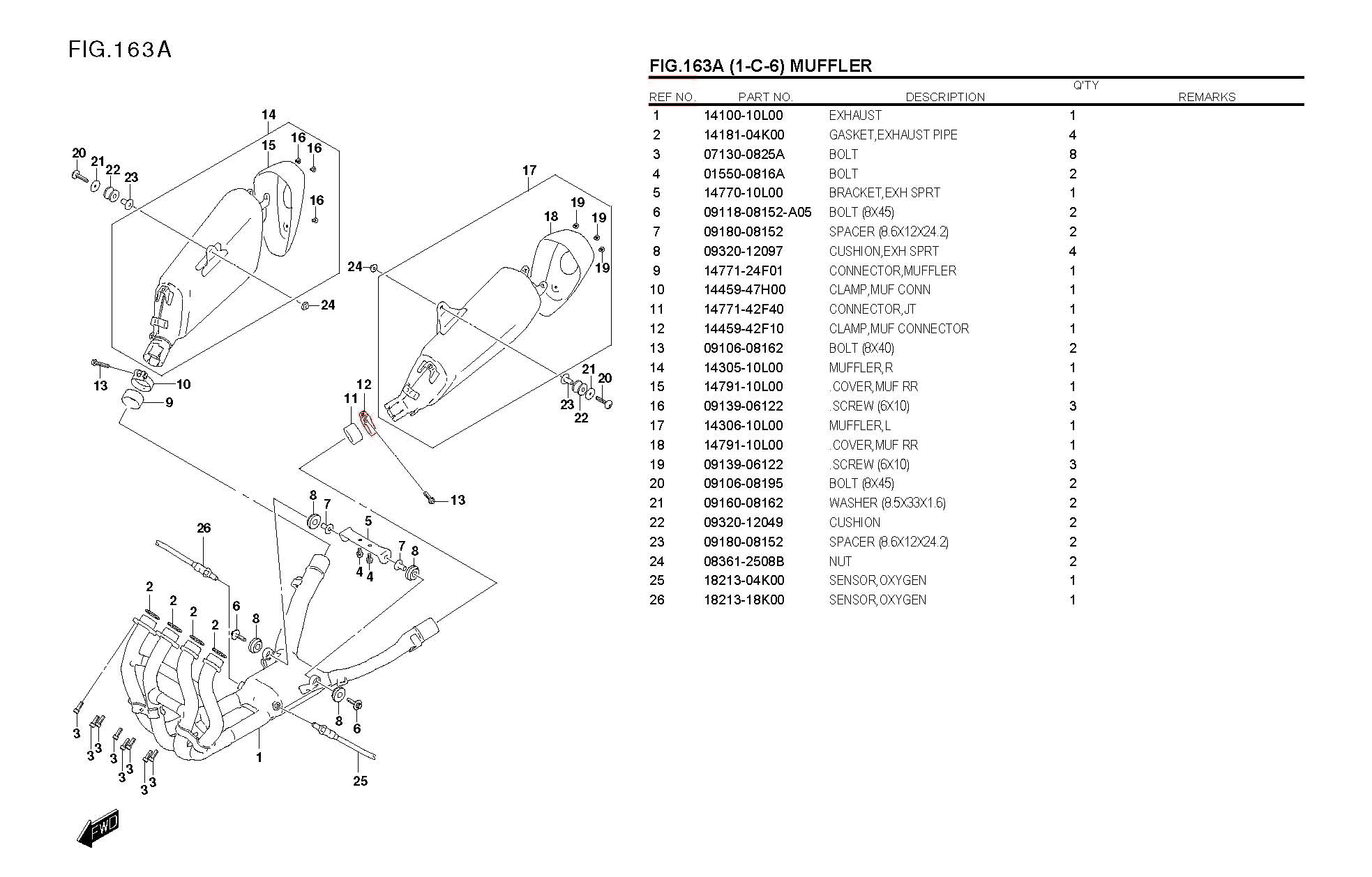

Auspuffanlage komplett |
163
A |
MUFFLER / Exhaust |
|

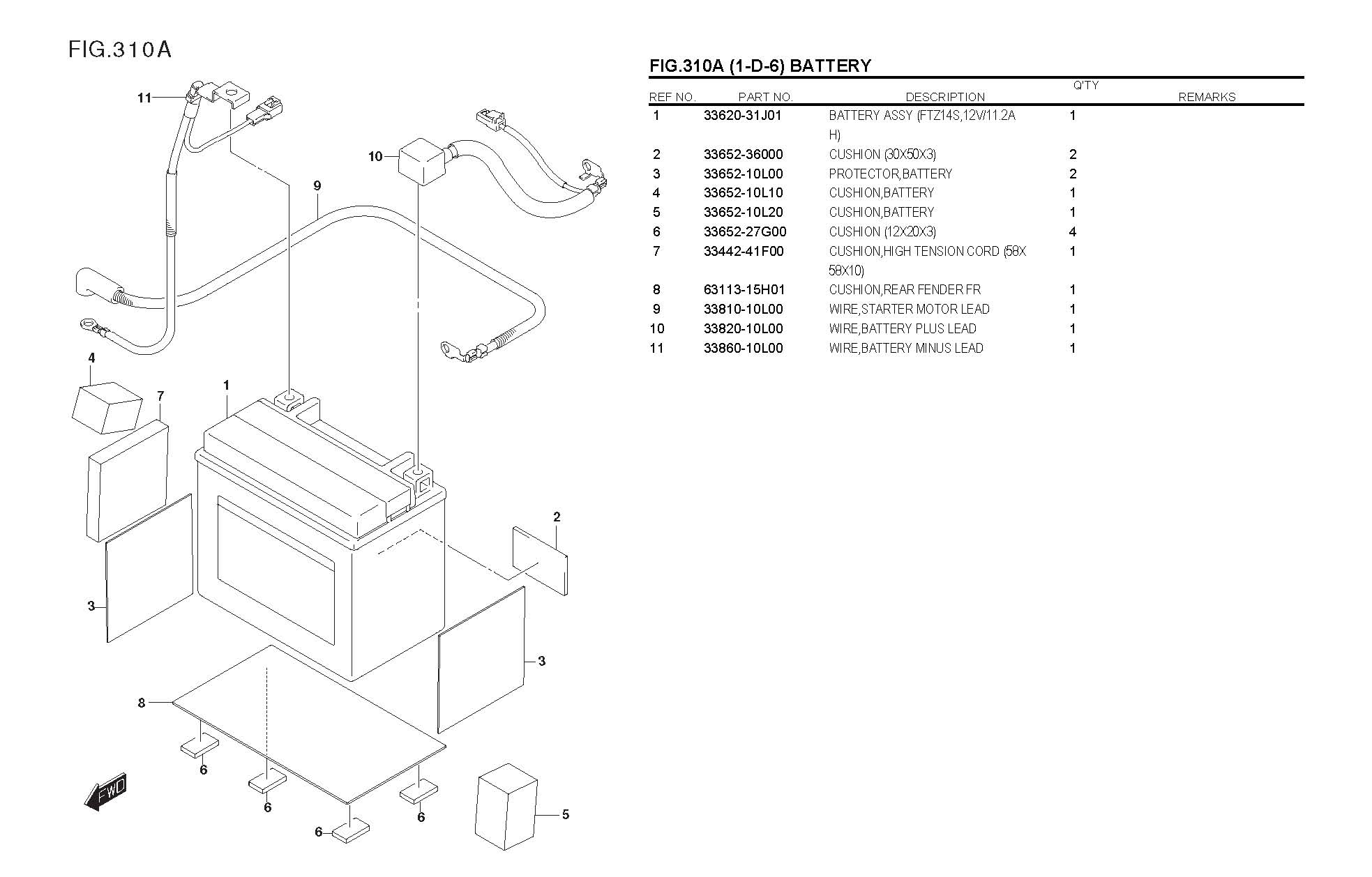

Batterie |
310
A |
BATTERY |
|

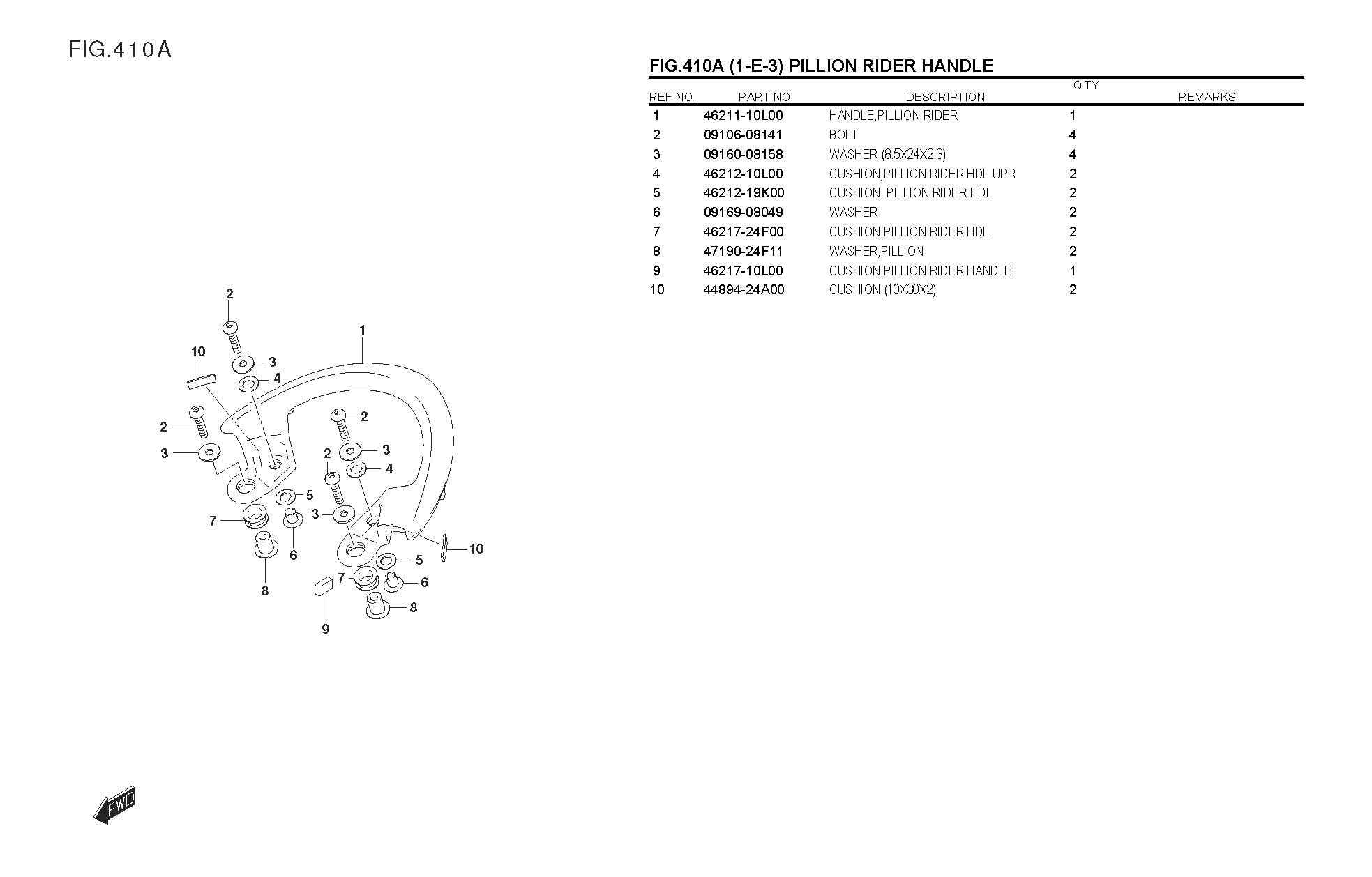

Beifahrerbügel |
410
A |
PILLION RIDER HANDLE |
|

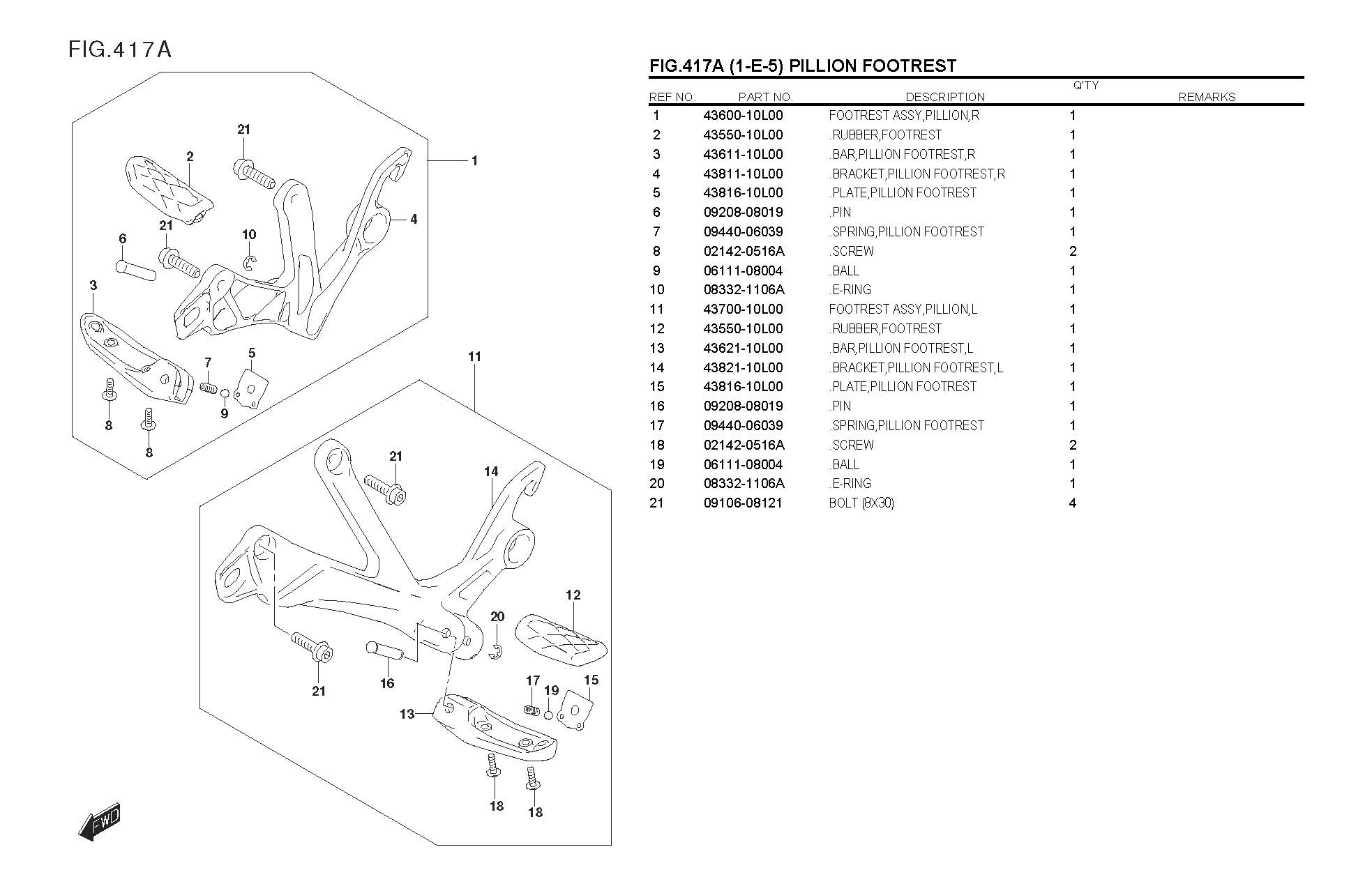

Beifahrer-Fußrasten |
417
A |
PILLION FOOTREST |
|

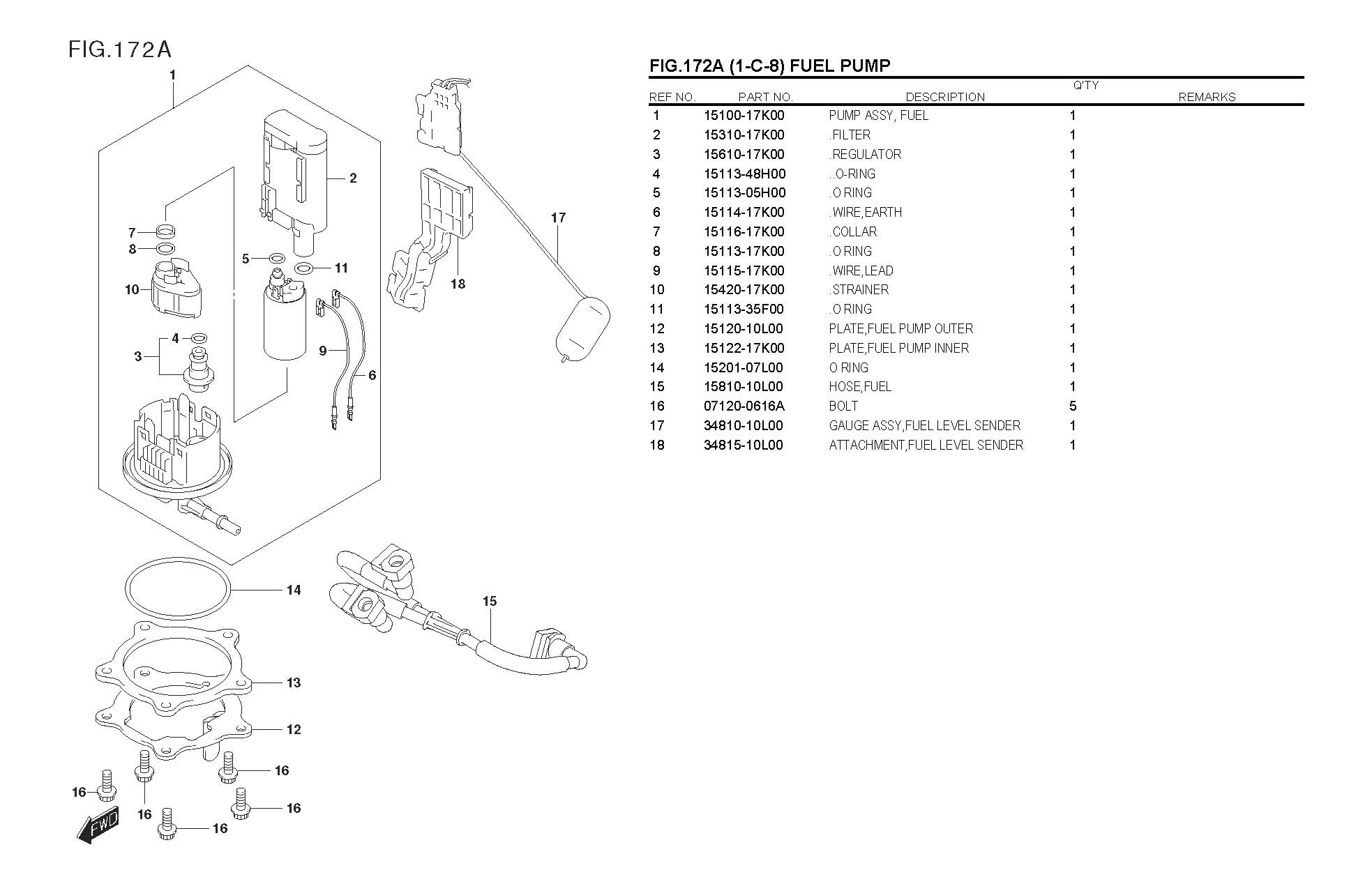

Benzinpumpe |
172
A |
PUMP ASSY |
|

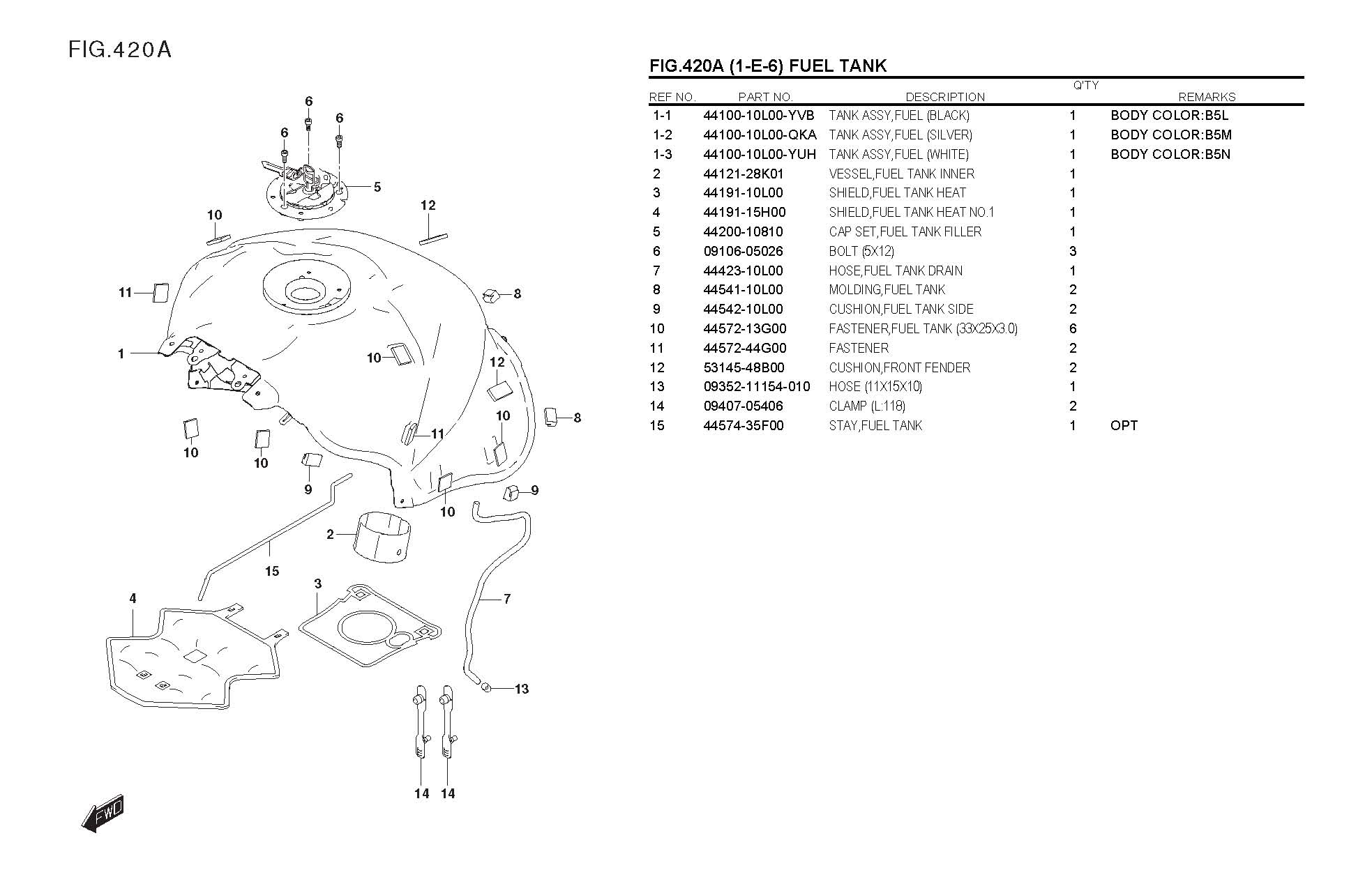

Benzintank |
420
A |
FUEL TANK |
|

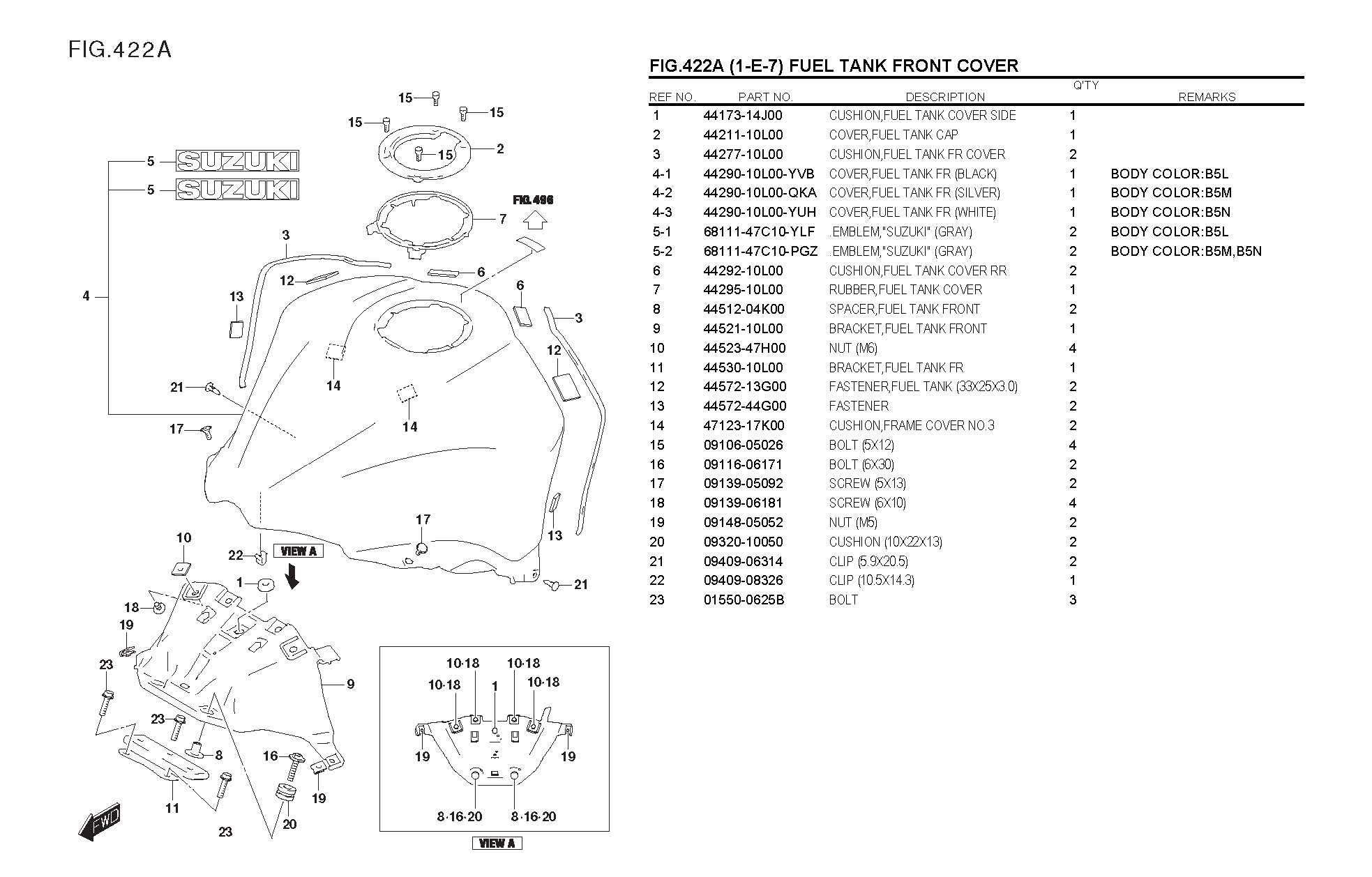

Benzintank - Verkleidung |
422
A |
FUEL TANK - FRONT COVERS |
|
Benzintank - Halterung |

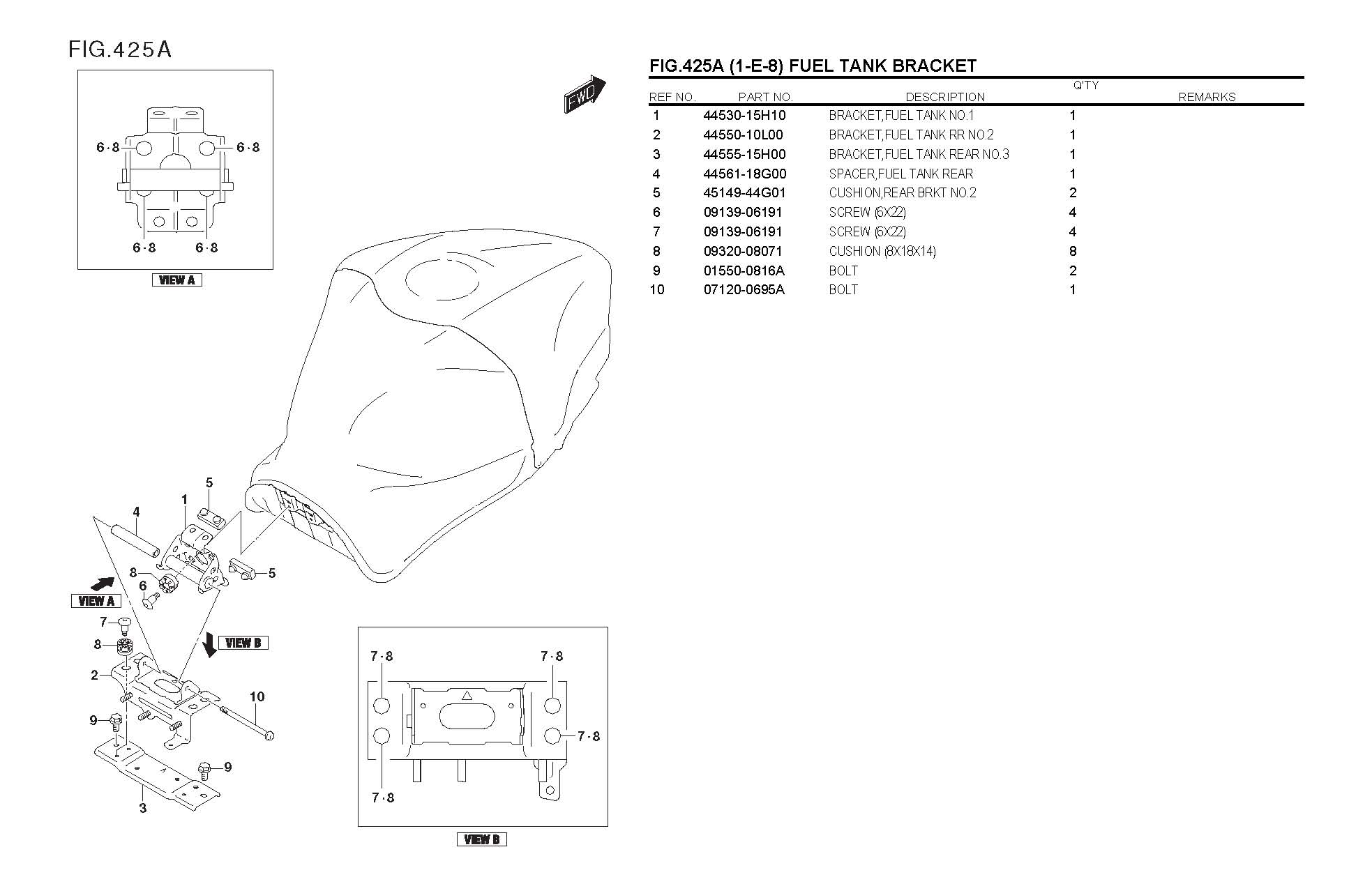

425
A |
FUEL TANK - BRACKET |
|

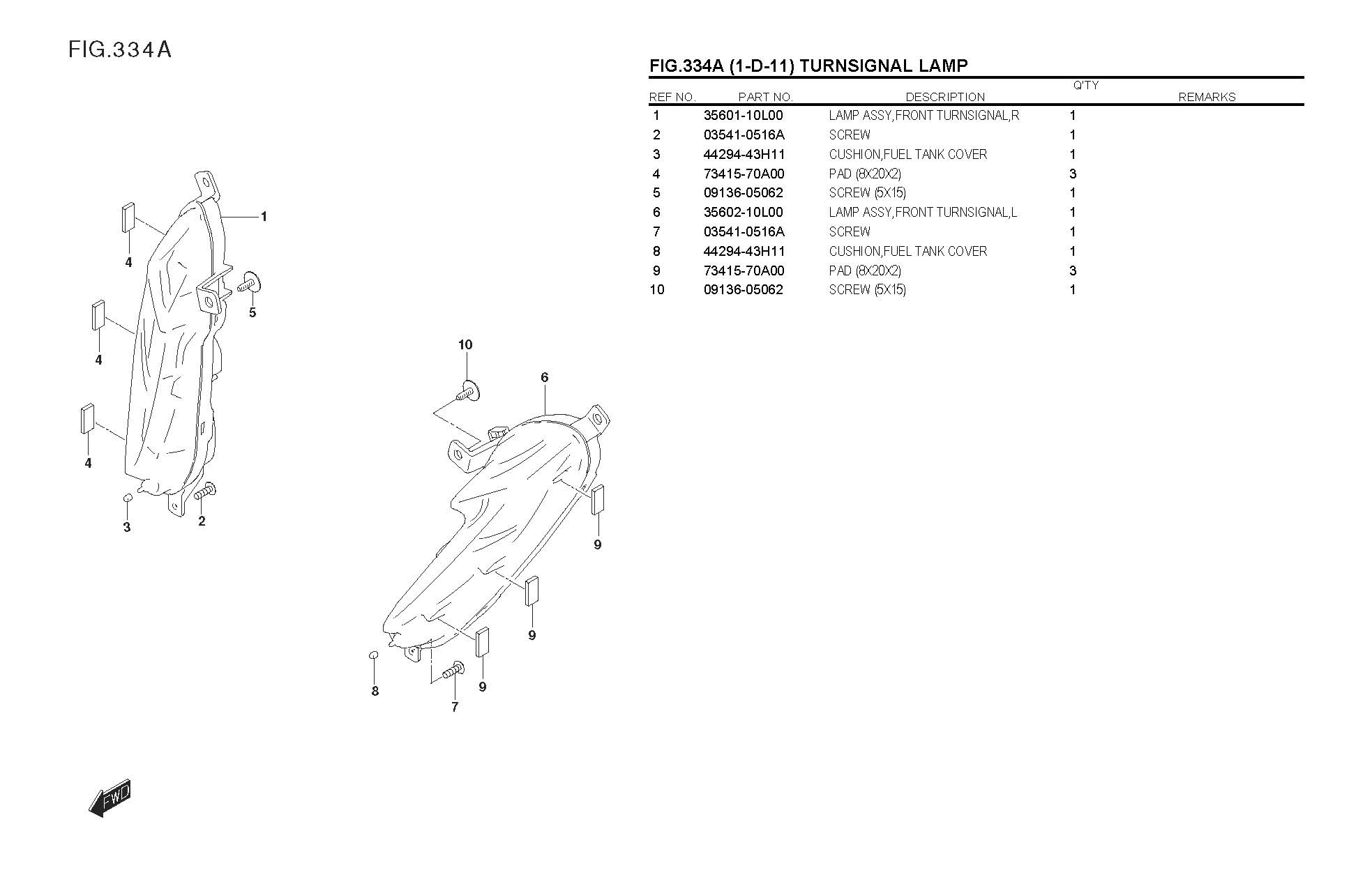

Blinker vo. & hi. |
334
A |
TURNSIGNAL LAMP |
|

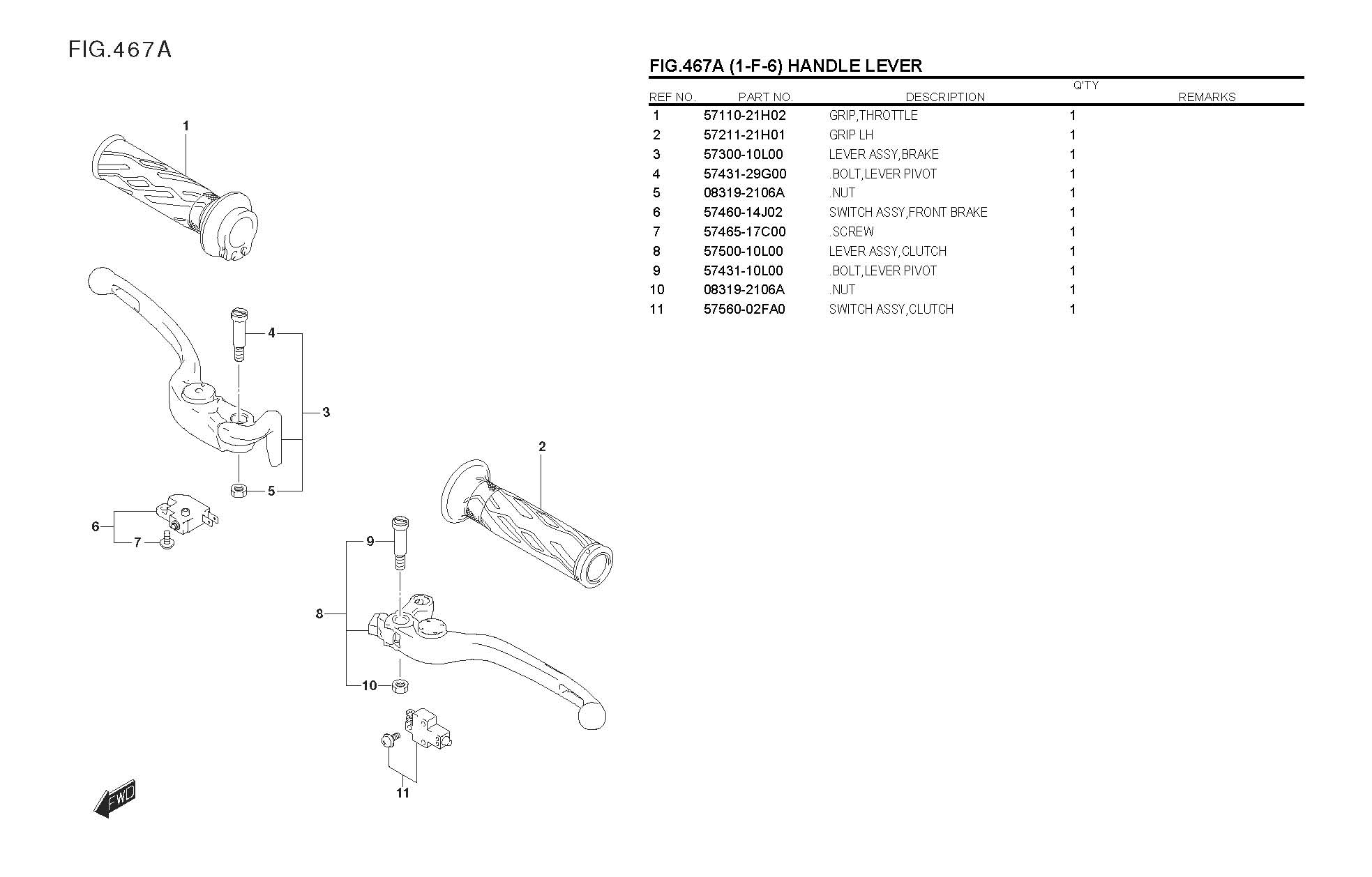

Brems- u. Kupplungshebel |
467
A |
HANDLE LEVER |
|

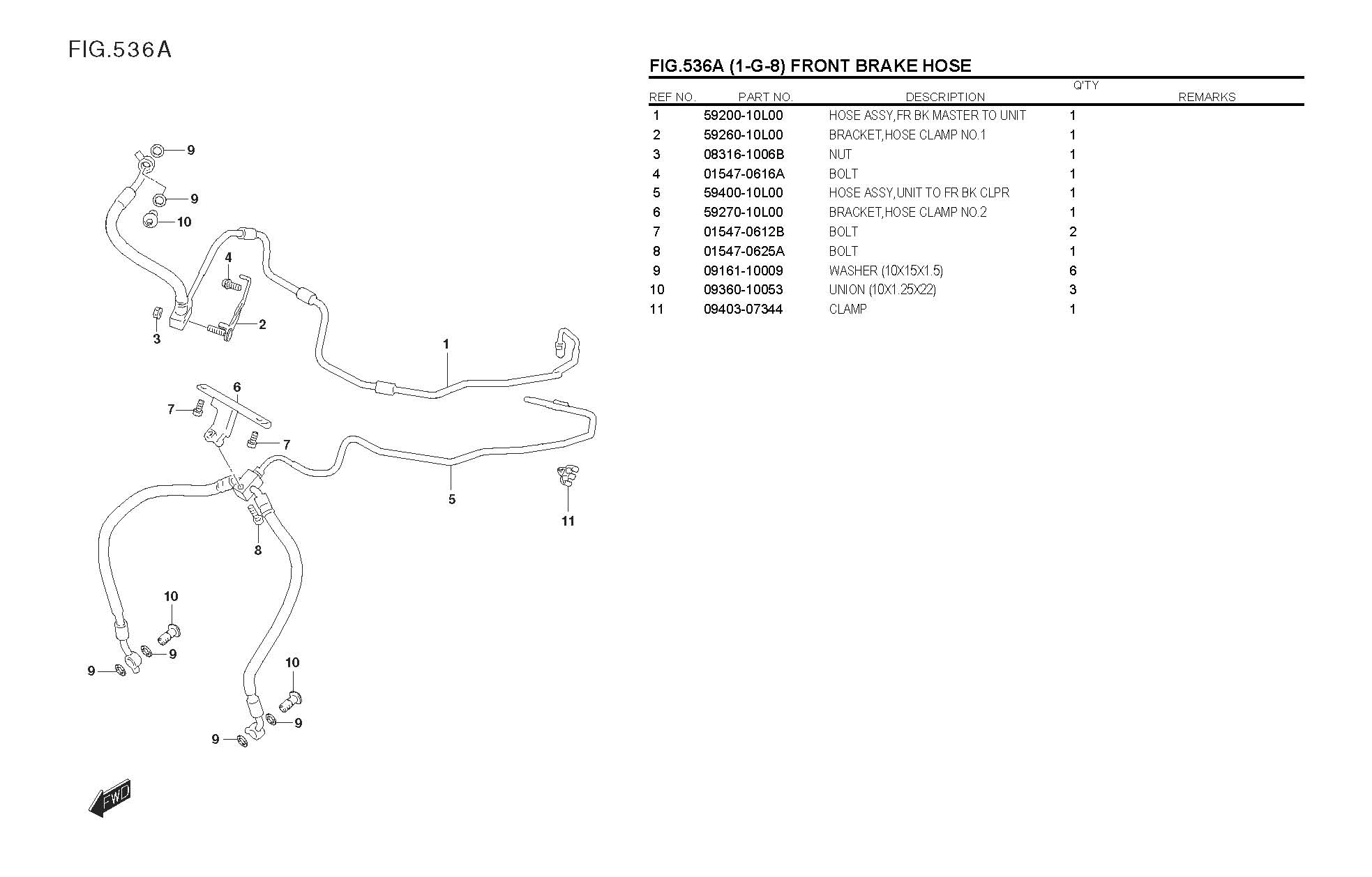

Bremsleitungen vorne |
536
A |
FRONT BRAKE HOSE |
|

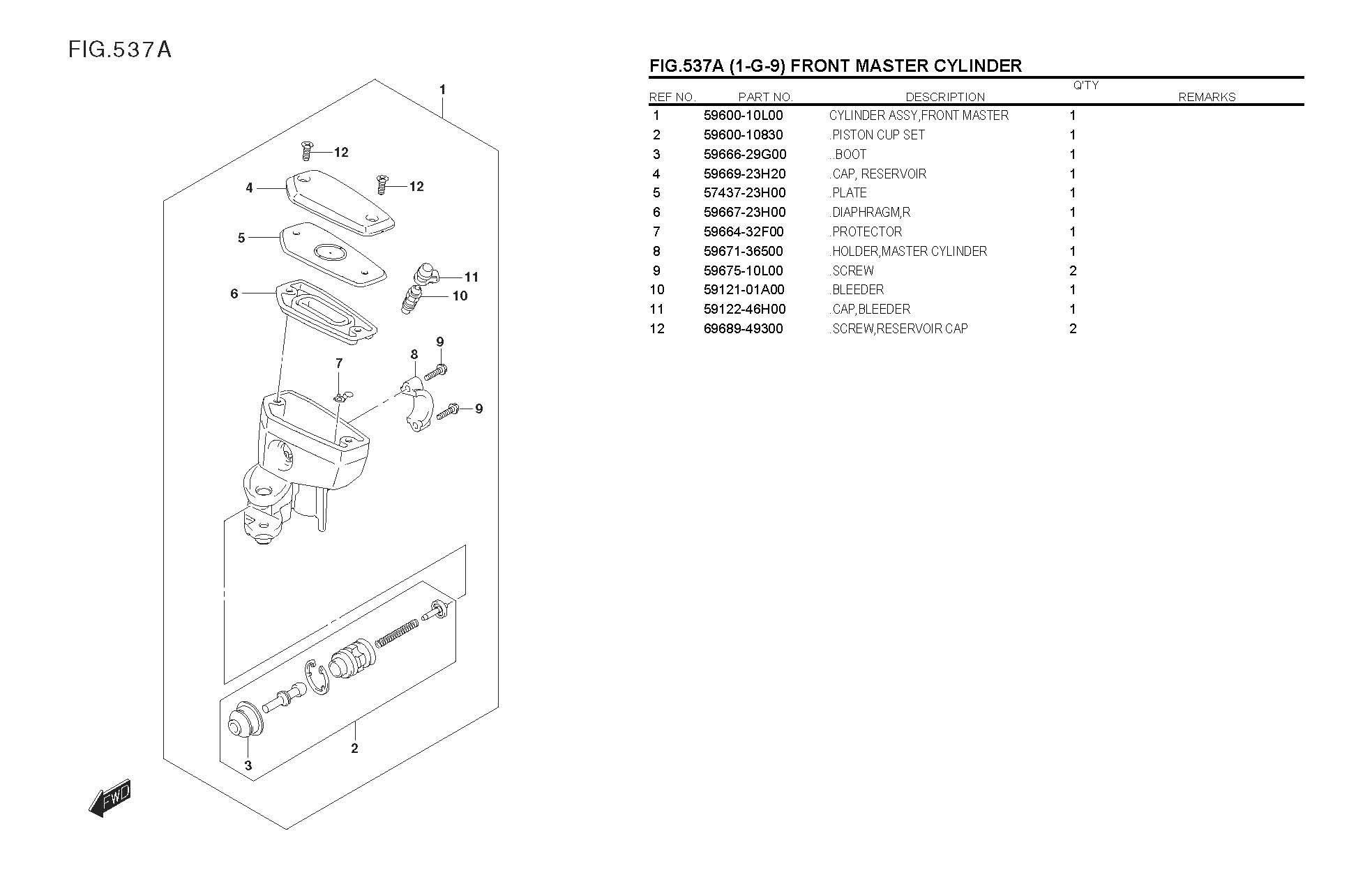

Bremspumpe vorne |
537
A |
FRONT BRAKE PUMP |
|

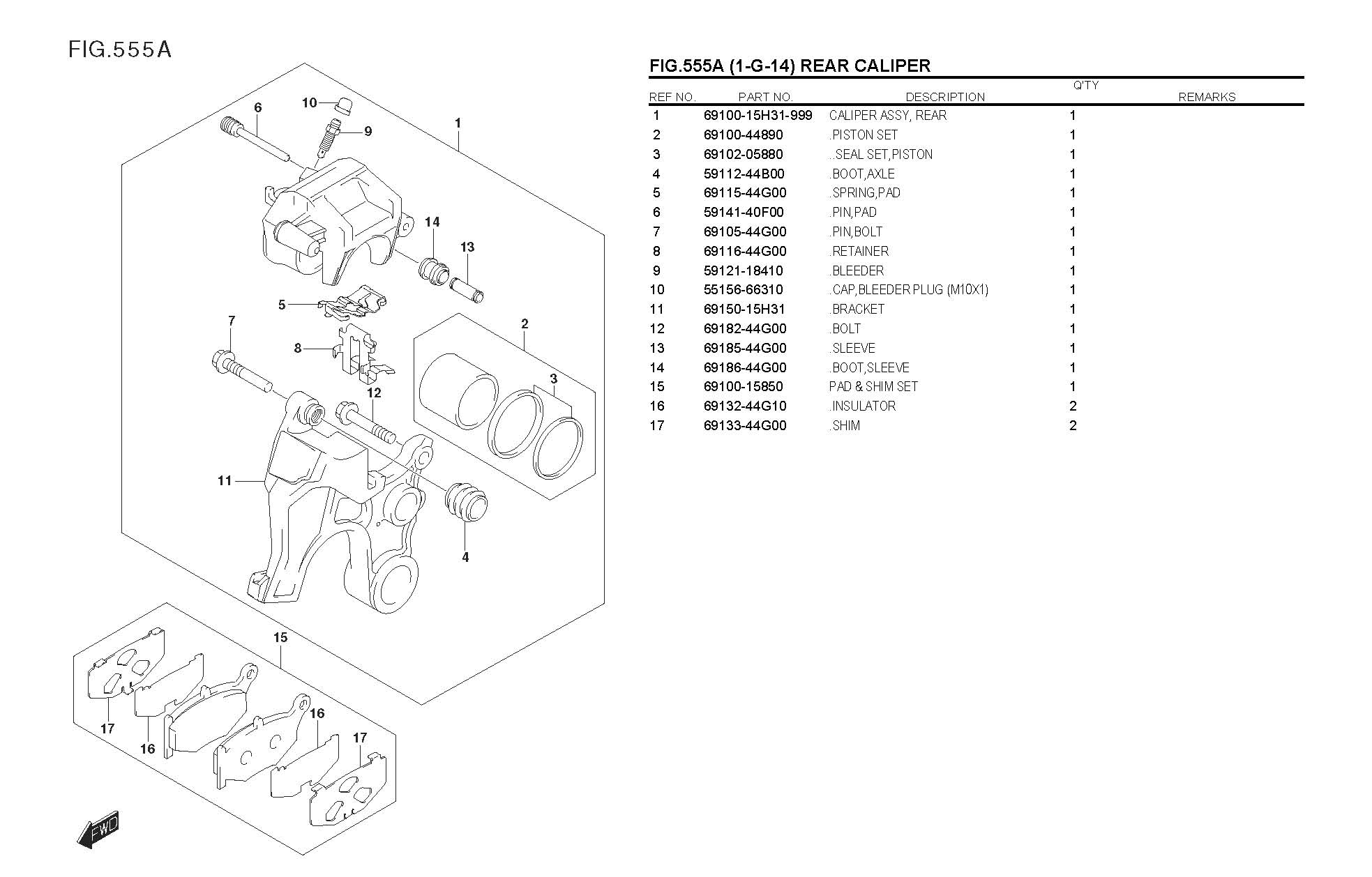

Bremssattel hi. |
555
A |
REAR CALIPER |
|

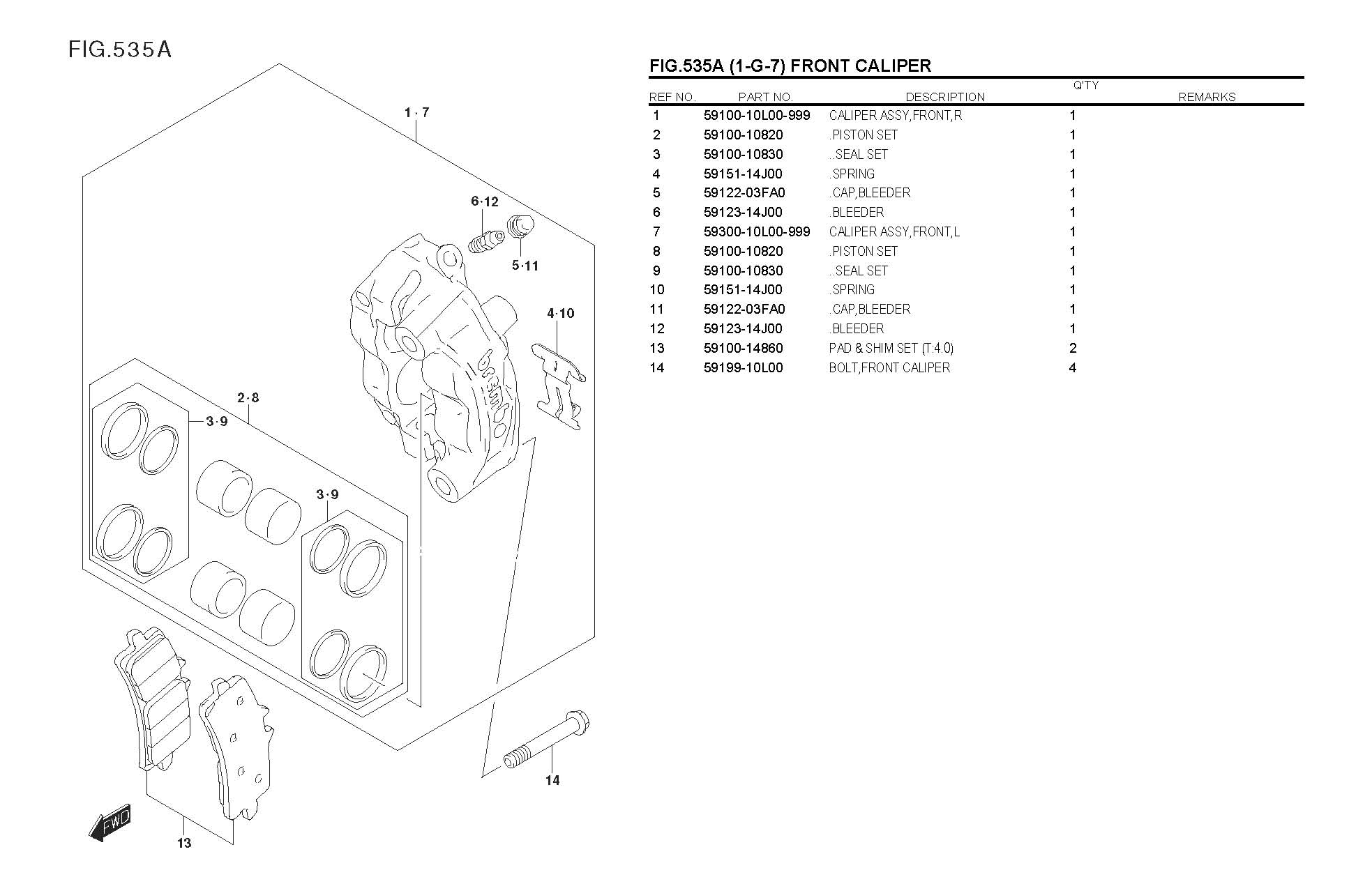

Bremssättel vorne |
535
A |
FRONT CALIPERS |
|

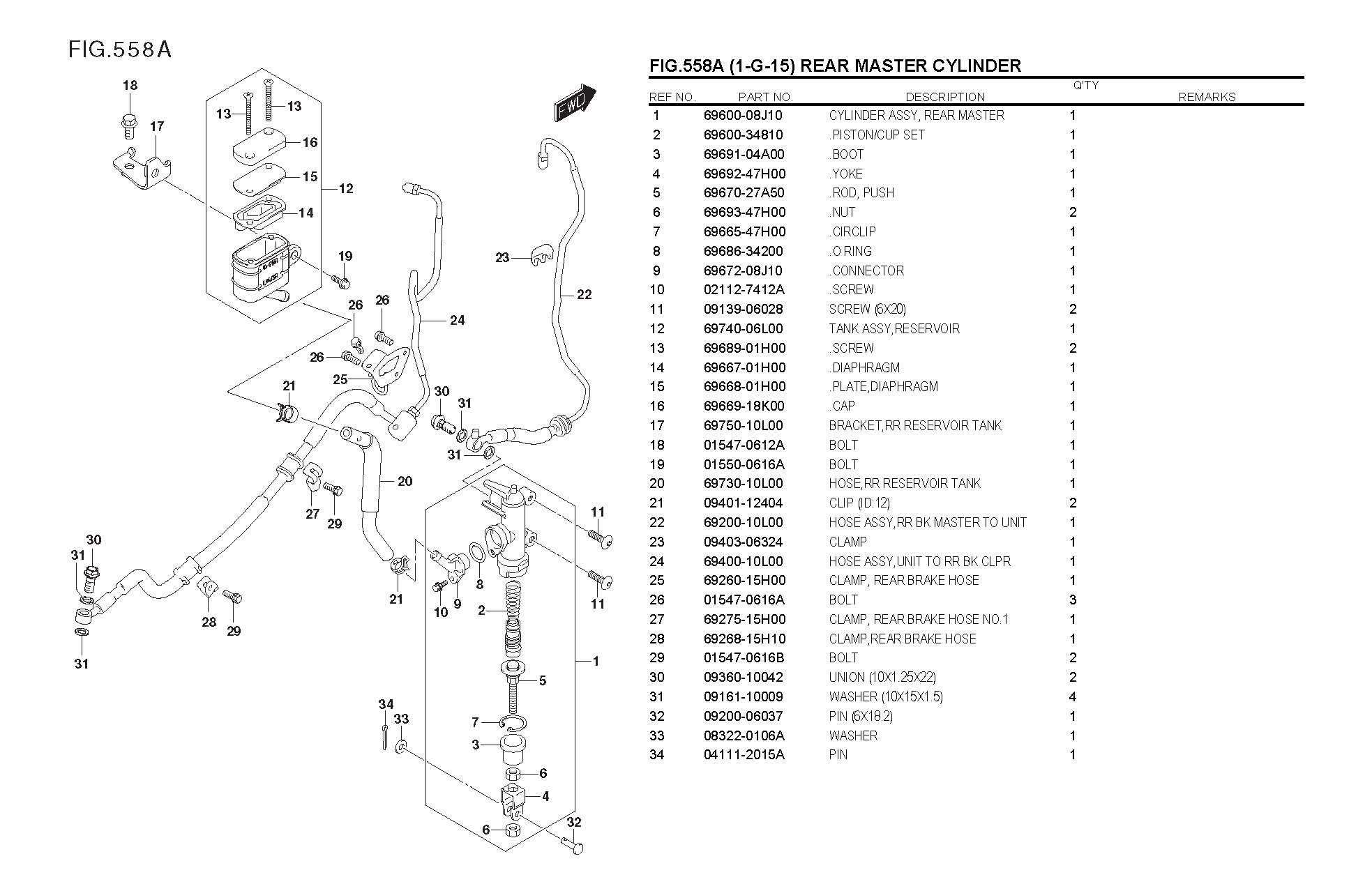

Bremszylinder hi, Bremsschlauch |
558
A |
REAR MASTER CYLINDER |
|

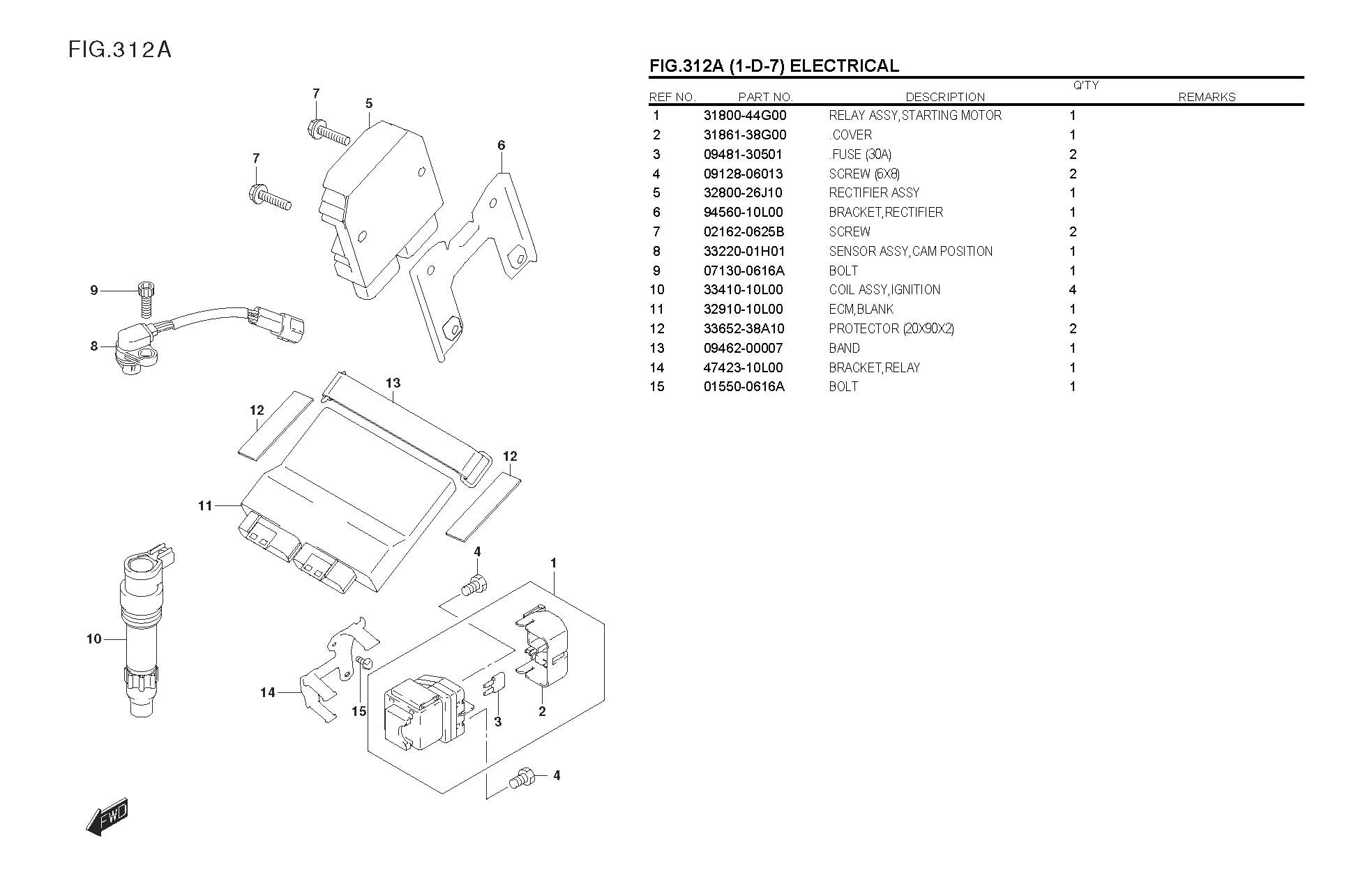

CDI, Regler, Zündspulen, sonstige Bauteile |
312
A |
ELECTRICAL |
|

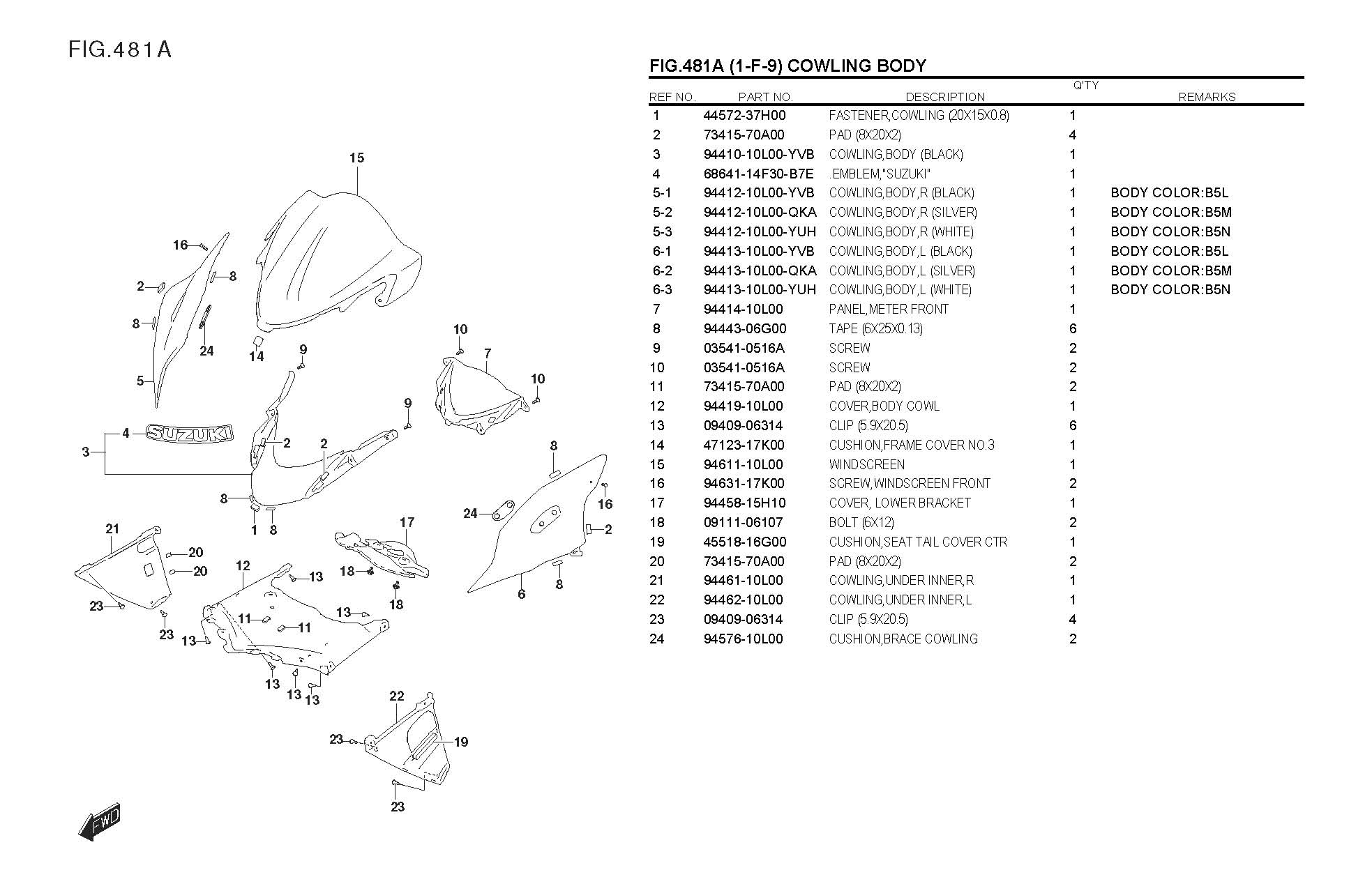

Cockpit - Verkleidung |
481
A |
COWLING BODY |
|

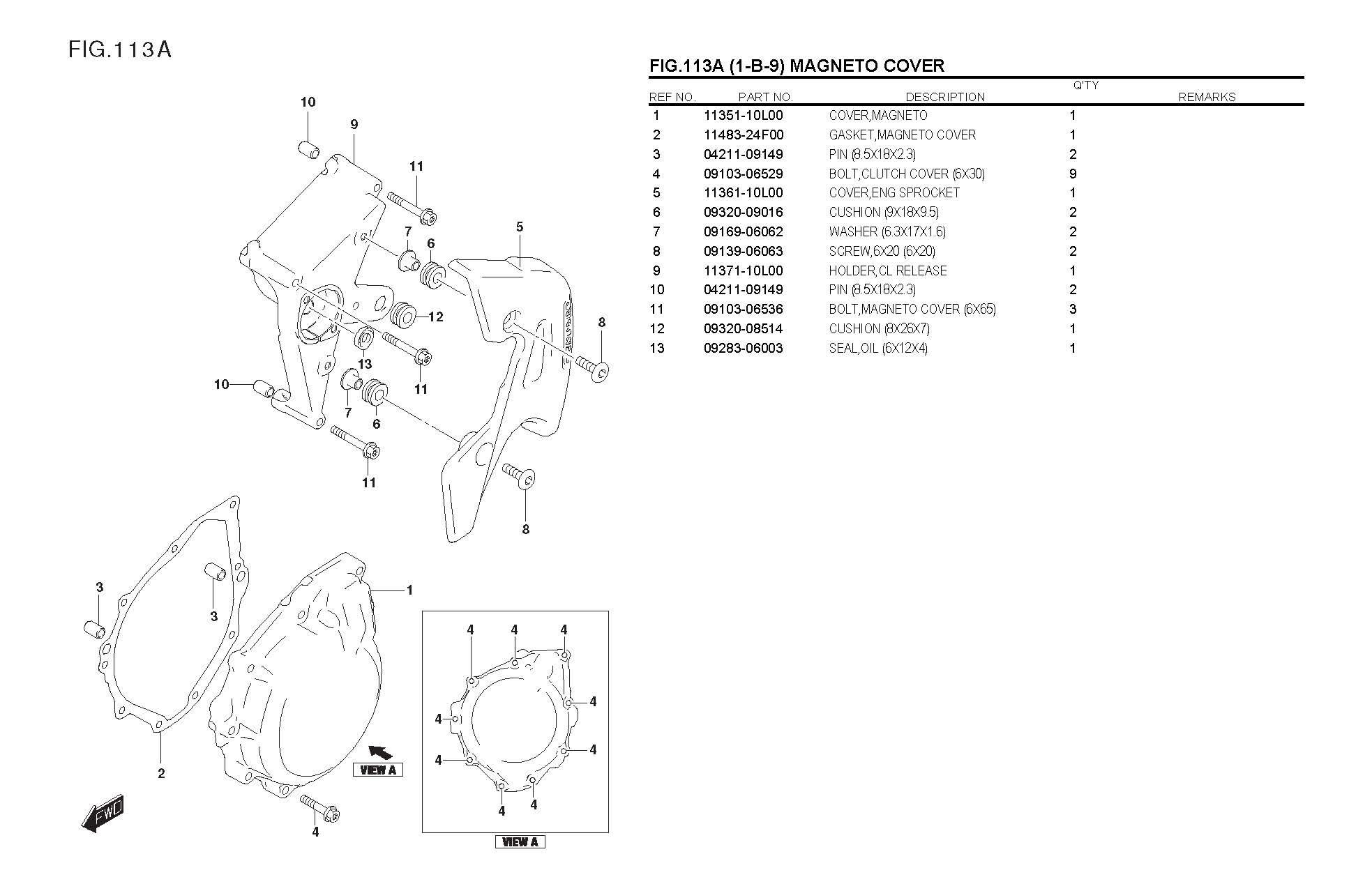

Deckel Lichtmaschine & Ritzel |
113
A |
MAGNETO COVER |
|

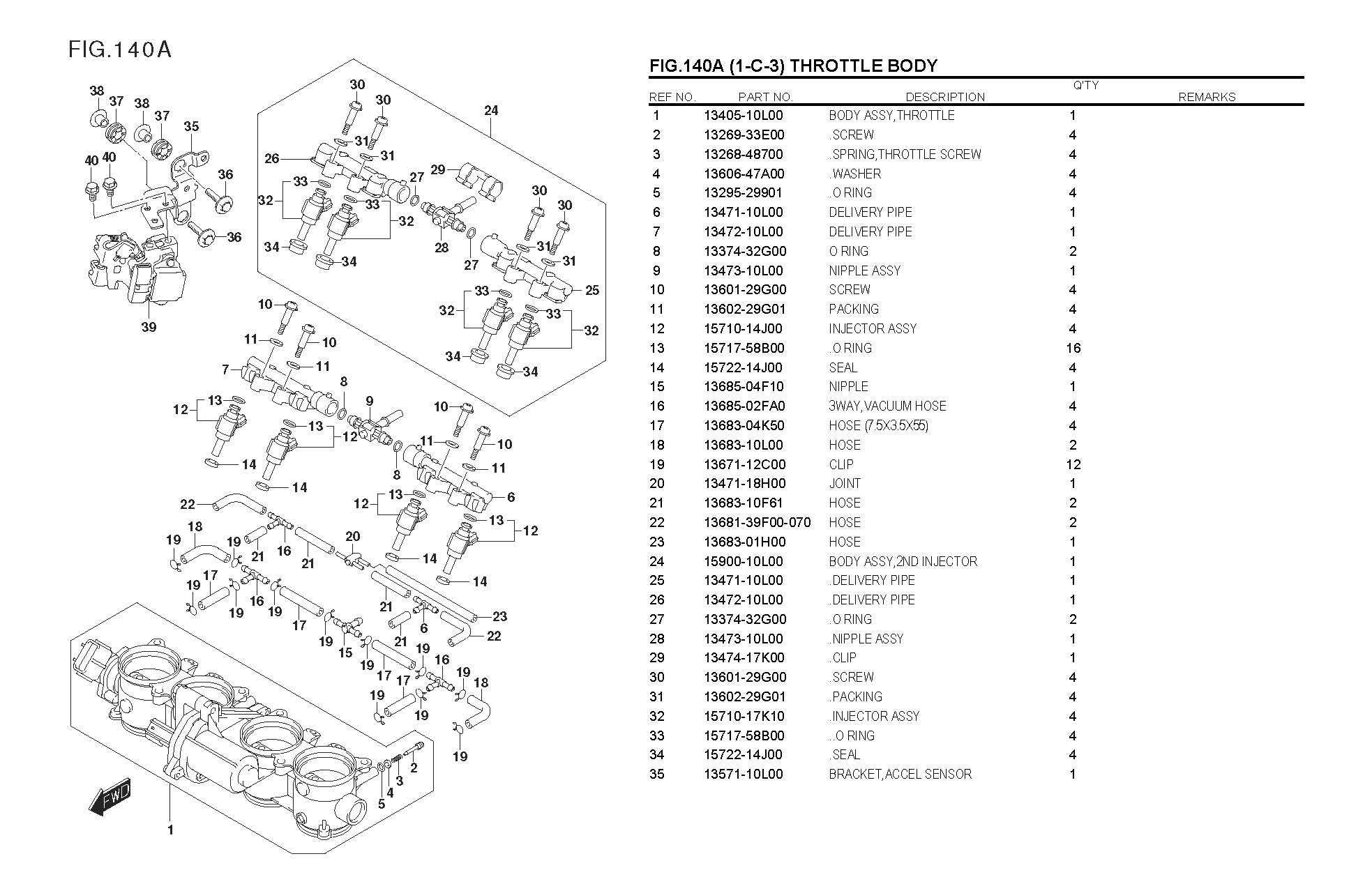

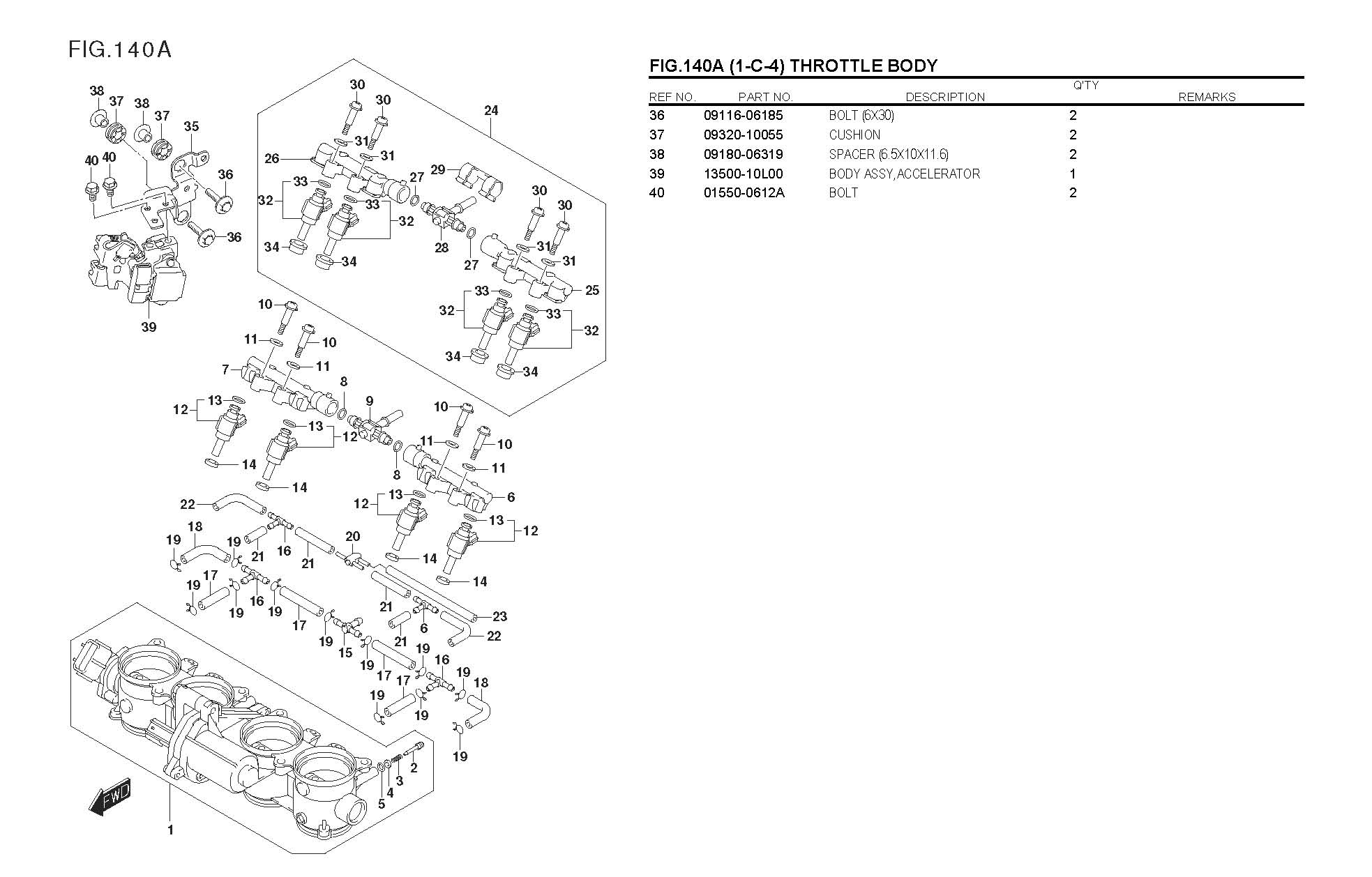

Drosselklappenbrücke (Blatt 1) |
140
A |
THROTTLE BODY HOSE & JOINT (1) |
|
Drosselklappenbrücke (Blatt 2) |
140
A |
THROTTLE BODY HOSE & JOINT (2) |
|

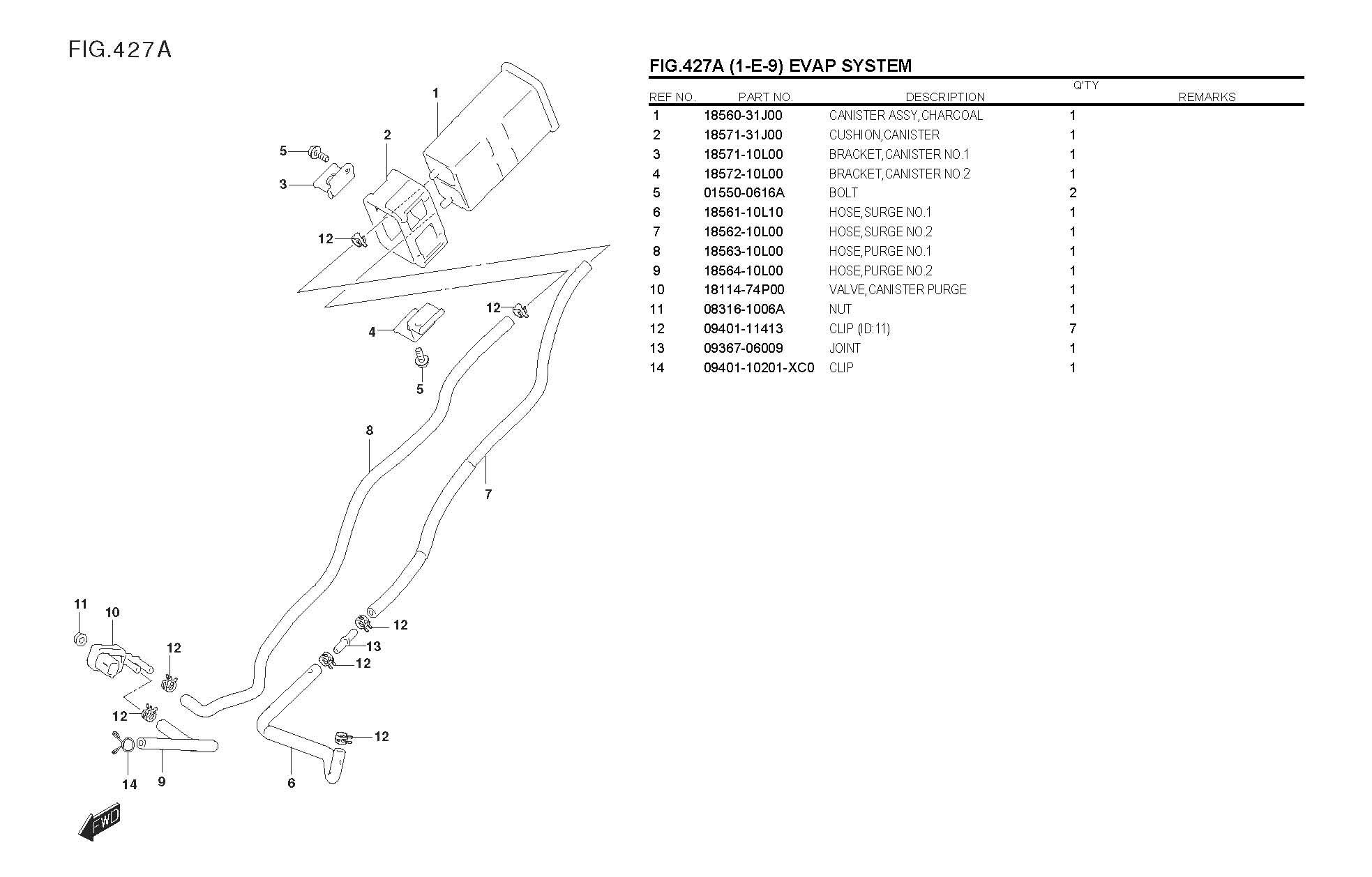

EVAP SYSTEM (E33) |
427
A |
EVAP SYSTEM (E33) |
|

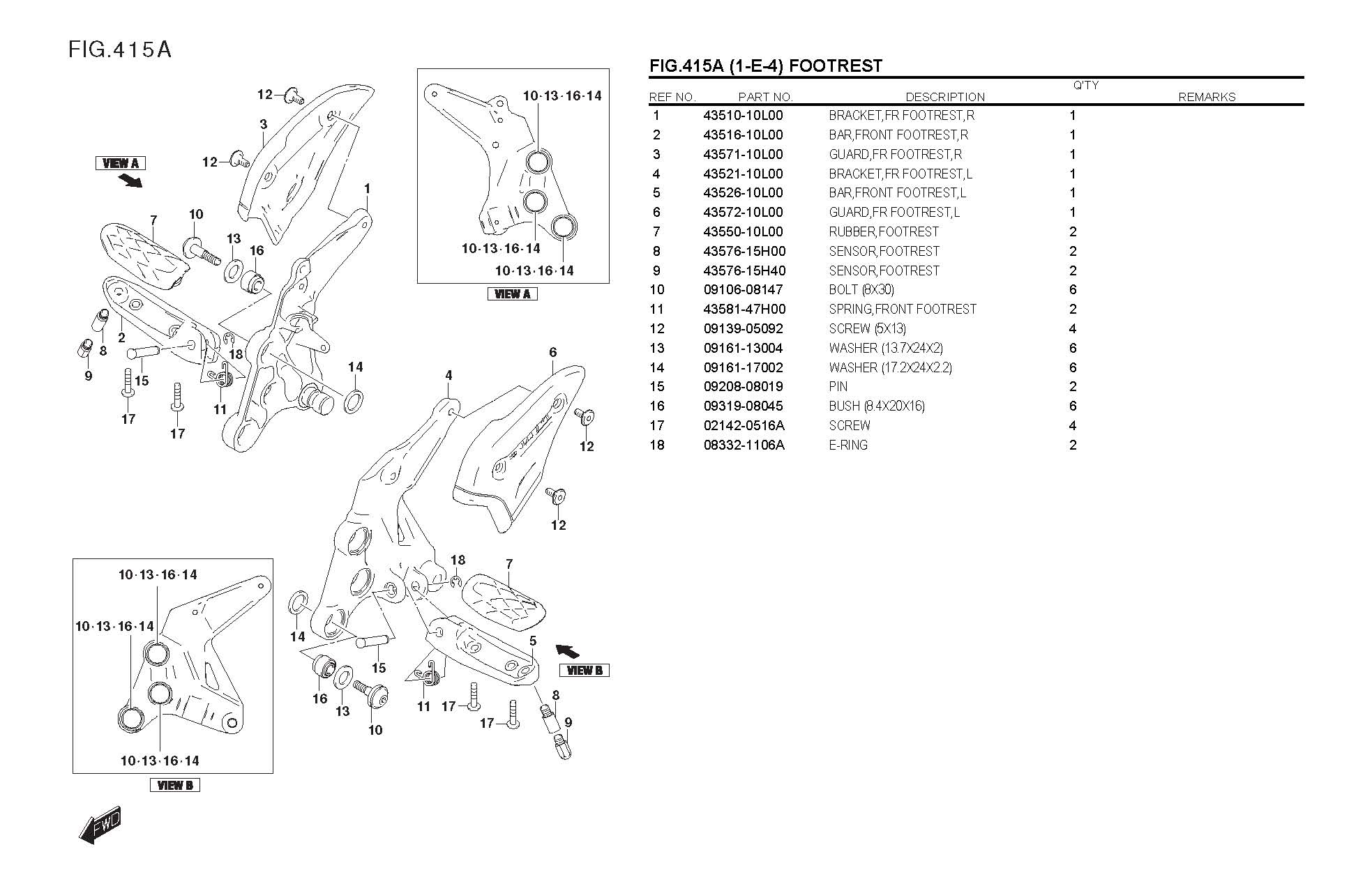

Fußrastenanlage |
415
A |
FOOTREST |
|

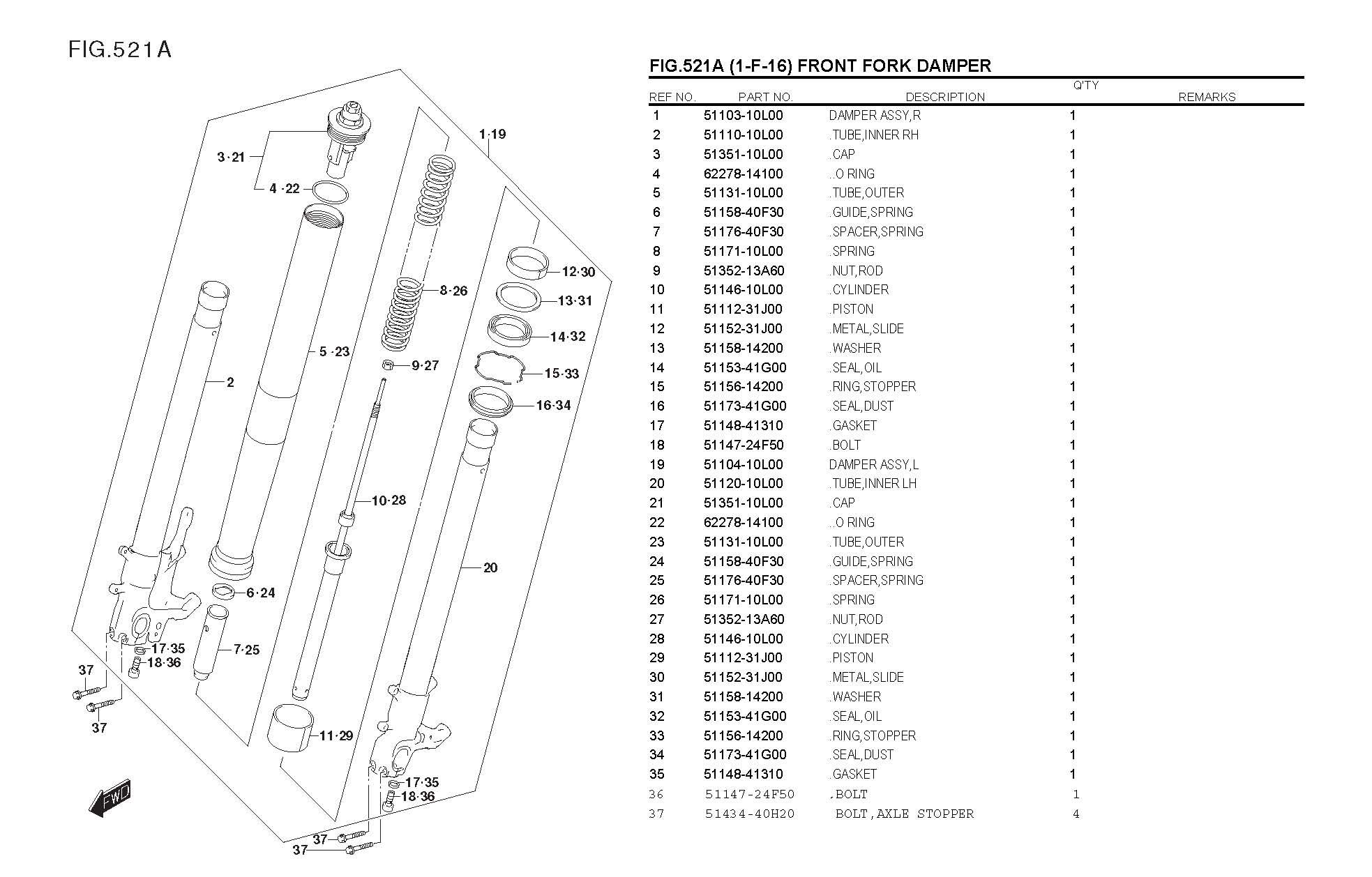

Gabel |
521
A |
FRONT FORK DAMPER |
|

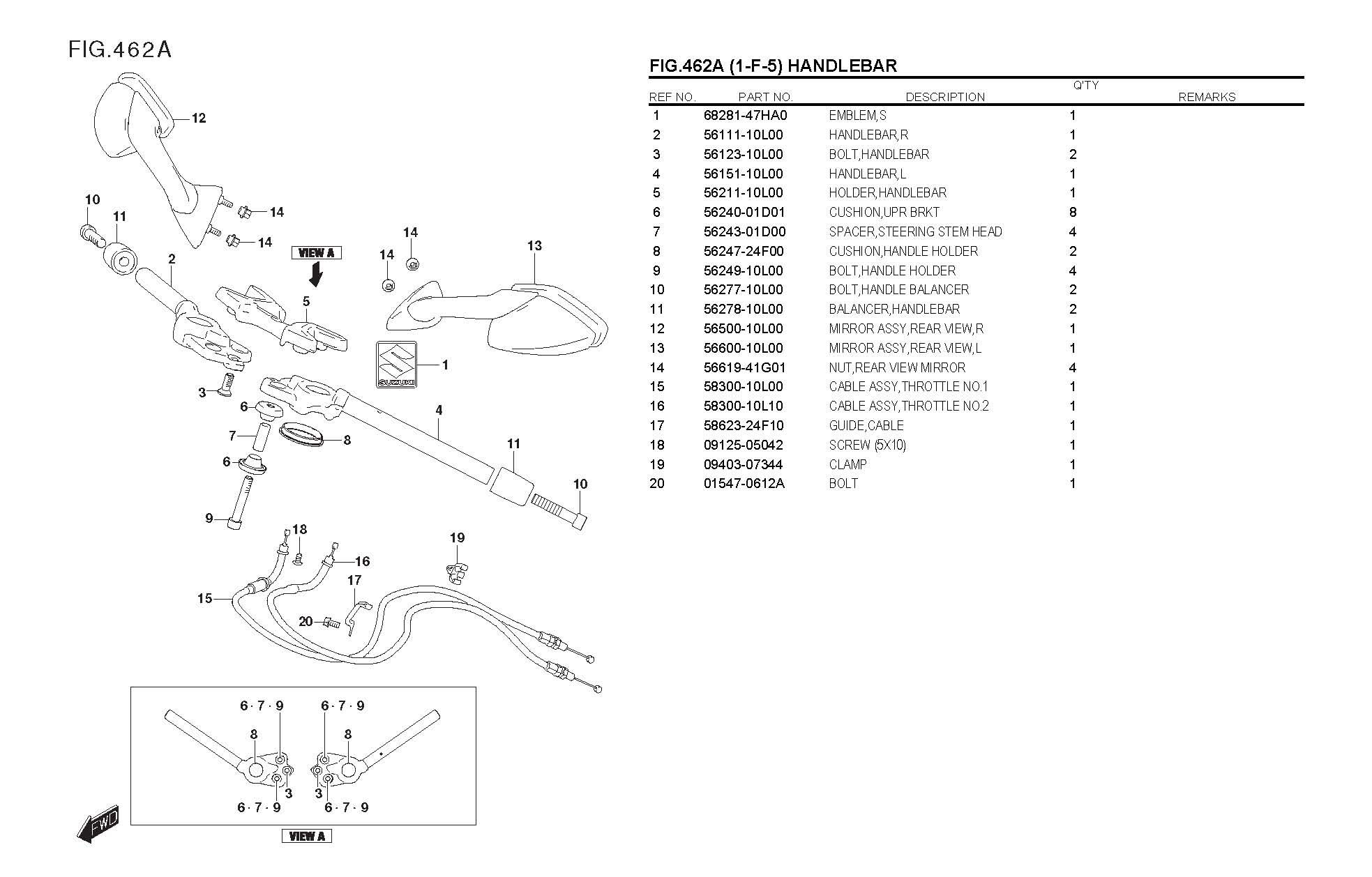

Gas- & Chokezüge, Abdeckplatte mit Lenker, Spiegel |
462
A |
HANDLEBAR & MIRRORS |
|

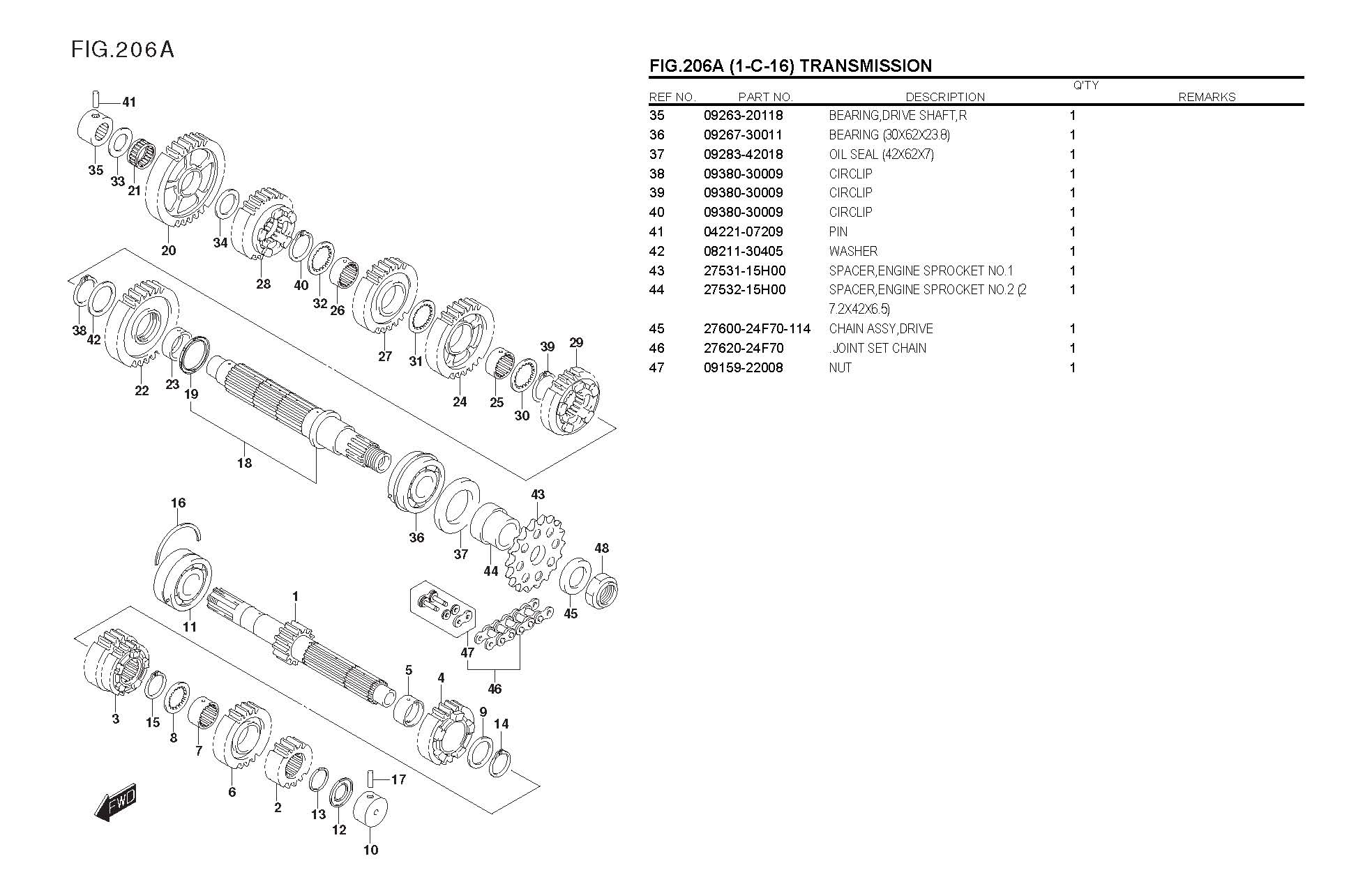

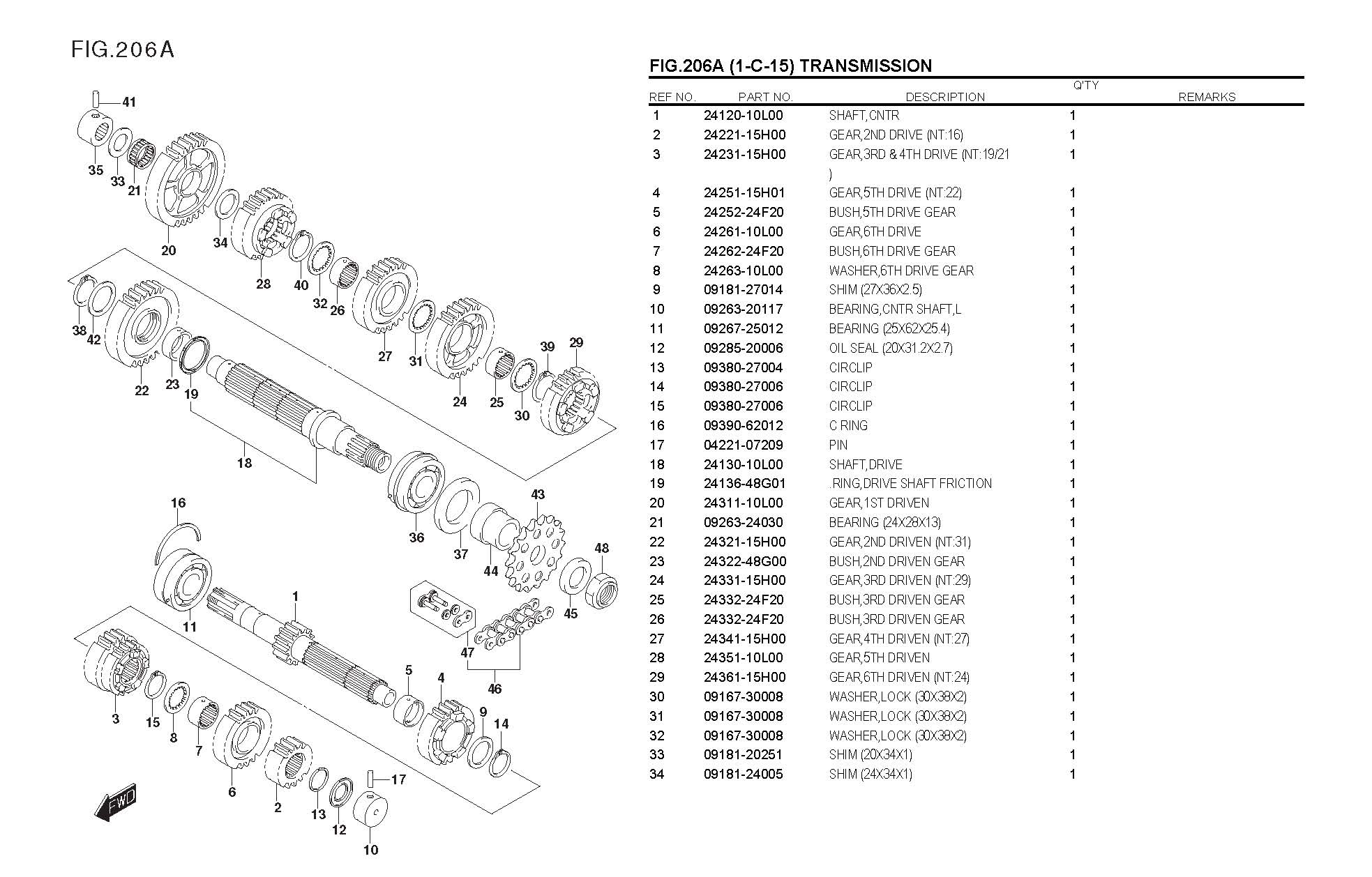

Getriebe (Blatt 1) |
206
A |
TRANSMISSION (1) |
|
Getriebe (Blatt 2) |
206
A |
TRANSMISSION (2) |
|

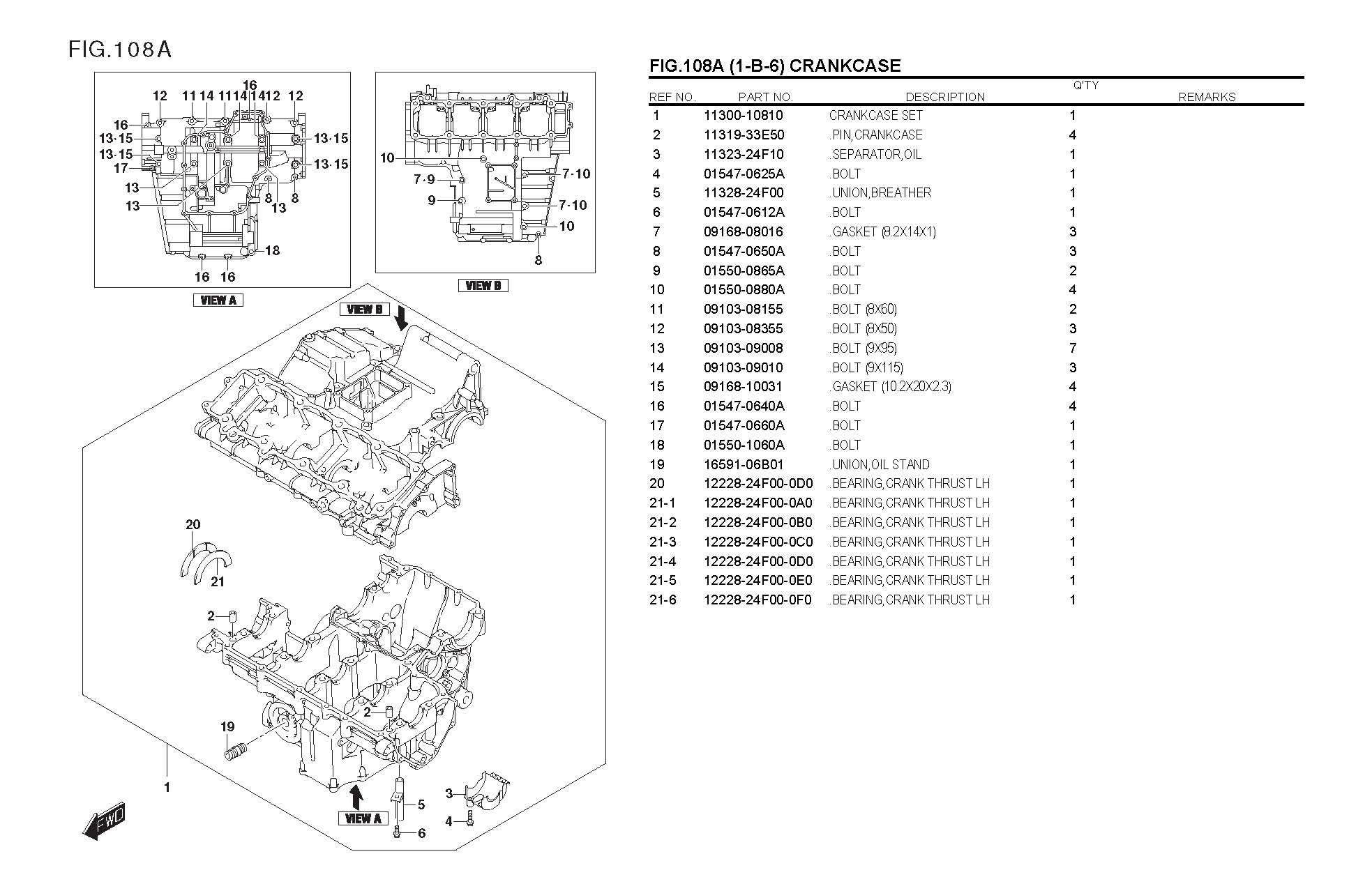

Getriebe Gehäuse |
108
A |
CRANKCASE |
|

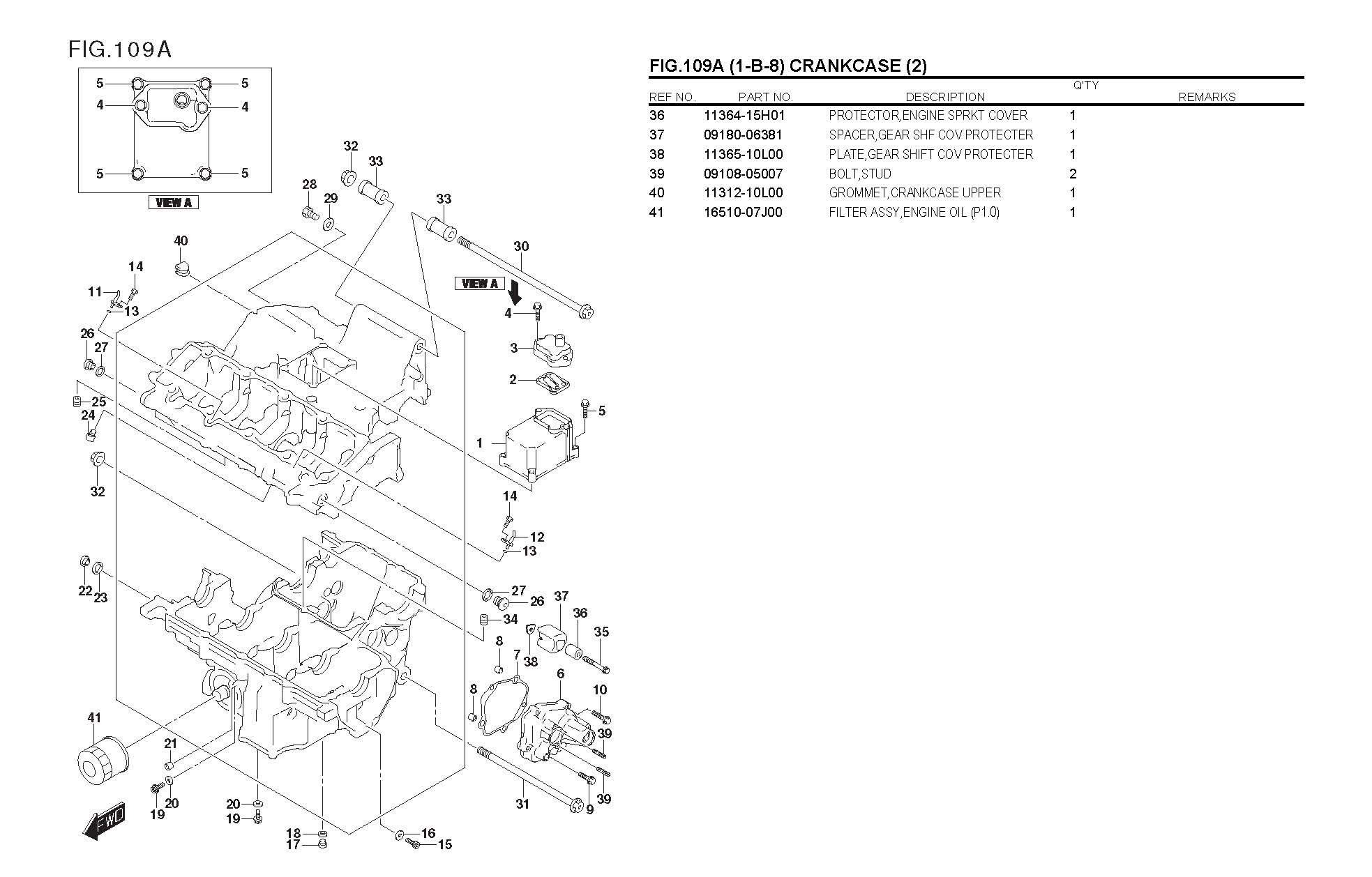

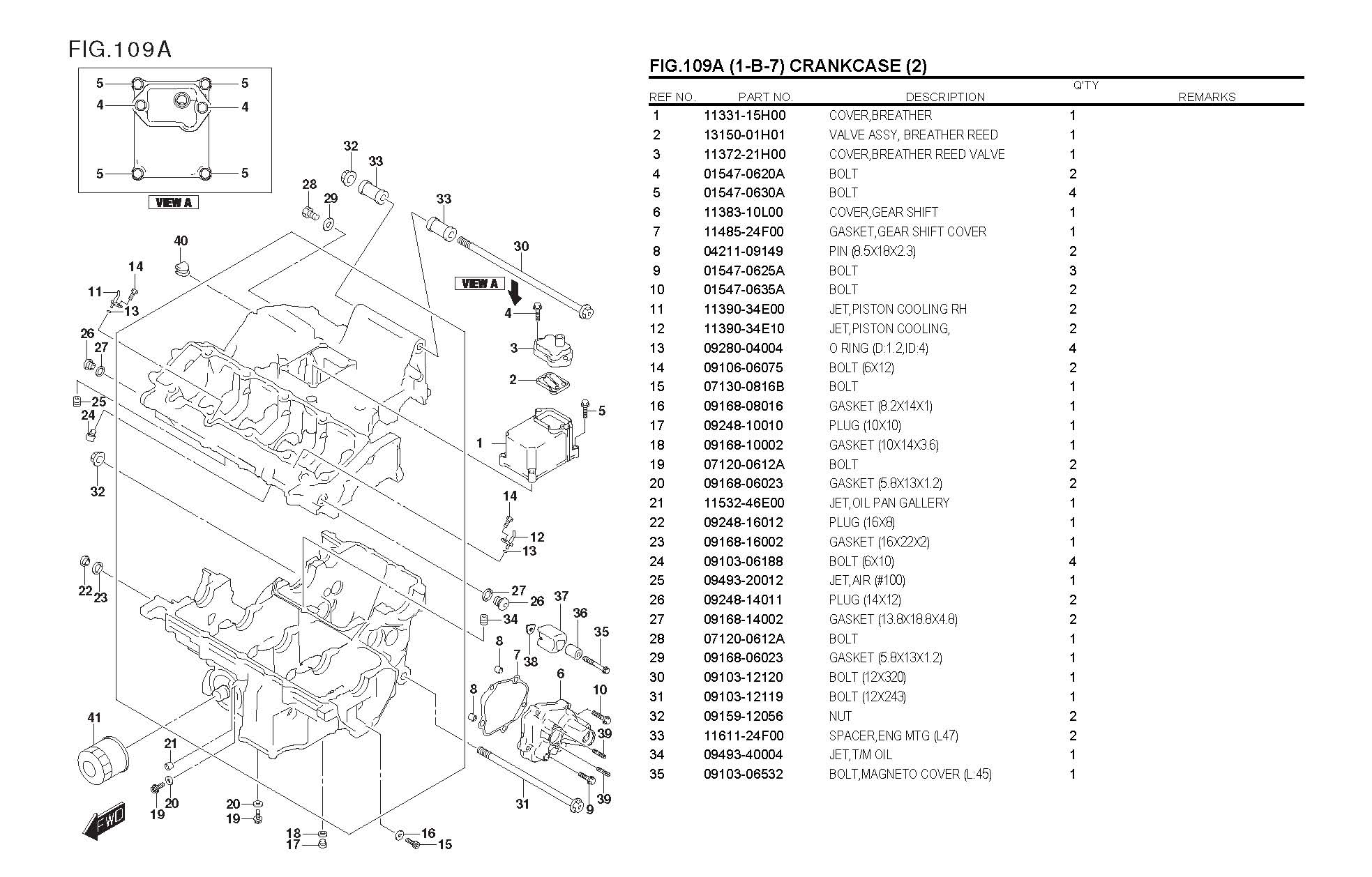

Getriebedeckel (Blatt 1) |
109
A |
CRANKCASE Parts (2.1) |
|
Getriebedeckel (Blatt 2) |
109
A |
CRANKCASE Parts (2.2) |
|

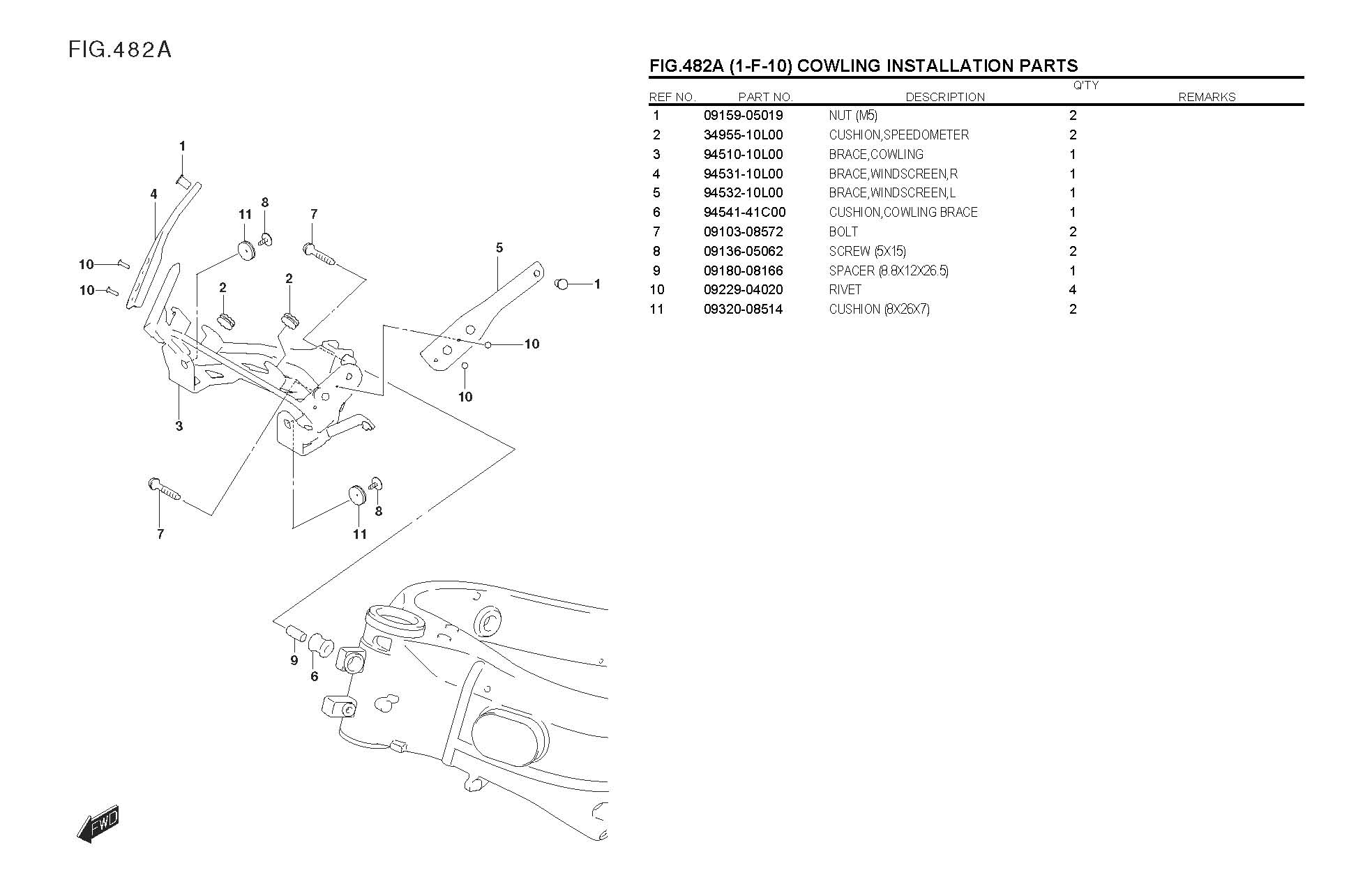

Geweih, RamAir-Kanäle |
482
A |
COWL BODY INSTALLATION PARTS |
|

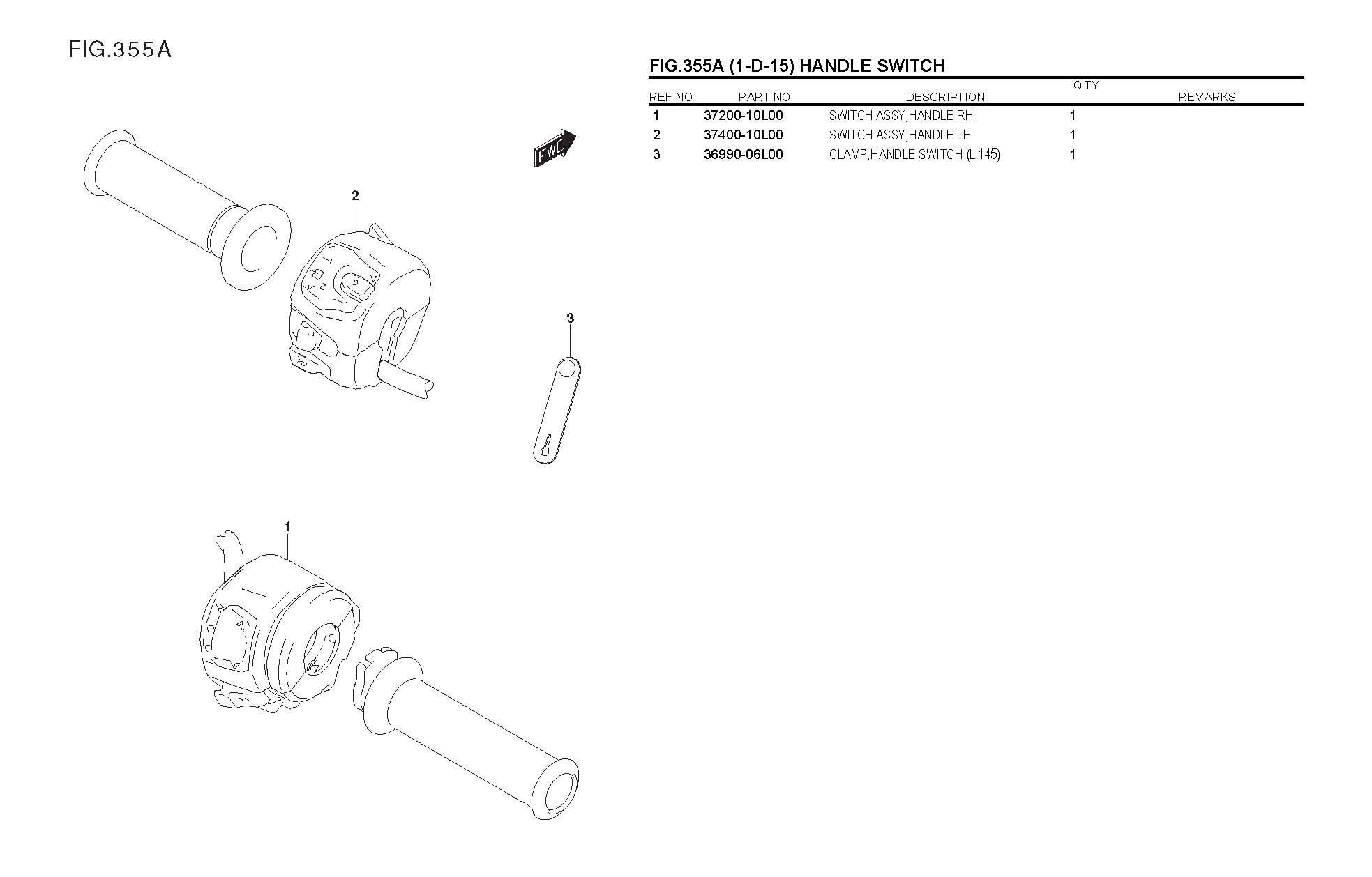

Griffe / Lenkerschalter li. & re. |
355
A |
HANDLE SWITCH |
|

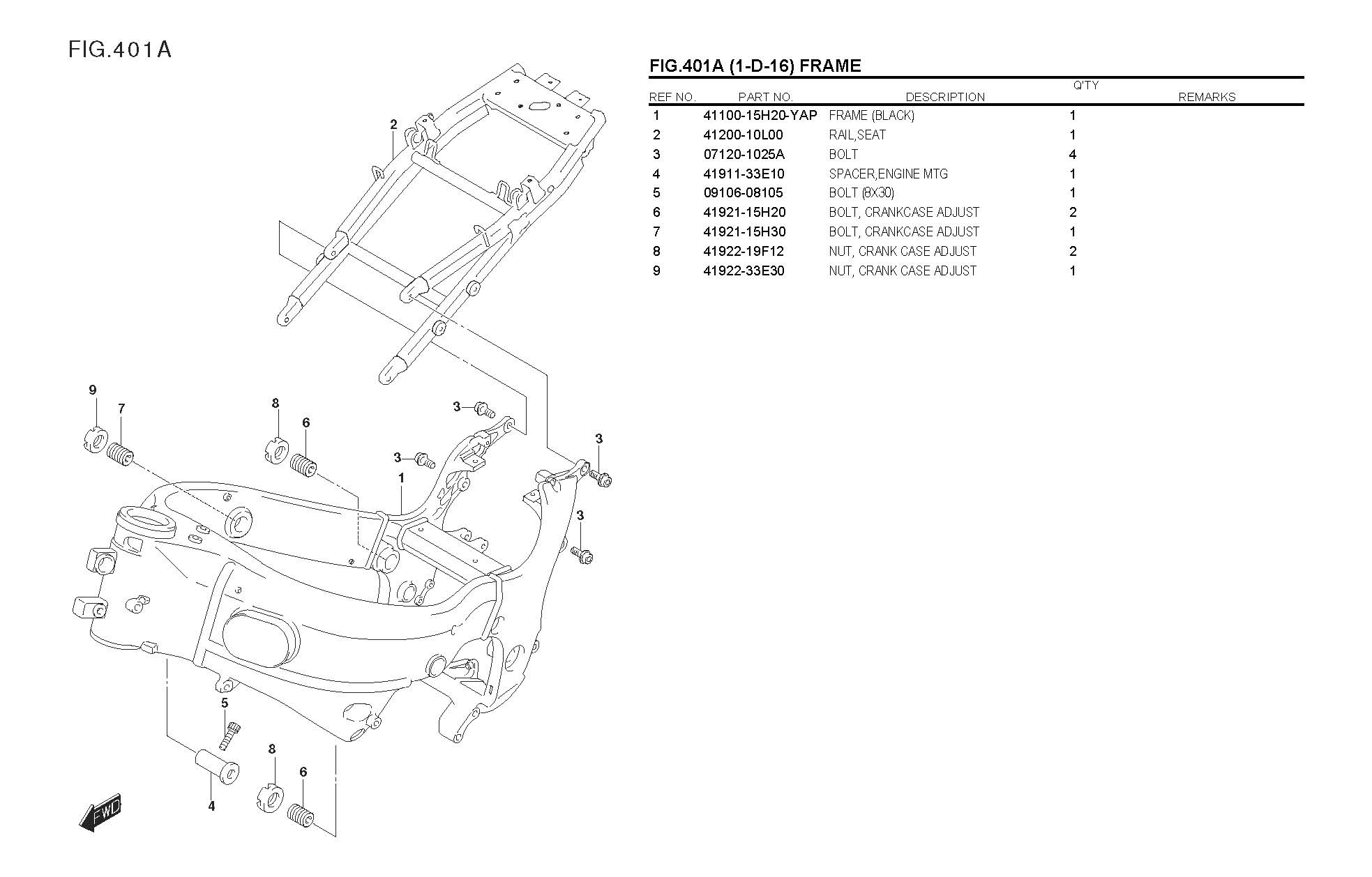

Haupt- & Heckrahmen |
401
A |
FRAME |
|

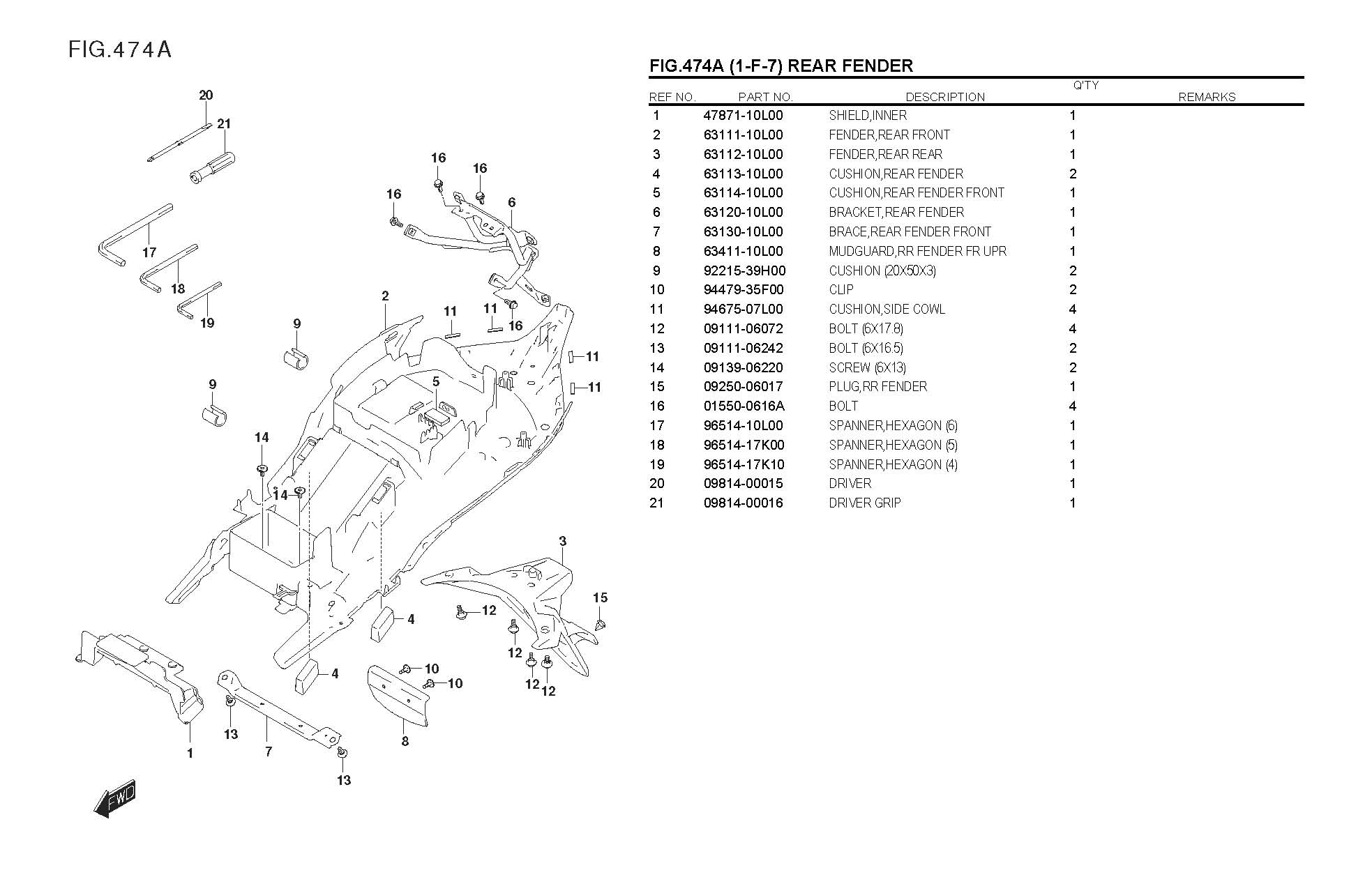

Heck - Unterverkleidung |
474
A |
REAR FENDER |
|

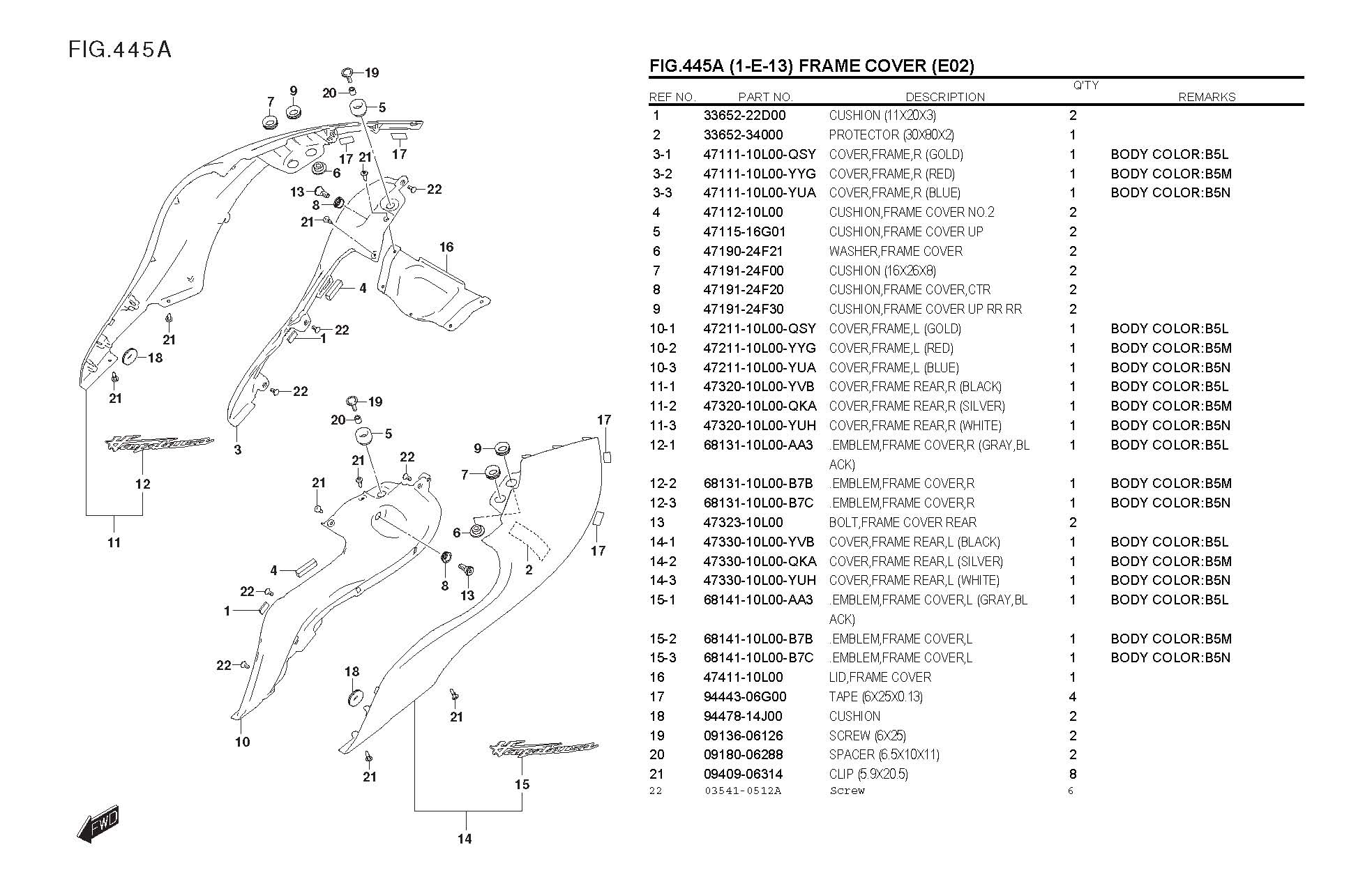

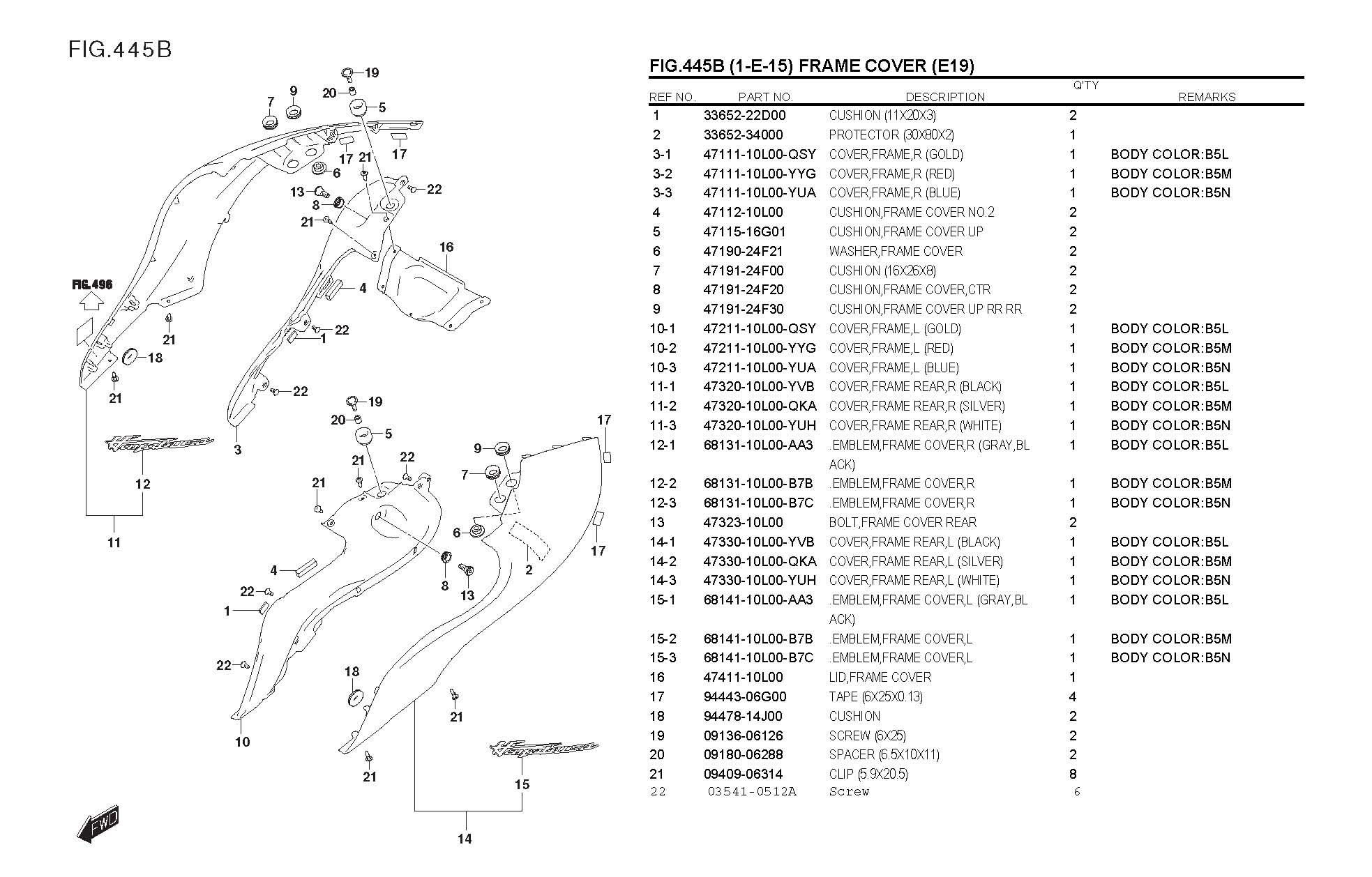

Heckverkleidung (Blatt 1) |
445
A |
FRAME COVER (E02) |
|
Heckverkleidung (Blatt 2) |
445
B |
FRAME COVER (E19) |
|

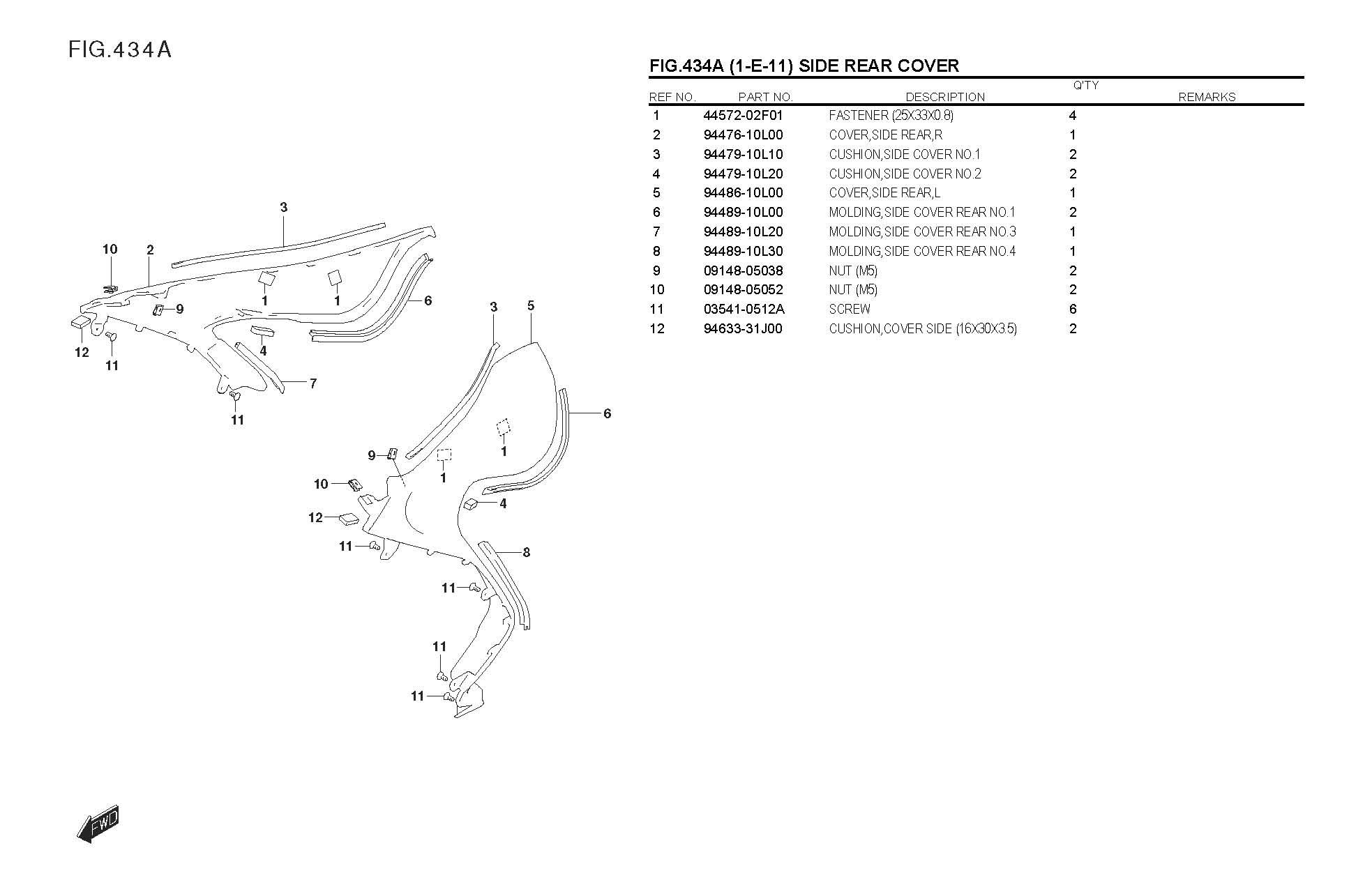

Heckverkleidung - seitlich |
434
A |
SIDE REAR COVER |
|

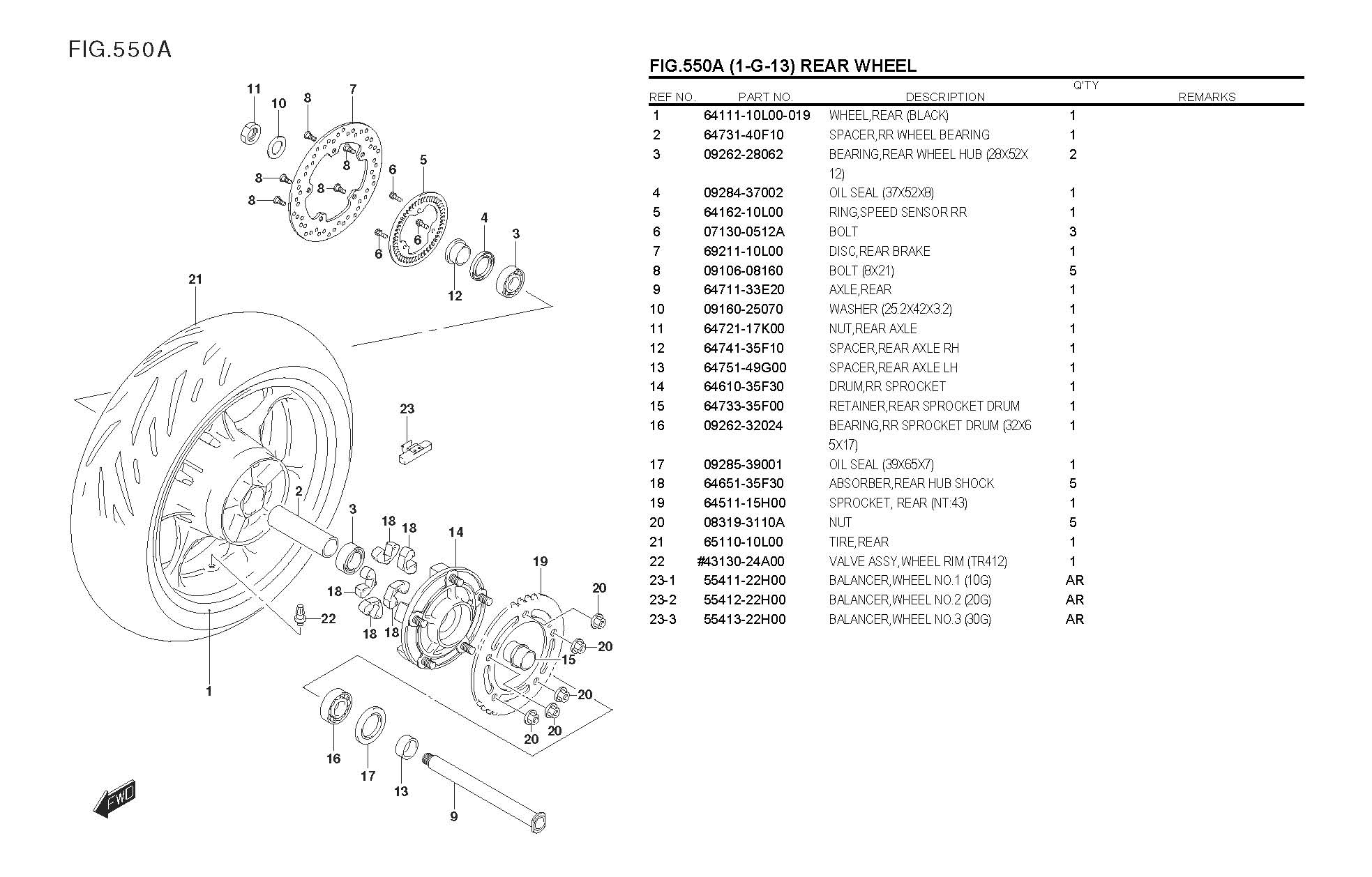

Hinterrad, Bremsscheibe, Kettenradträger |
550
A |
REAR WHEEL |
|

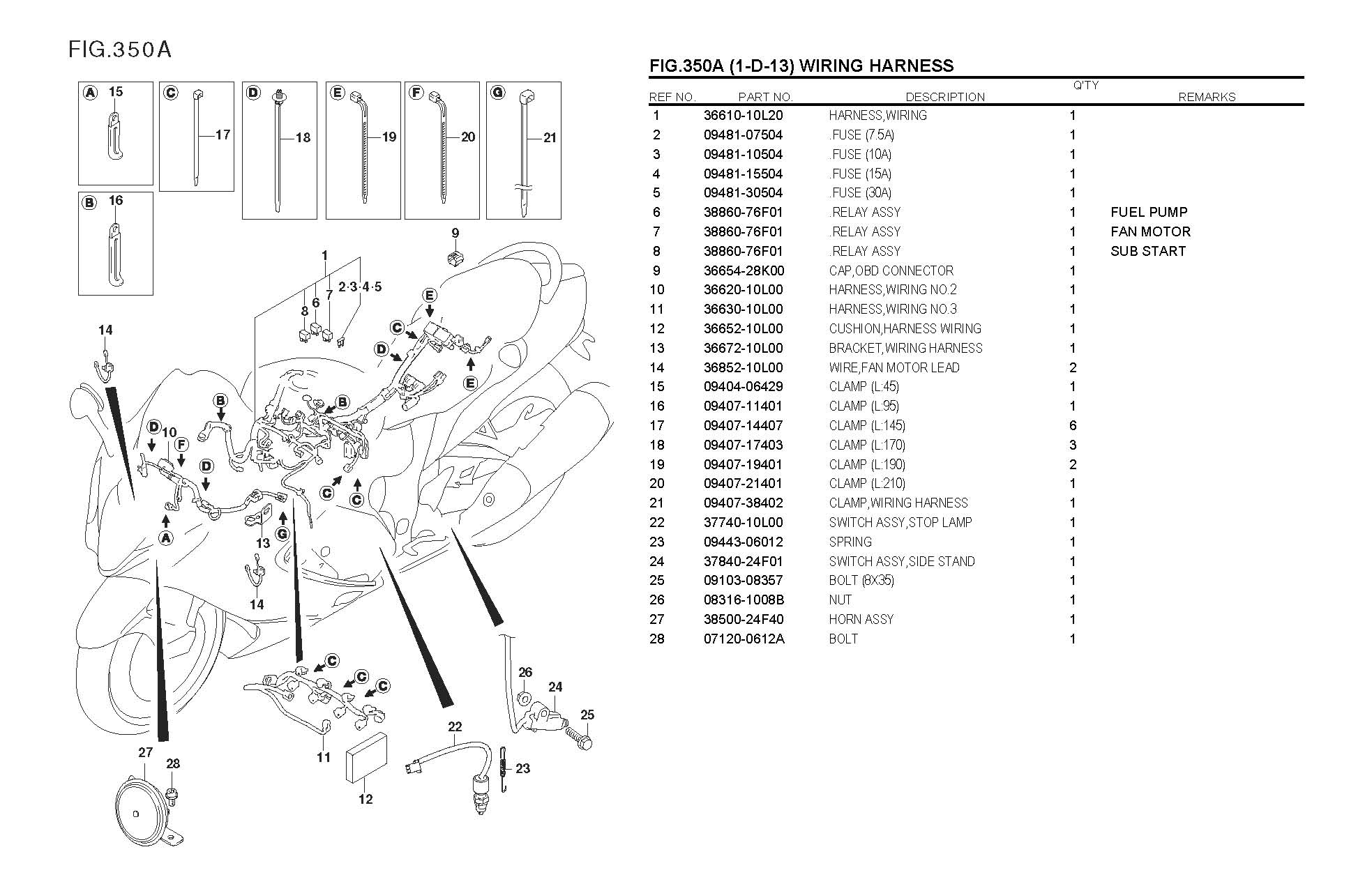

Kabelbaum, Zündschloß & Tankdeckel |
350
A |
WIRING HARNESS |
|

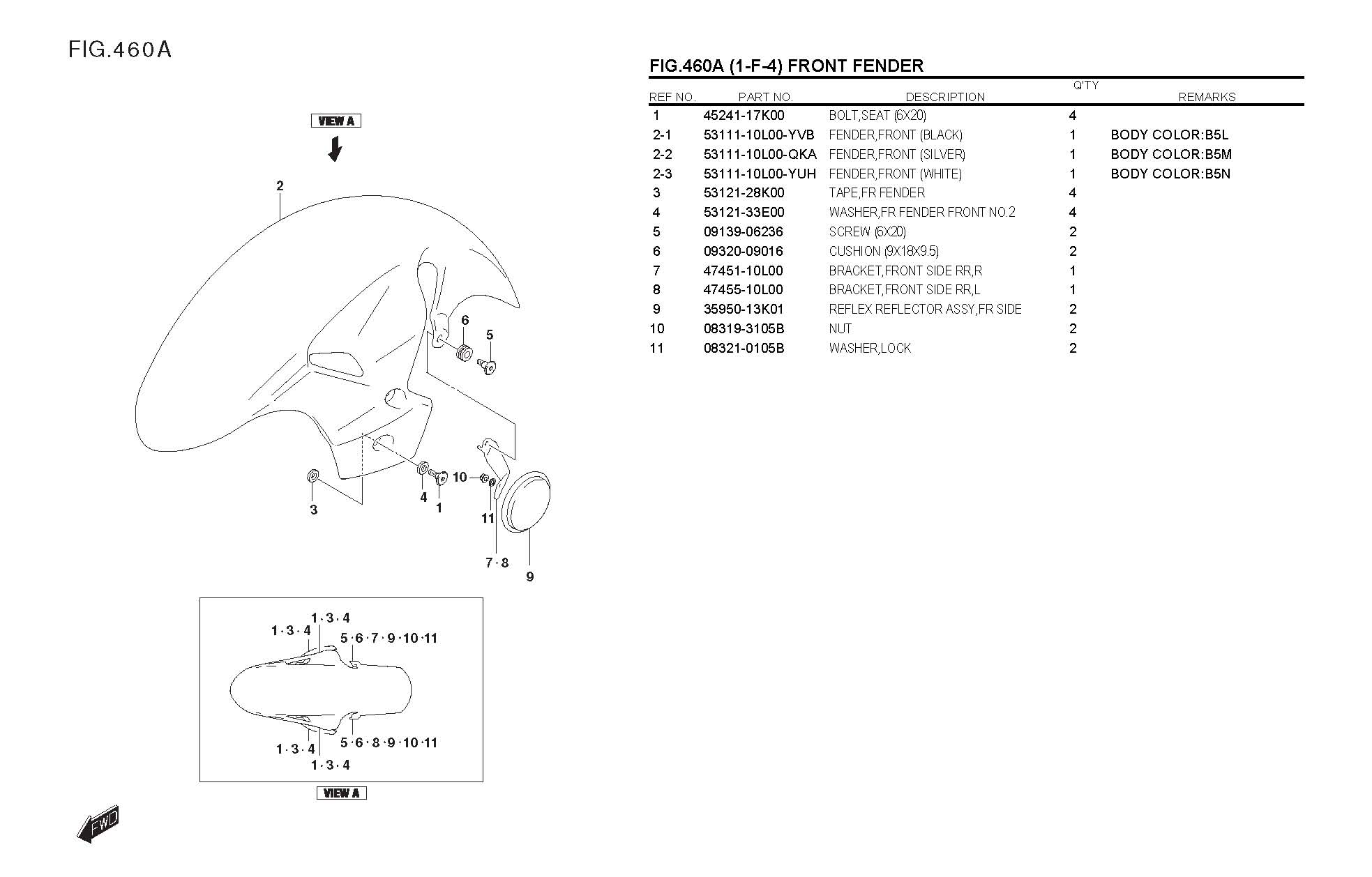

Kotflügel vorne |
460
A |
FRONT FENDER |
|

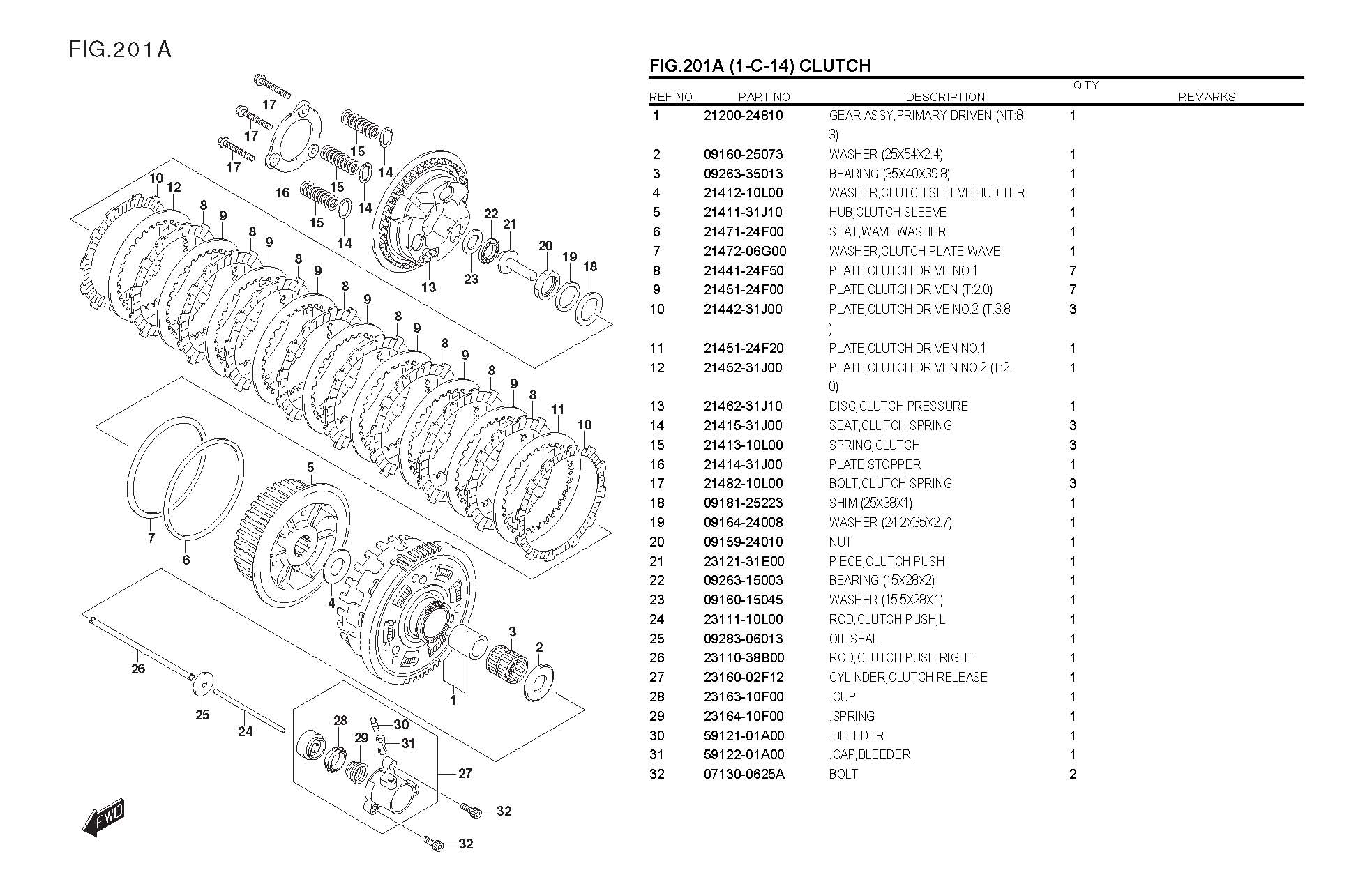

Kupplung |
201
A |
CLUTCH |
|

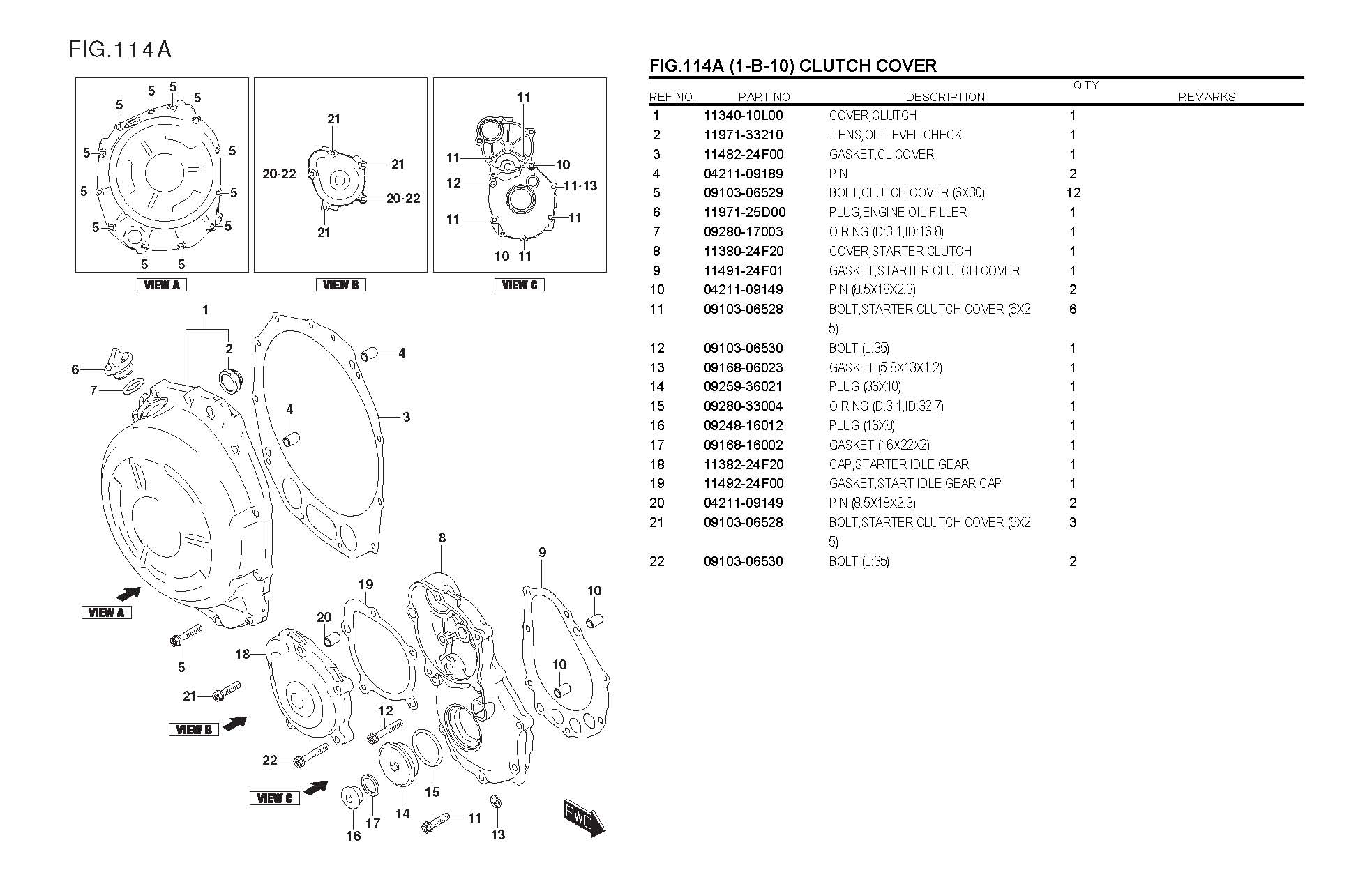

Kupplungsdeckell |
114
A |
CLUTCH COVER |
|

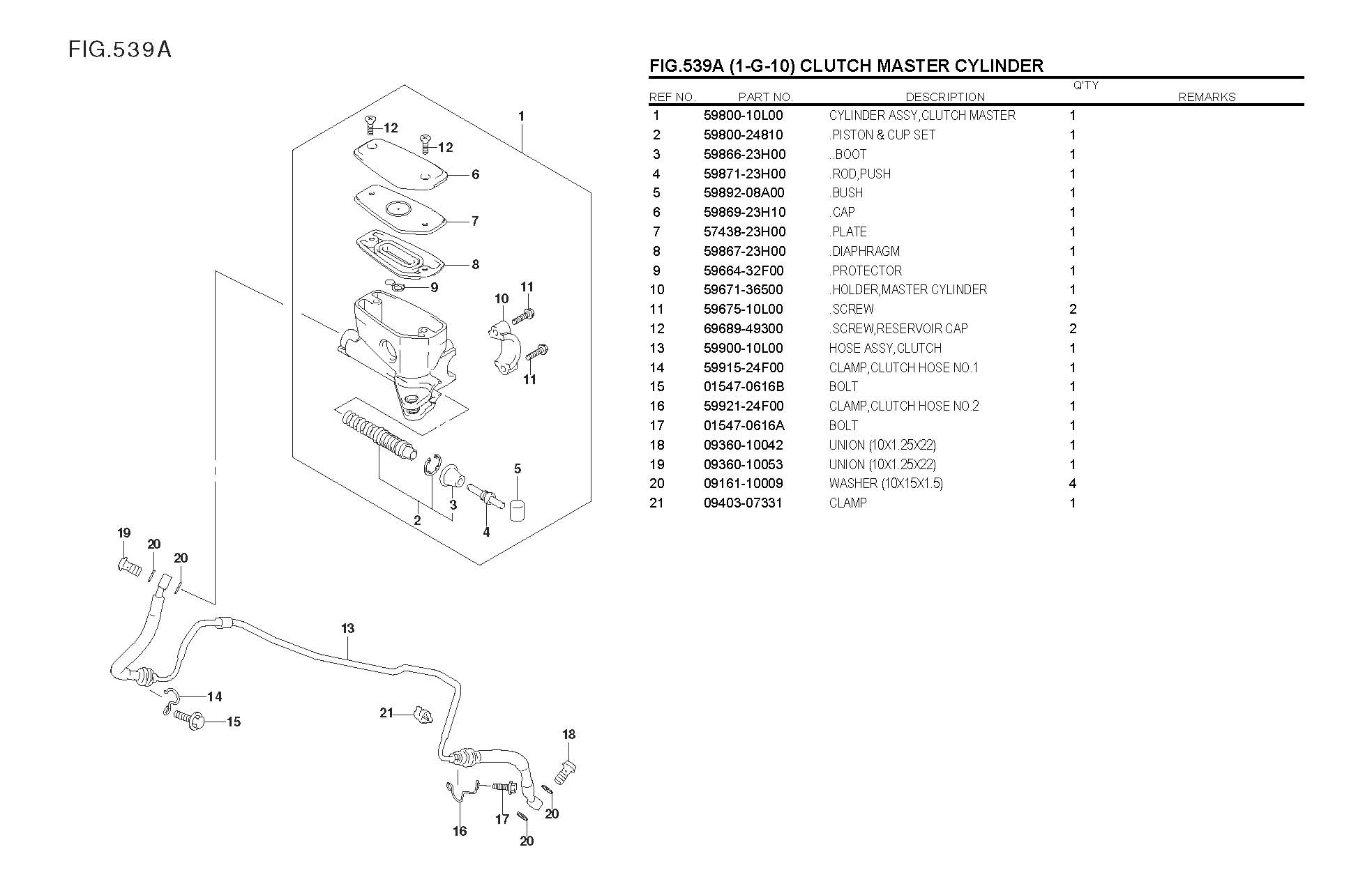

Kupplungsleitung u. Geber/Pumpe |
539
A |
CLUTCH HOSE & PUMP |
|

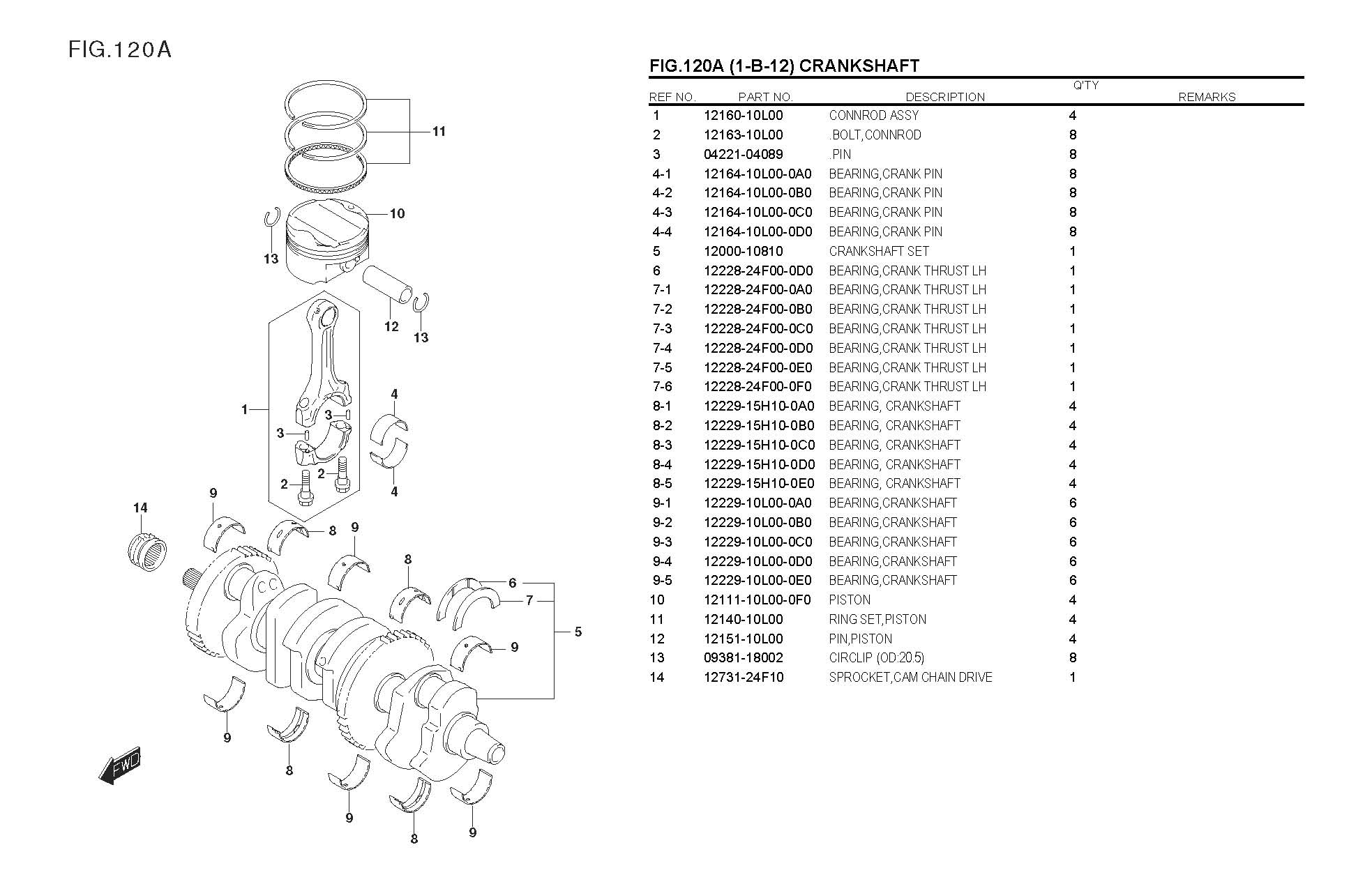

Kurbelwelle |
120
A |
CRANKSHAFT |
|

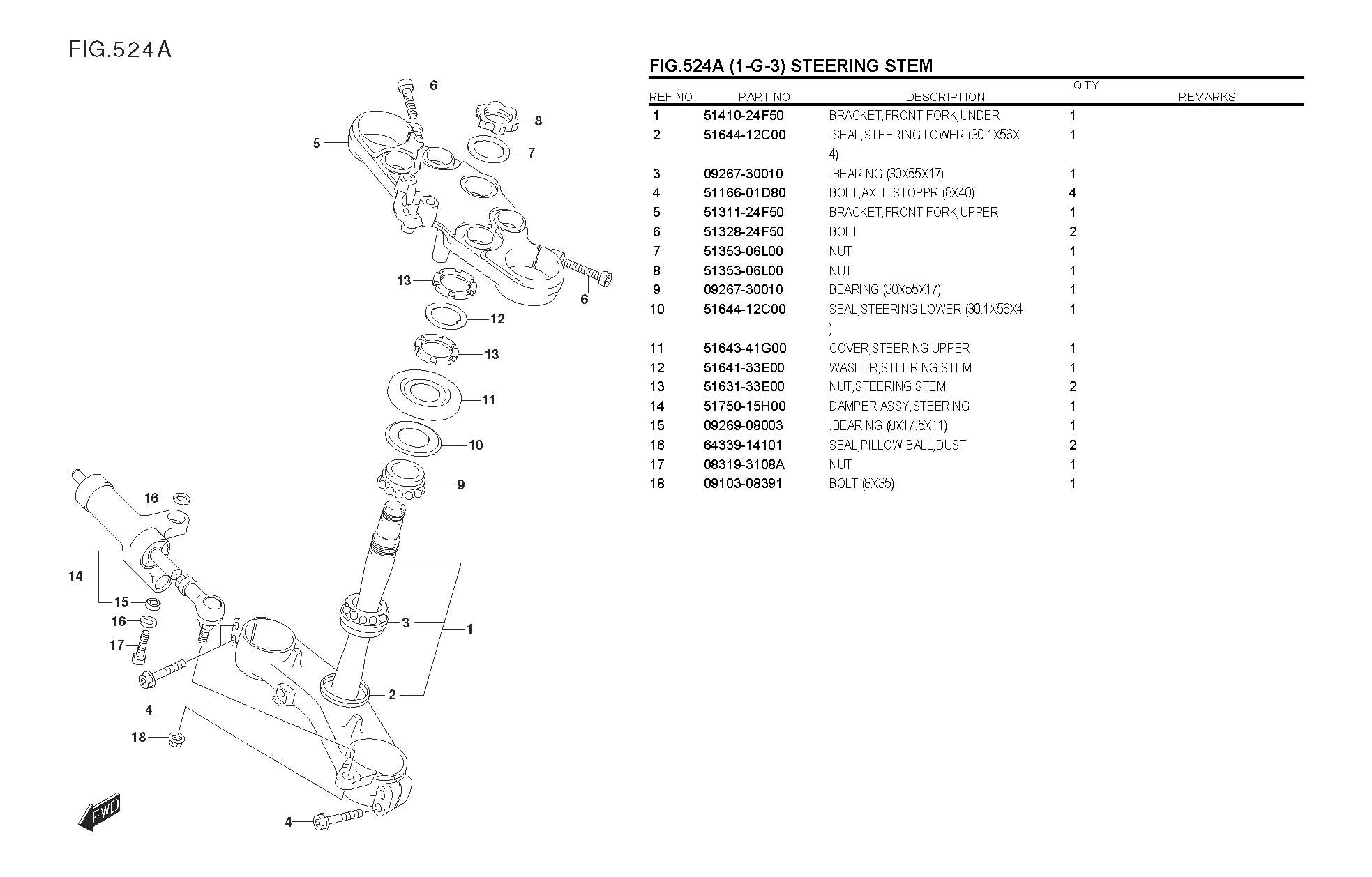

Lenkungsdämpfer, Gabelbrücken (oben & unten) |
524
A |
BRACKET - STEERING STEM |
|

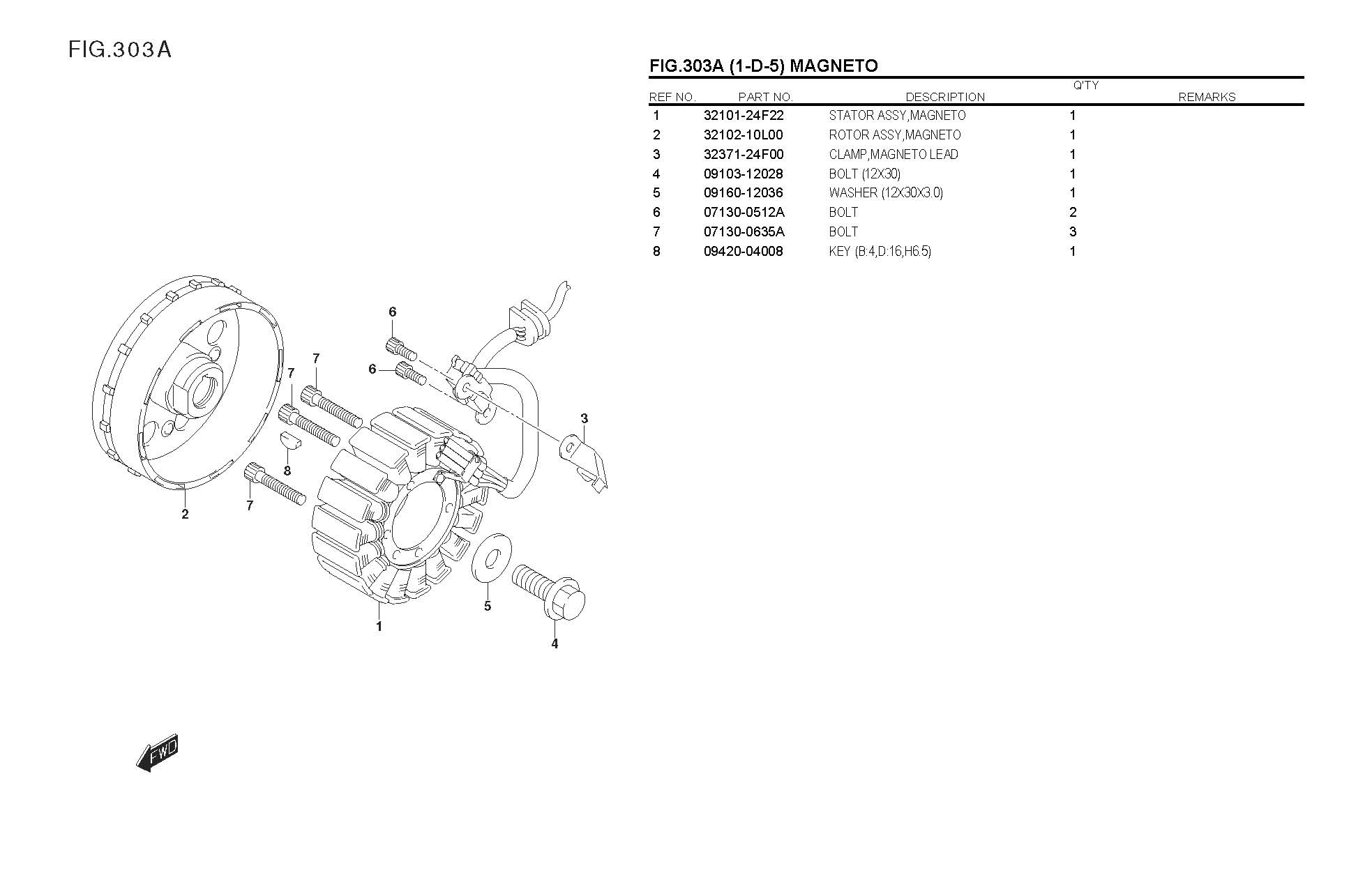

Lichtmaschine & Rotor |
303
A |
MAGNETO |
|

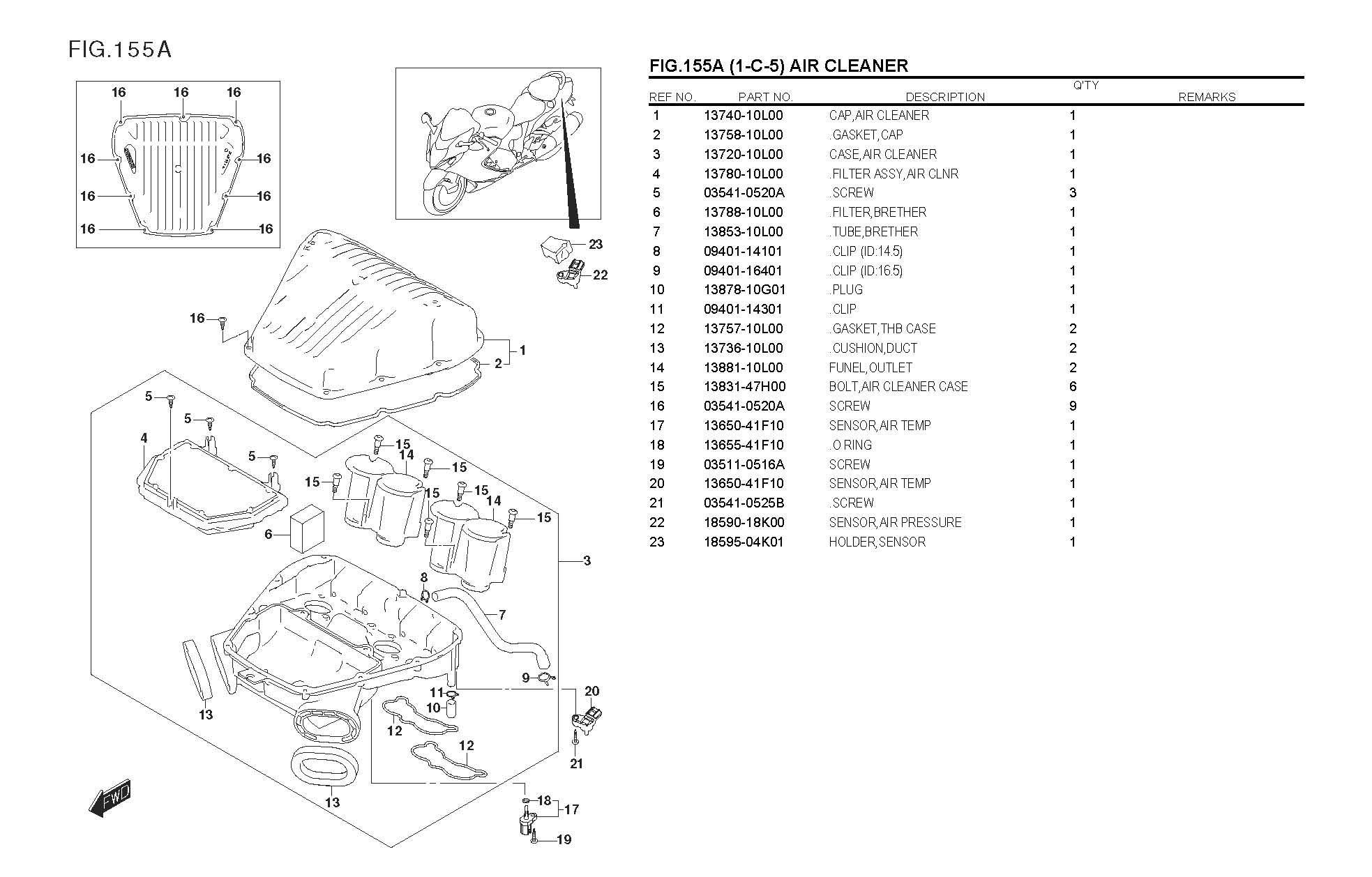

Luftfilter |
155
A |
AIR CLEANER |
|

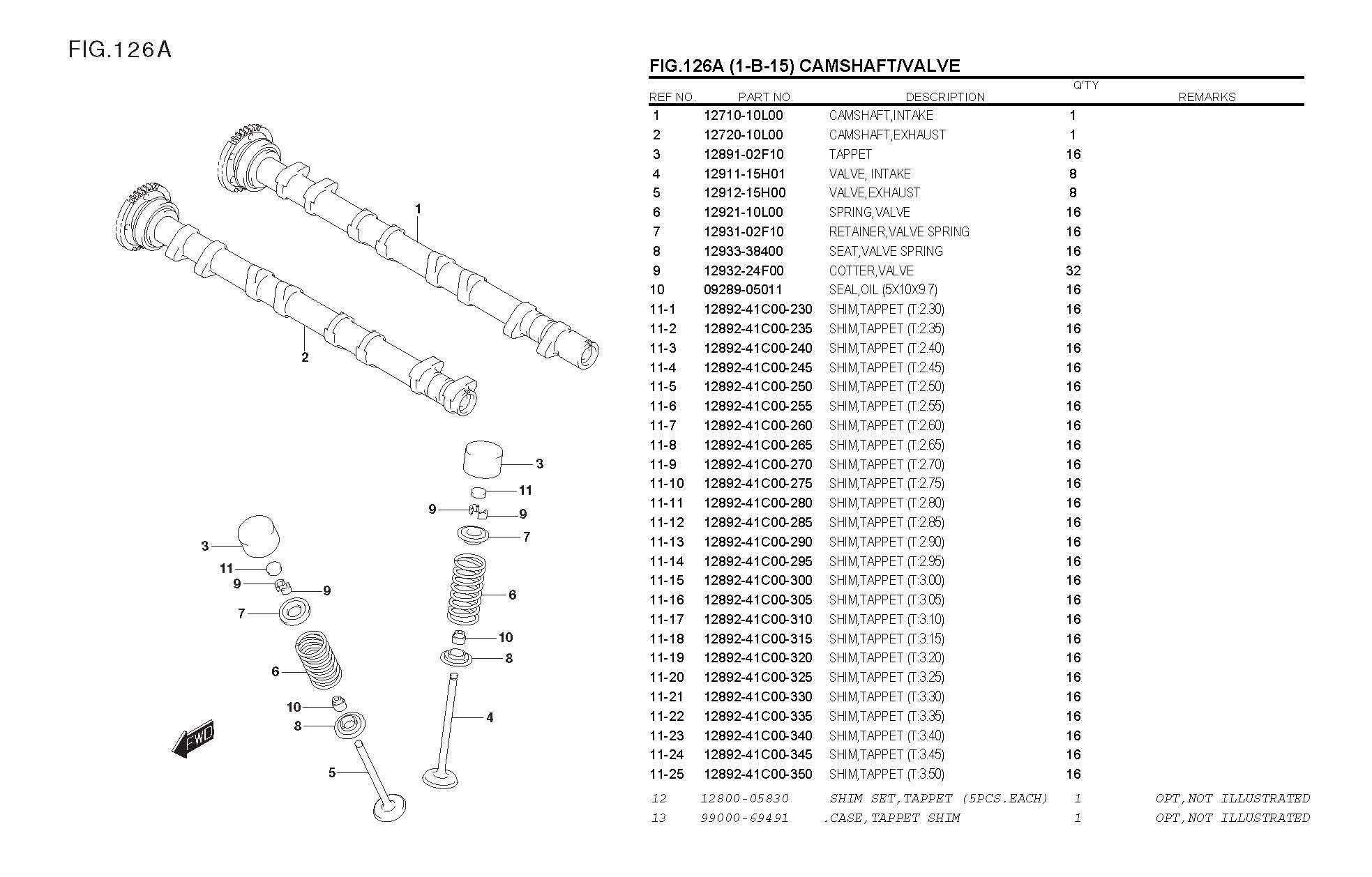

Nockenwellen & Spanner |
126
A |
CAM SHAFT- VALVE |
|

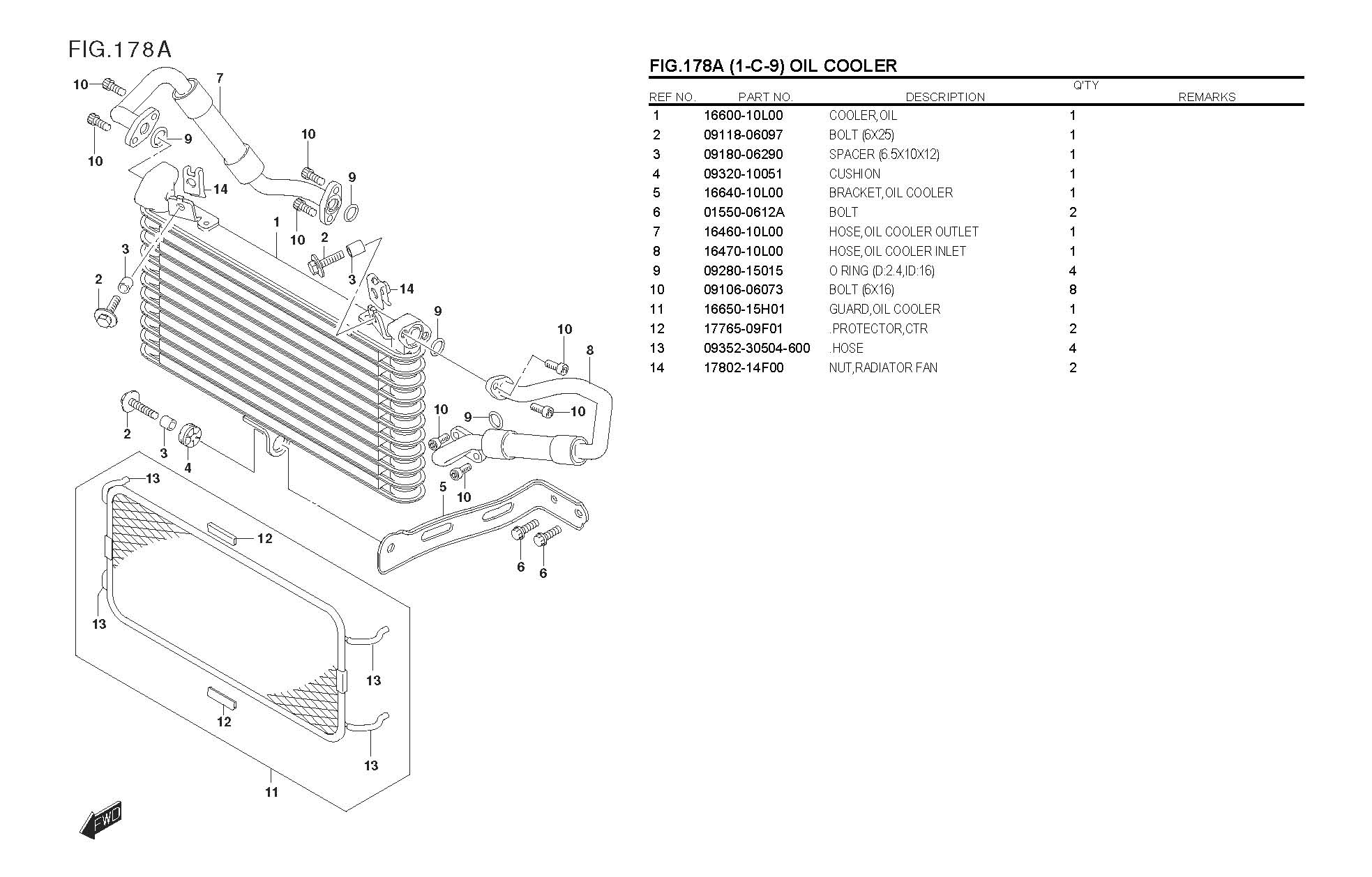

Ölkühler |
178
A |
OIL COOLER |
|

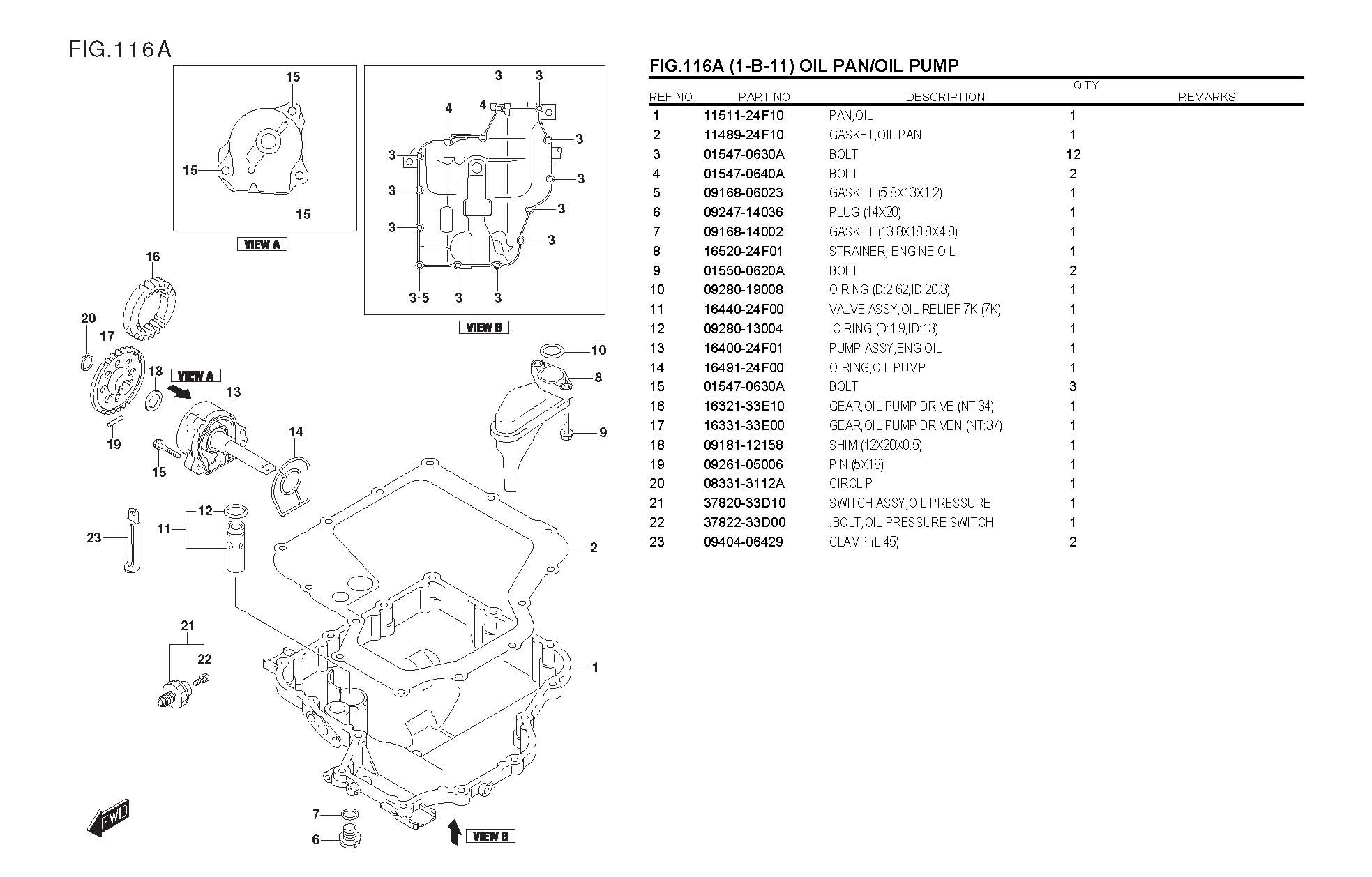

Ölwanne - pumpe |
116
A |
OIL PAN - OIL PUMP |
|

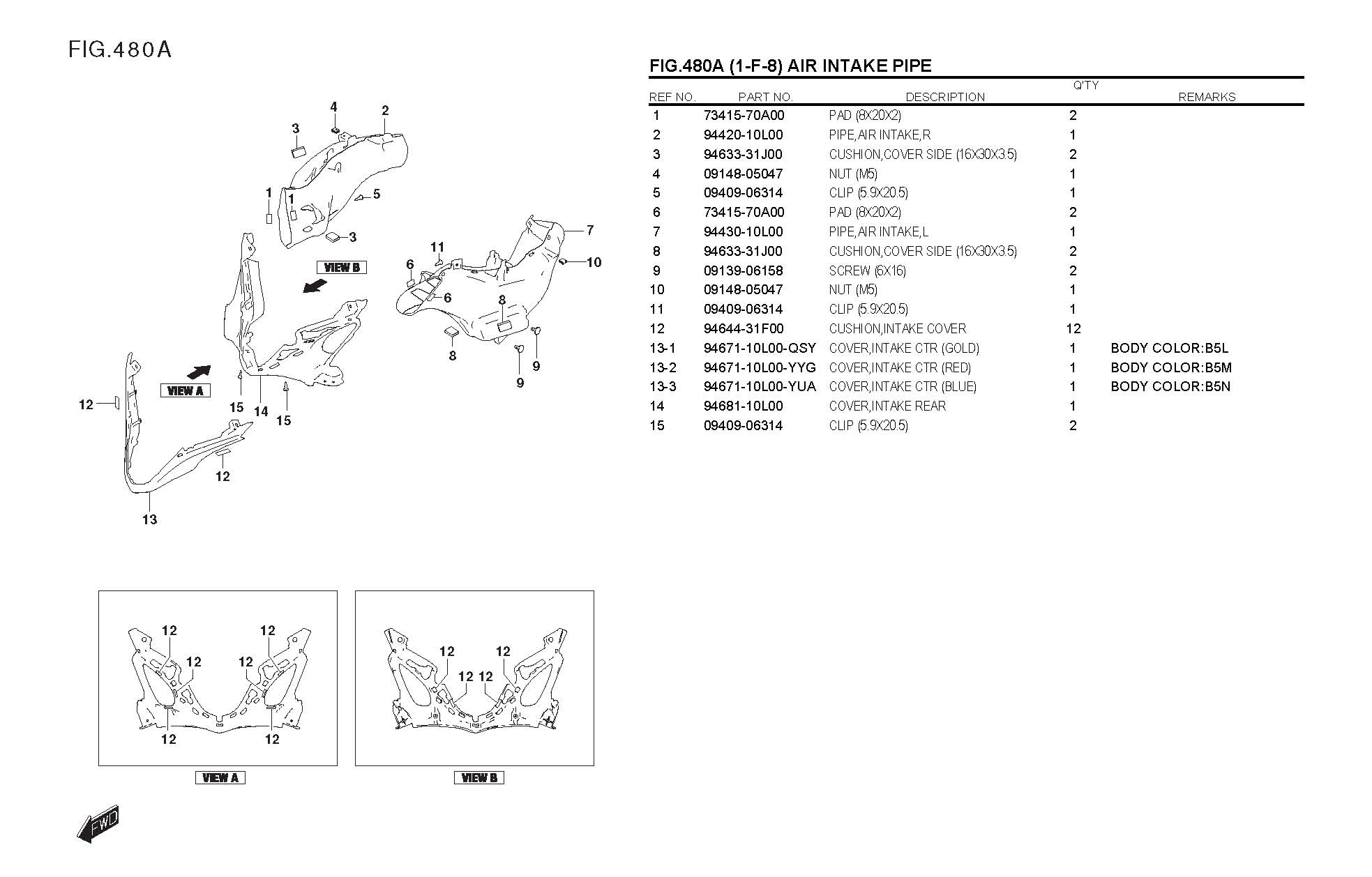

Ram Air Kanäle (& Verkleidung) |
480
A |
RAM AIR INTAKE PIPE |
|

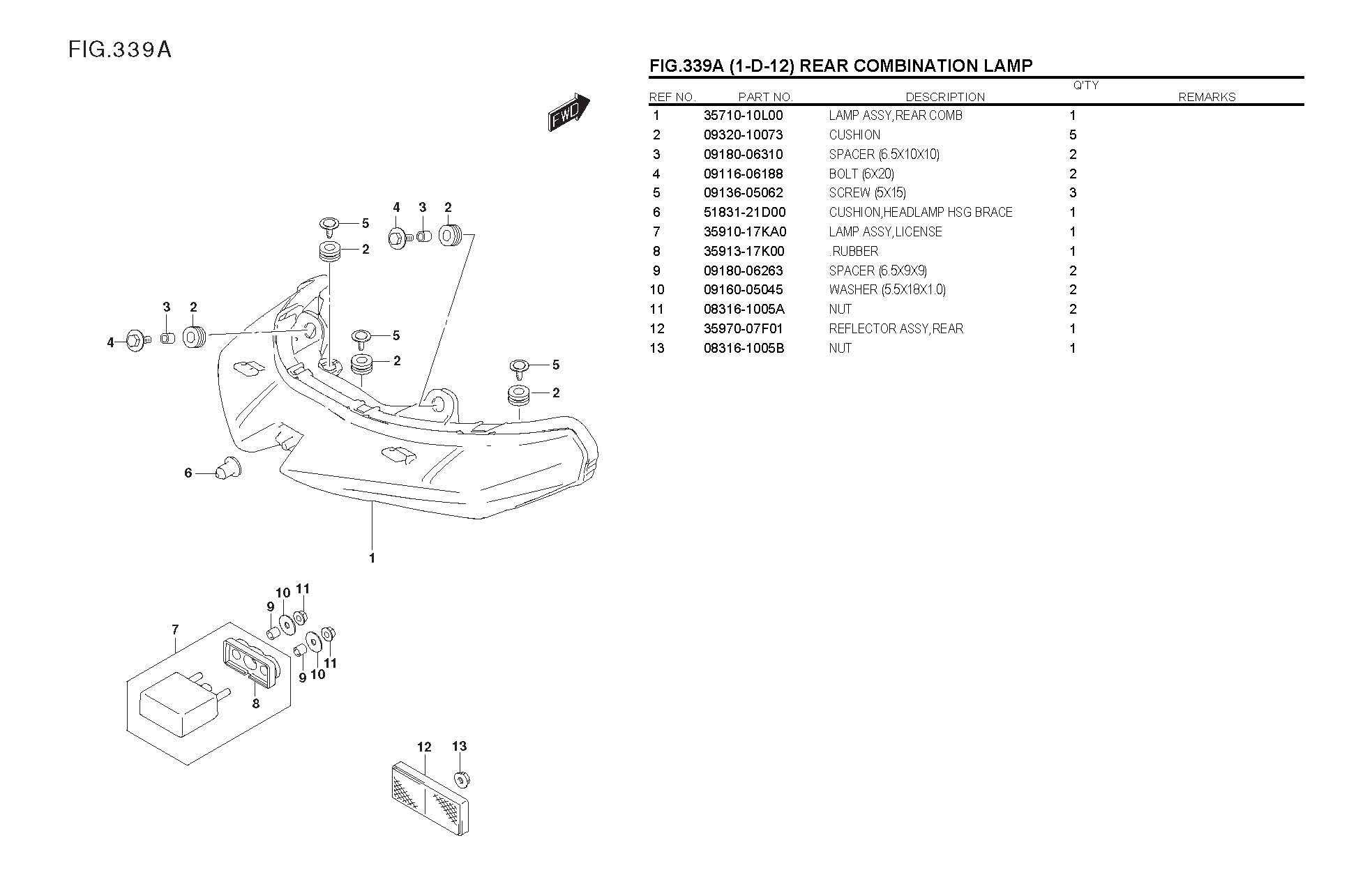

Rücklicht |
339
A |
REAR COMBINATION / TAIL LAMP |
|

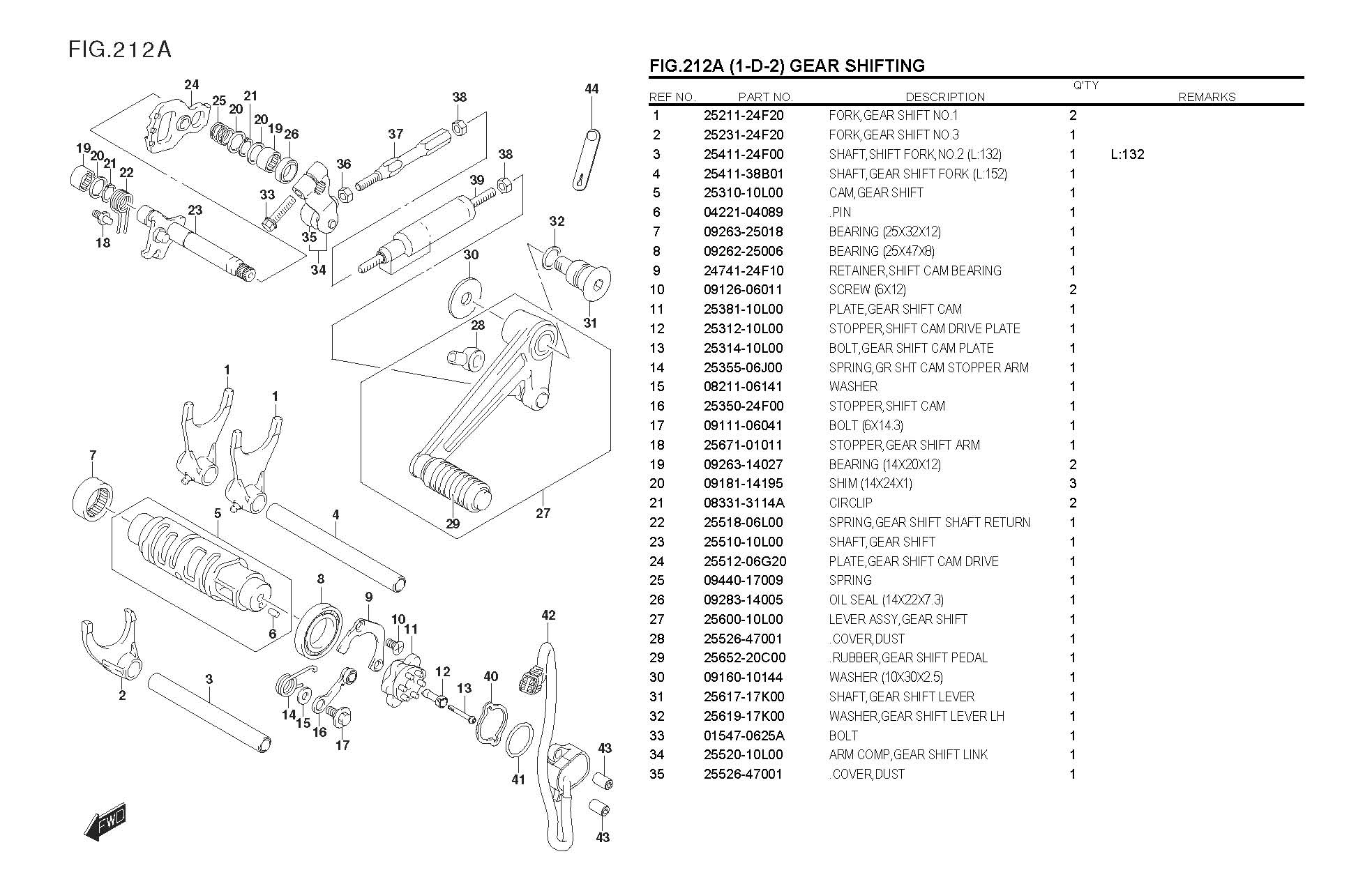

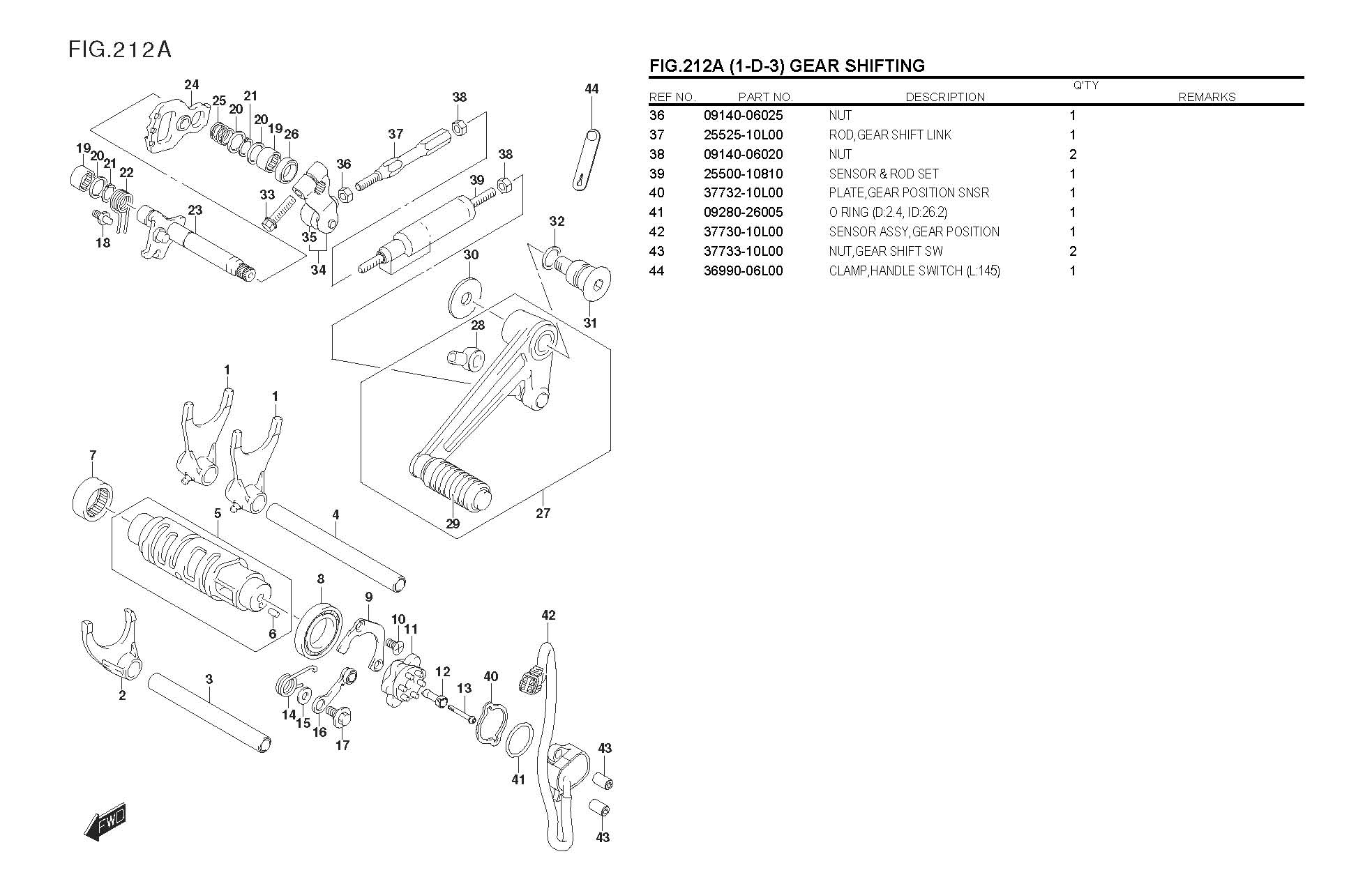

Schaltung (Blatt 1) |
212
A |
GEAR SHIFTING (1) |
|
Schaltung (Blatt 2) |
212
A |
GEAR SHIFTING (2) |
|

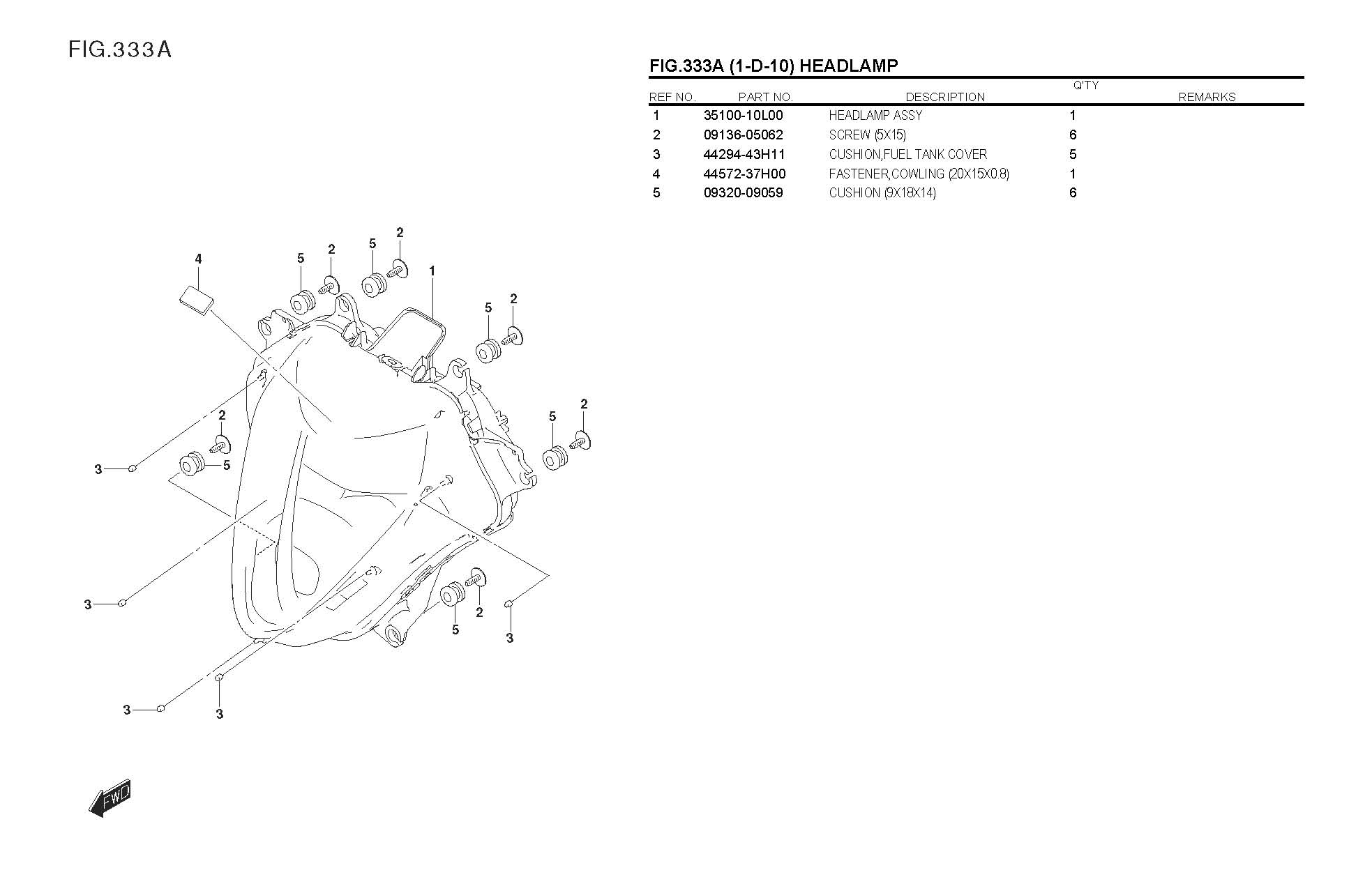

Scheinwerfer |
333
A |
HEADLAMP |
|

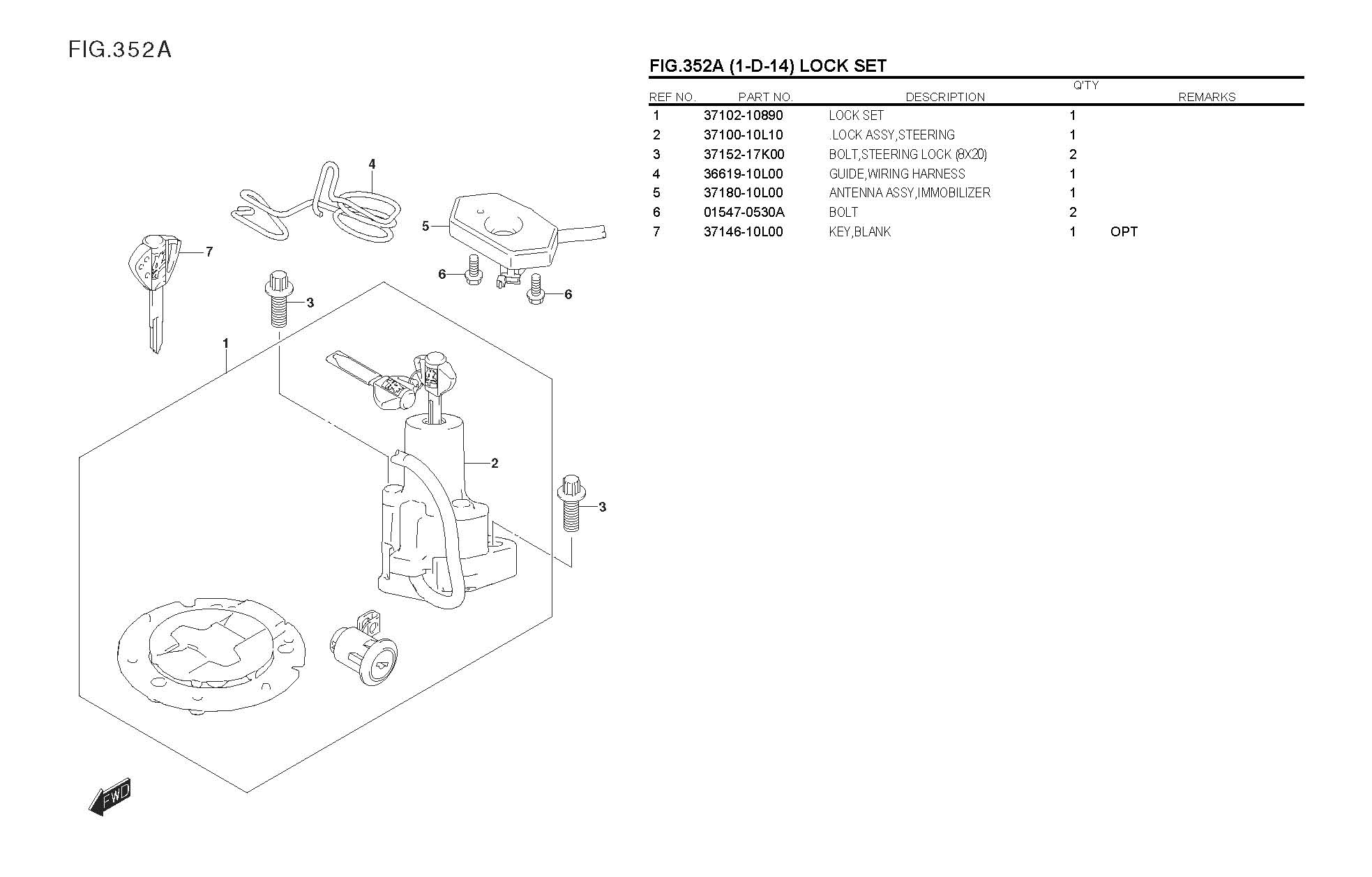

Schloßsatz |
352
A |
LOCK SET |
|

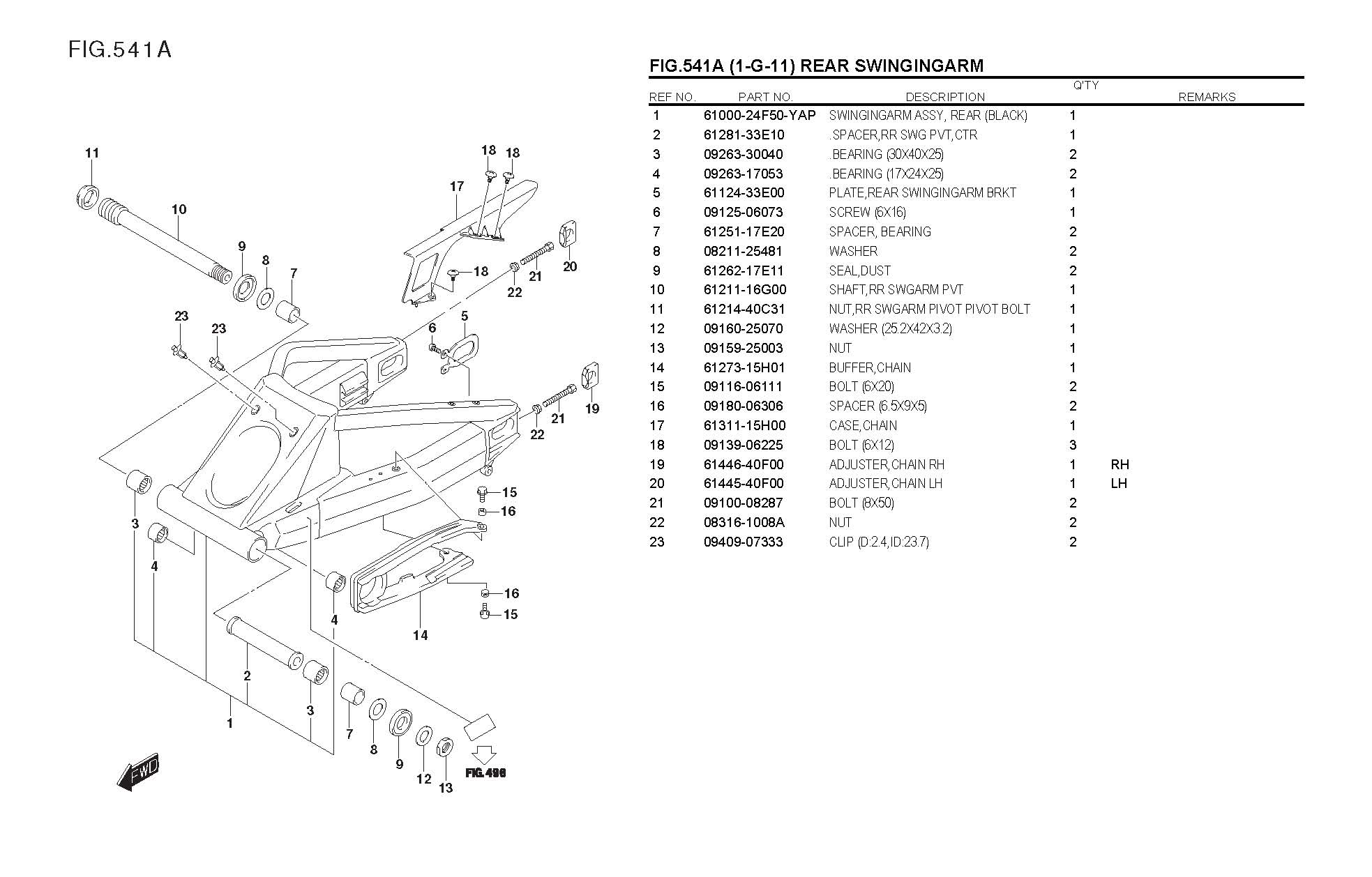

Schwinge |
541
A |
REAR SWINGING ARM |
|

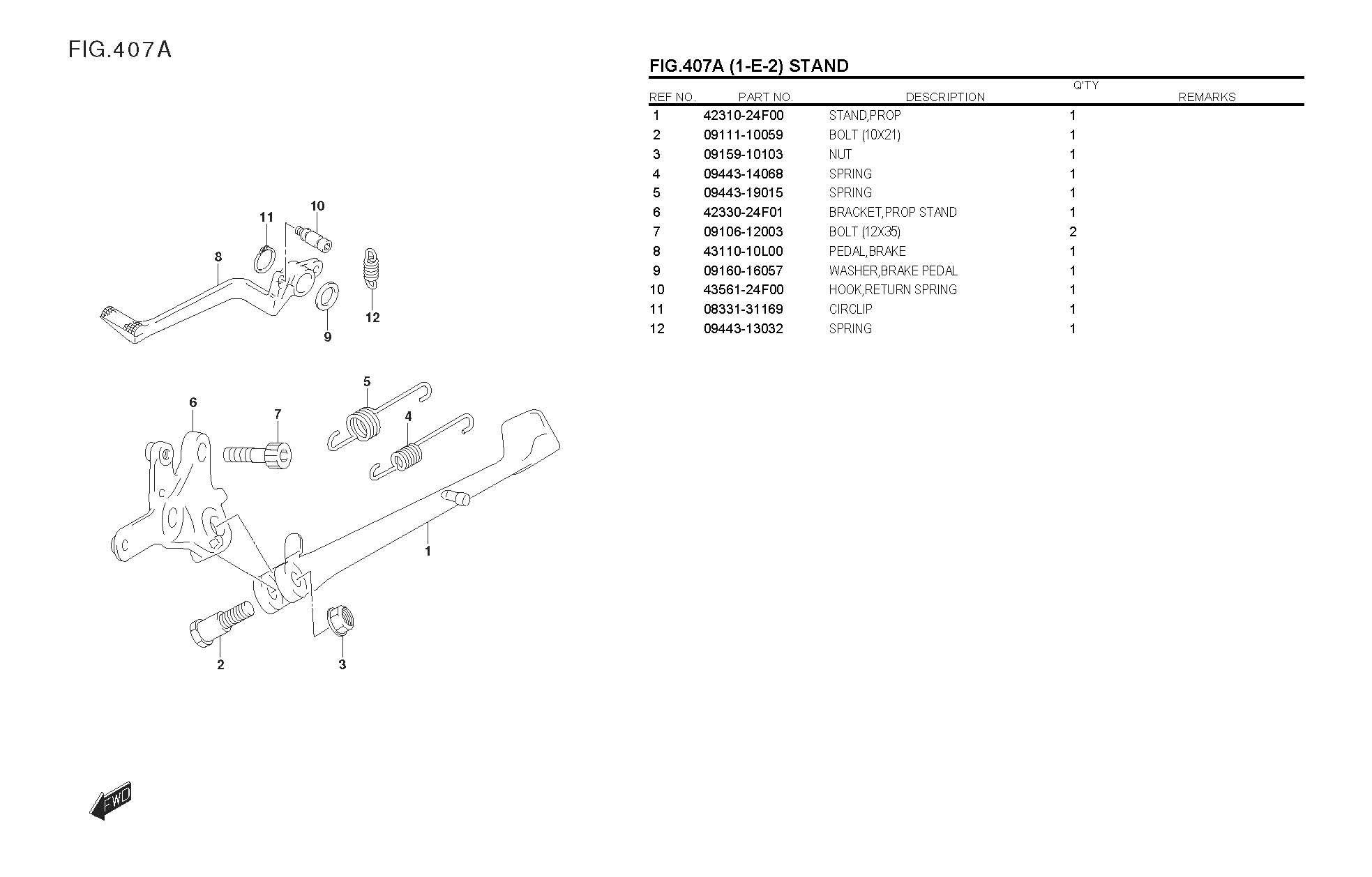

Seitenständer |
407
A |
STAND |
|

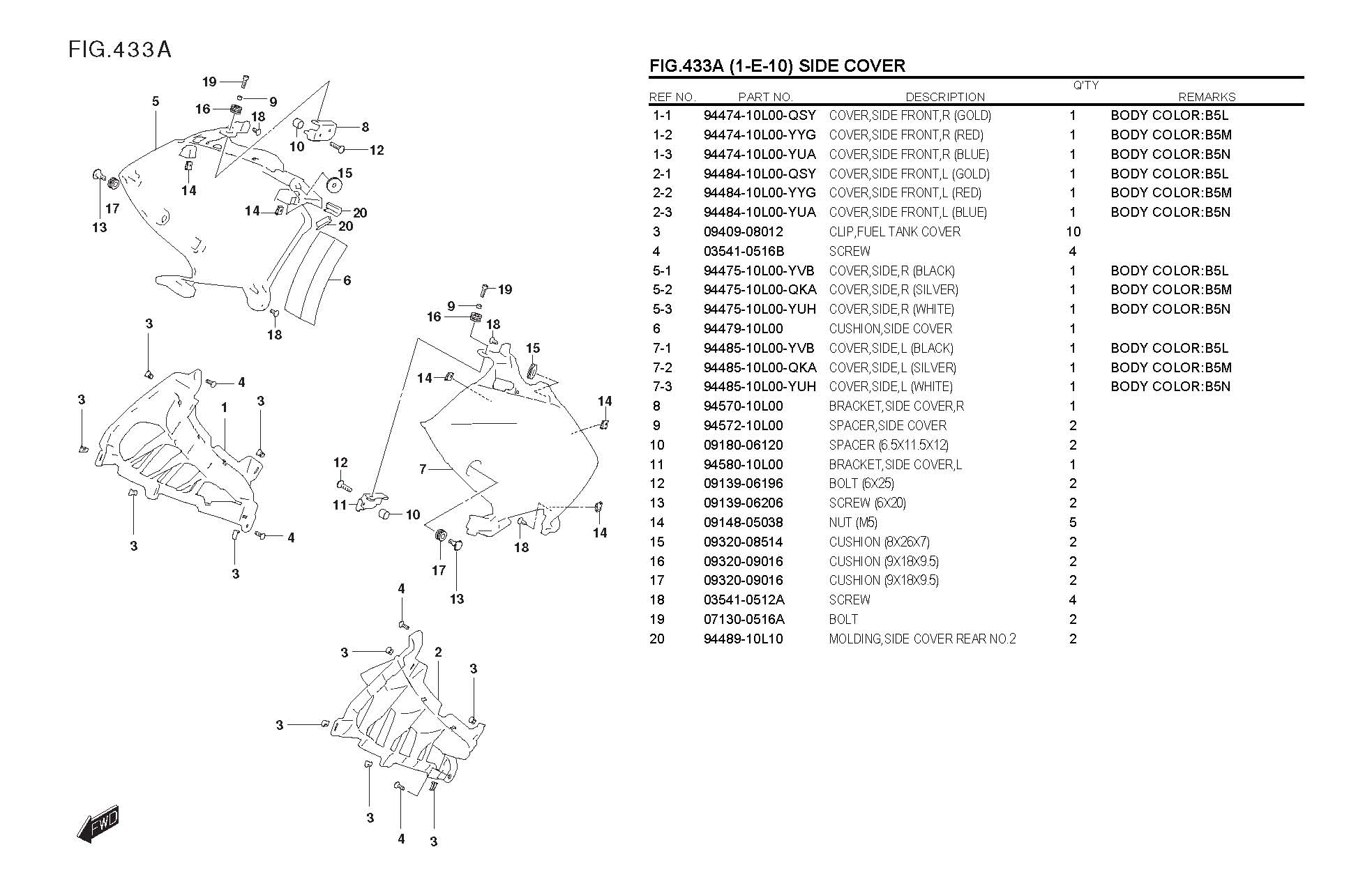

Seitenverkleidung |
433
A |
SIDE COVER |
|

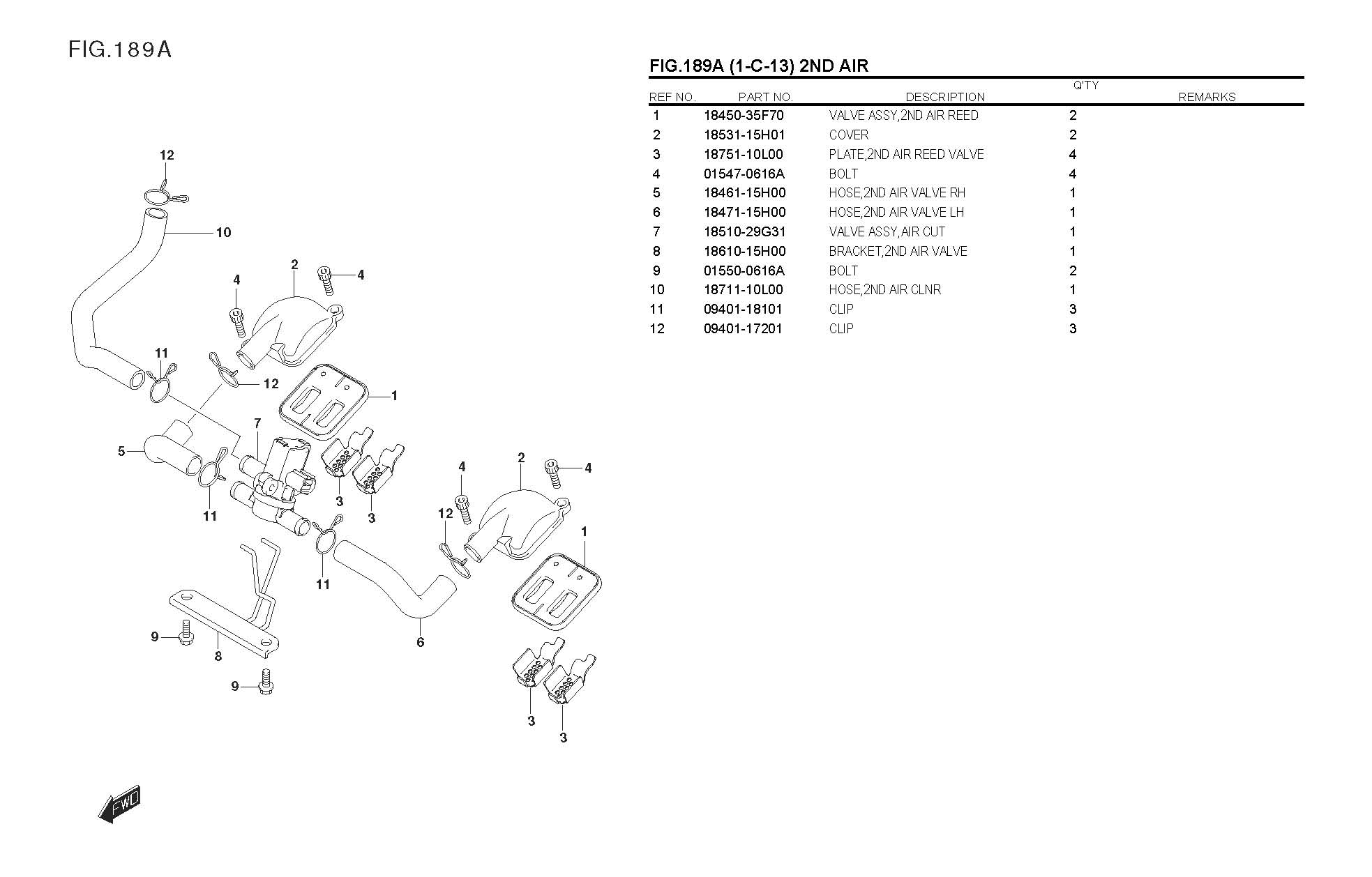

Sekundärluftsystem ("Abgasreinigung") |
189
A |
2ND AIR |
|

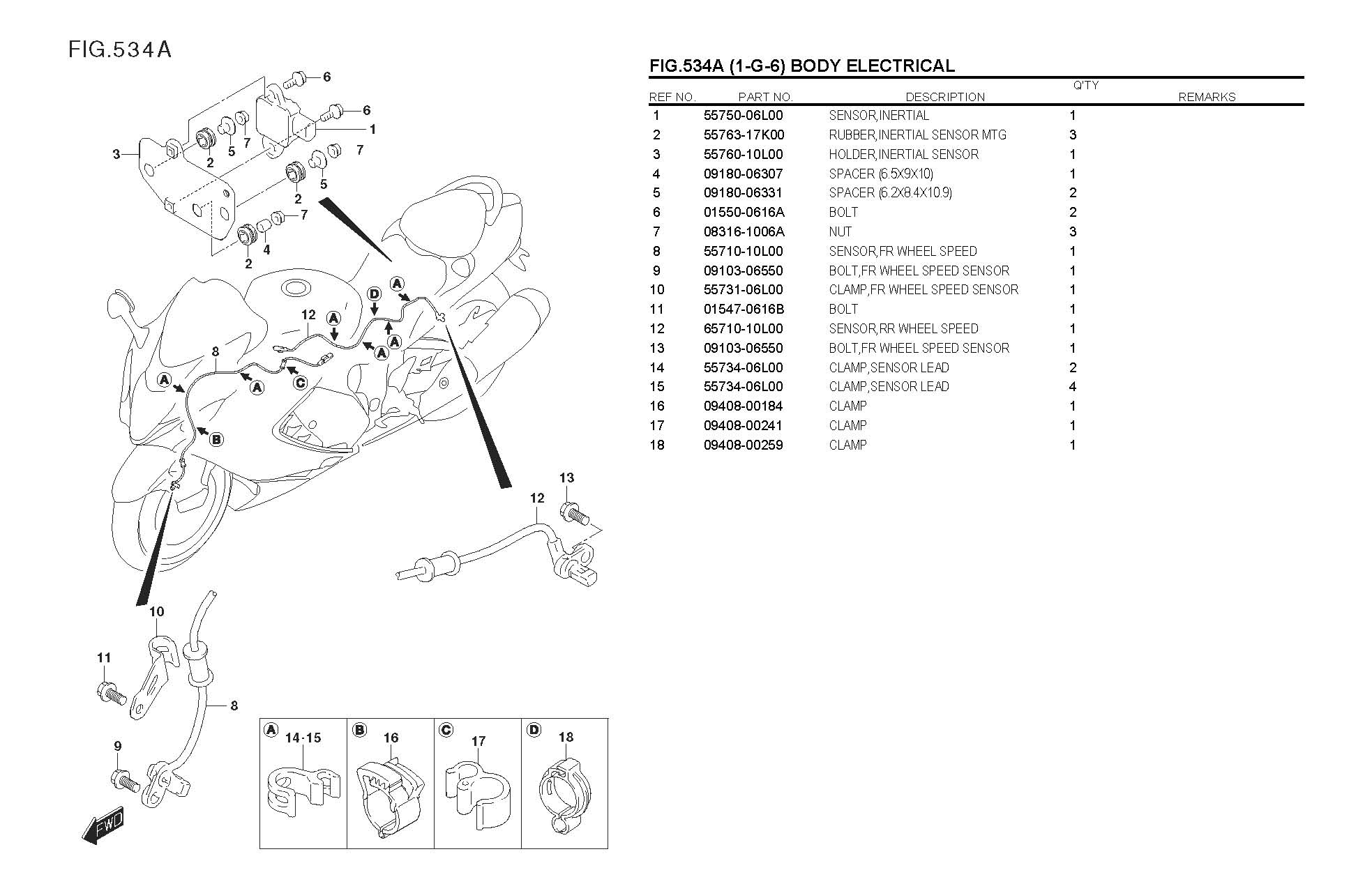

Sensorik |
534
A |
BODY ELECTRICAL |
|

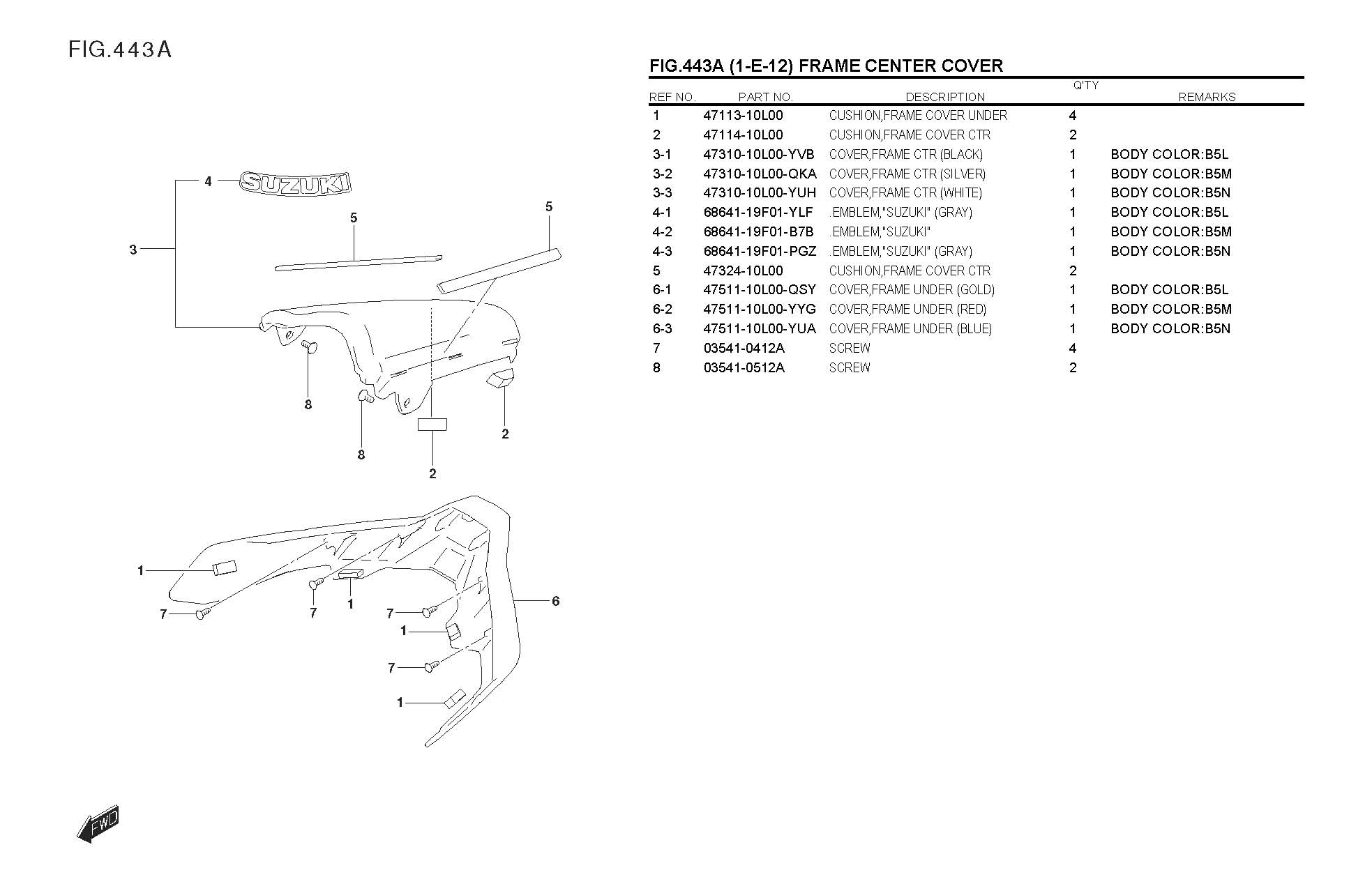

Sitzbank Zwischenverkleidung & Hutze |
443
A |
FRAME CENTER COVER |
|

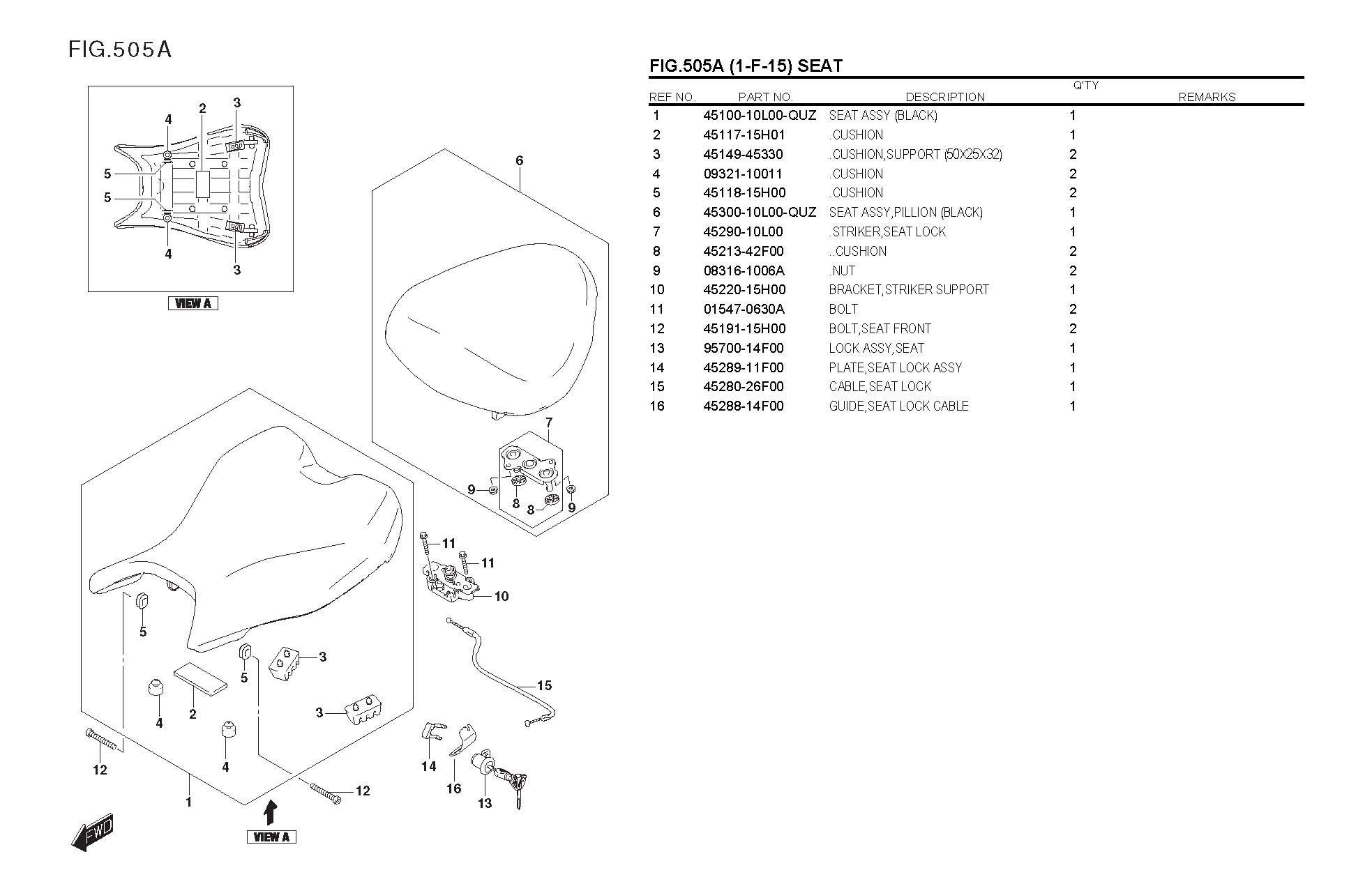

Sitze vo. u. hi. |
505
A |
SEAT |
|

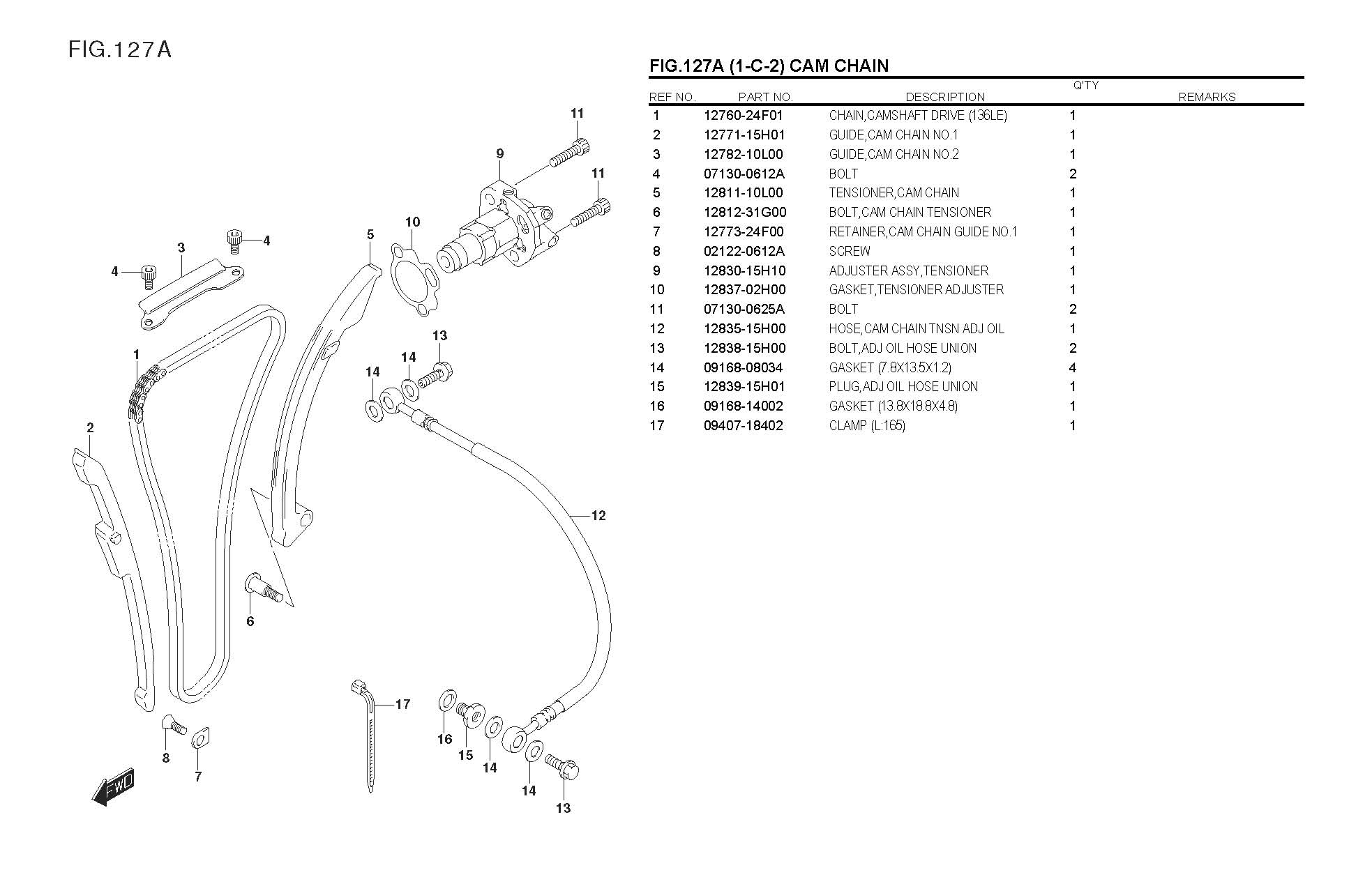

Steuerkette |
127
A |
CAM CHAIN |
|

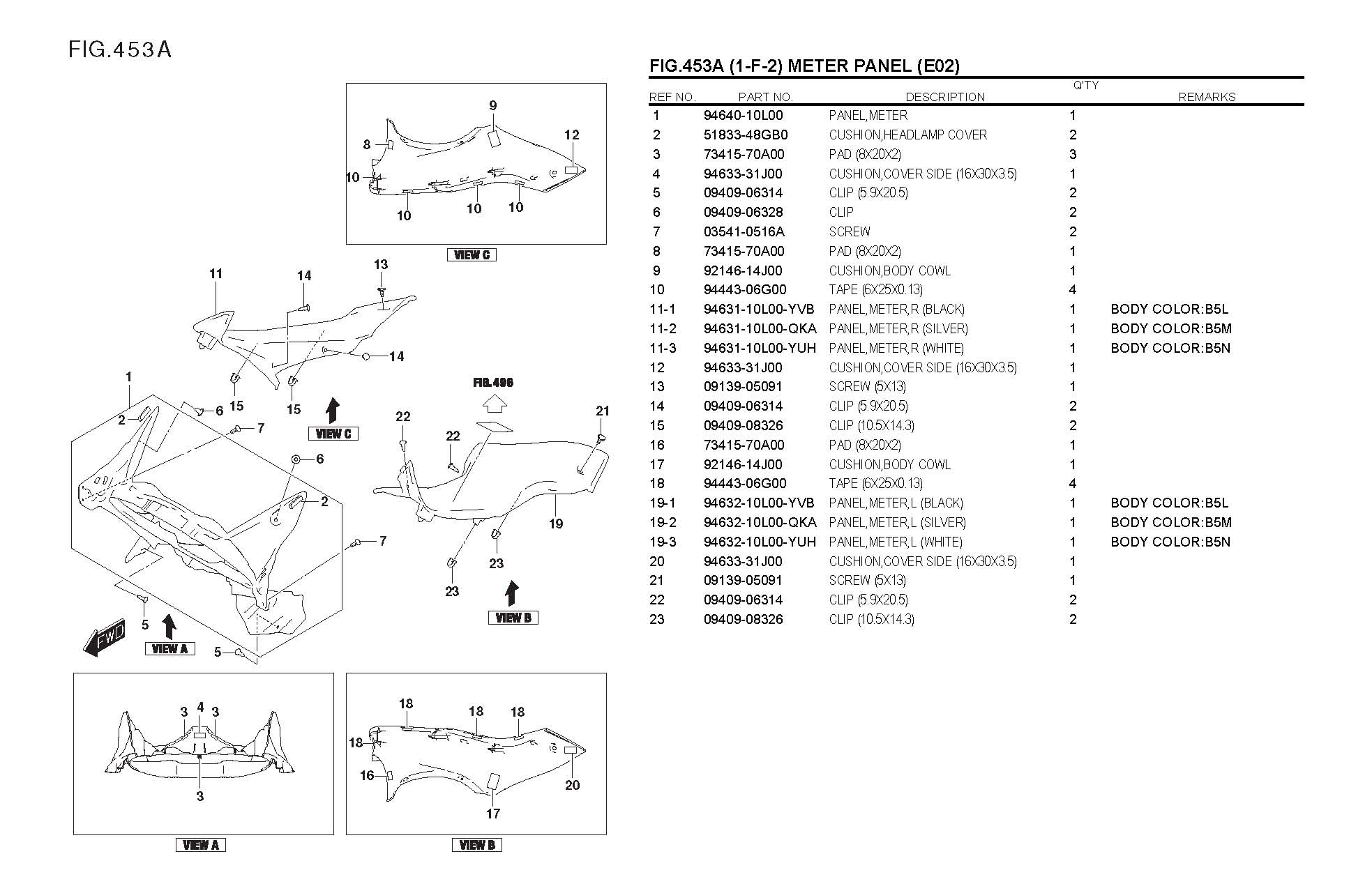

Tacho - Verkleidung (E02) |
453
A |
METER PANEL (E02) |
|

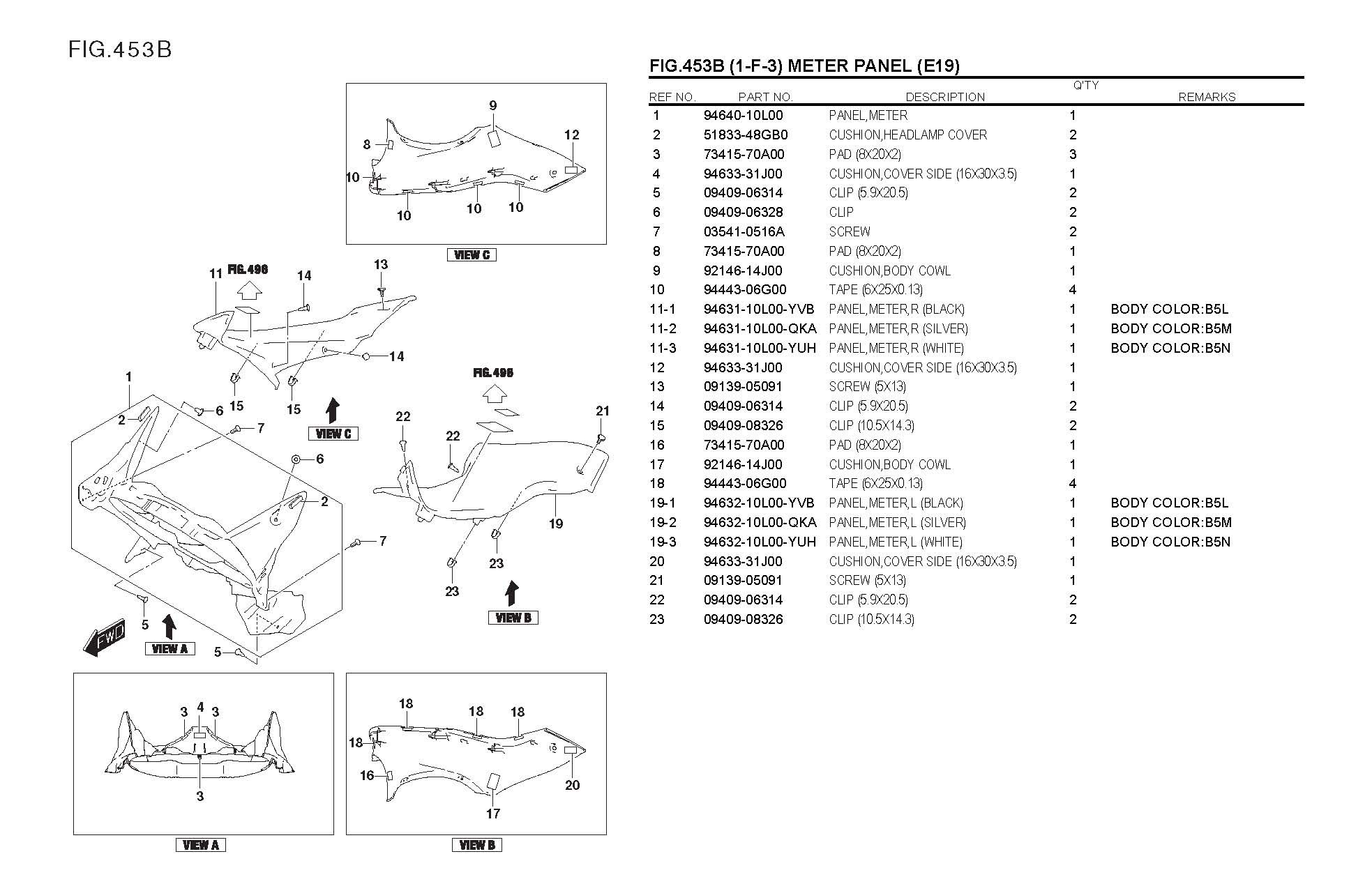

Tacho - Verkleidung (E19) |
453
B |
METER PANEL (E19) |
|

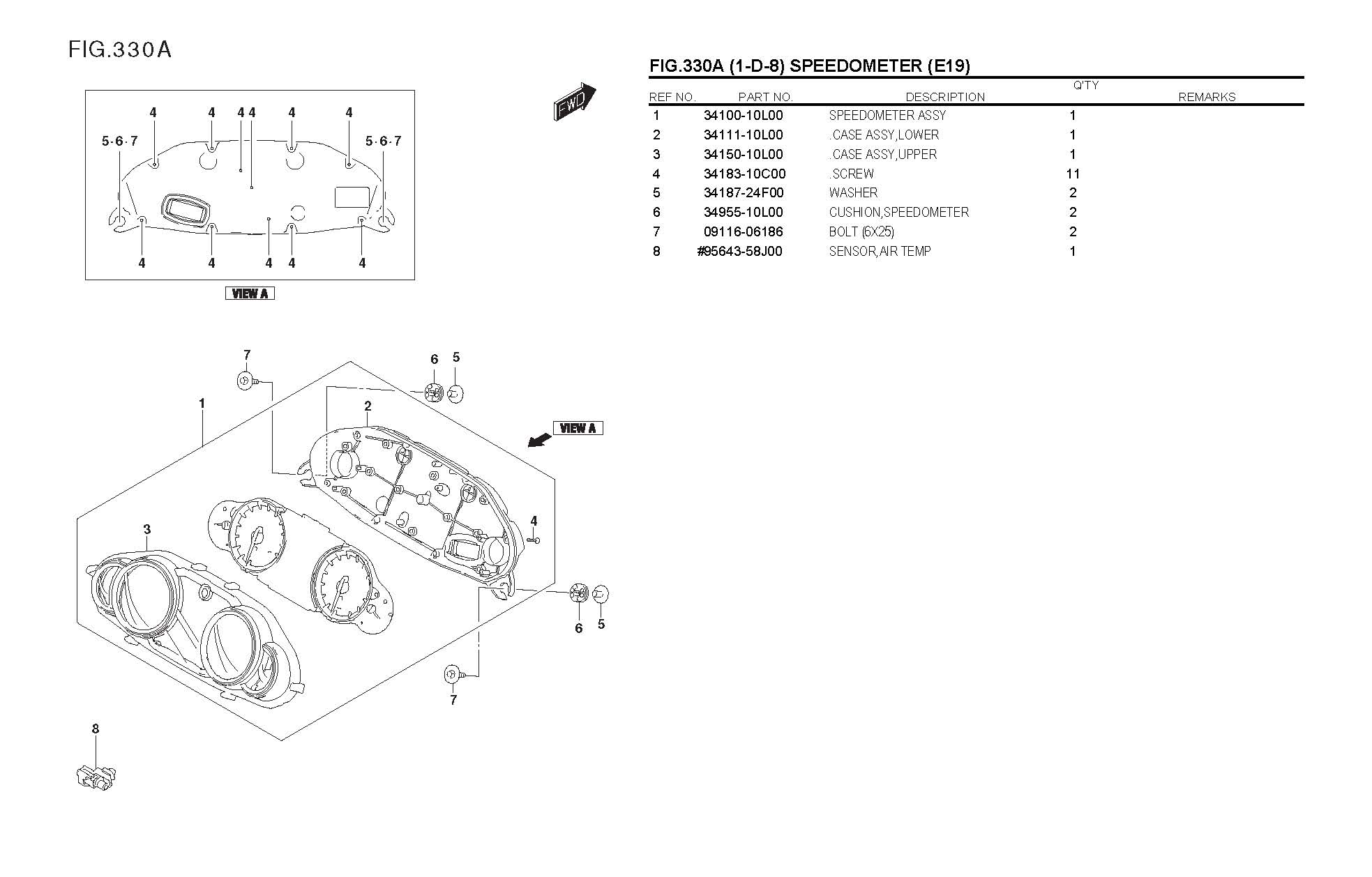

Tachometer (E02) |
330
A |
SPEEDOMETER (E02) |
|
Tachometer (E19) |
330
B |
SPEEDOMETER (E19) |
|

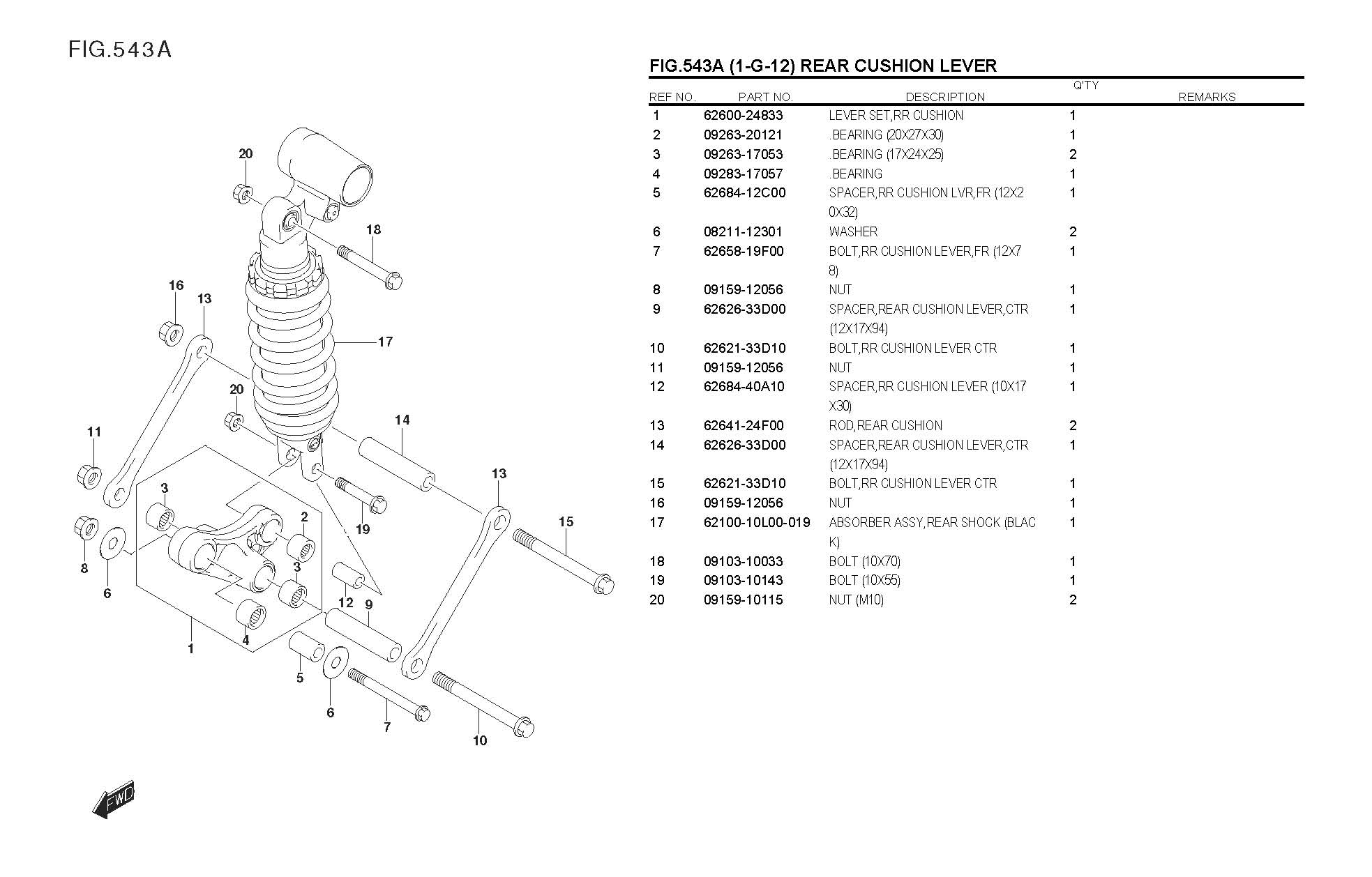

Umlenkung hinten, Federbein |
543
A |
REAR CUSHION LEVER & DAMPER |
|

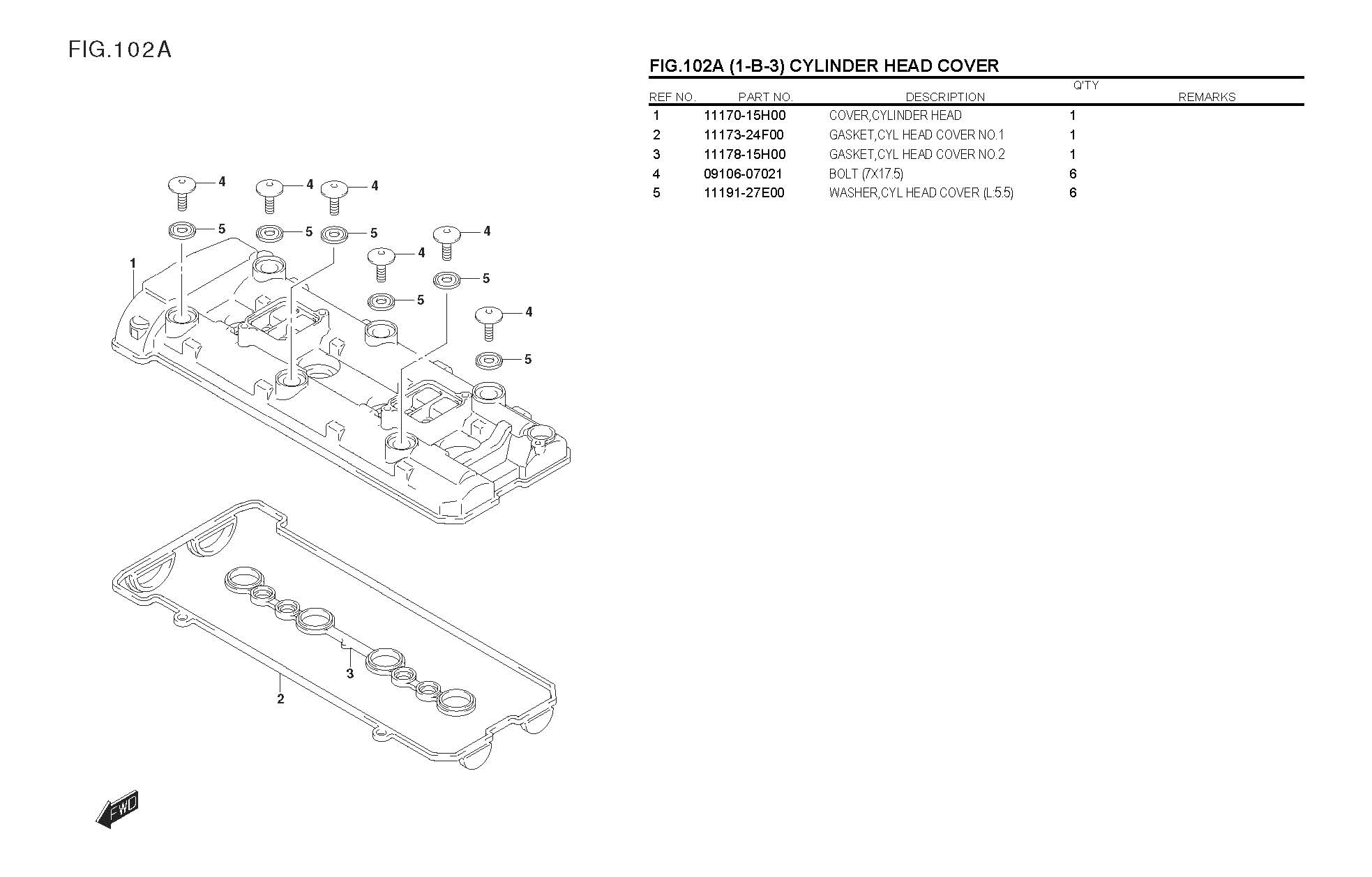

Ventildeckel |
102
A |
CYLINDER HEAD COVER |
|

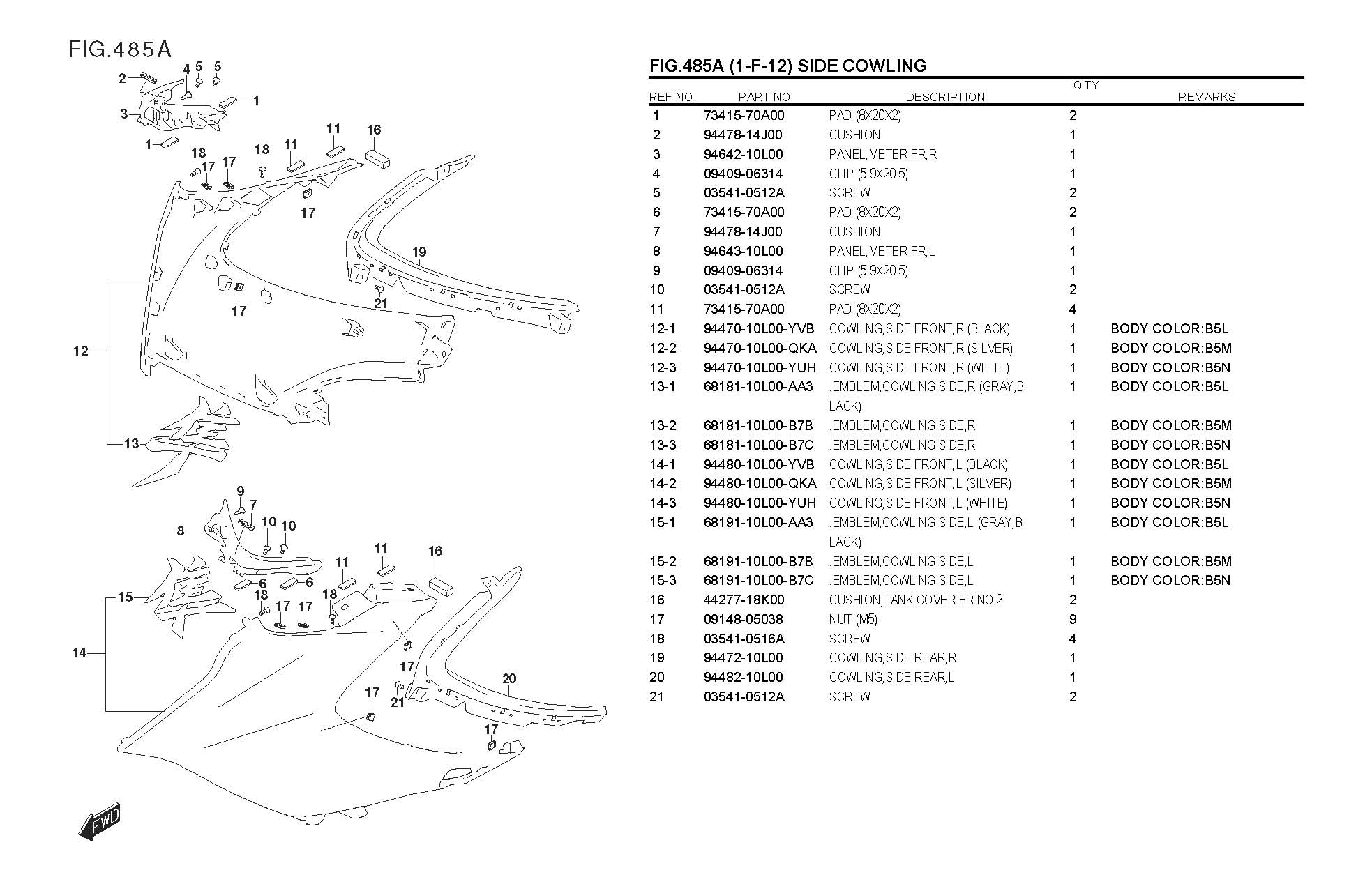

Verkleidungen - seitlich |
485
A |
SIDE COWLING |
|

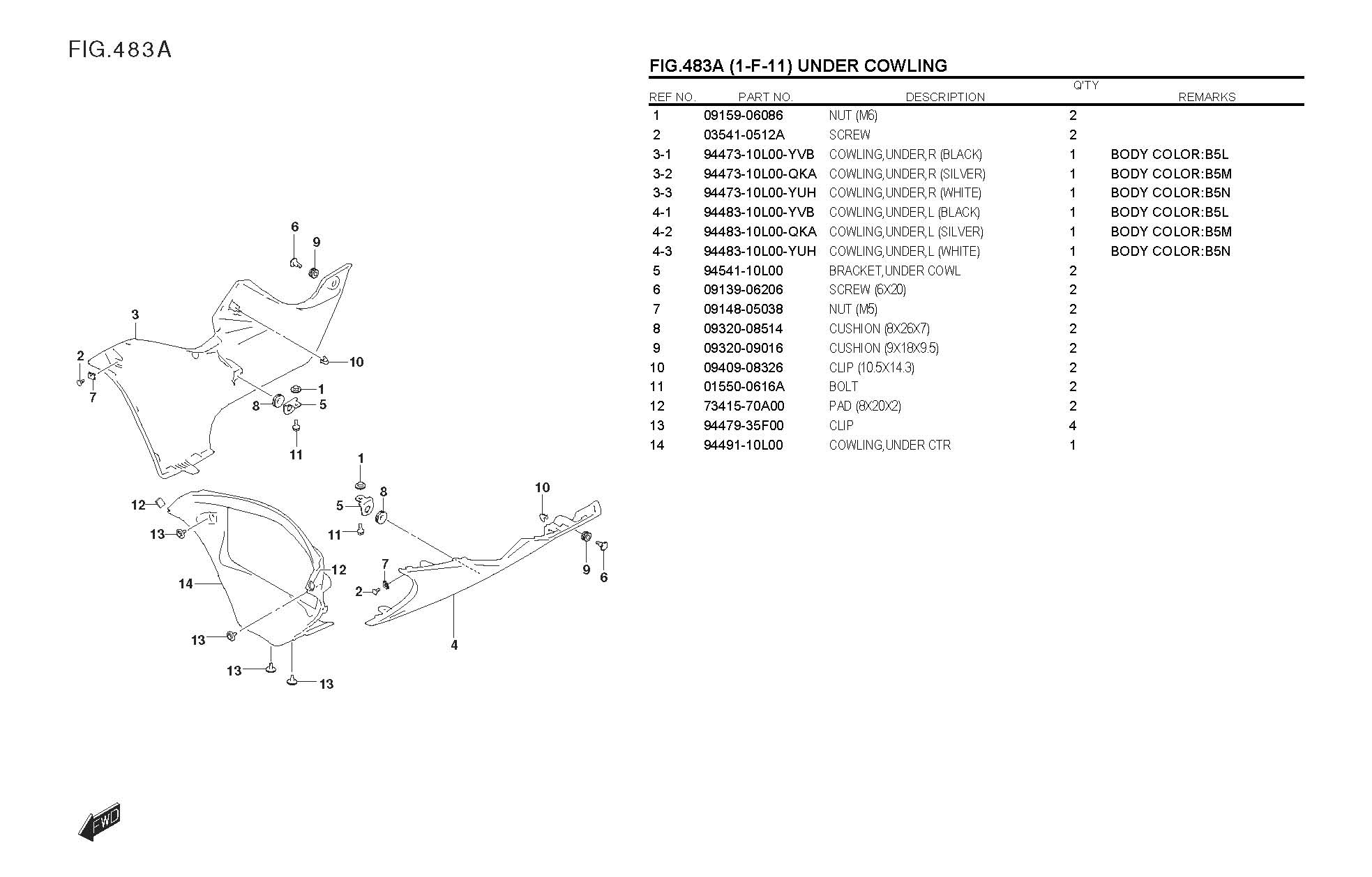

Verkleidungen - unten |
483
A |
UNDER COWLING |
|

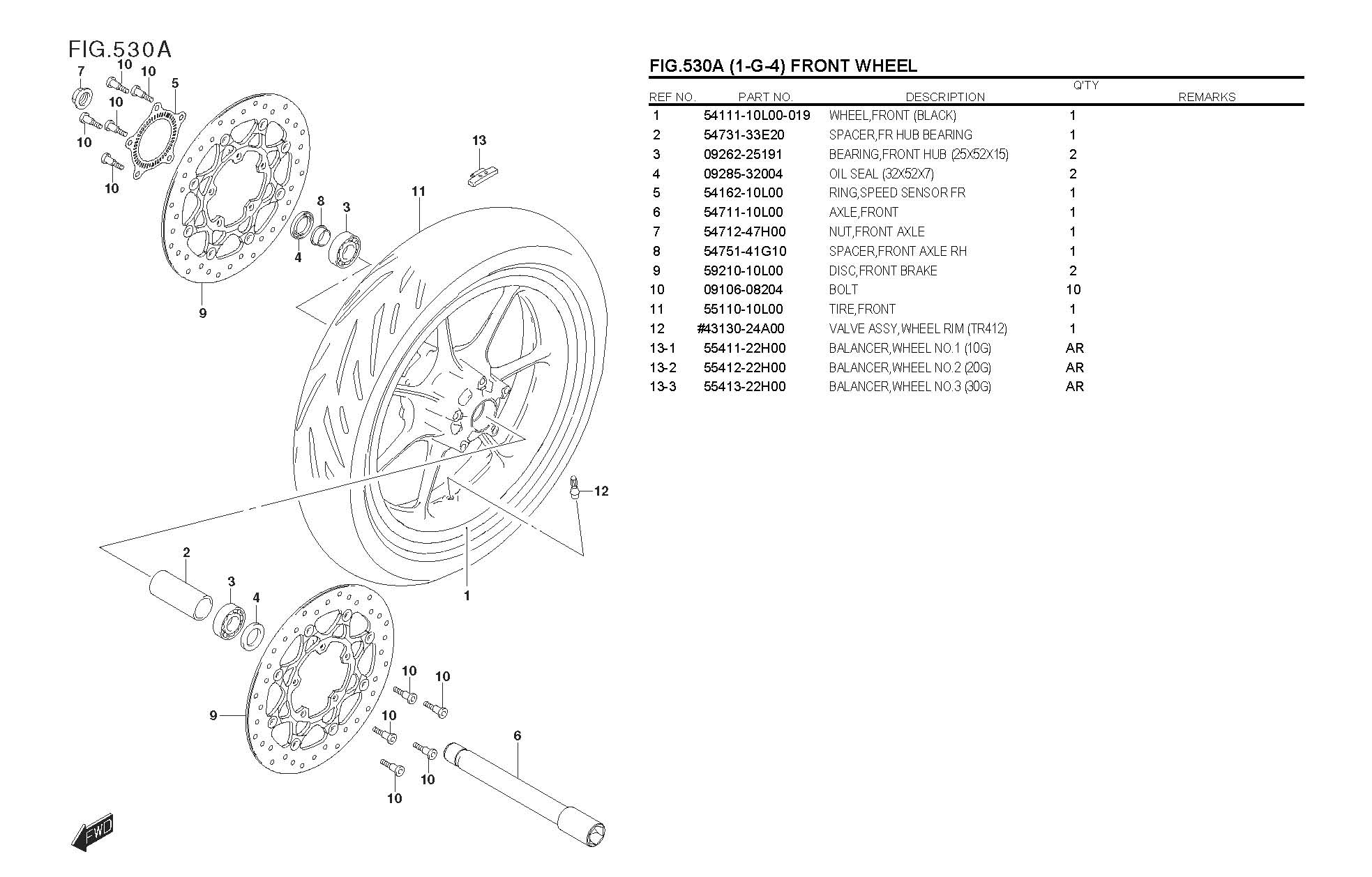

Vorderrad, Bremsscheiben |
530
A |
FRONT WHEEL |
|

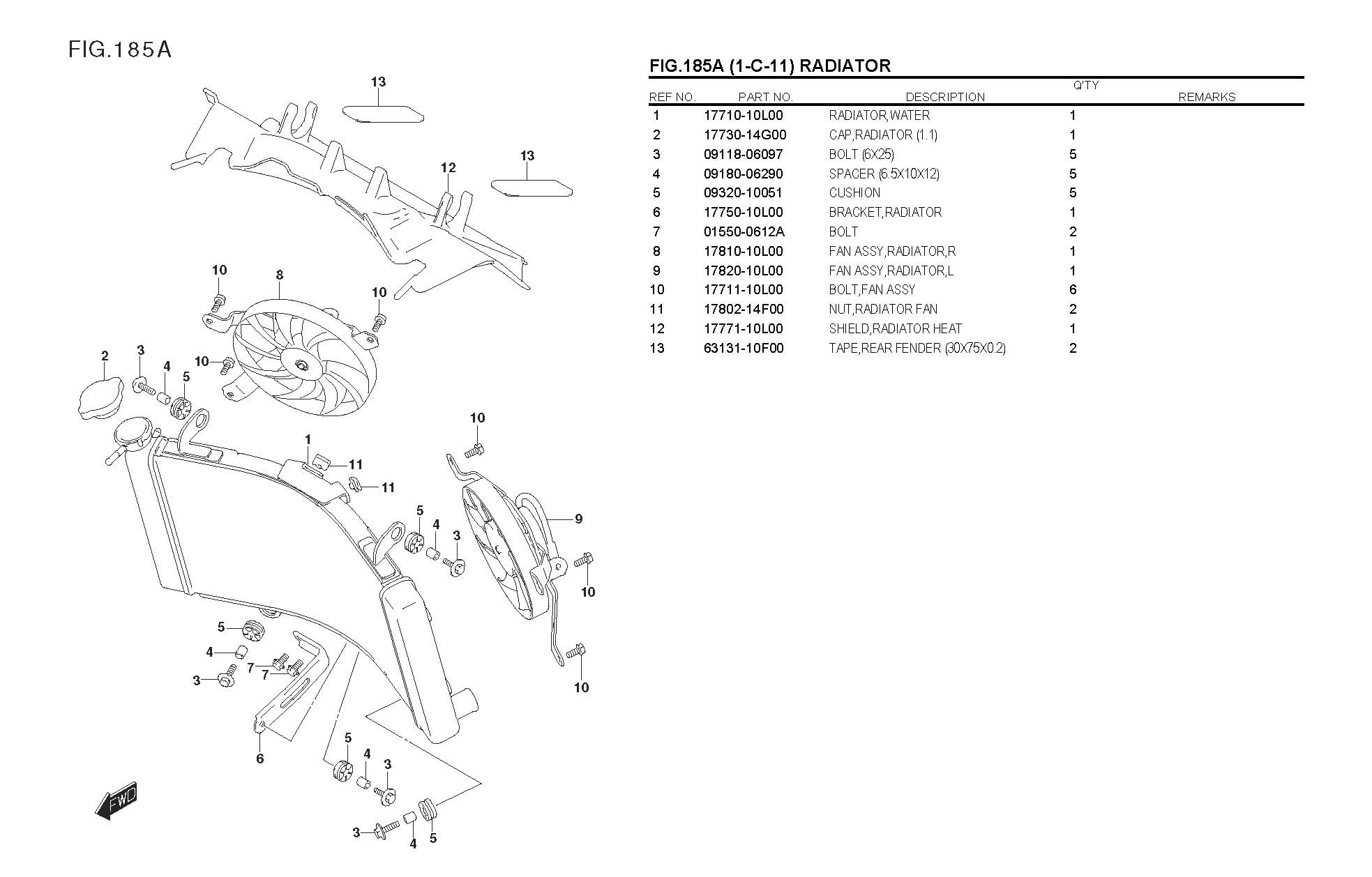

Wasserkühler |
185
A |
RADIATOR |
|

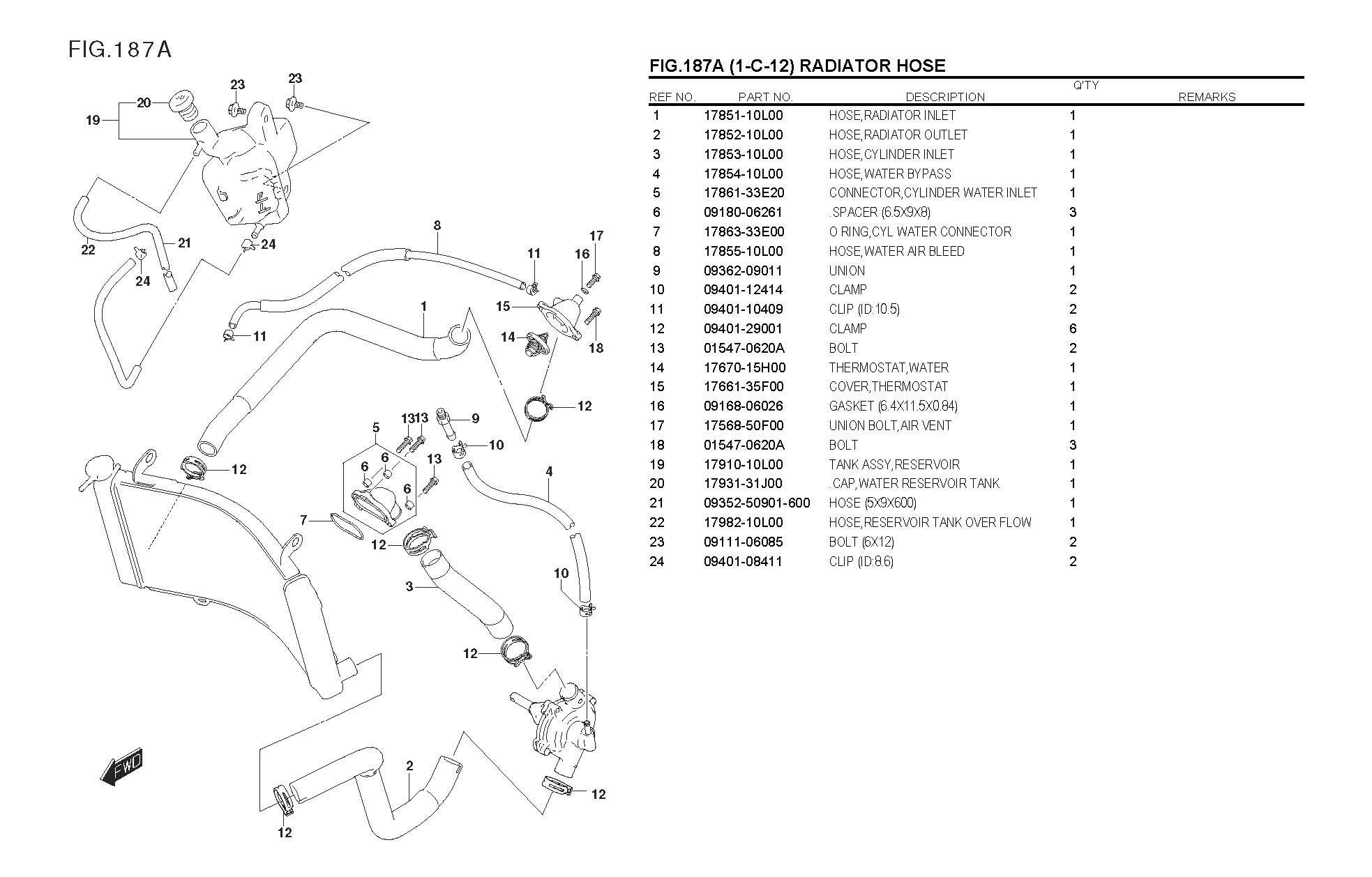

Wasserkühler - Schläuche |
187
A |
RADIATOR HOSE |
|

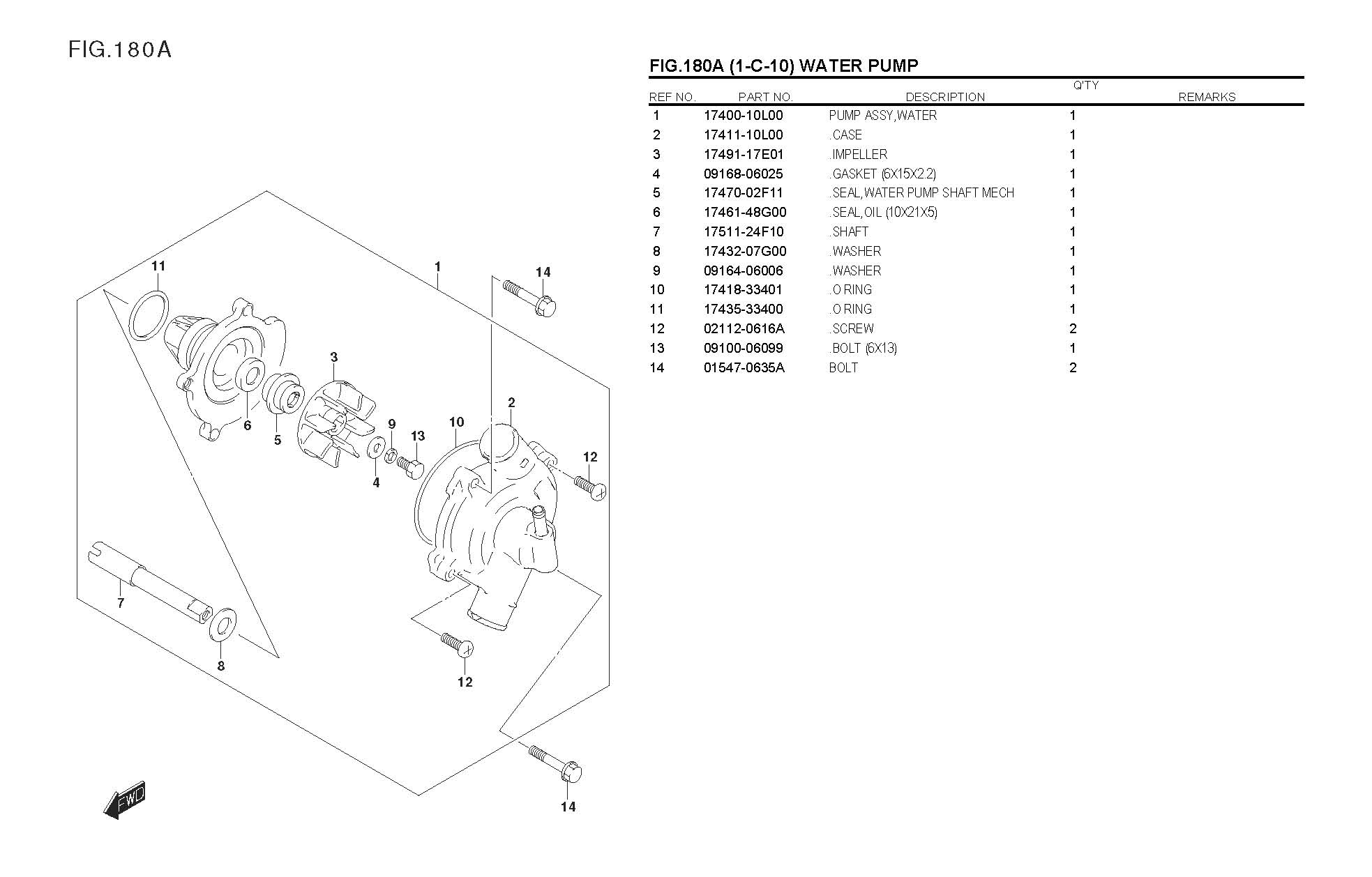

Wasserpumpe |
180
A |
WATER PUMP |
|

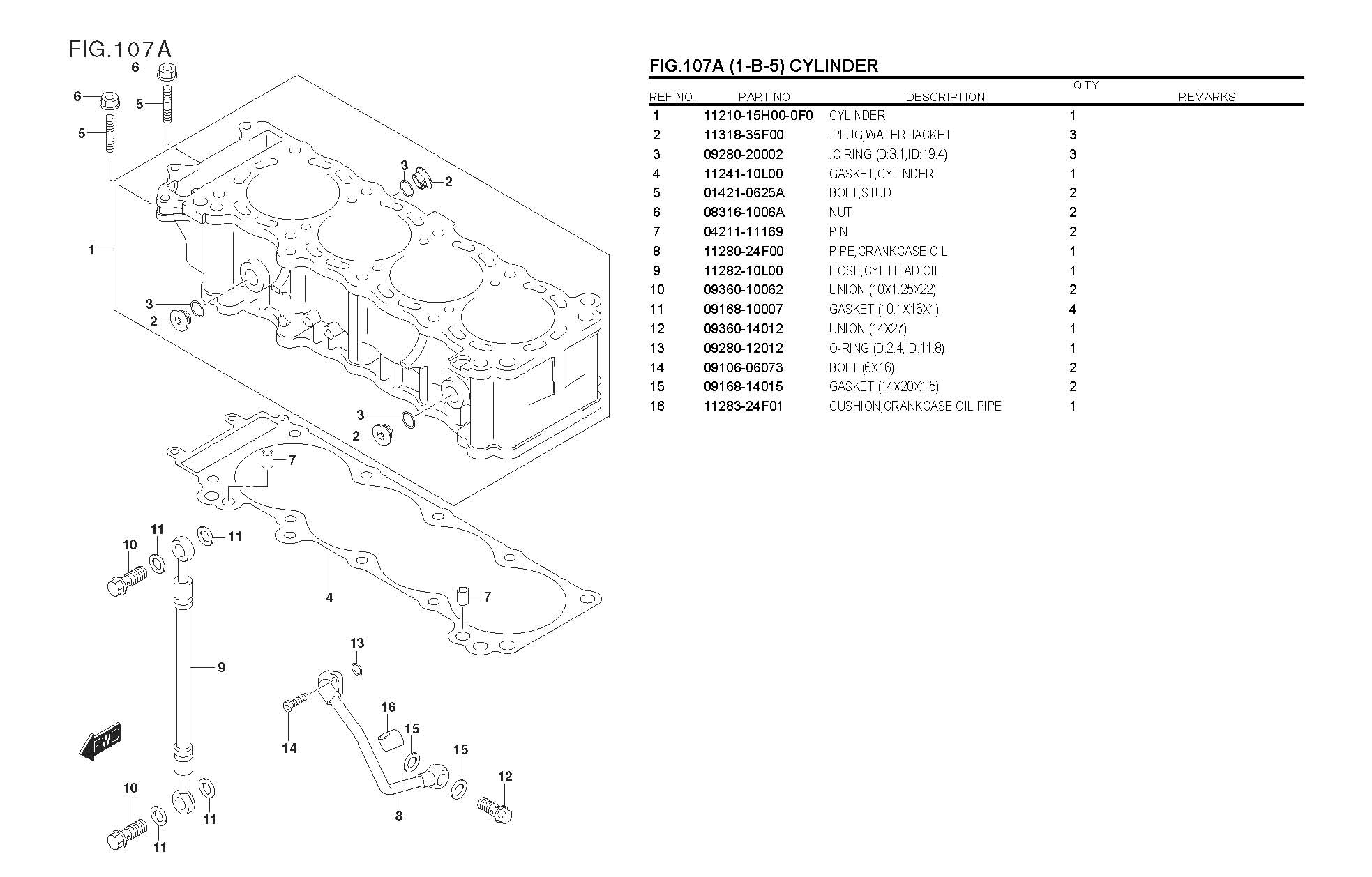

Zylinder |
107
A |
CYLINDER |
|

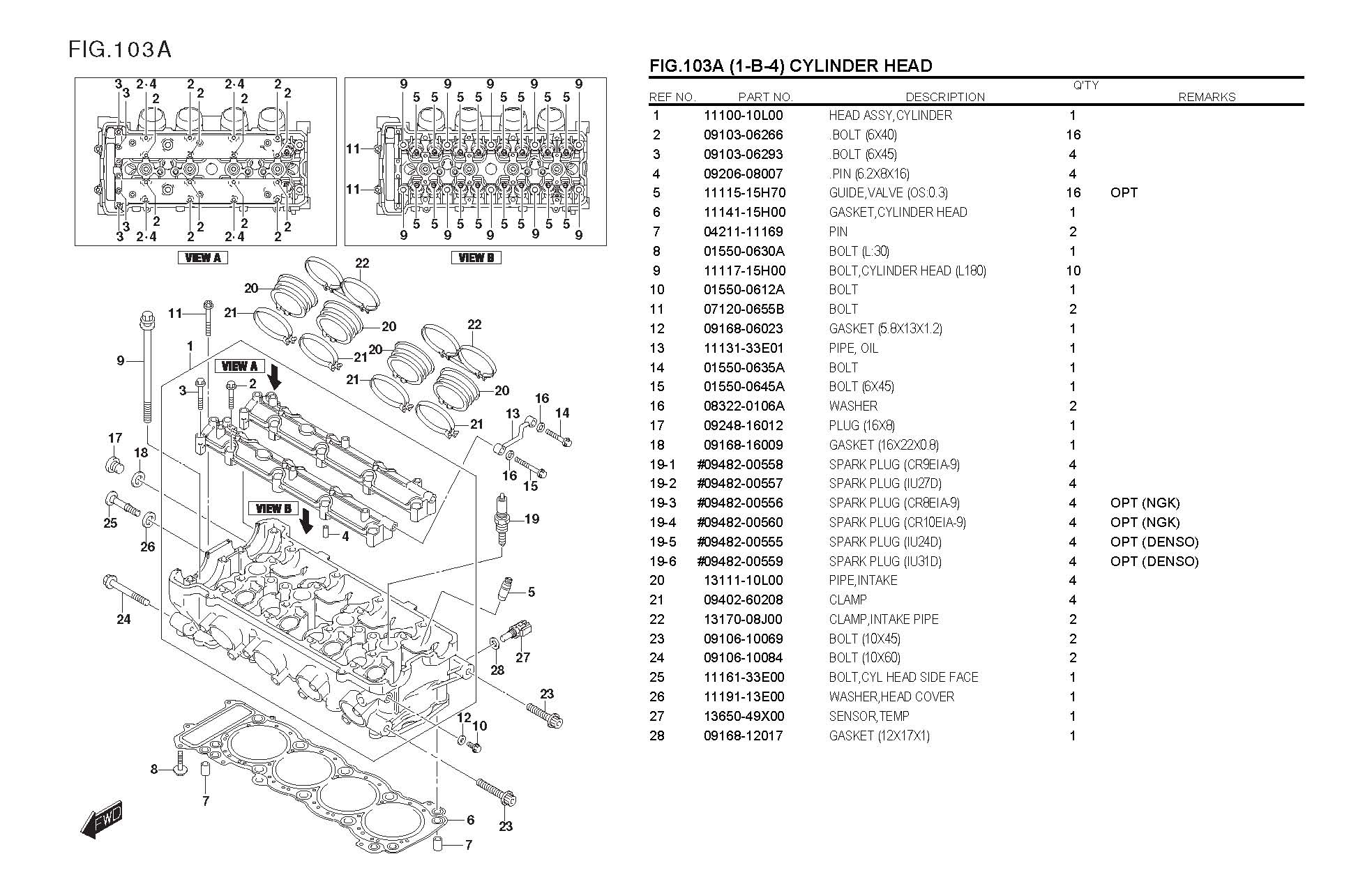

Zylinderkopf |
103
A |
CYLINDER HEAD |
