Weil es immer wieder zu falschen
Bestellungen kommt,
weil man einfach nen Tick zu ungenau
beschrieben hat, was man braucht,
hier Links zu allen
technischen Microfiches der Hayabusa
ab Baujahr 2008 - 2012 samt den Bestellnummern.
Achtung :
Die Art.-Nummern der lackierten Teile sind NUR die der K8
.
Mittels Klick auf die
Fiche-Nr. könnt Ihr Euch die Grafik in einem
separaten Fenster anzeigen lassen und von hier aus auch als .gif oder .jpg
abspeichern.
Druckt Euch das Bild mit dem
benötigten Teil aus und Ihr spart Euch viel Zeit und mögliche
Falschlieferungen,
wenn Ihr die Bestellnummer aus der
Liste richtig ablest und notiert.
Also Baujahr ! beachten,
nicht aber das Datum der ersten Zulassung
Spätere Baujahre ab 2009 incl. sind bzgl. ihrer Farbgebung etc. nicht aufgelistet!
Lackierungen und alles zu den
Baujahren
ab 2009 - 2019 findet man
hier bei Laux
und hier noch für
die des Englischen nicht so Mächtigen
|
Übersetzung |
Fiche
Nr. |
Bildname |
|

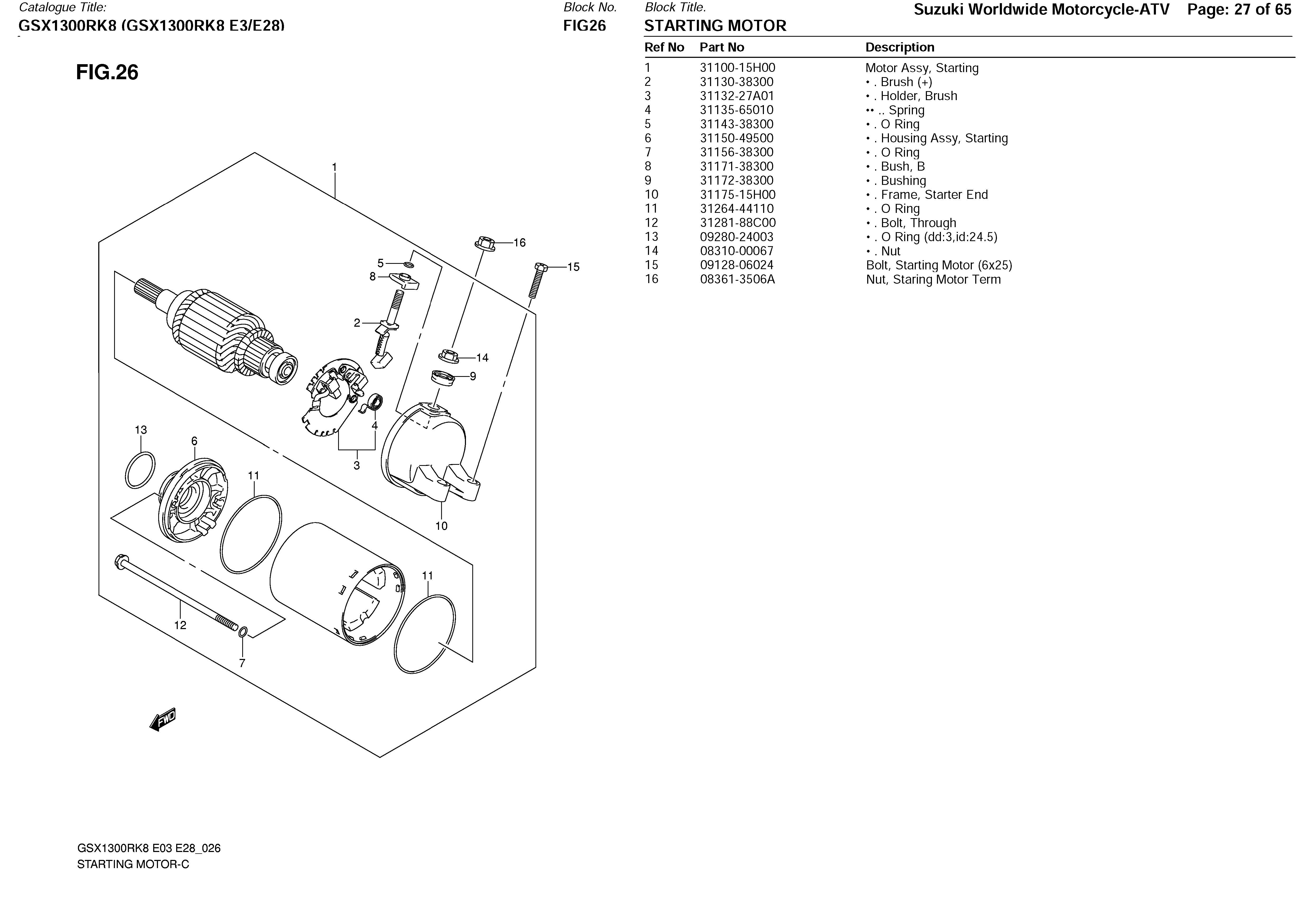

Anlasser |
26 |
STARTING MOTOR |
|

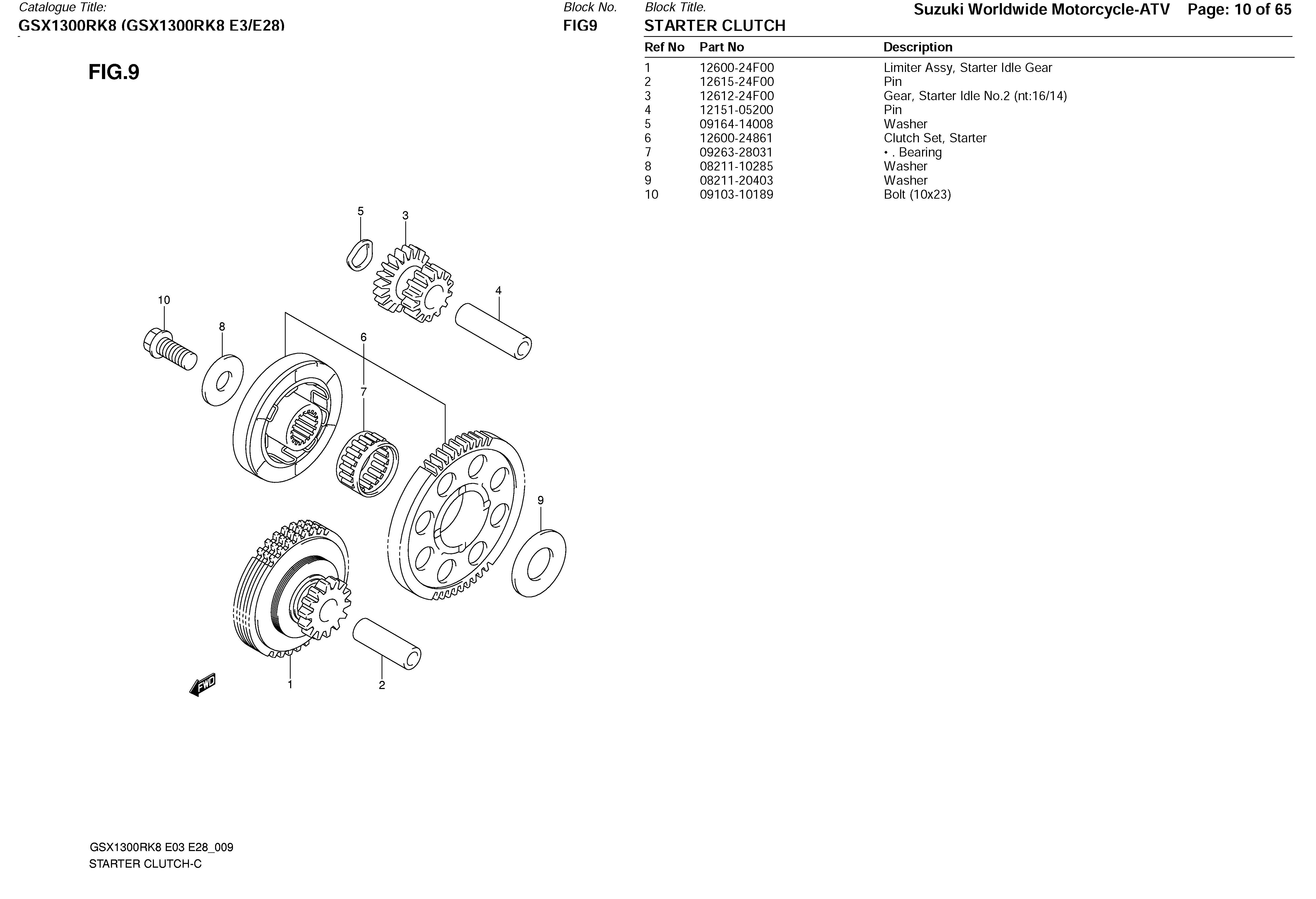

Anlasser Freilauf |
09 |
STARTER CLUTCH |
|

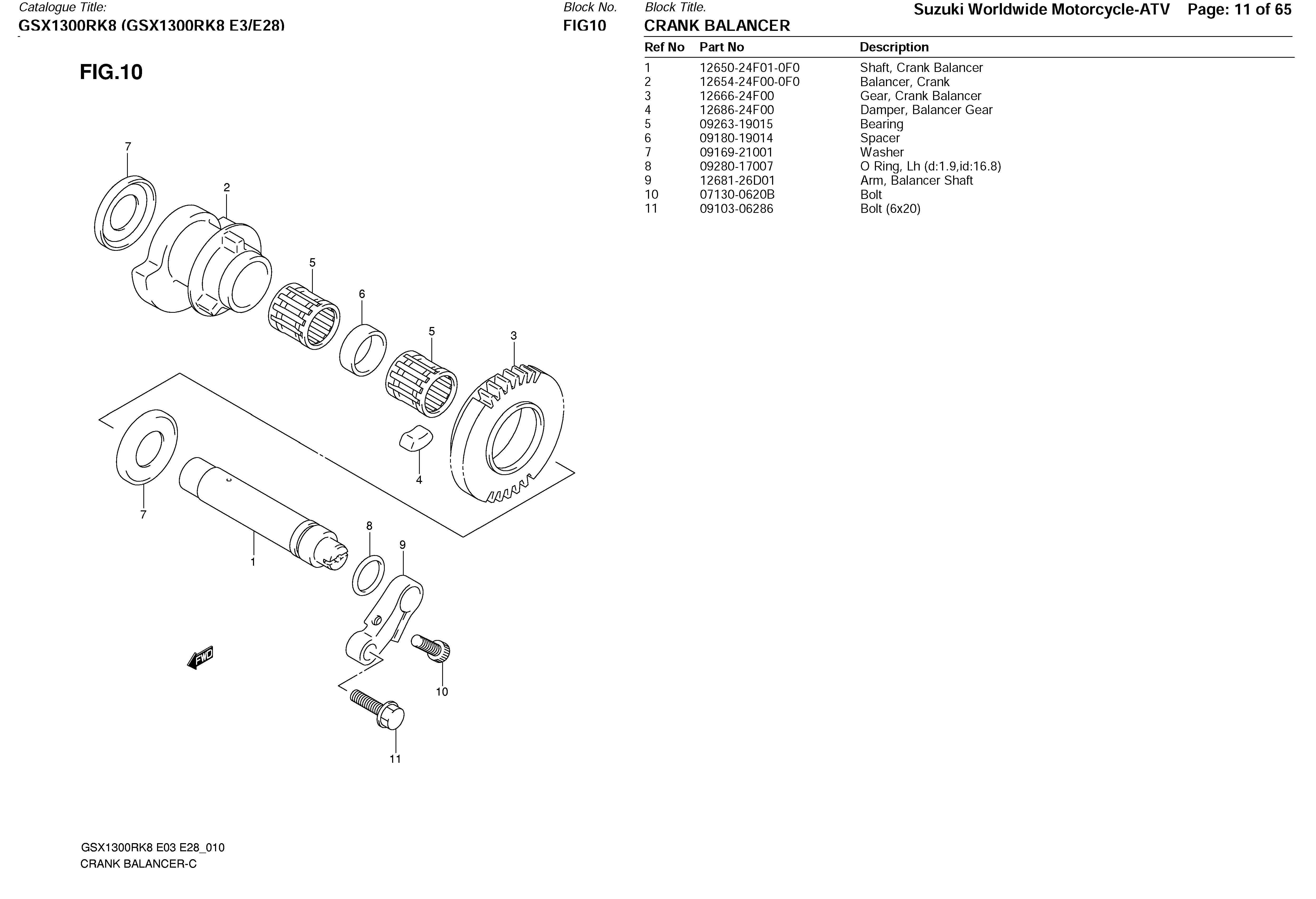

Ausgleichswelle |
10 |
CRANK BALANCER |
|

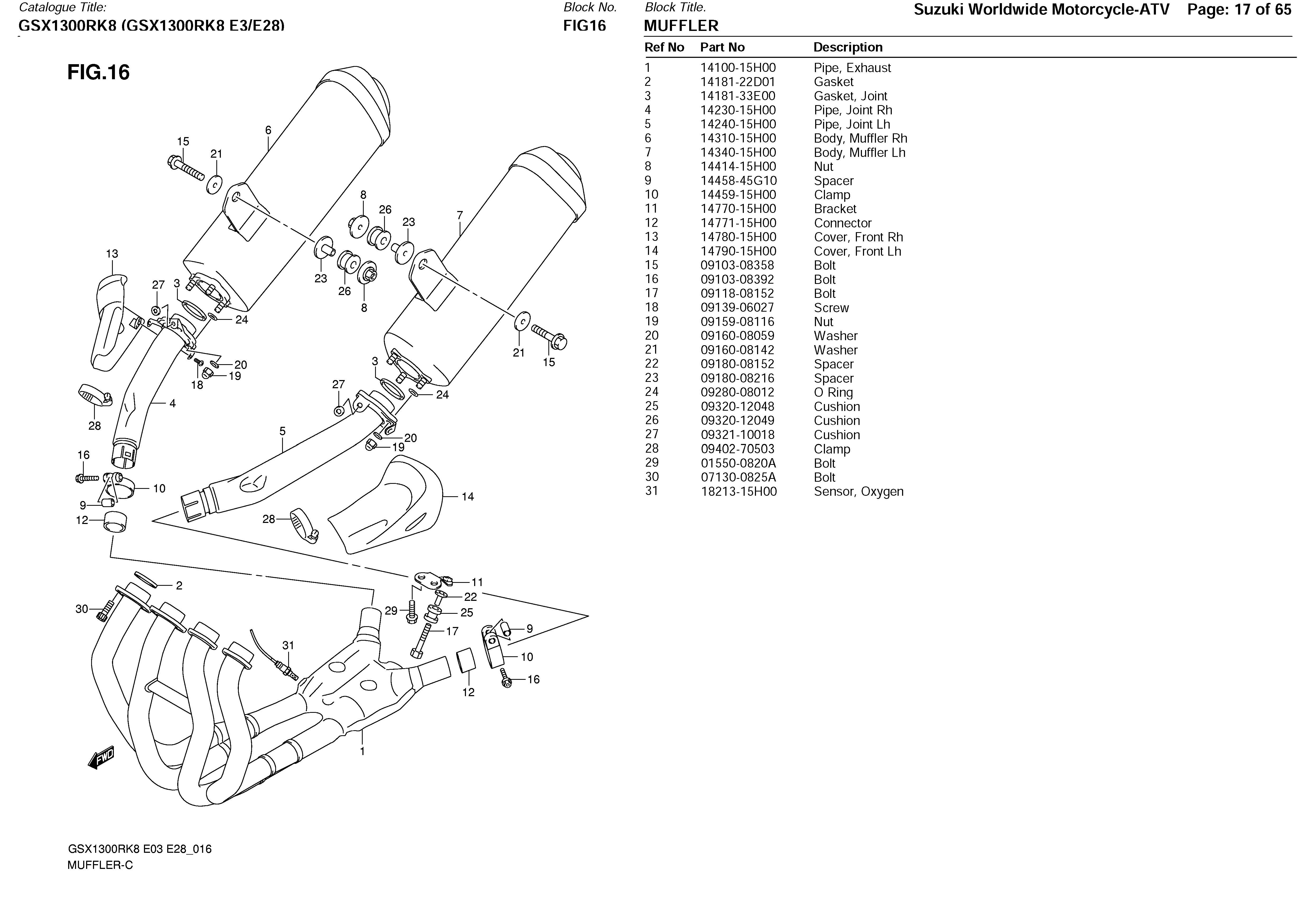

Auspuffanlage komplett |
16 |
MUFFLER /
Exhaust |
|

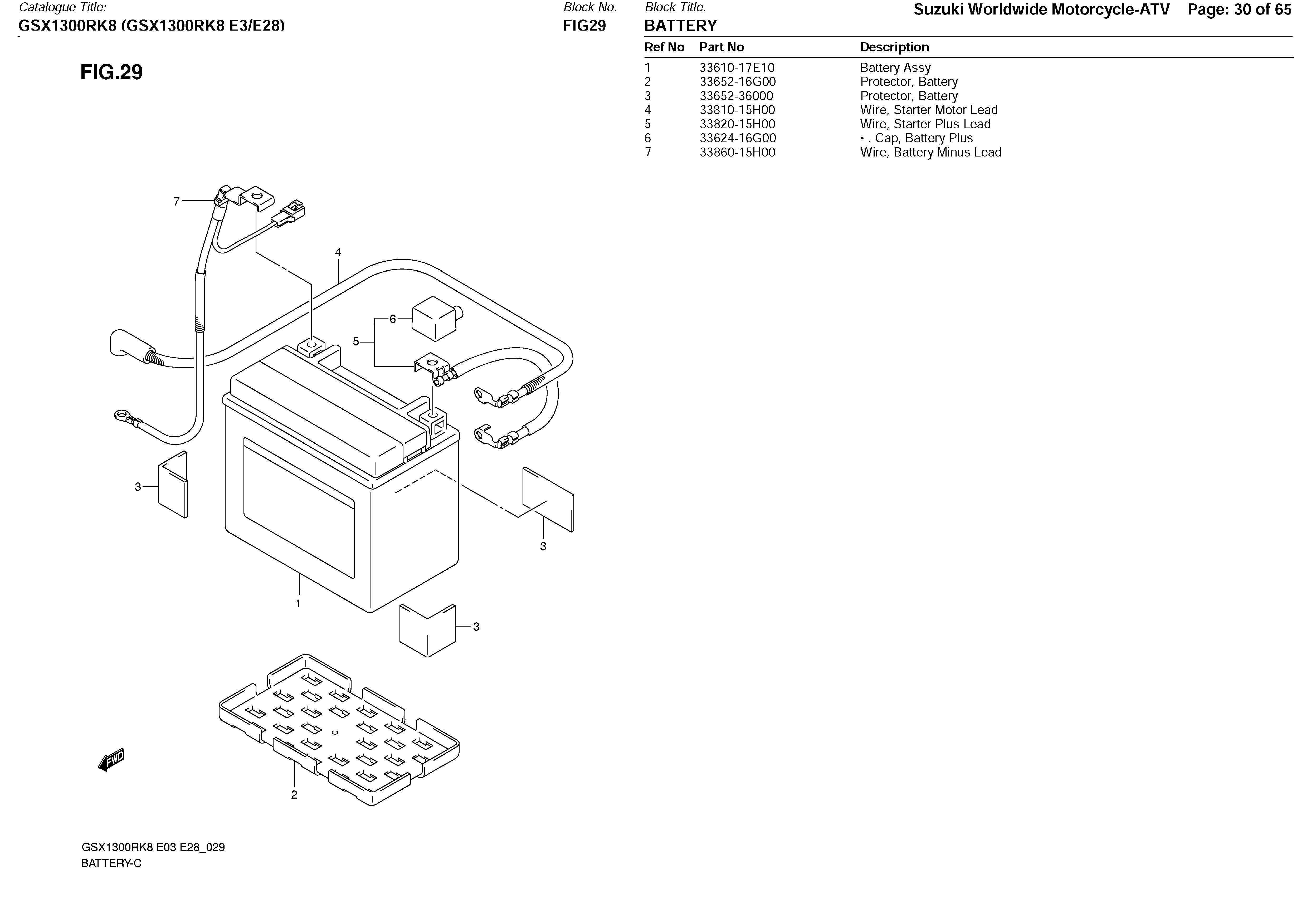

Batterie |
29 |
BATTERY |
|

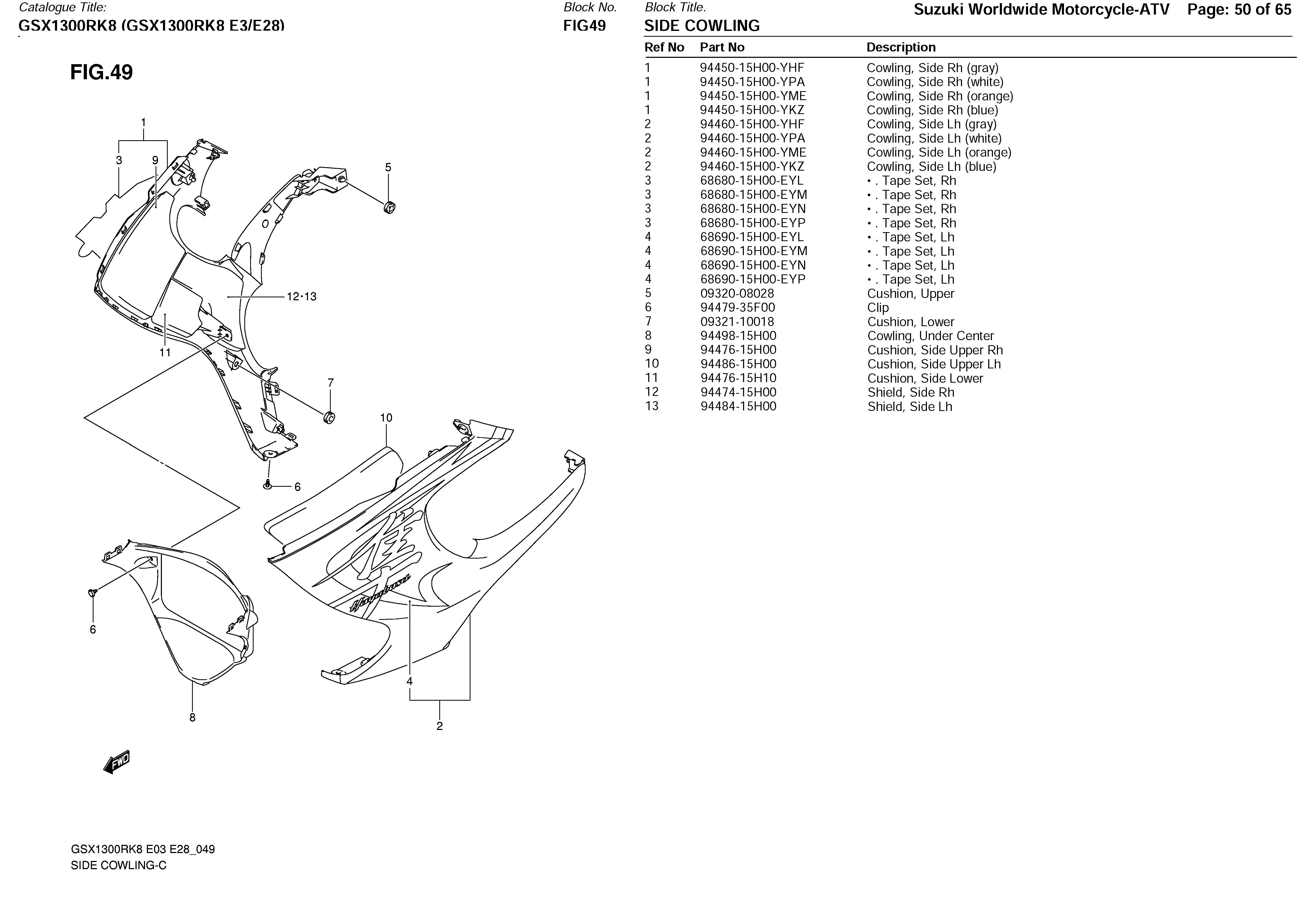

Befestigungsmaterial Seitenverkleidungen |
49 |
UNDER COWL INSTALLATION PARTS |
|
Benzinpumpe |
18 |
PUMP ASSY |
|

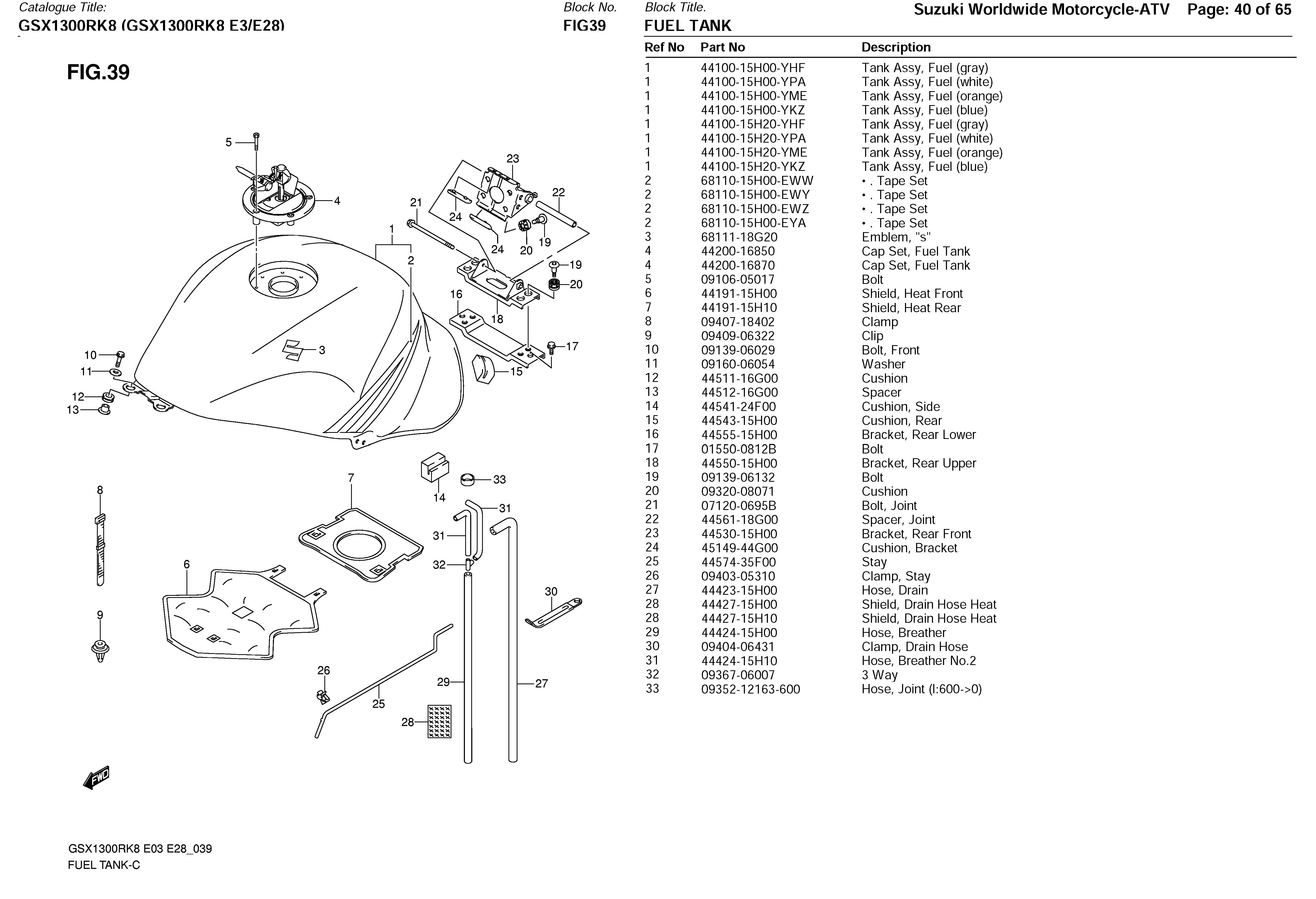

Benzintank |
39 |
FUEL TANK |
|

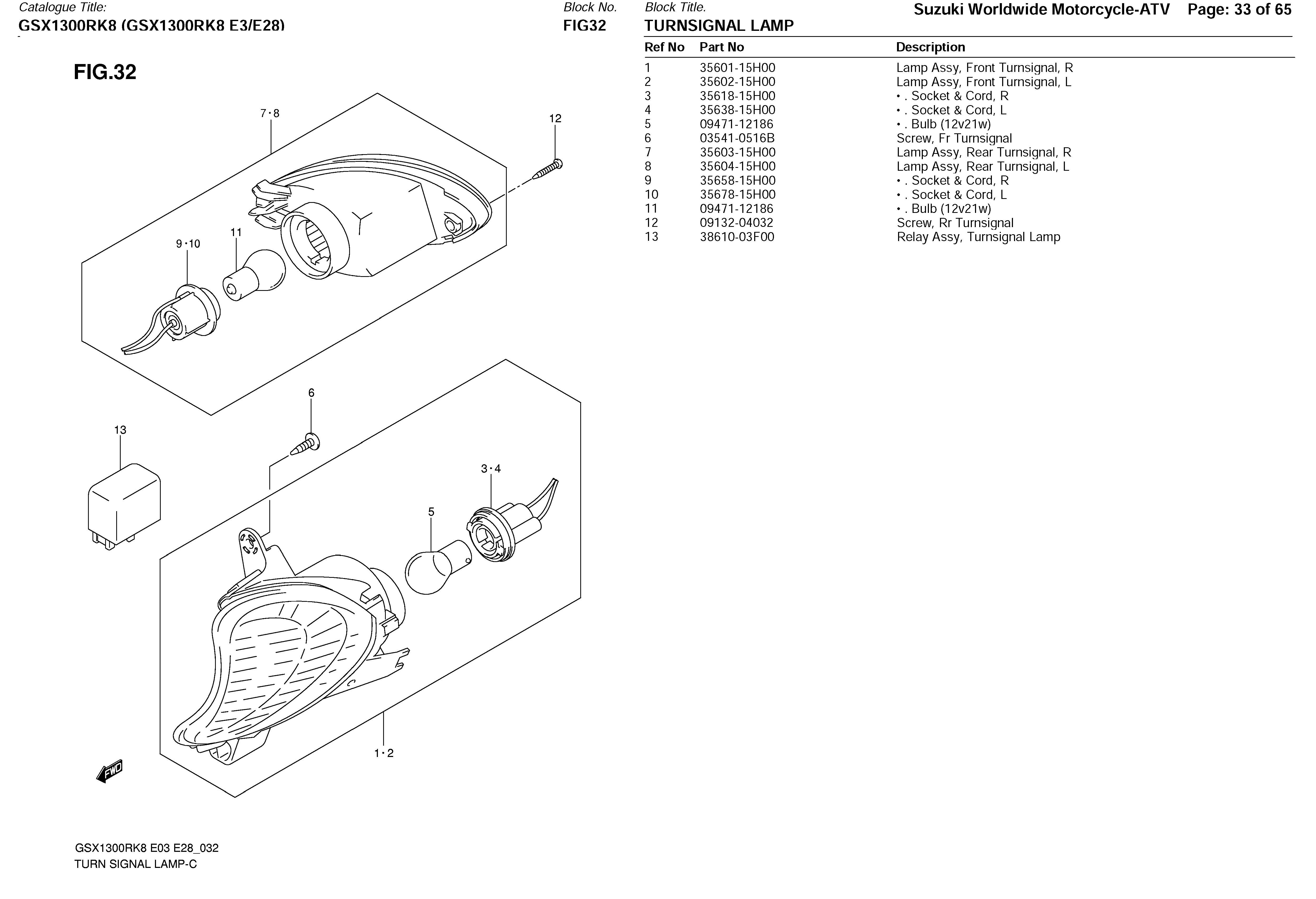

Blinker vo. & hi. |
32 |
TURNSIGNAL LAMP |
|

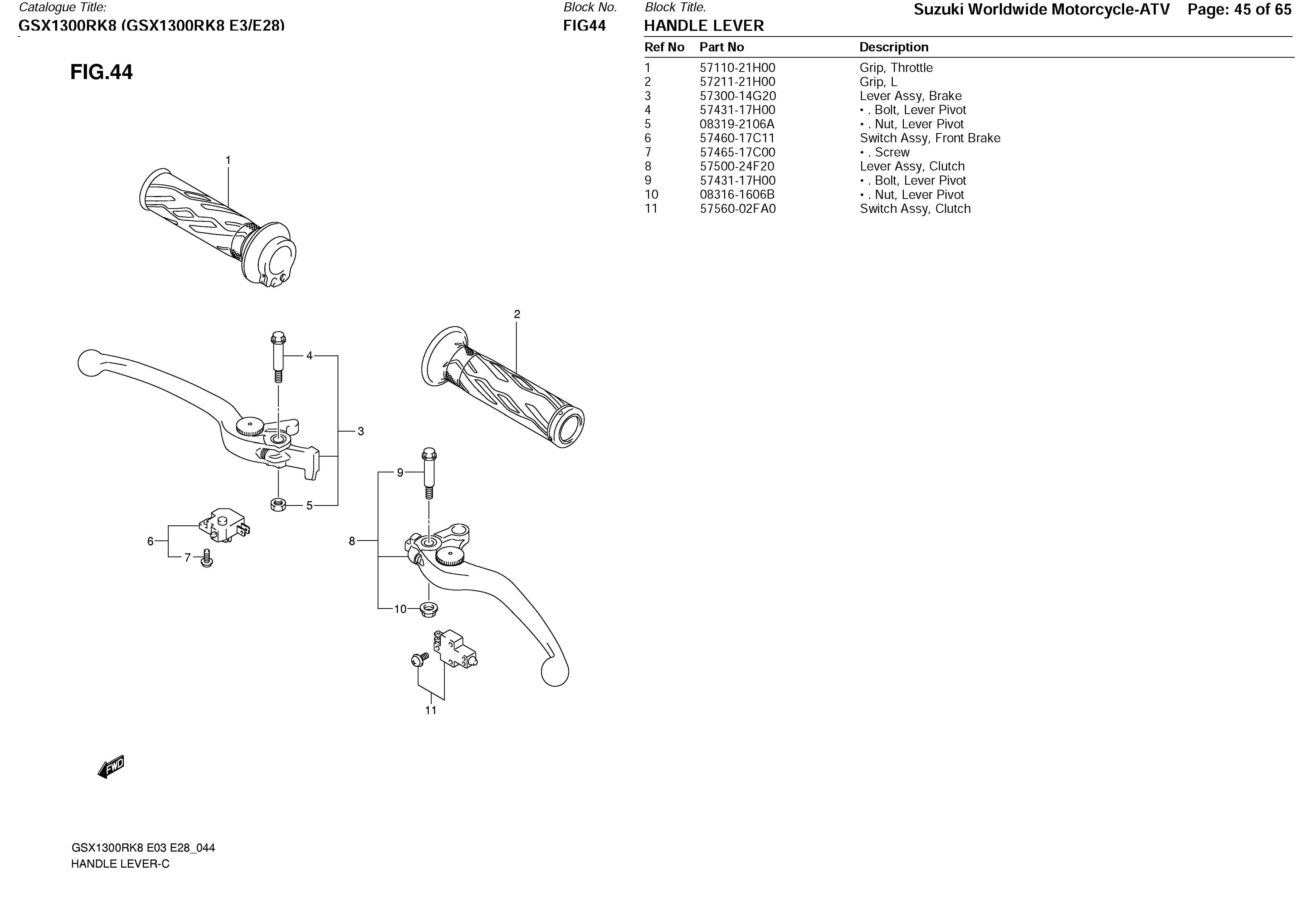

Brems- u. Kupplungshebel |
44 |
HANDLE LEVER |
|

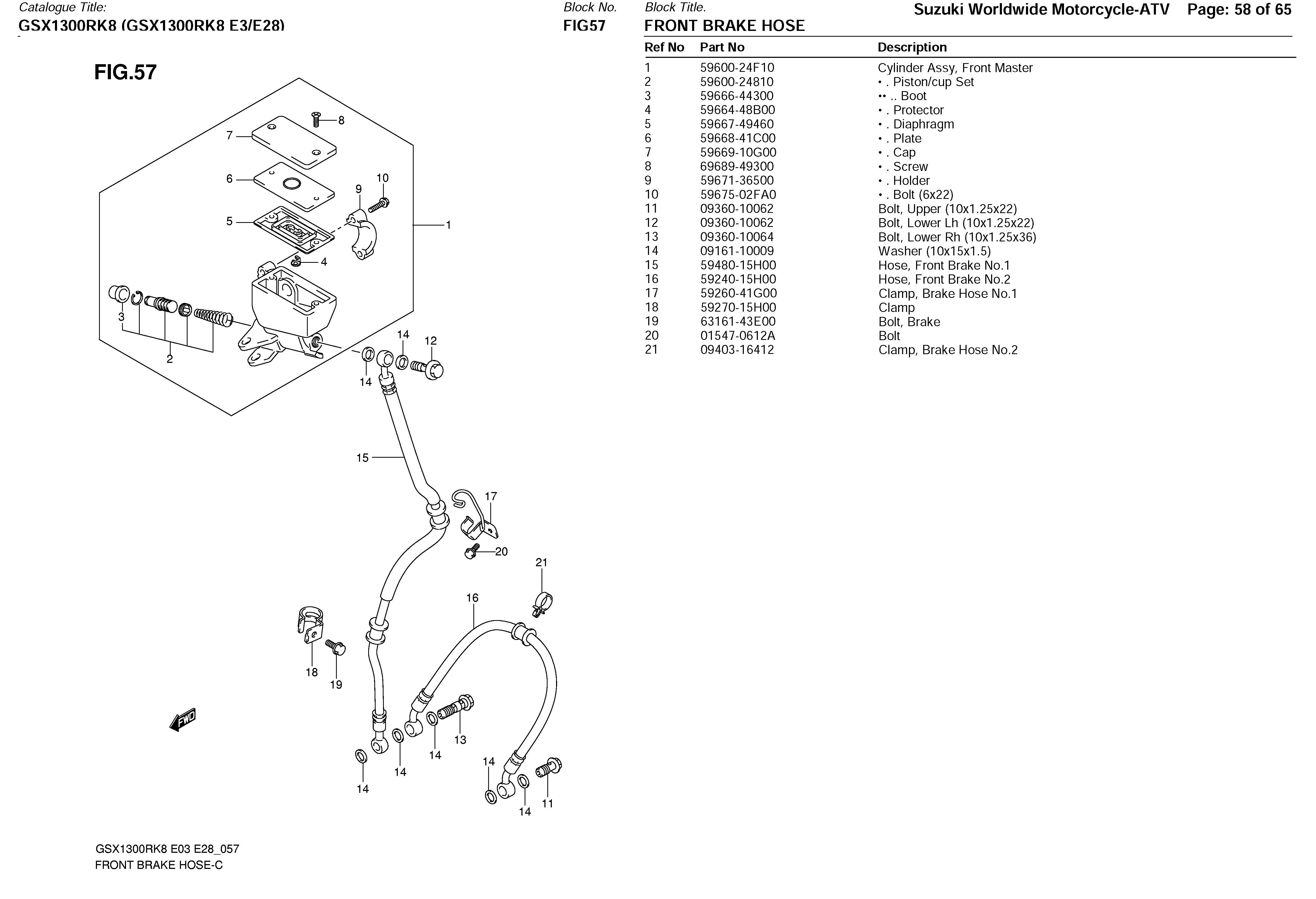

Bremsleitungen vorne u. Geber/Pumpe |
57 |
FRONT BRAKE HOSE & PUMP |
|

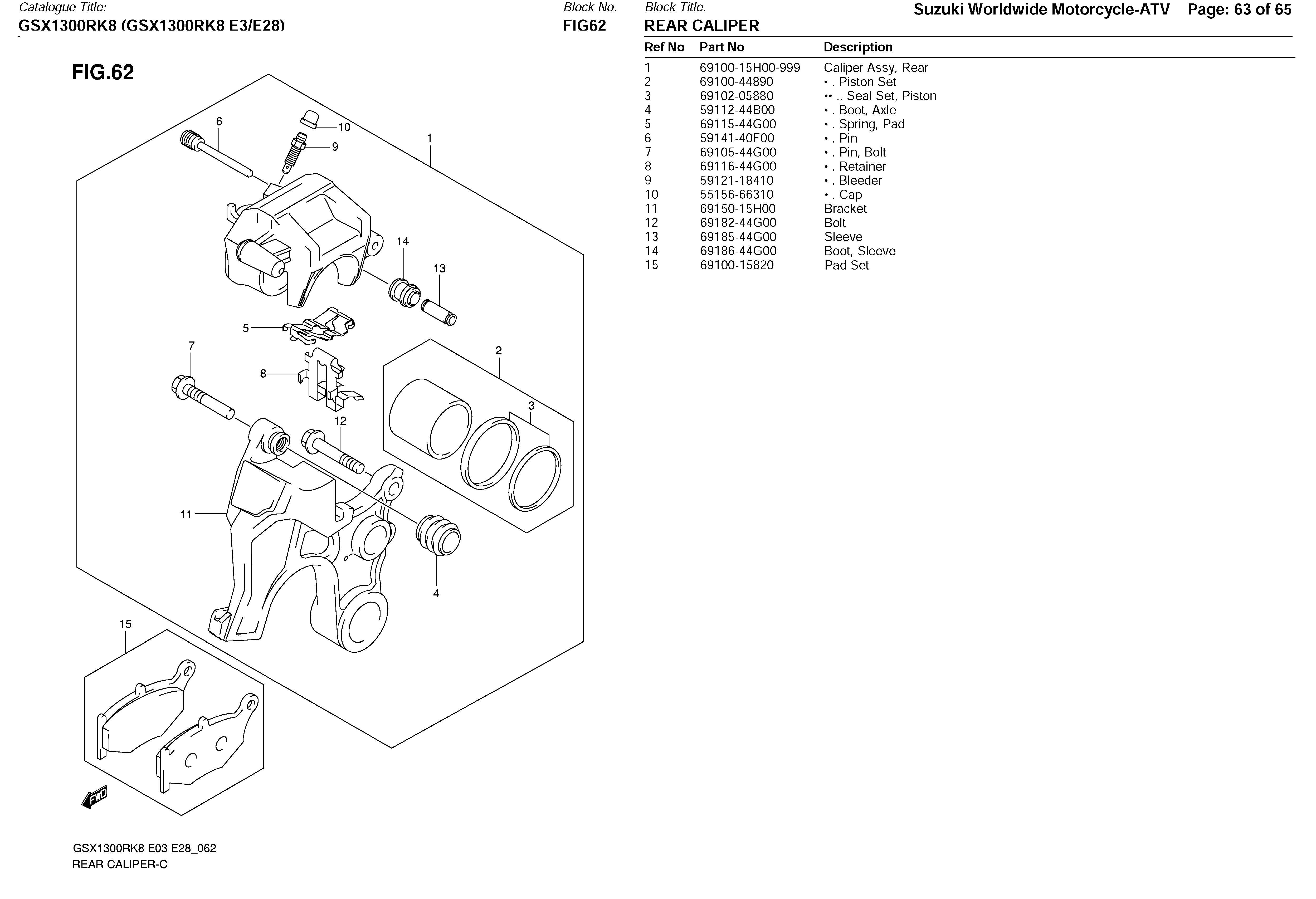

Bremssattel hi. |
62 |
REAR CALIPER |
|

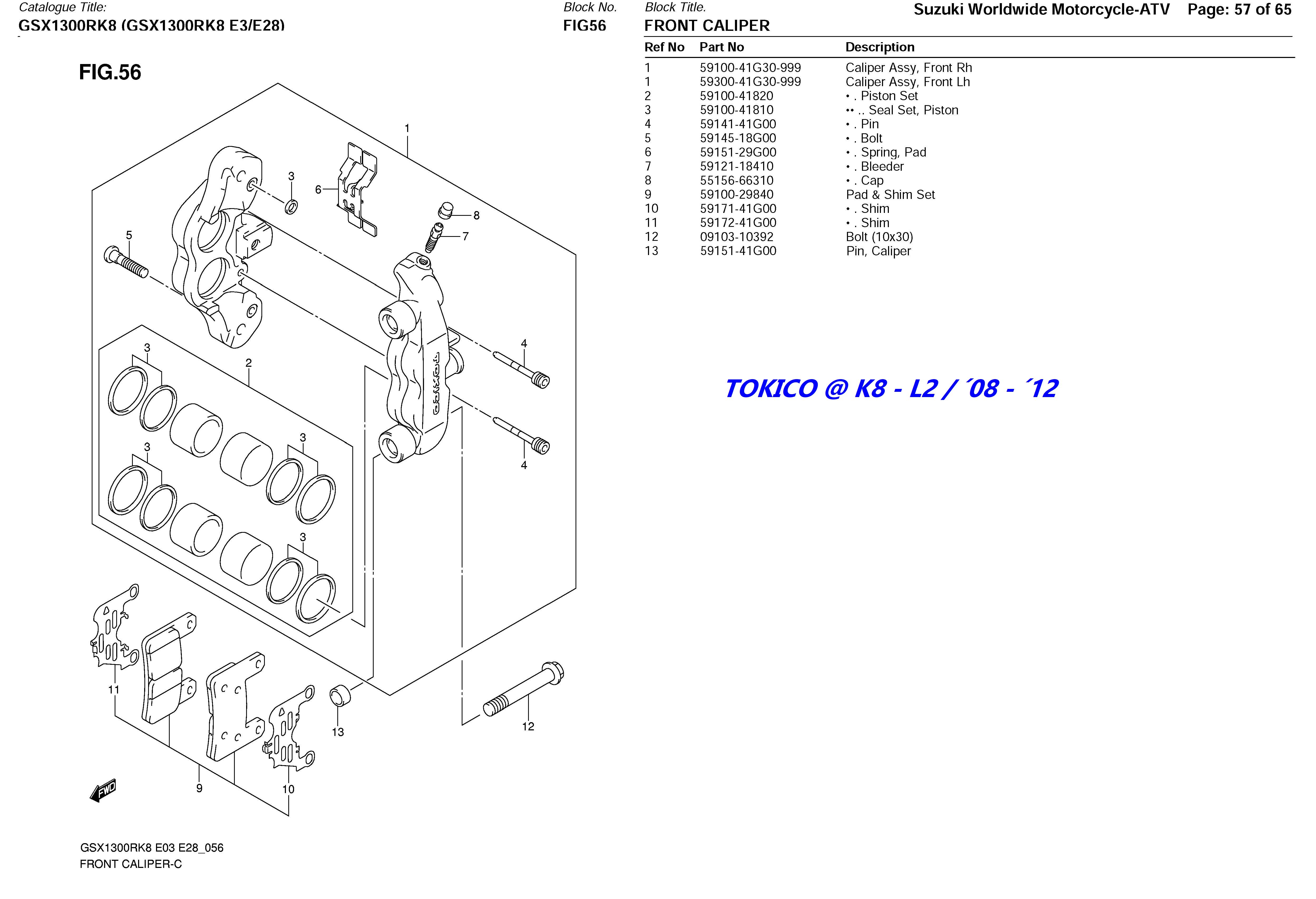

Bremssättel vorne |
56 |
FRONT CALIPERS |
|

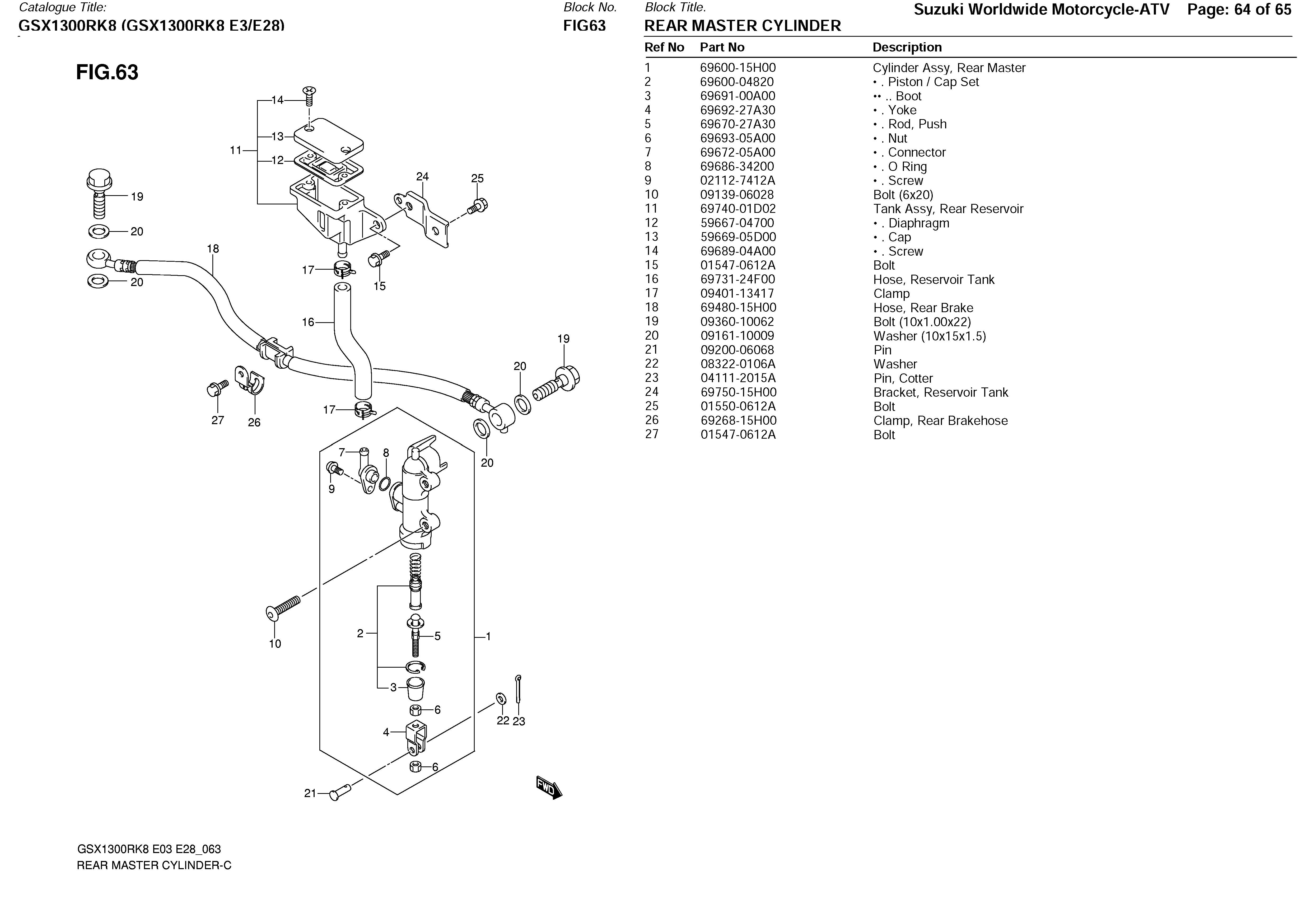

Bremszylinder hi, Bremsschlauch |
63 |
REAR MASTER CYLINDER |
|

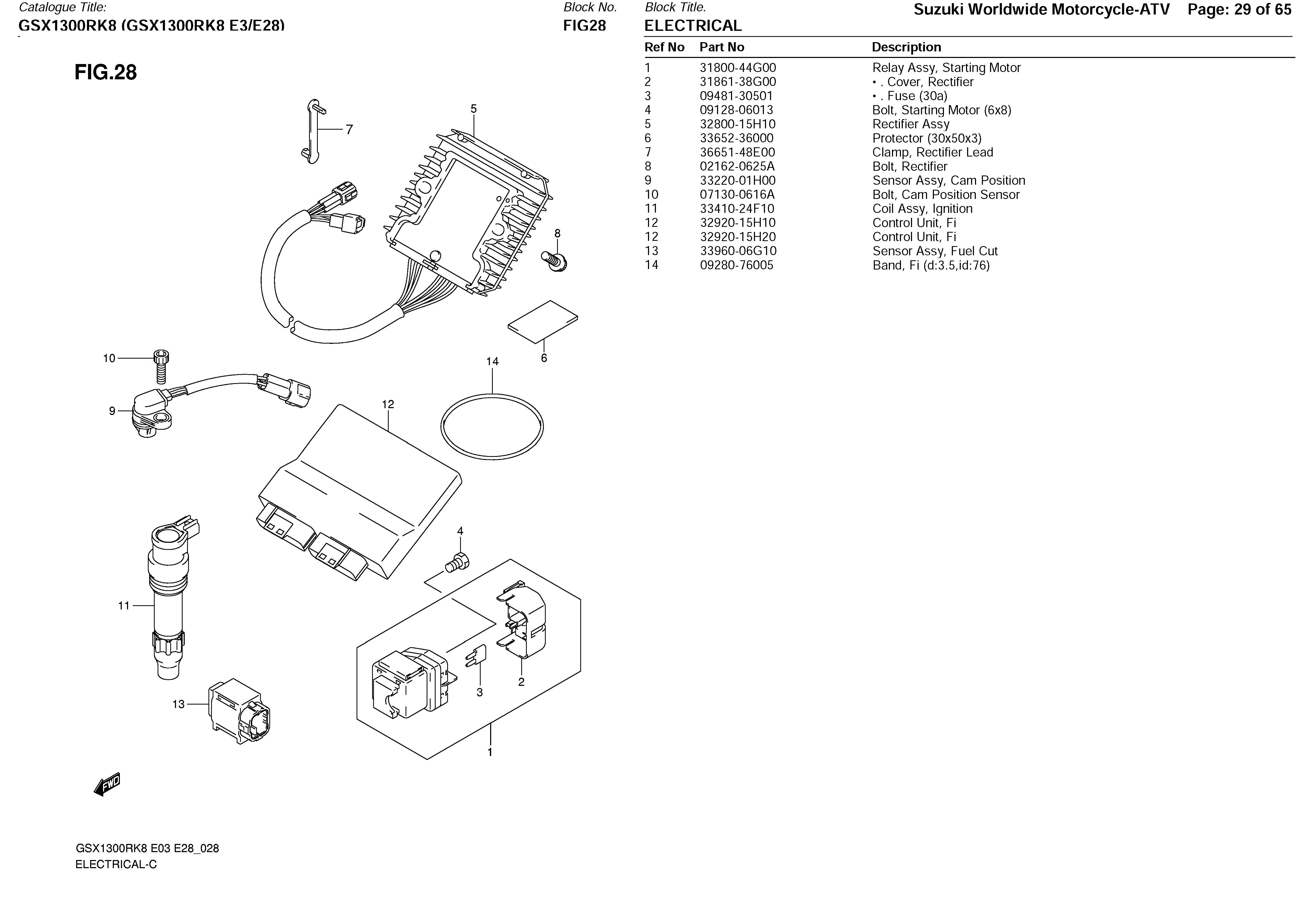

CDI, Regler, Zündspulen, sonstige Bauteile |
28 |
ELECTRICAL |
|

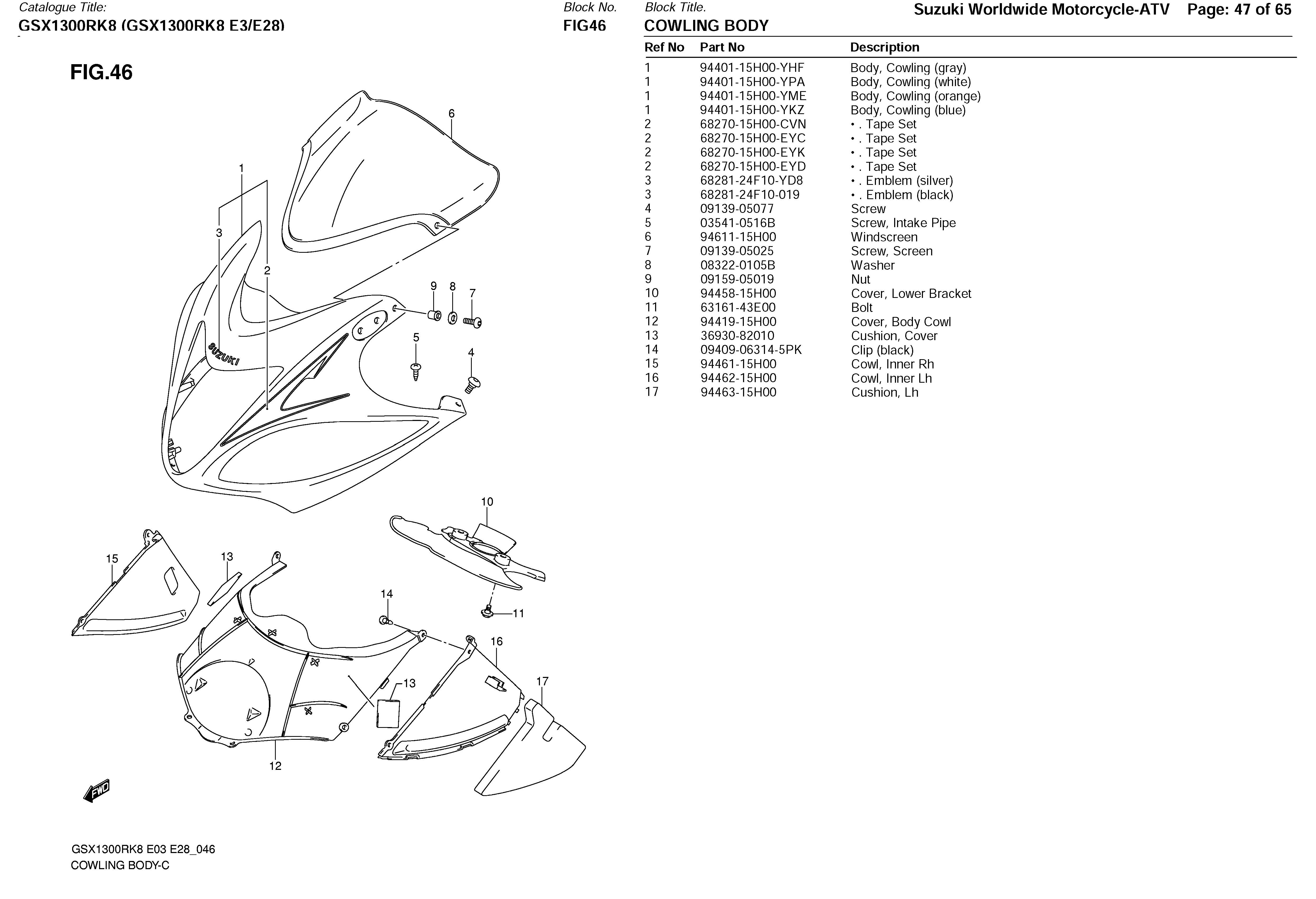

Cockpit - Verkleidung |
46 |
COWLING BODY |
|

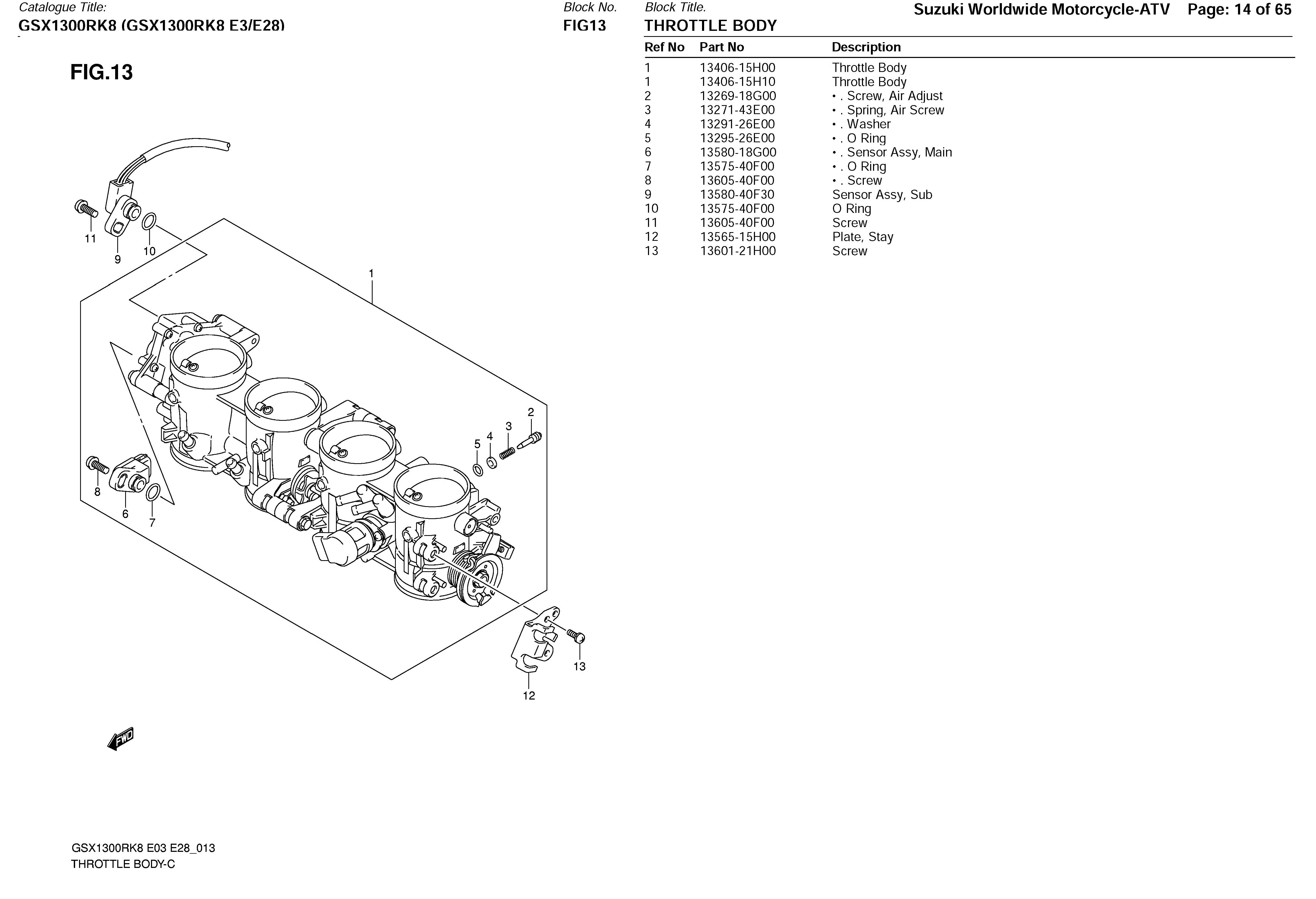

Drosselklappenbrücke #1 |
13 |
THROTTLE BODY |
|

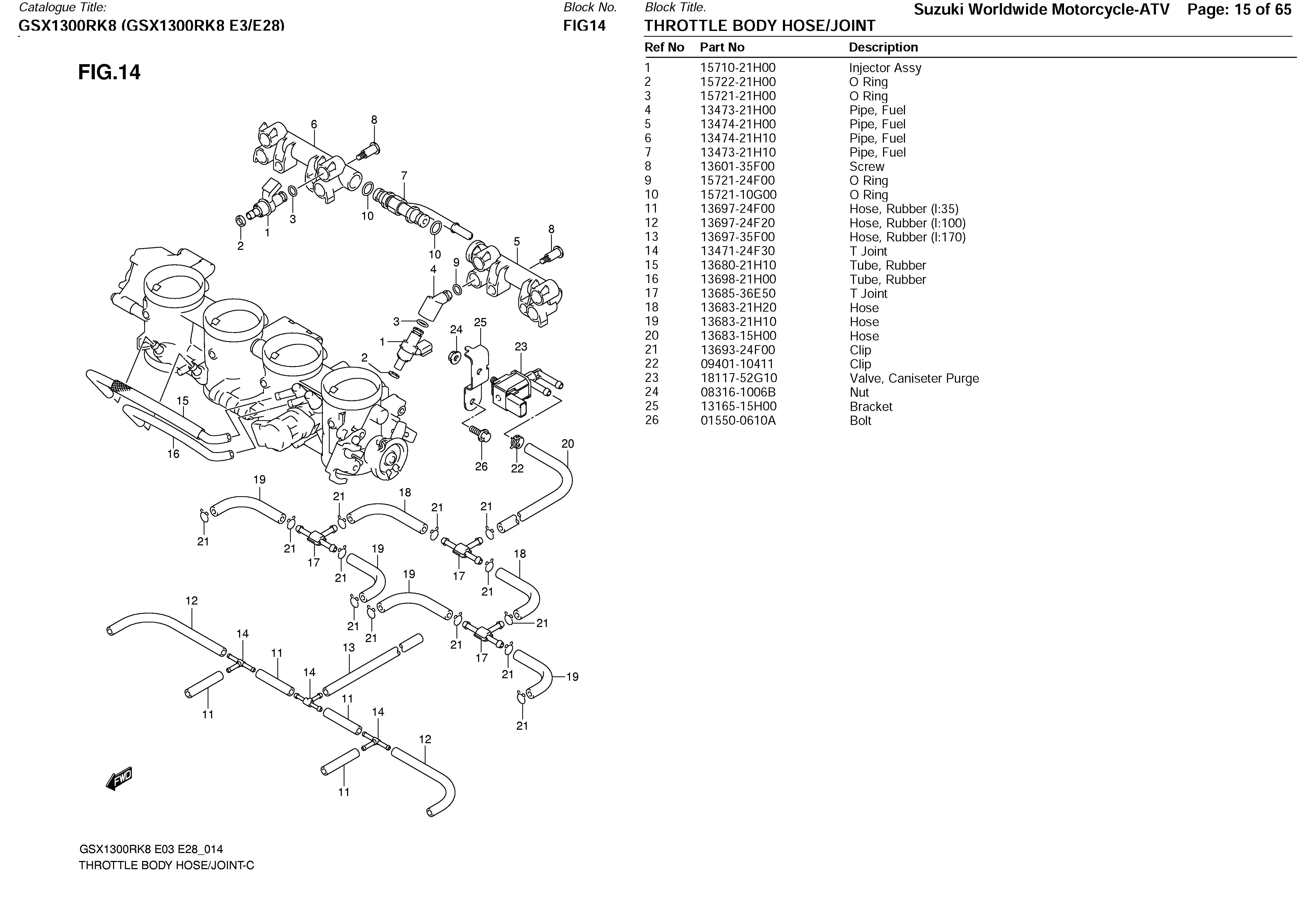

Drosselklappenbrücke #2 |
14 |
THROTTLE BODY HOSE & JOINT |
|

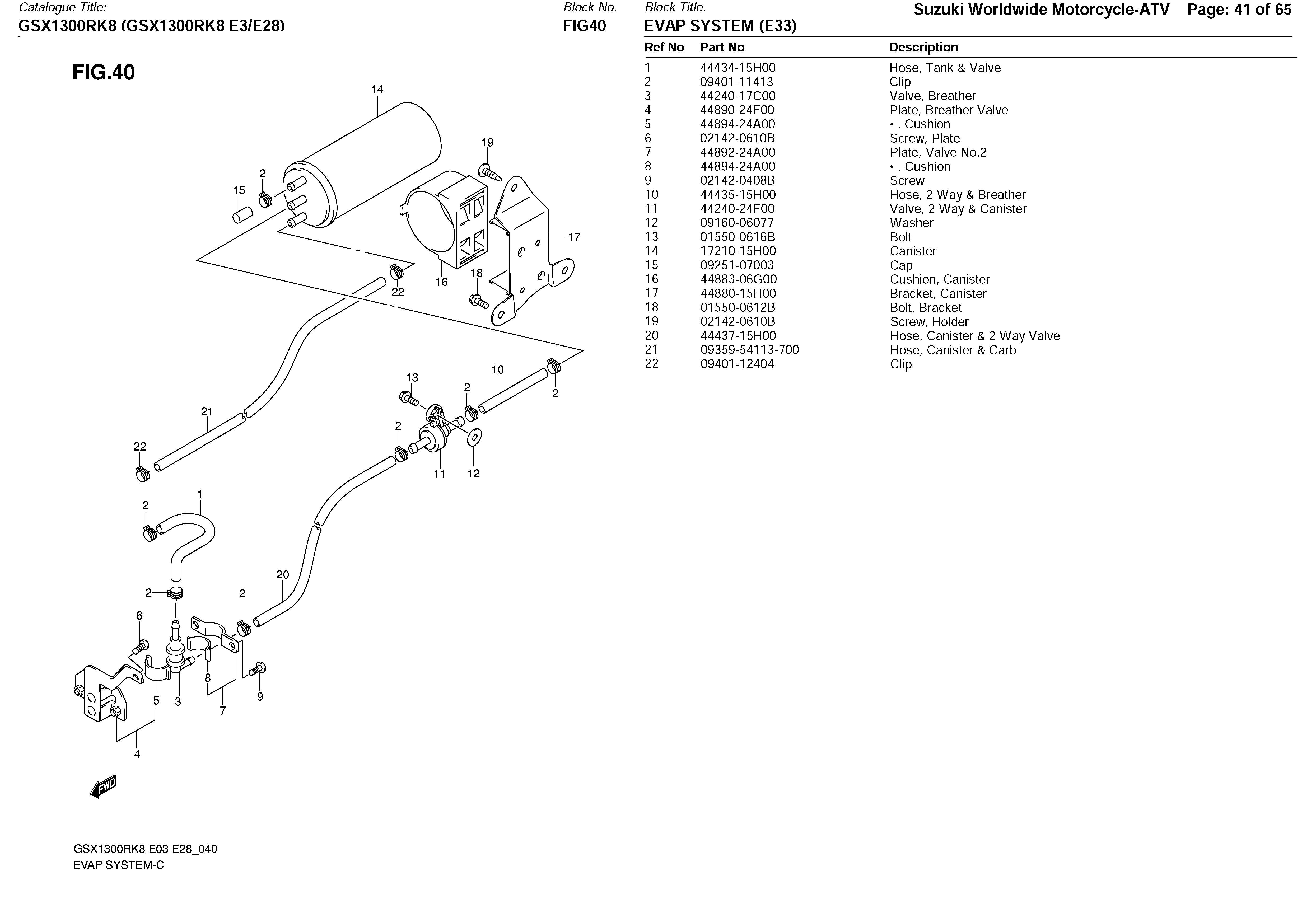

EVAP SYSTEM (E33) |
40 |
EVAP SYSTEM (E33) |
|

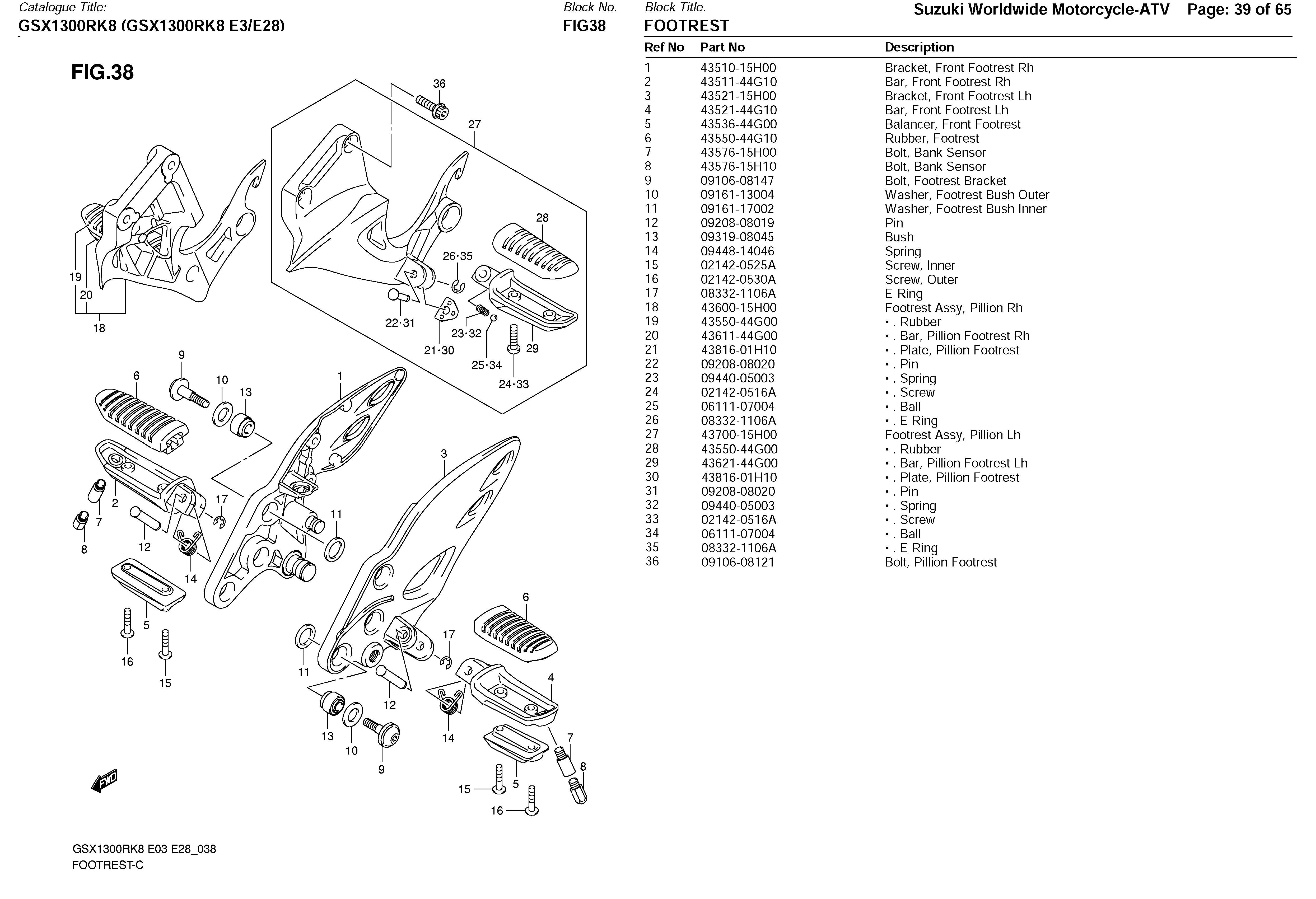

Fußrastenanlage |
38 |
FOOTREST |
|

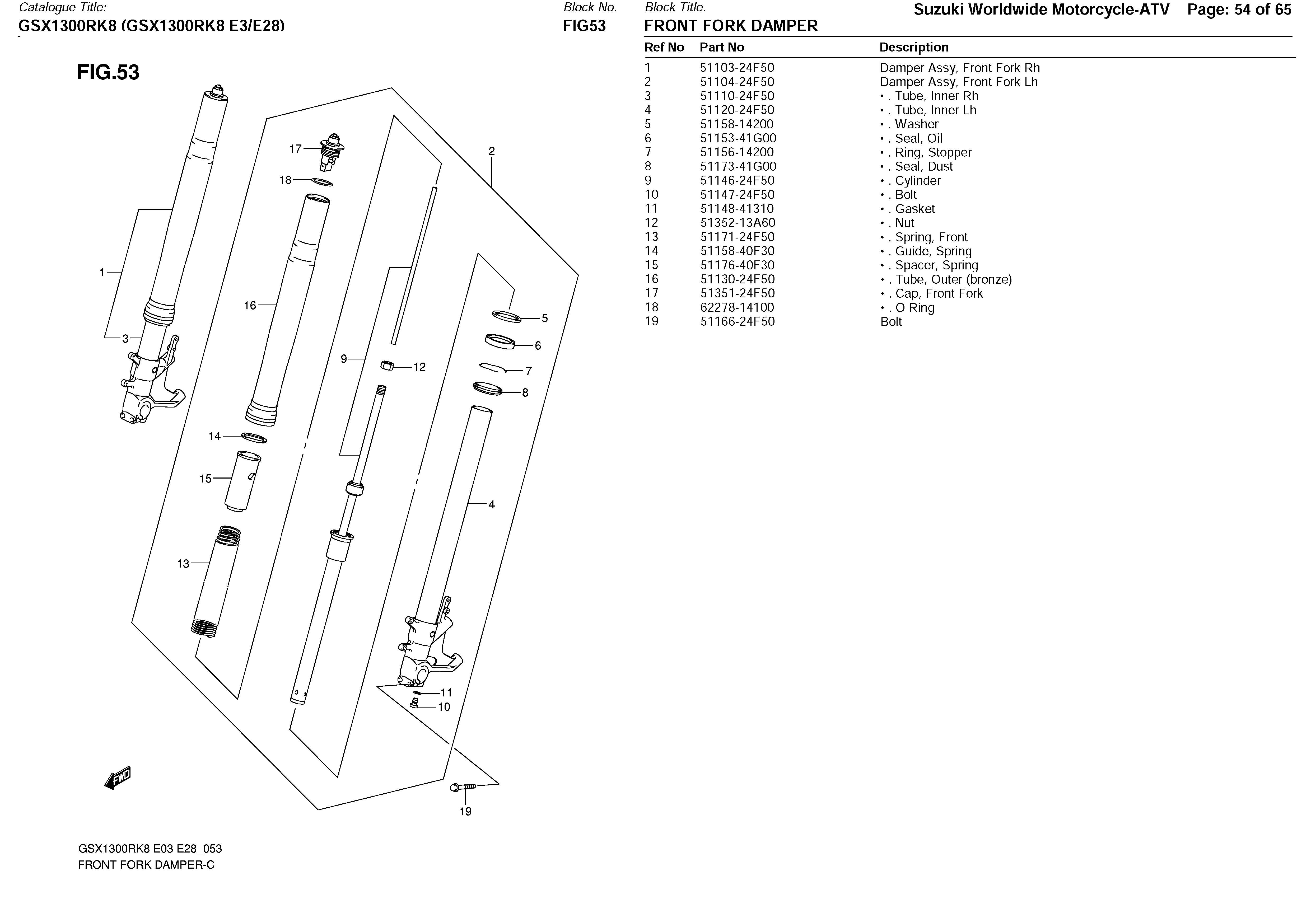

Gabel |
53 |
FRONT FORK DAMPER |
|

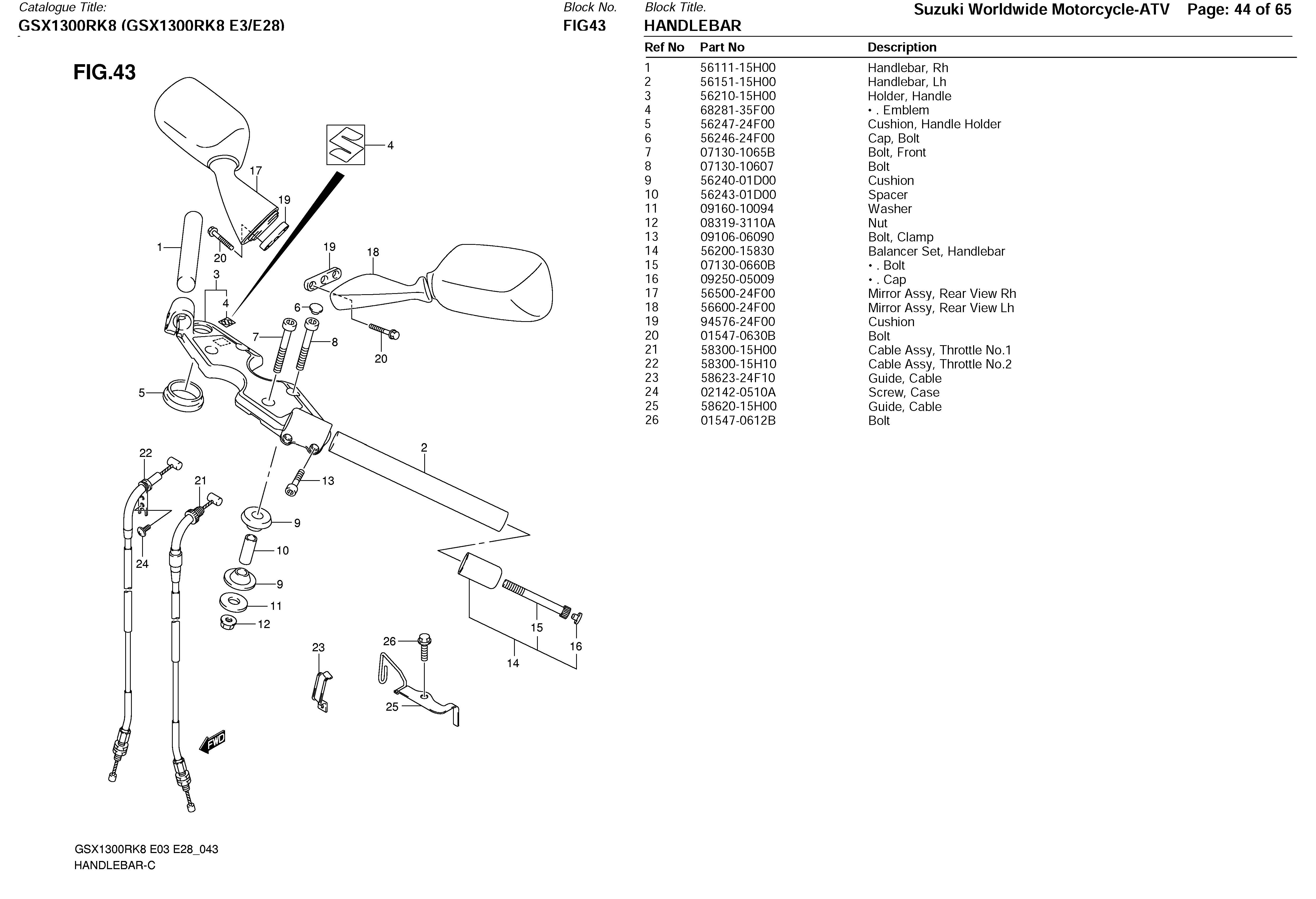

Gas- & Chokezüge, Abdeckplatte mit Lenker, Spiegel |
43 |
HANDLEBAR & MIRRORS |
|

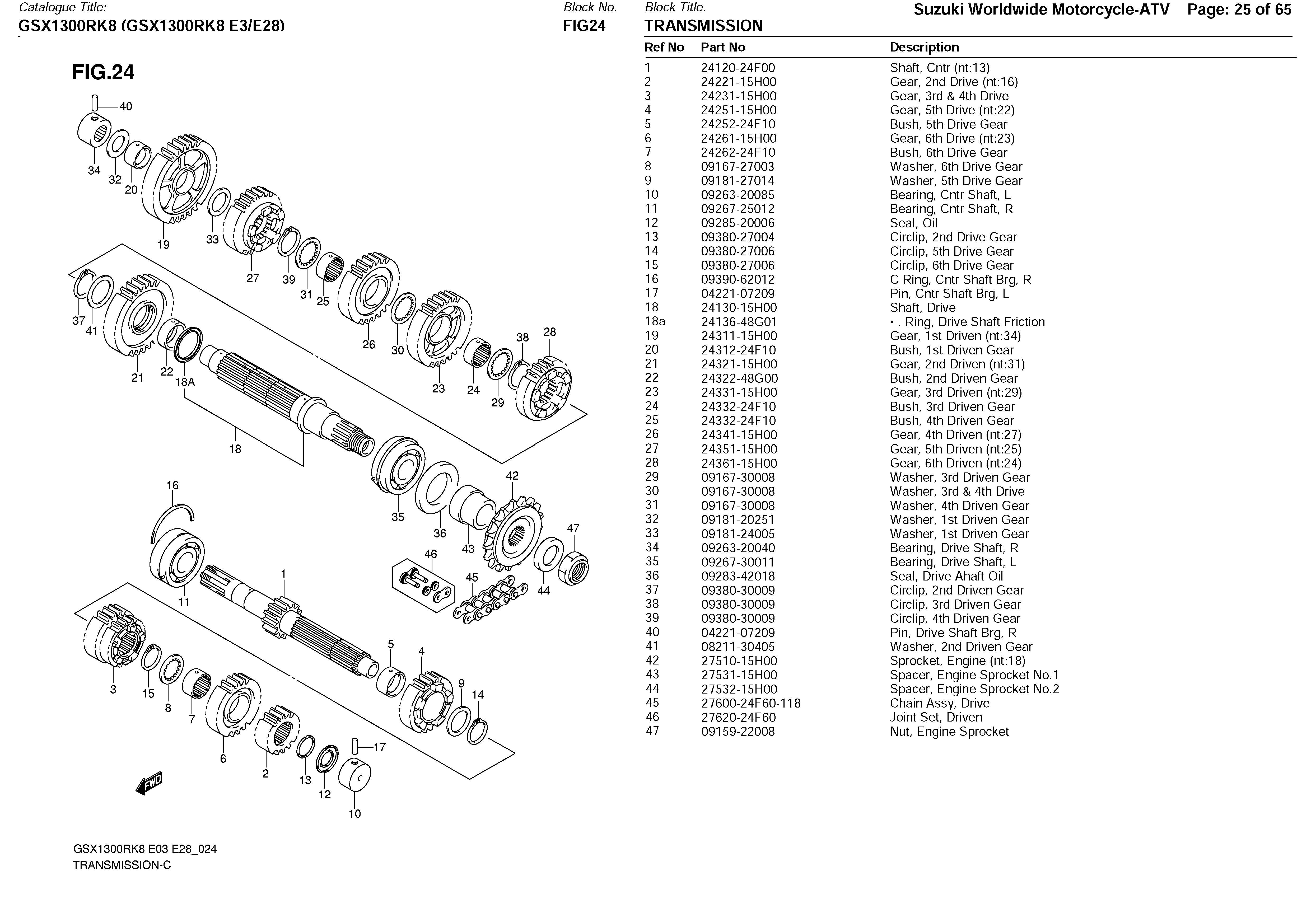

Getriebe |
24 |
TRANSMISSION |
|

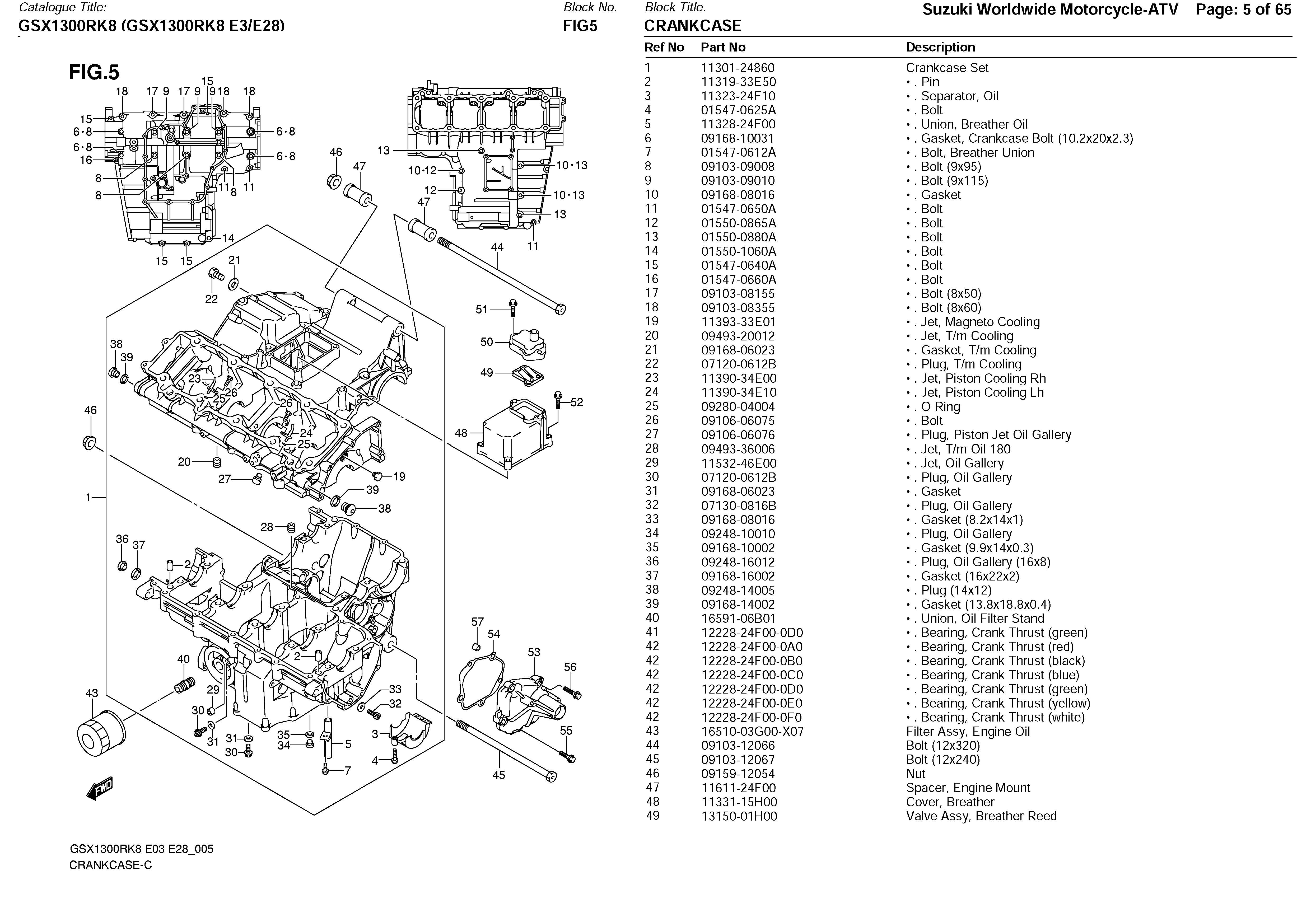

Getriebe Gehäuse
(Seite 1) |
05.1 |
CRANKCASE (page
1) |
|

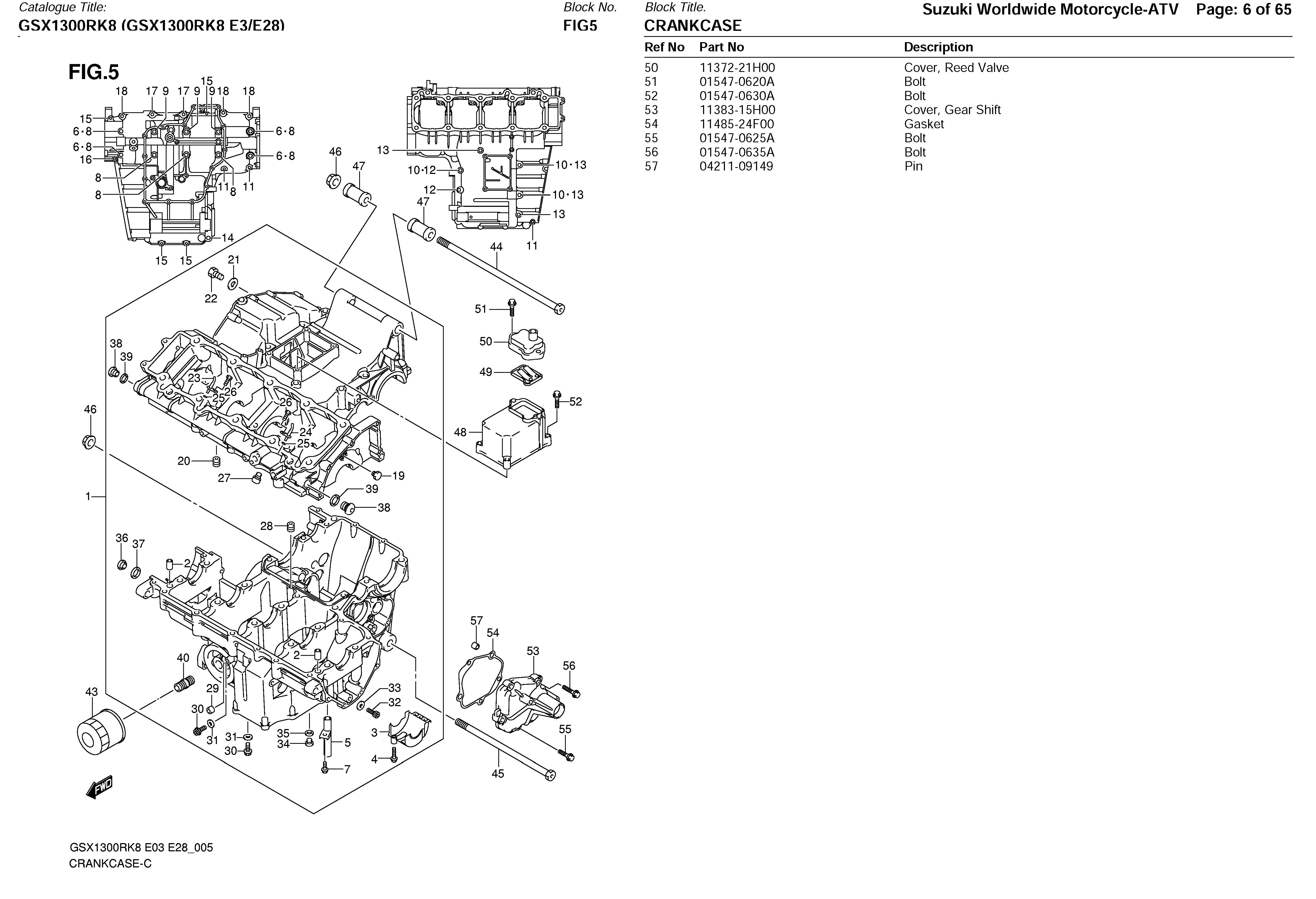

Getriebe Gehäuse
(Seite 2) |
05.2 |
CRANKCASE (page
2) |
|

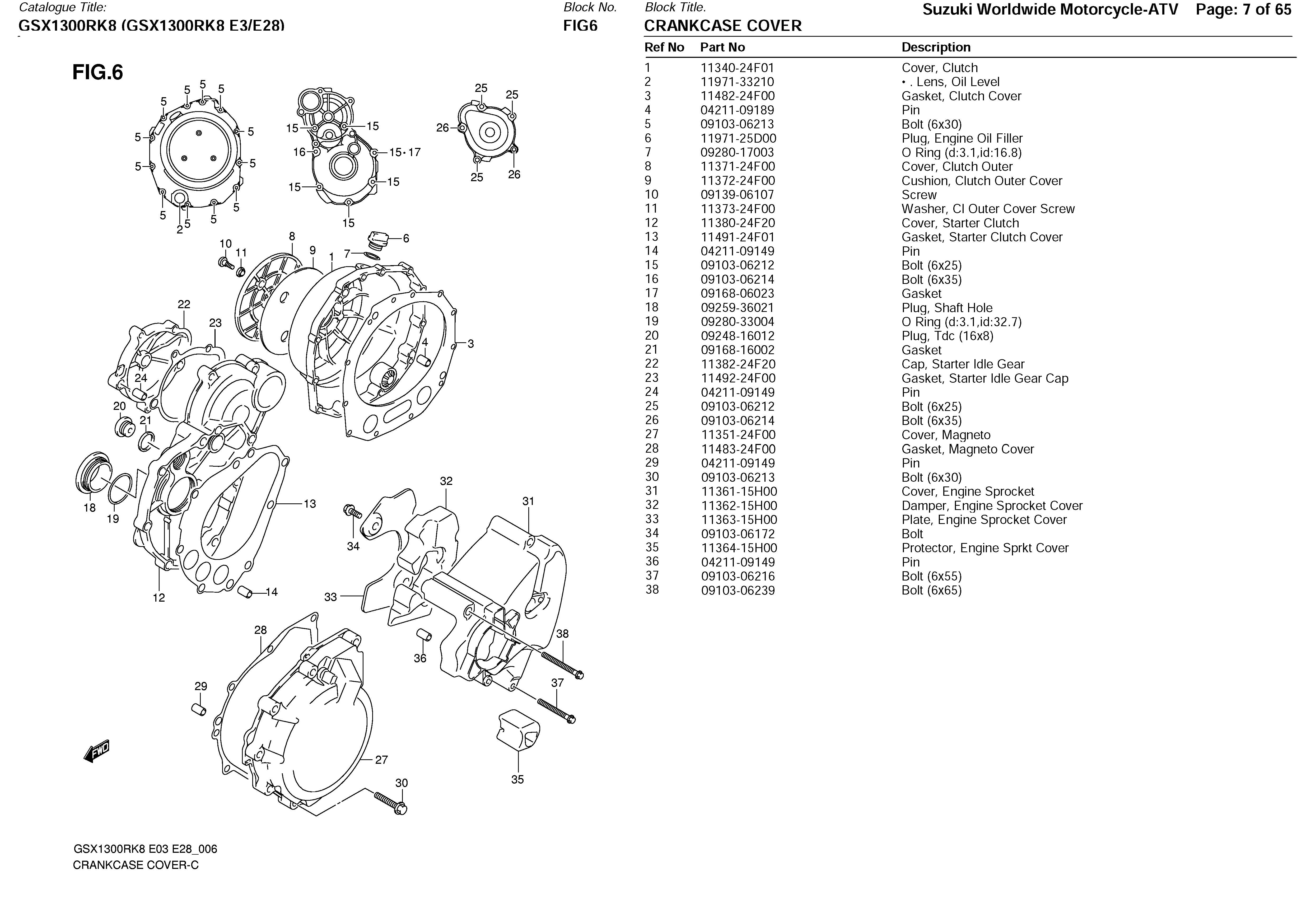

Getriebedeckel |
06 |
CRANKCASE COVER |
|

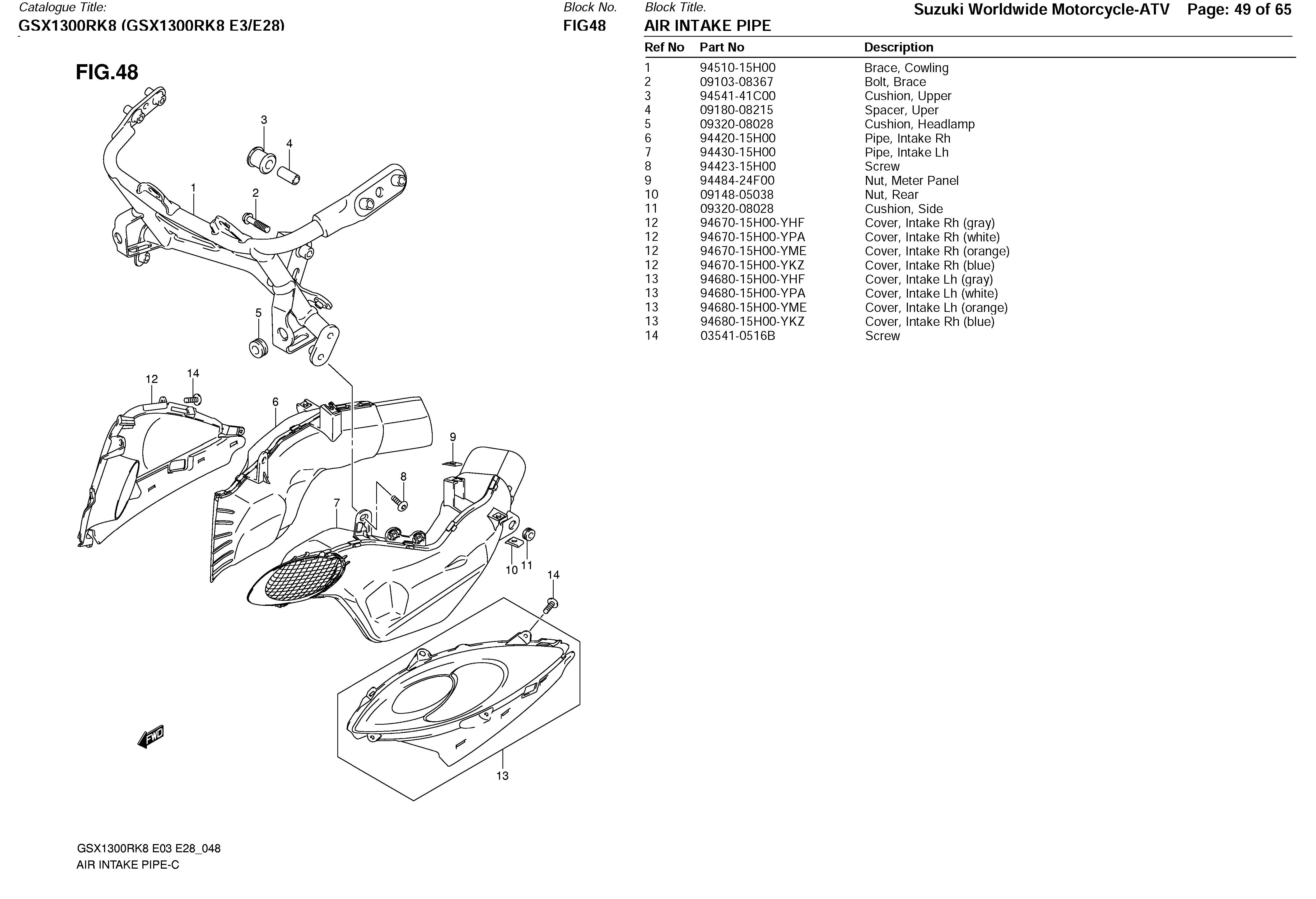

Geweih, RamAir-Kanäle |
48 |
COWL BODY INSTALLATION PARTS (RAM AIR) |
|

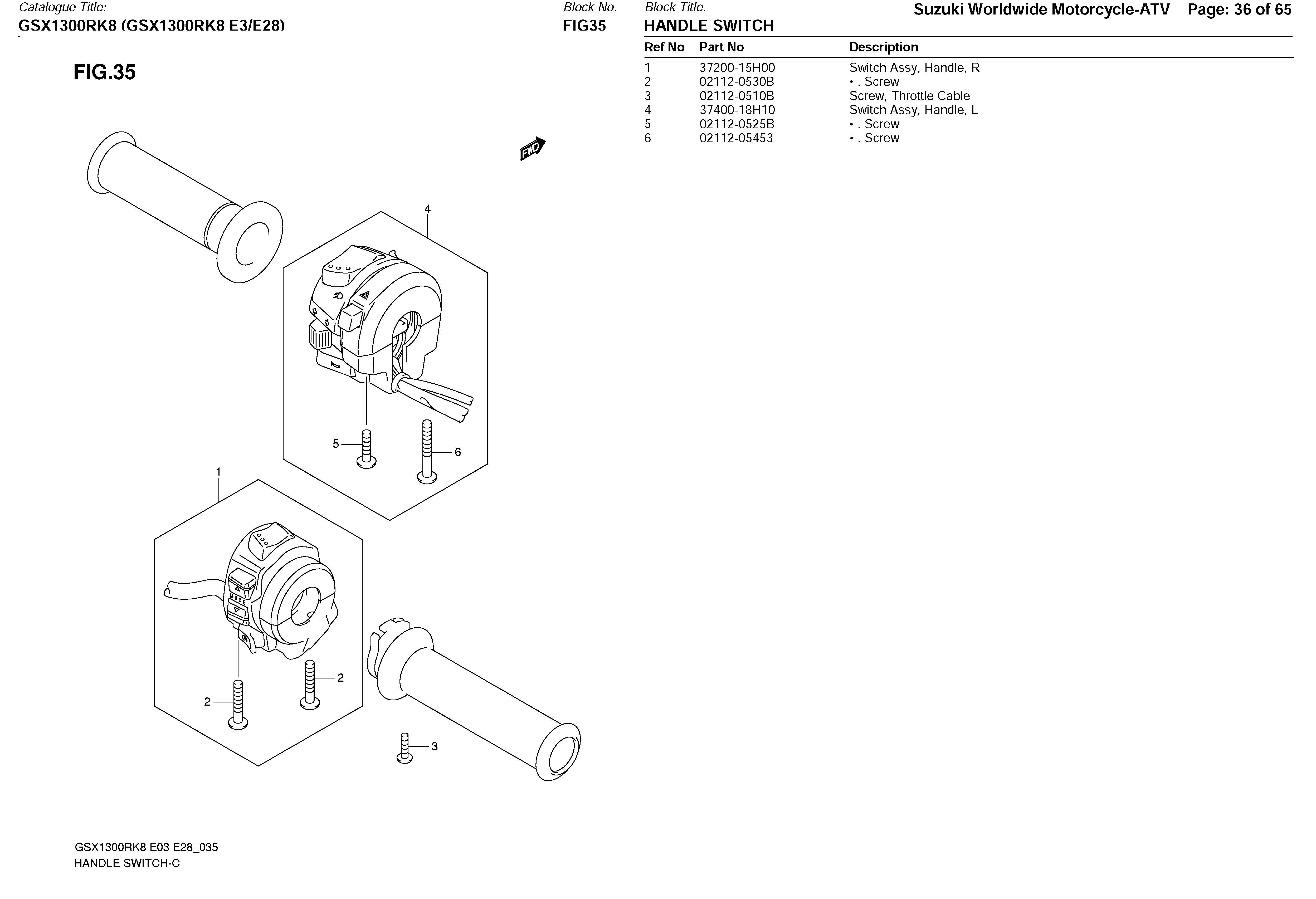

Griffe / Lenkerschalter li. & re. |
35 |
HANDLE SWITCH |
|

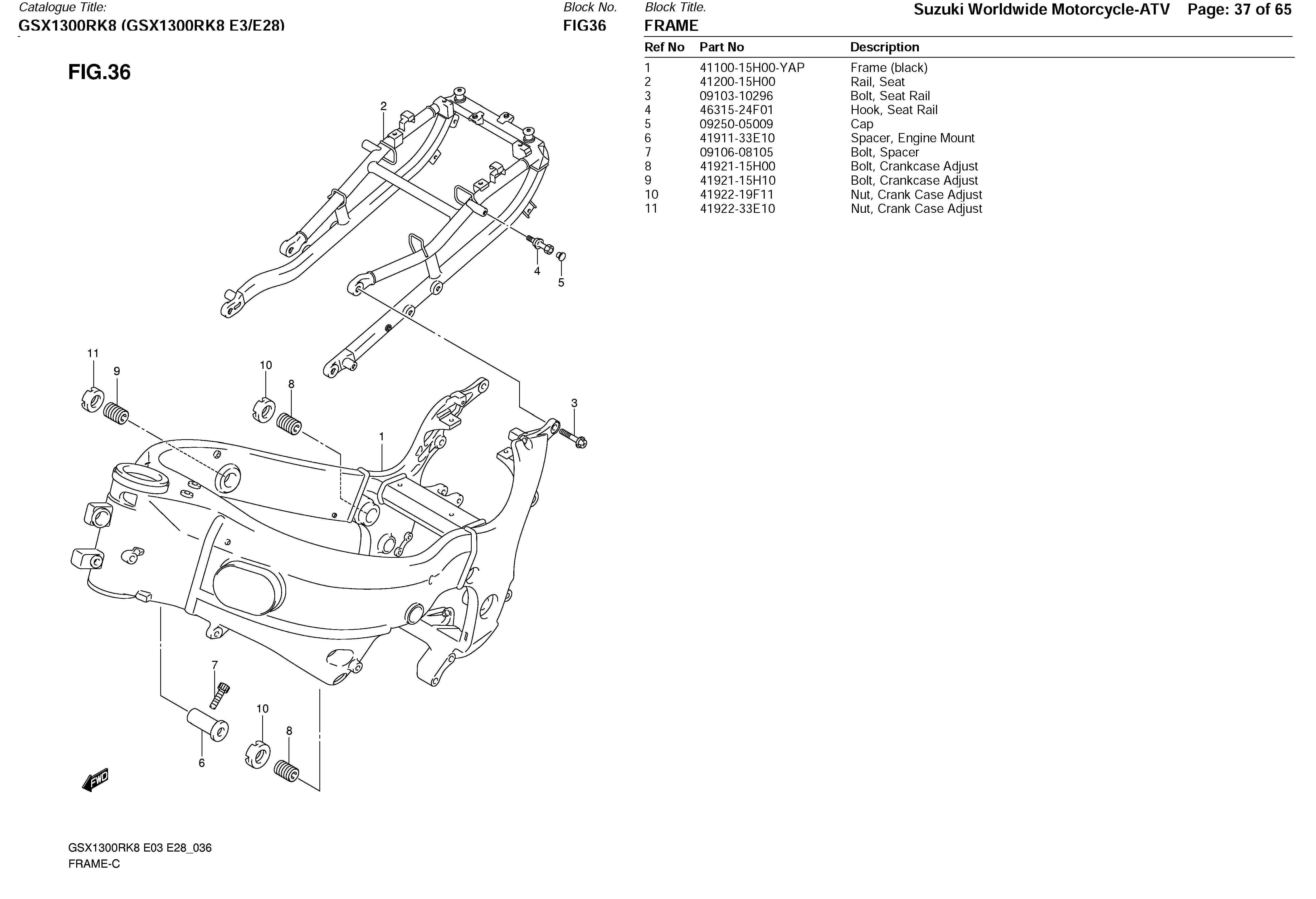

Haupt- & Heckrahmen |
36 |
FRAME |
|

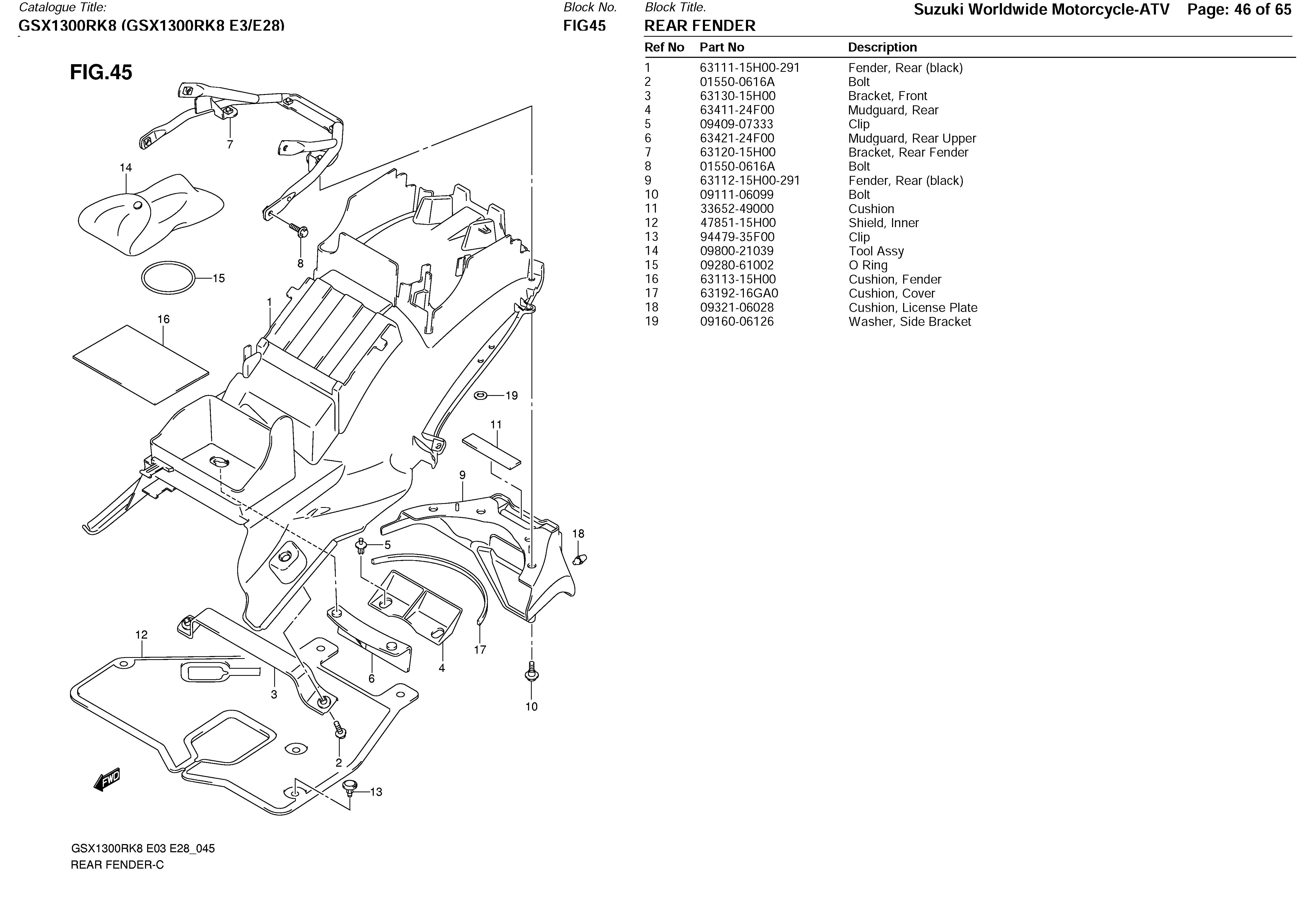

Heck - Unterverkleidung |
45 |
REAR FENDER |
|

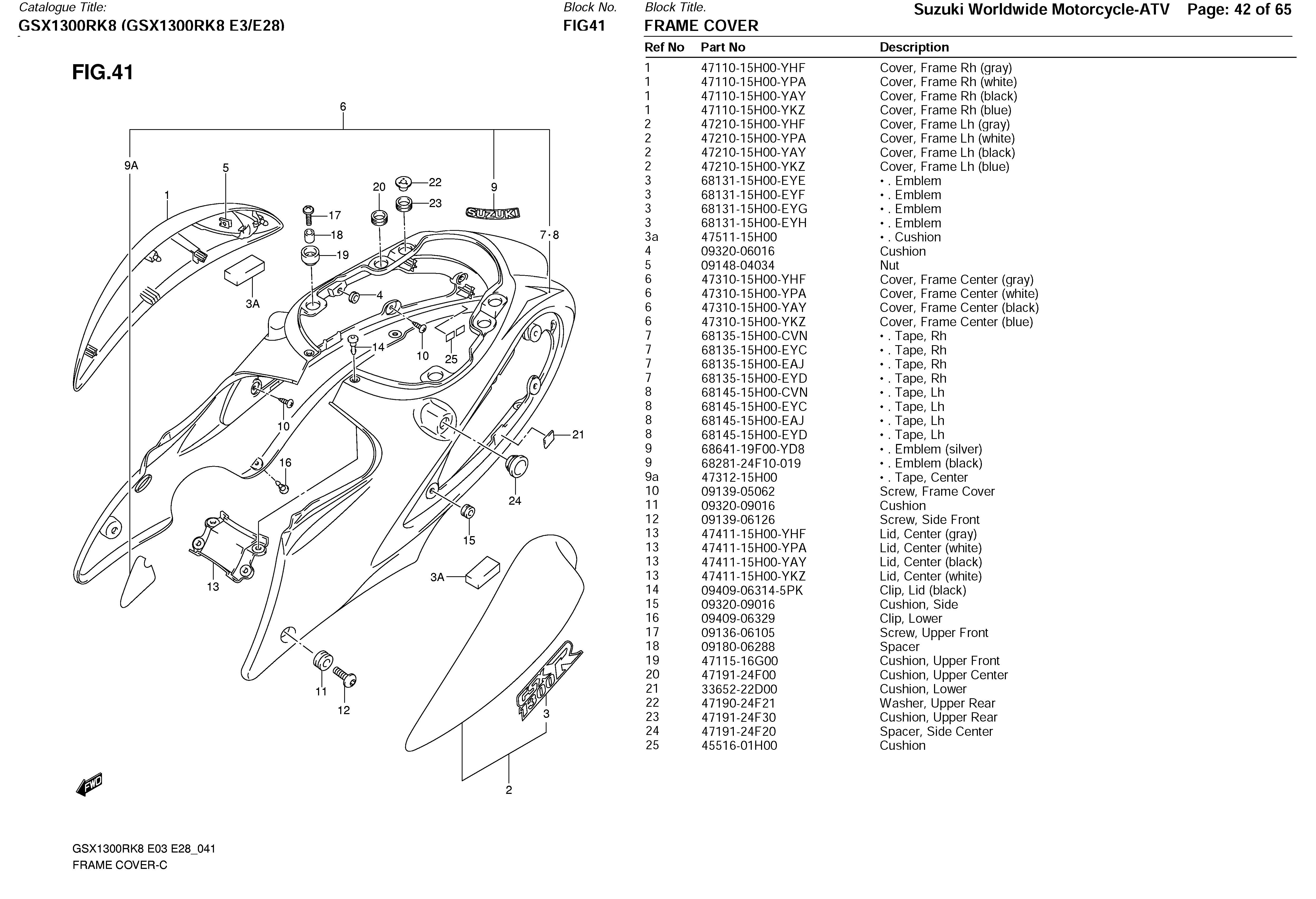

Heckverkleidung |
41 |
FRAME COVER |
|

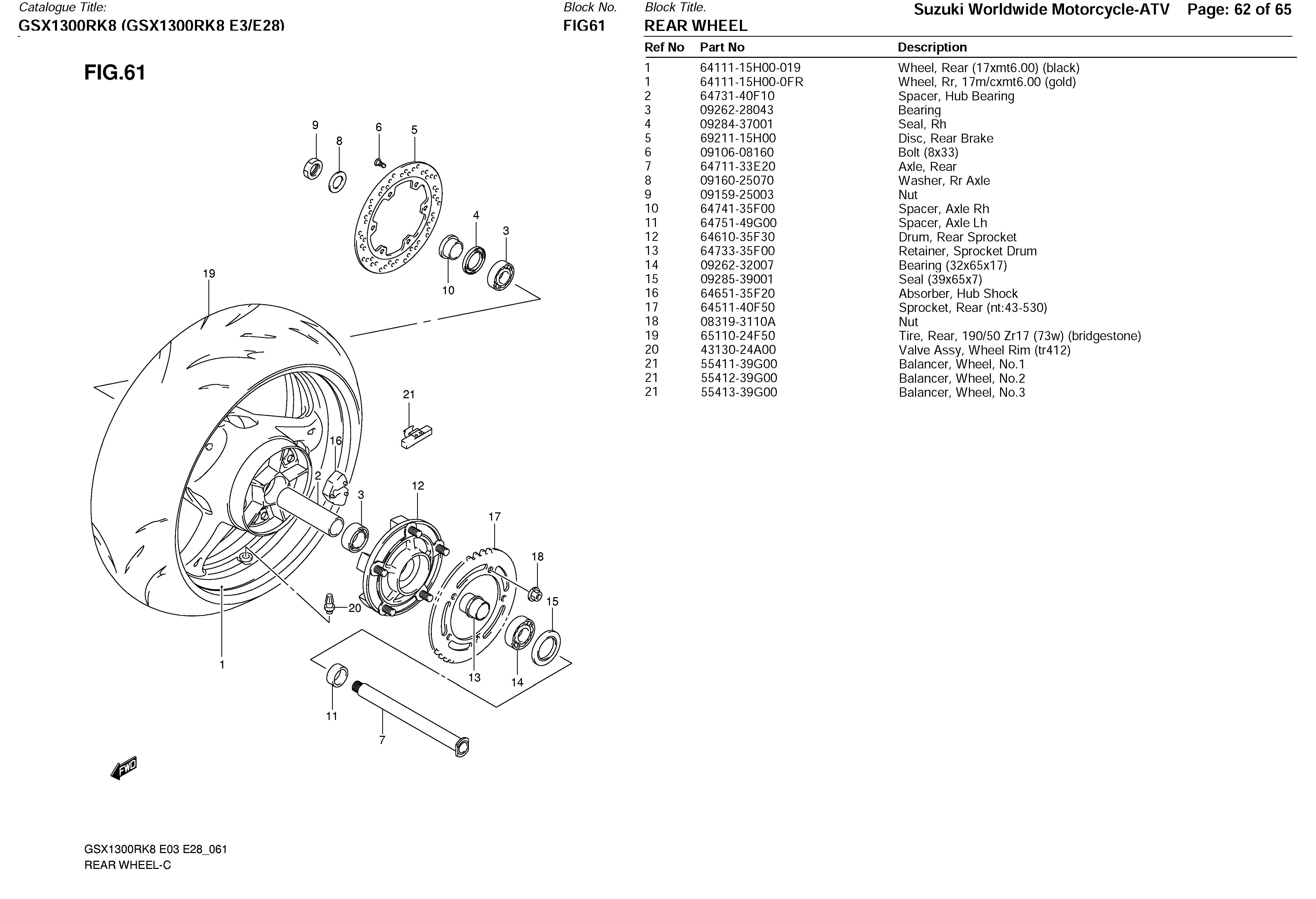

Hinterrad, Bremsscheibe, Kettenradträger |
61 |
REAR WHEEL |
|
Innenverkleidungen |
47 |
METER PANEL |
|

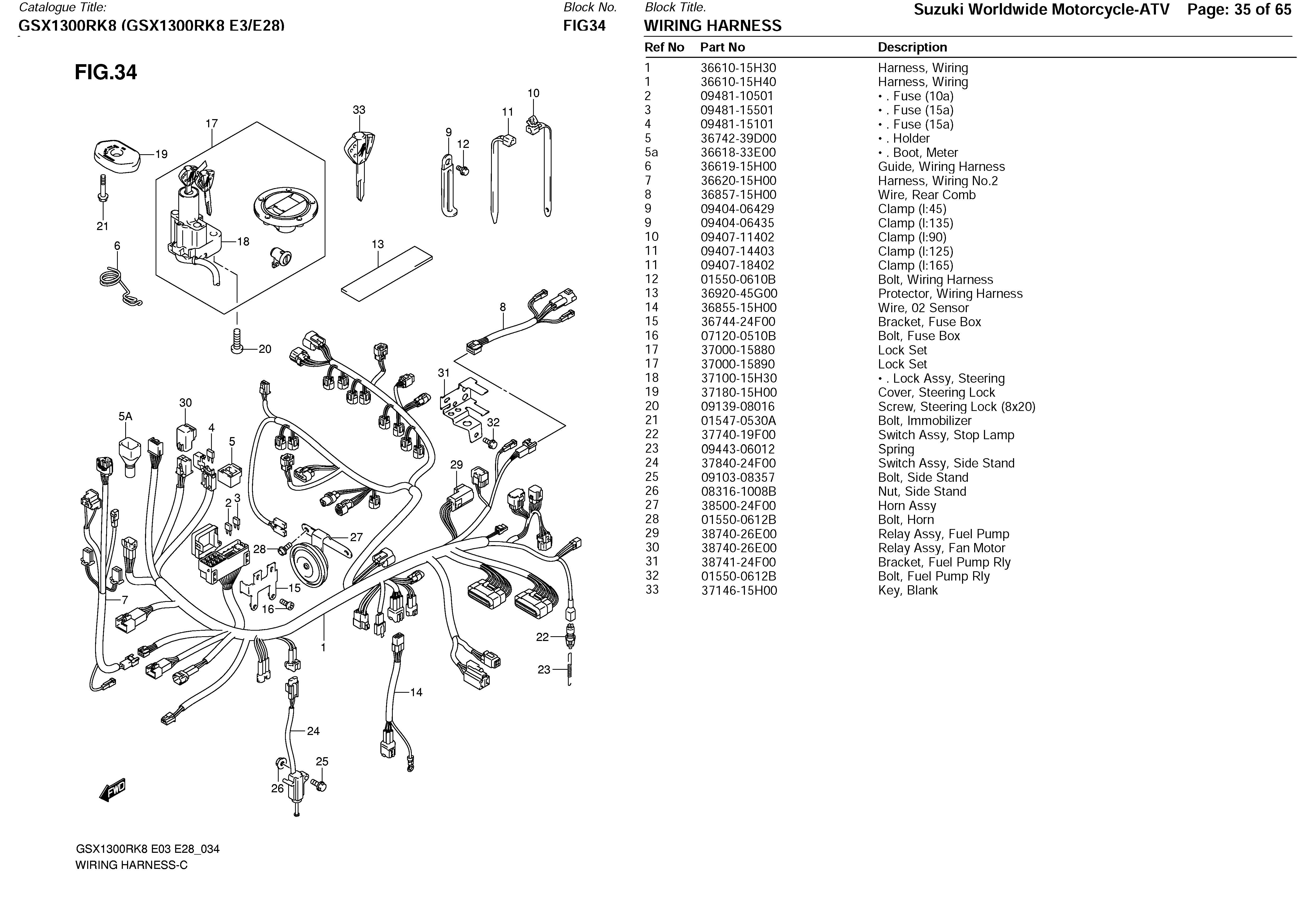

Kabelbaum, Zündschloß & Tankdeckel |
34 |
WIRING HARNESS |
|

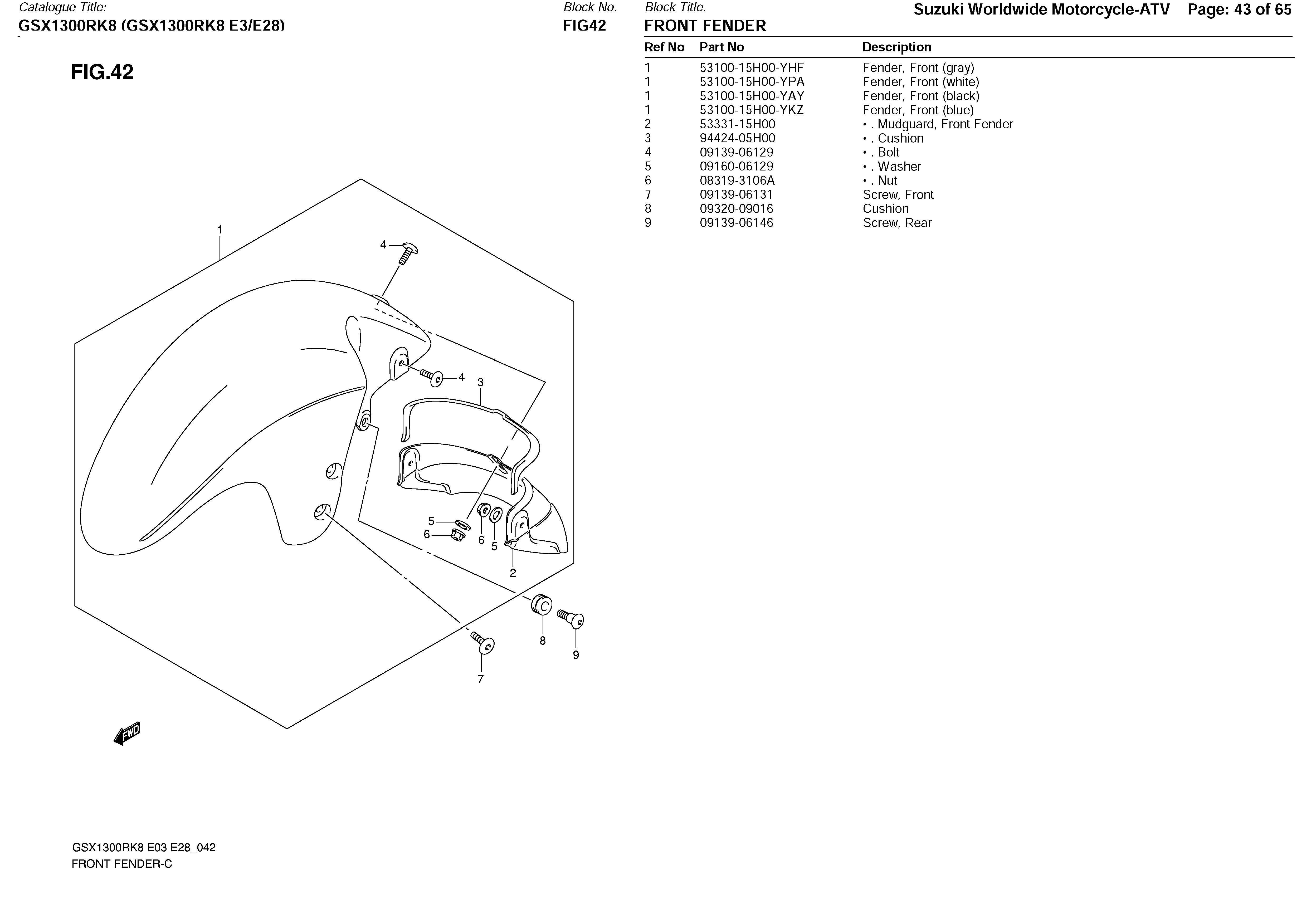

Kotflügel vorne |
42 |
FRONT FENDER |
|

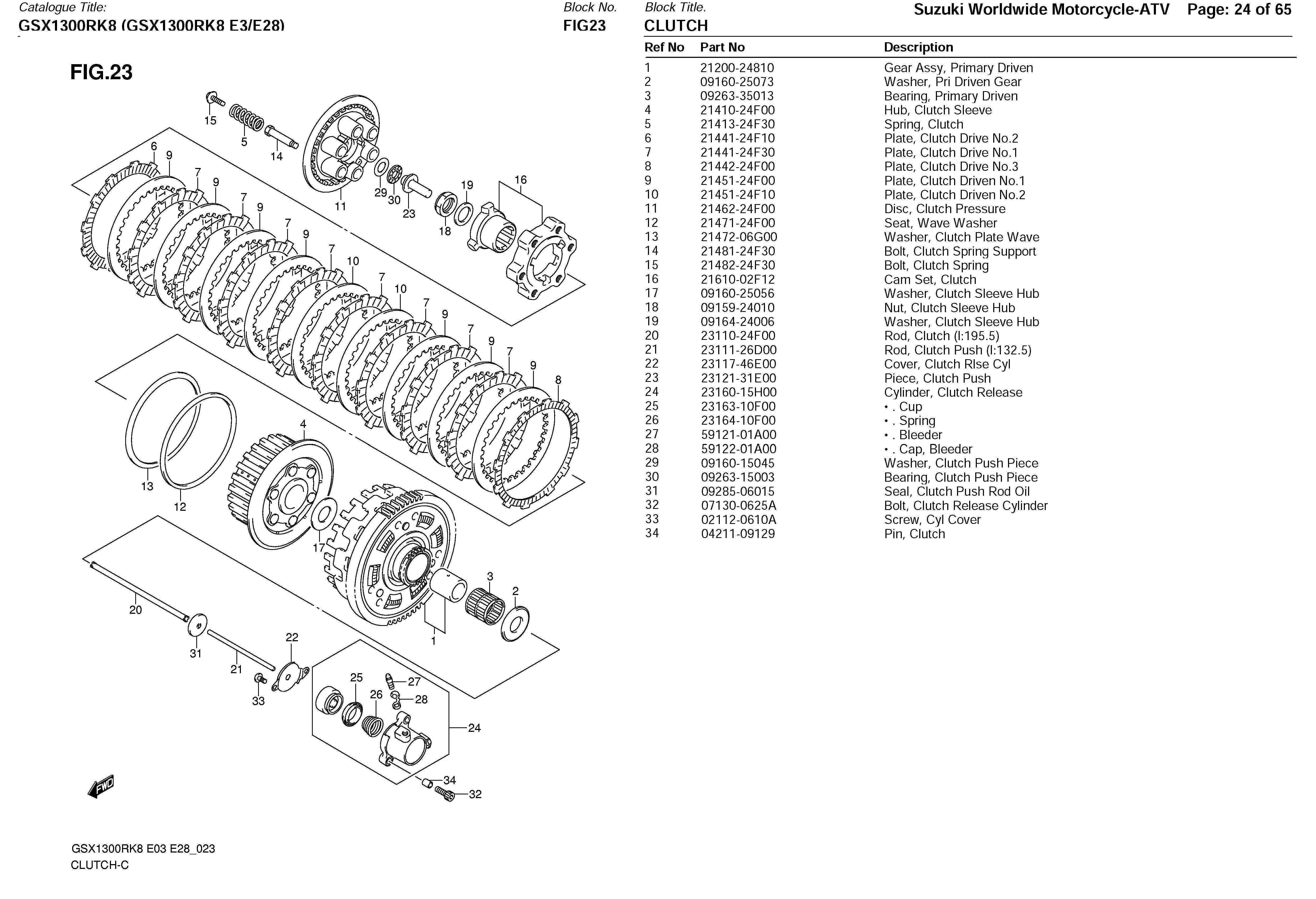

Kupplung |
23 |
CLUTCH |
|

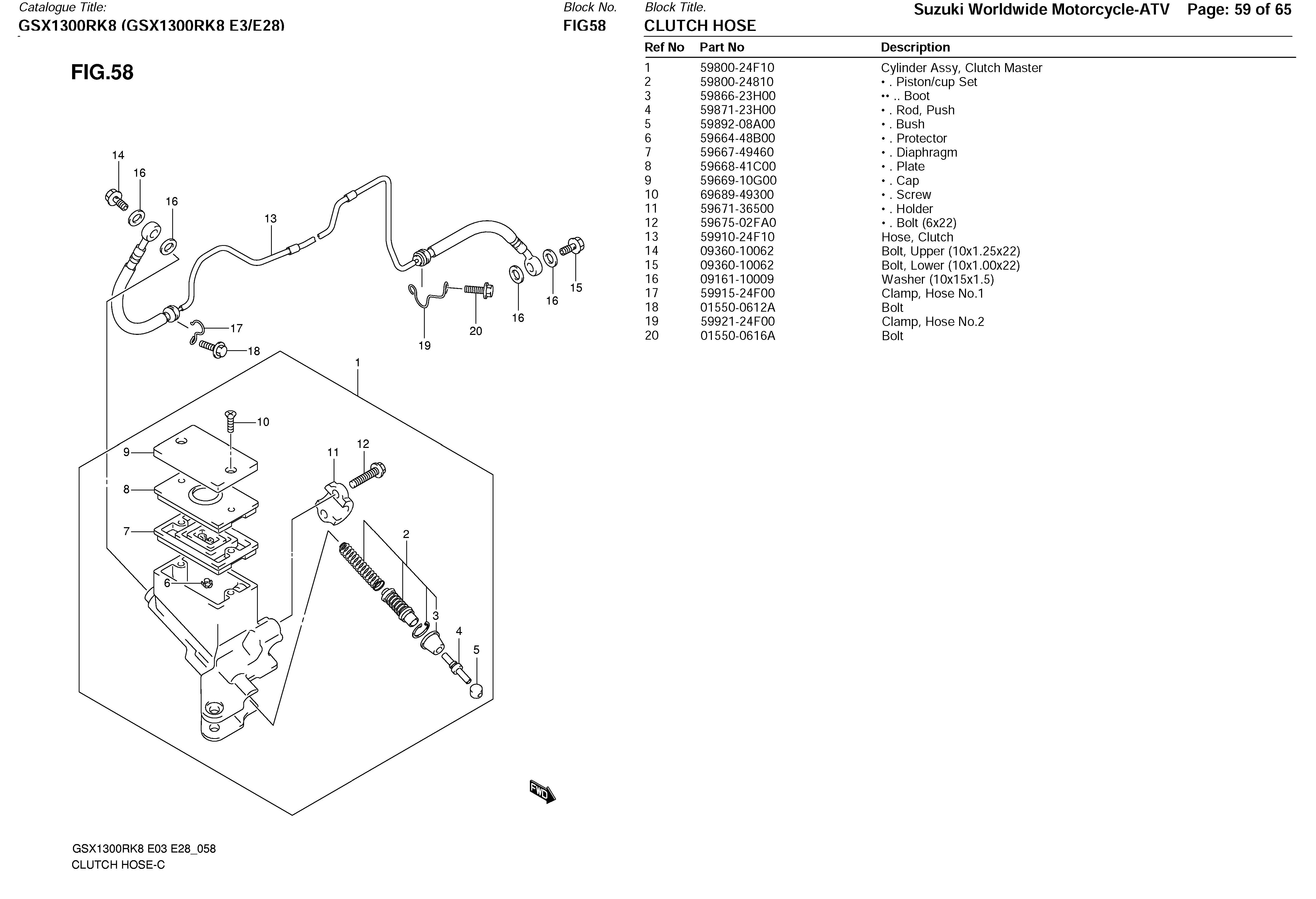

Kupplungsleitung u. Geber/Pumpe |
58 |
CLUTCH HOSE & PUMP |
|

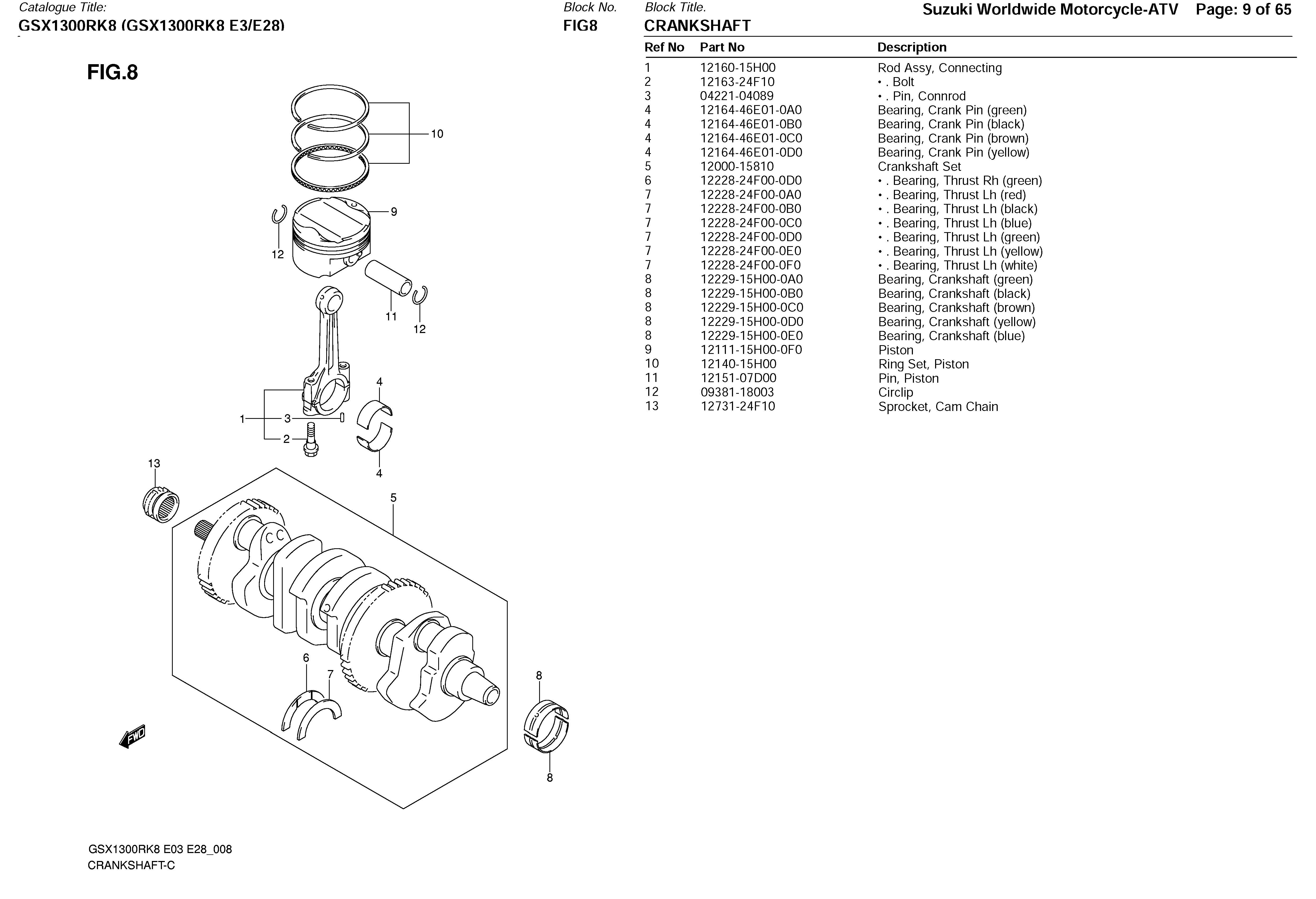

Kurbelwelle |
08 |
CRANKSHAFT |
|

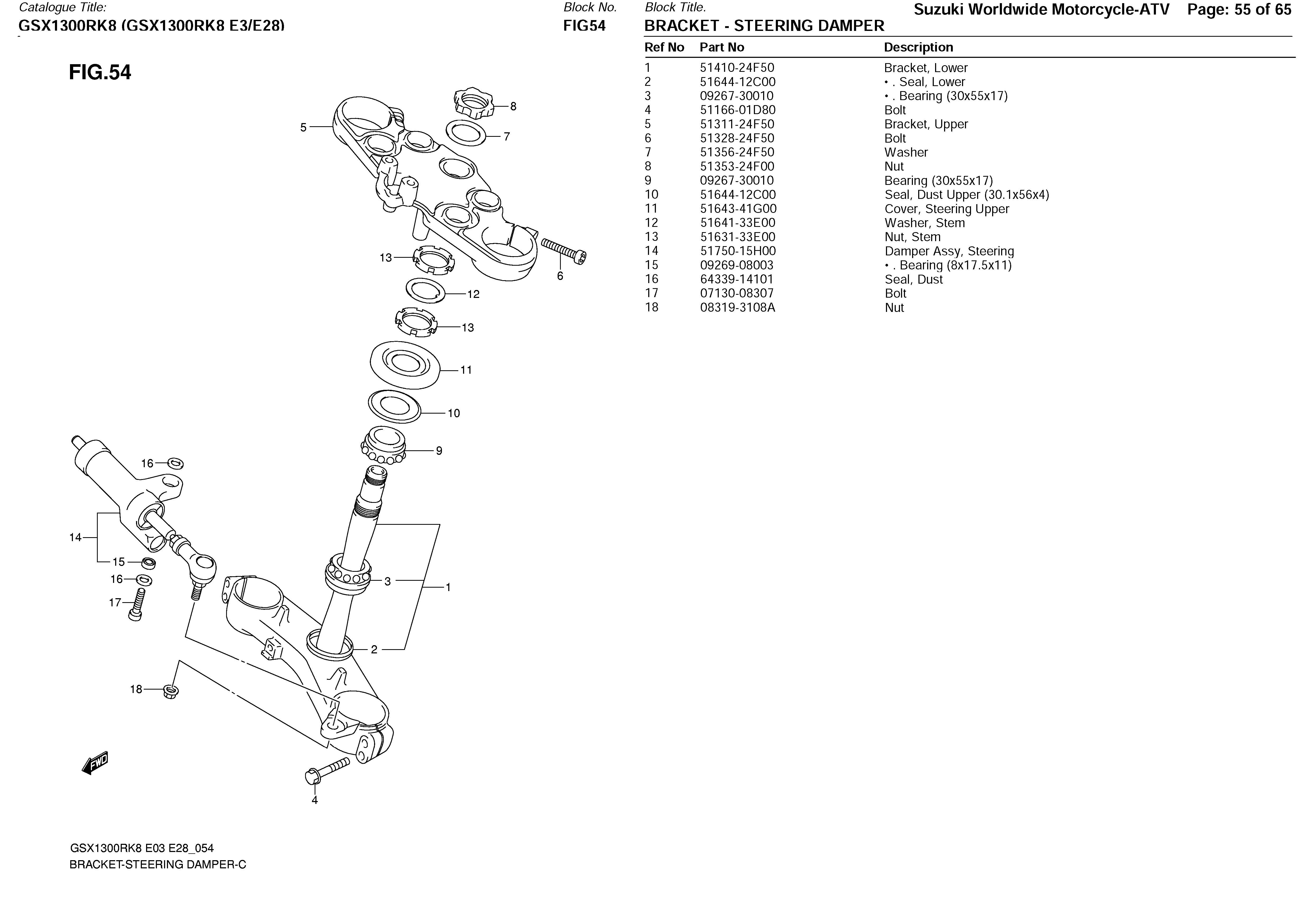

Lenkungsdämpfer, Gabelbrücken (ob. & unt.) |
54 |
BRACKET - STEERING DAMPER |
|

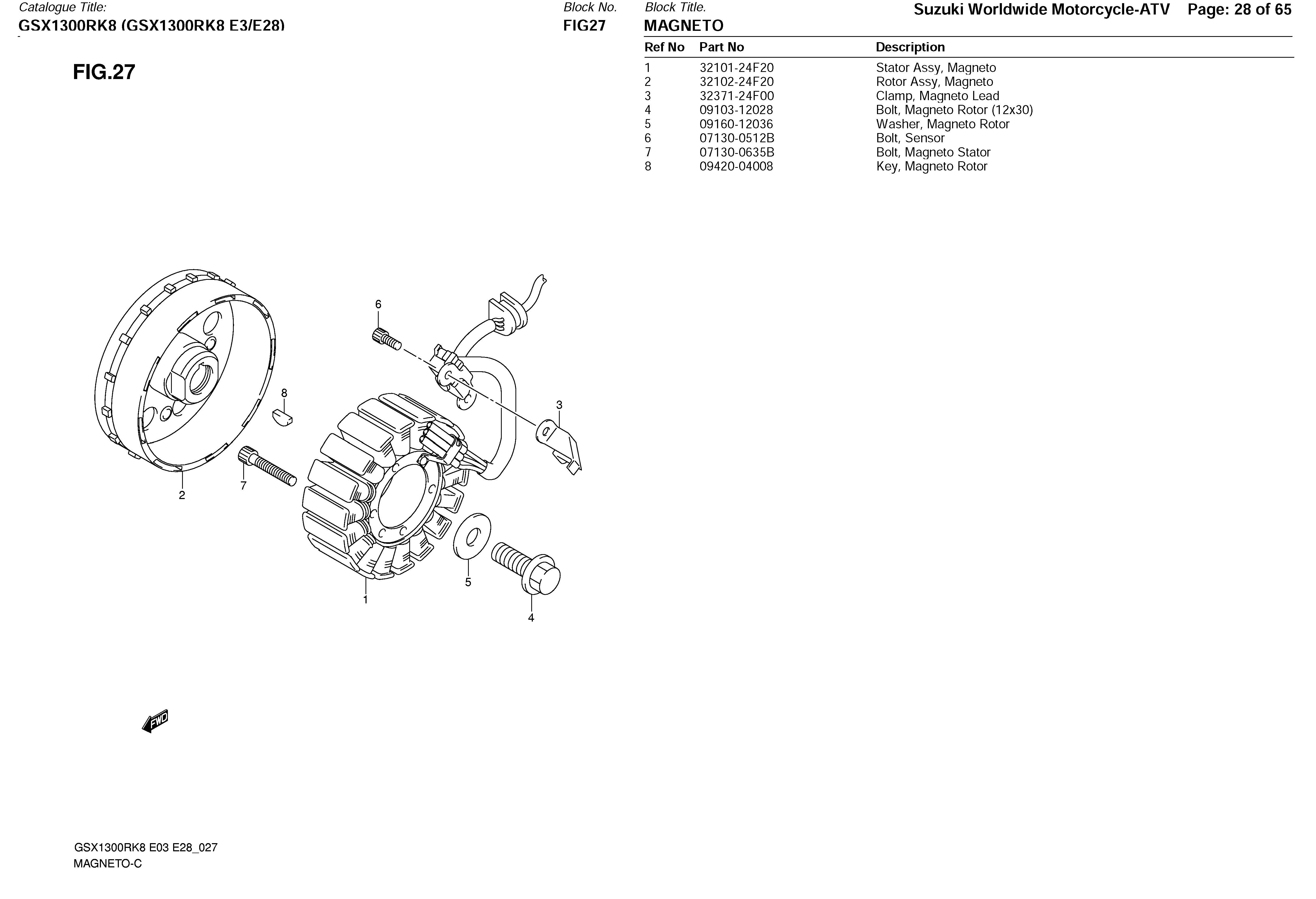

Lichtmaschine & Rotor |
27 |
MAGNETO |
|

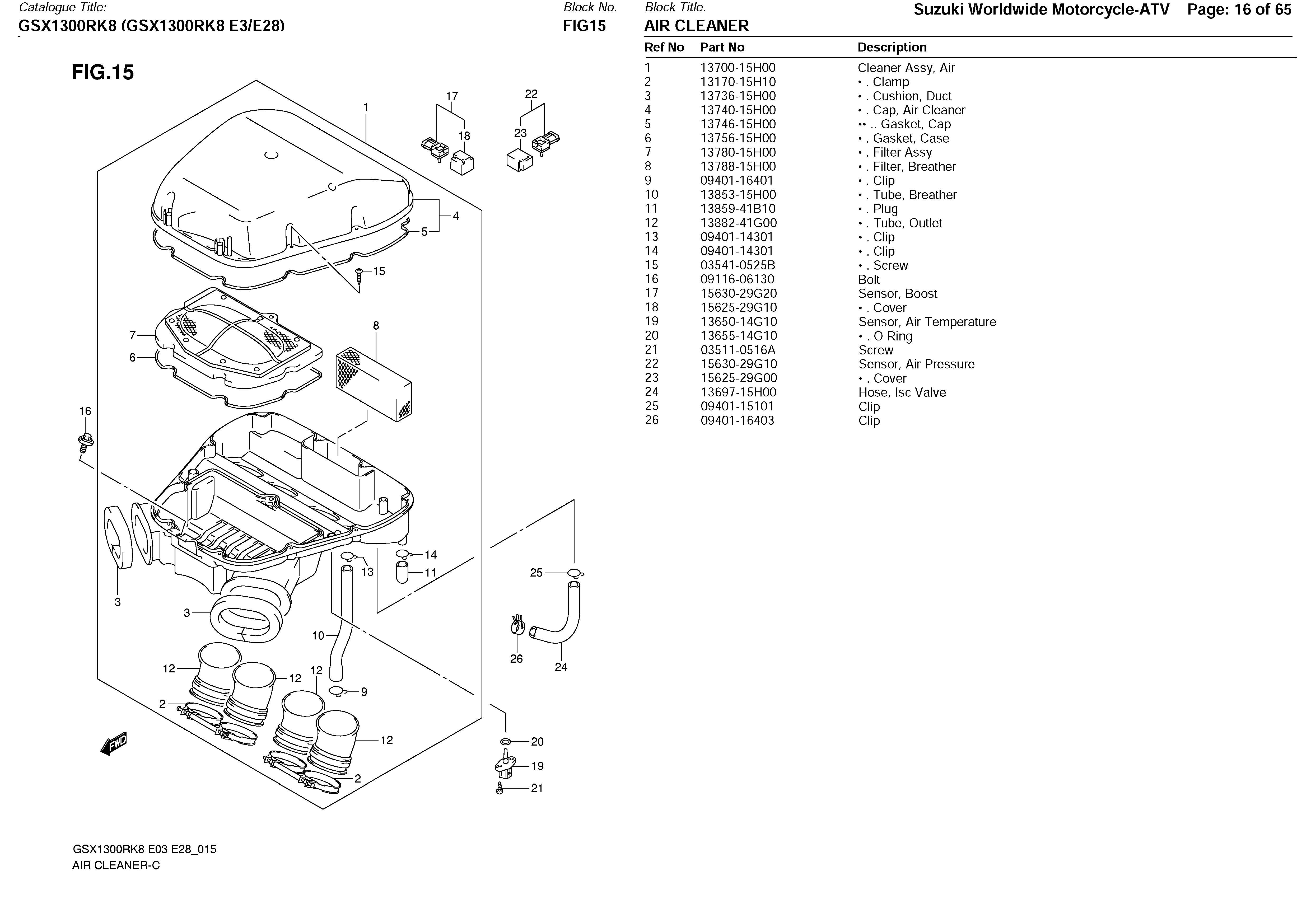

Luftfilter |
15 |
AIR CLEANER |
|

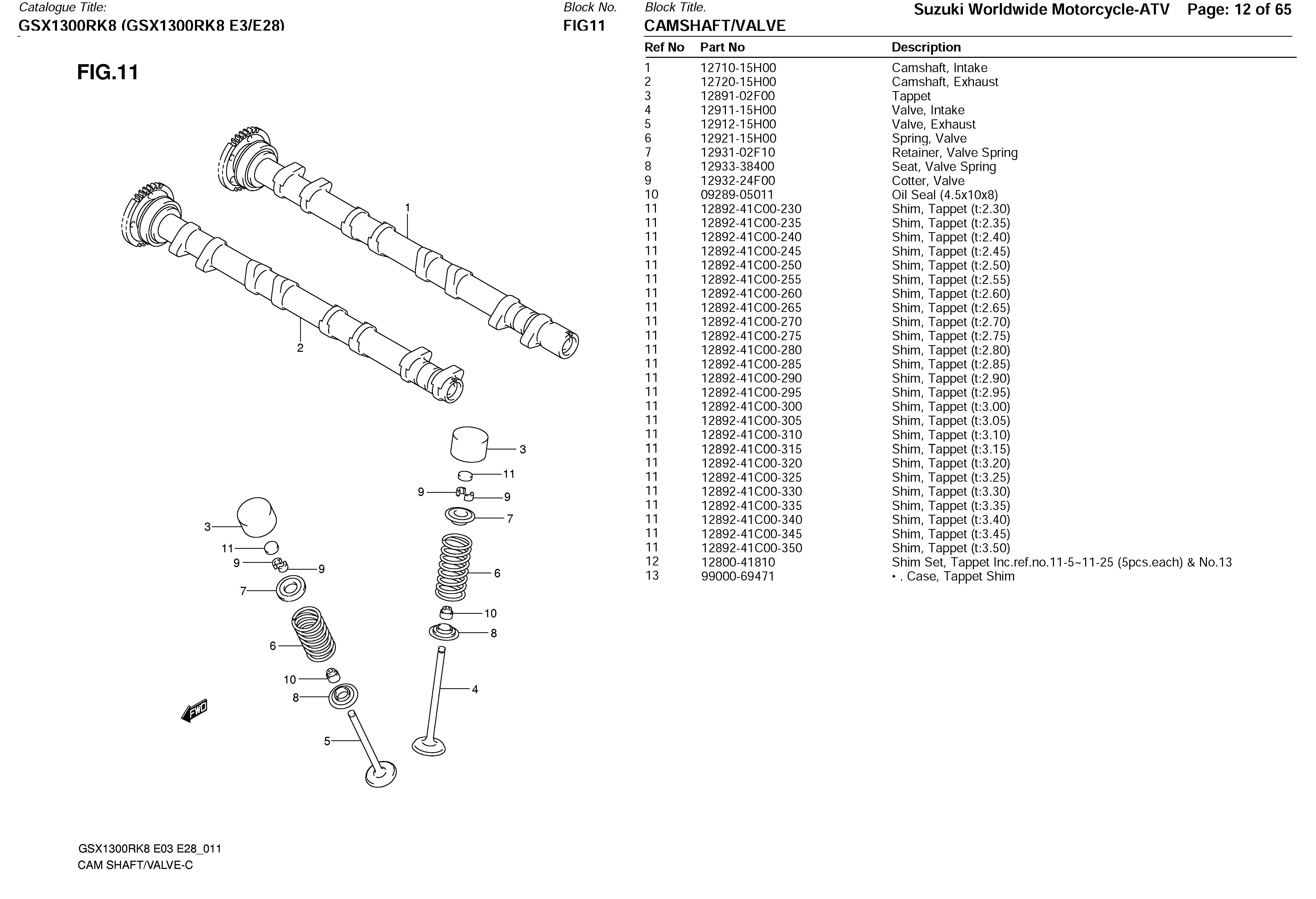

Nockenwellen & Spanner |
11 |
CAM SHAFT- VALVE |
|

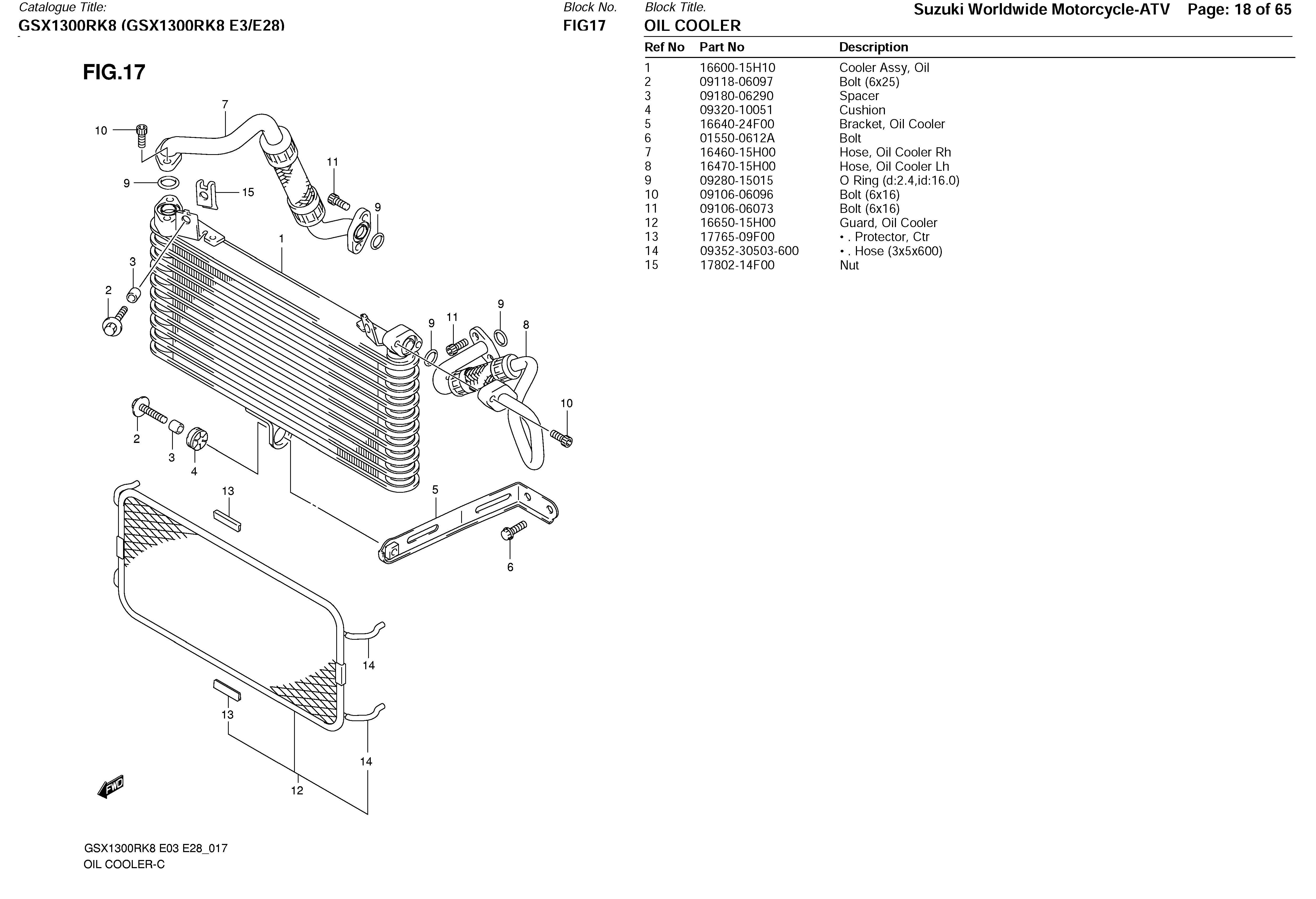

Ölkühler |
17 |
OIL COOLER |
|

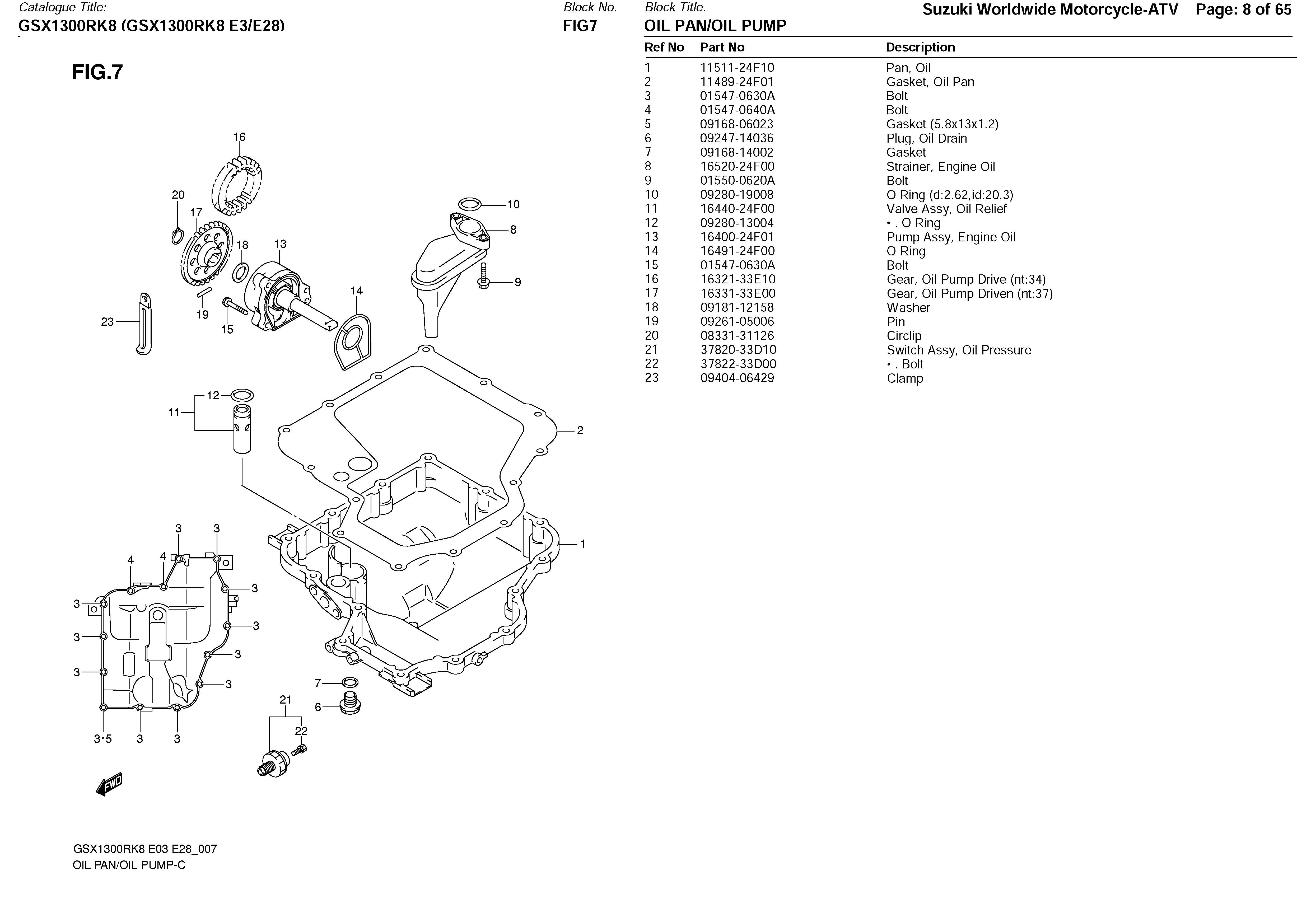

Ölwanne - pumpe |
07 |
OIL PAN - OIL PUMP |
|

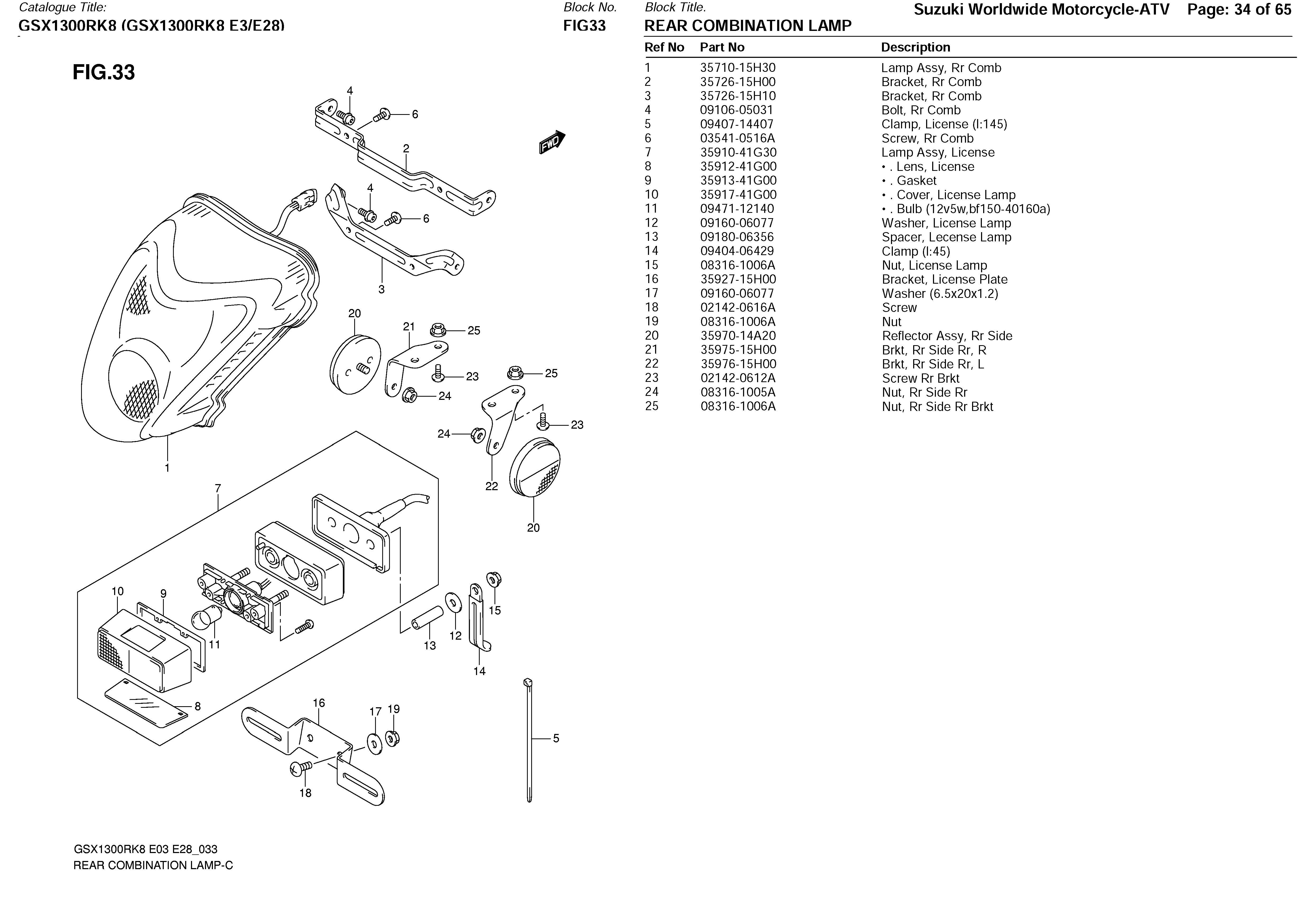

Rücklicht |
33 |
TAIL LAMP |
|

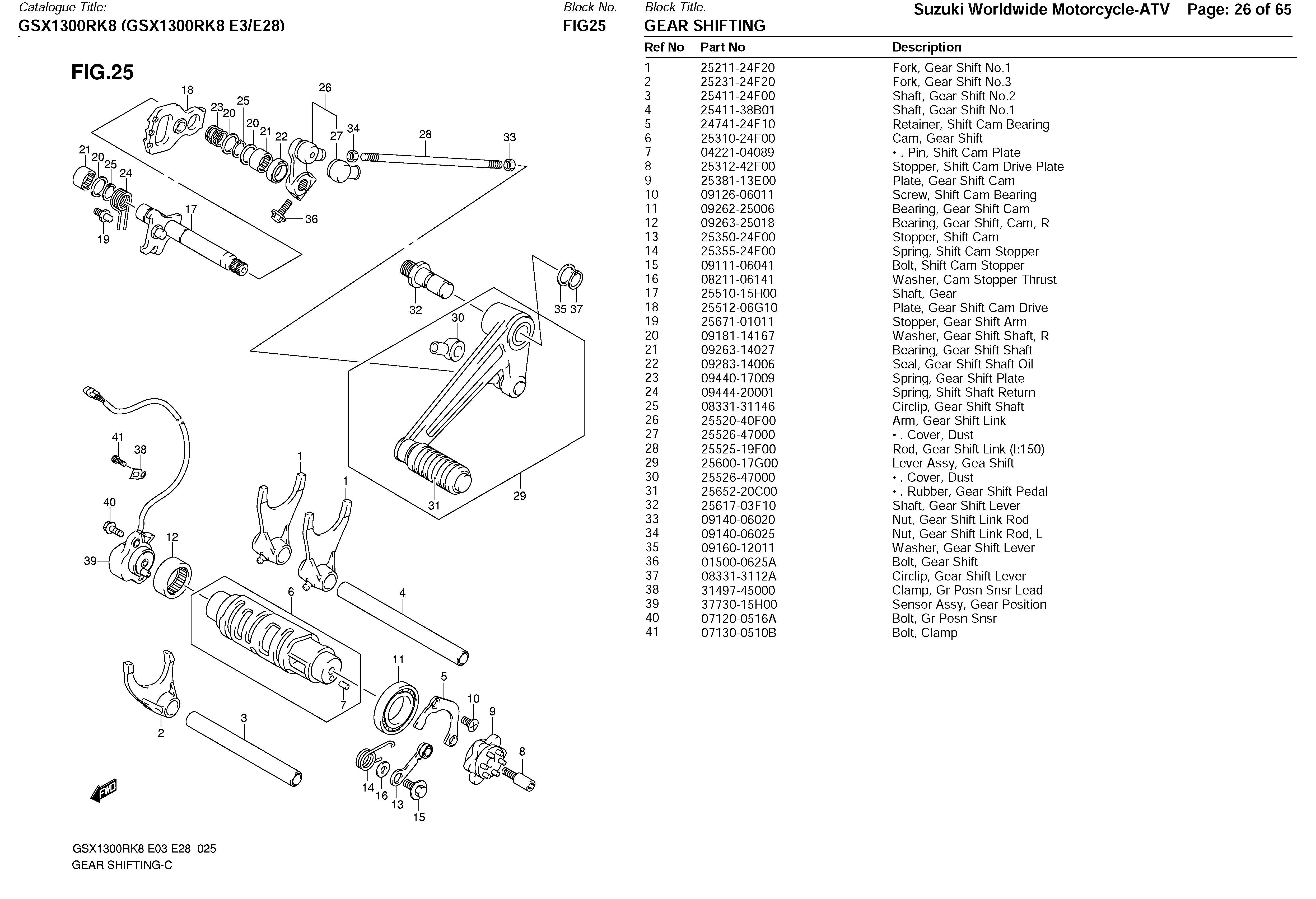

Schaltwalze u. - gabeln, Fußschaltung, Schaltwelle |
25 |
GEAR SHIFTING |
|

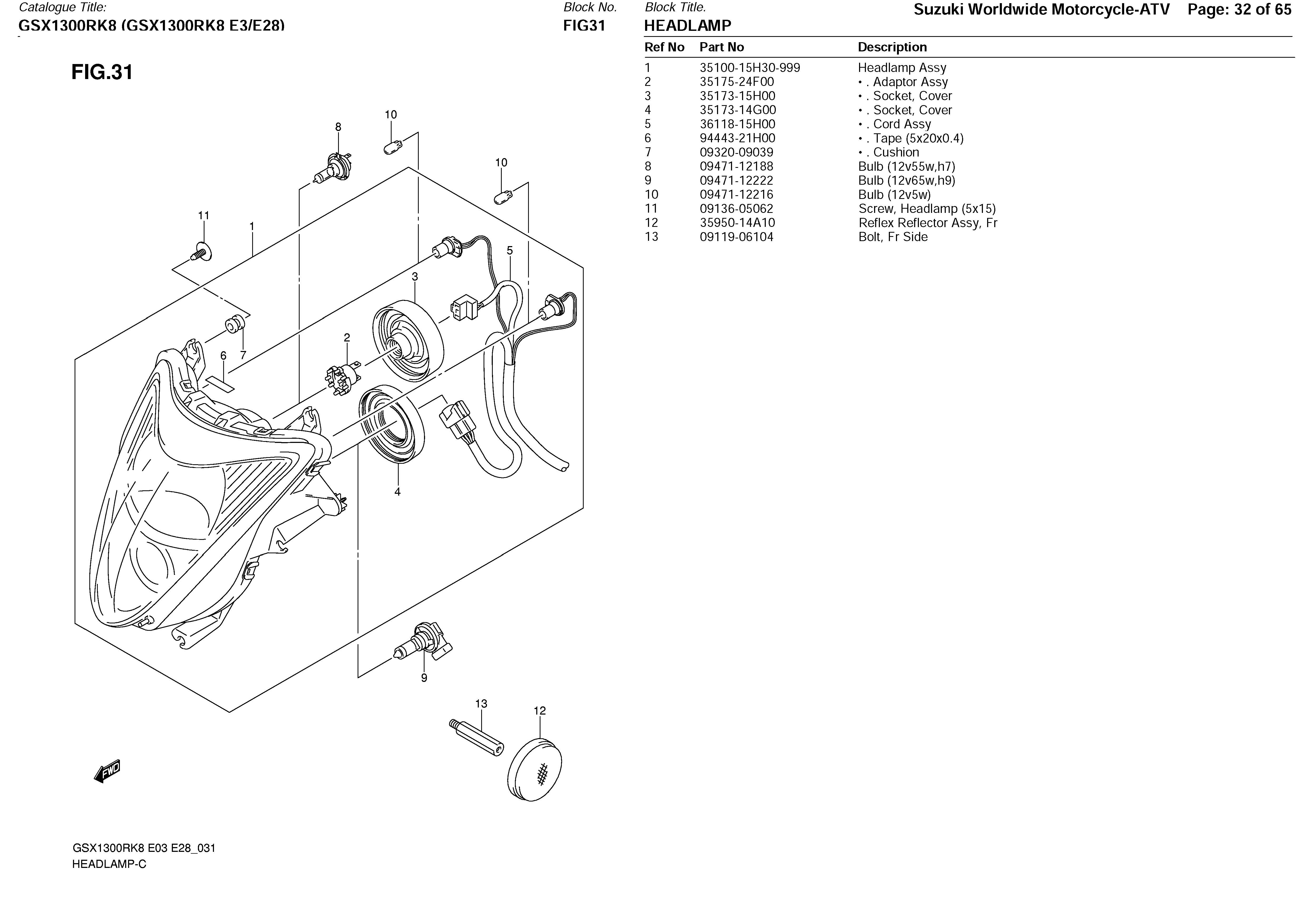

Scheinwerfer |
31 |
HEADLAMP |
|

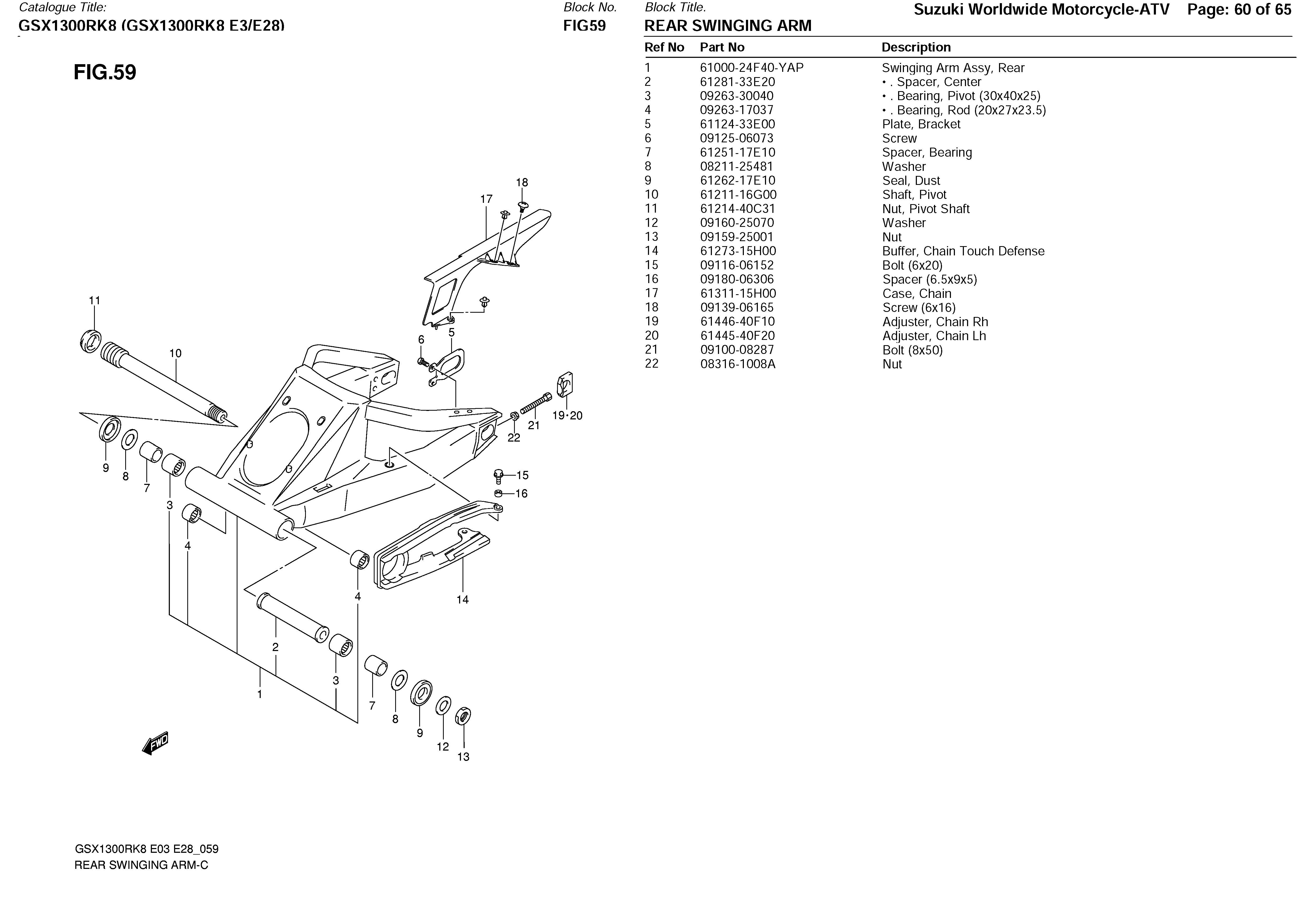

Schwinge |
59 |
REAR SWINGING ARM |
|

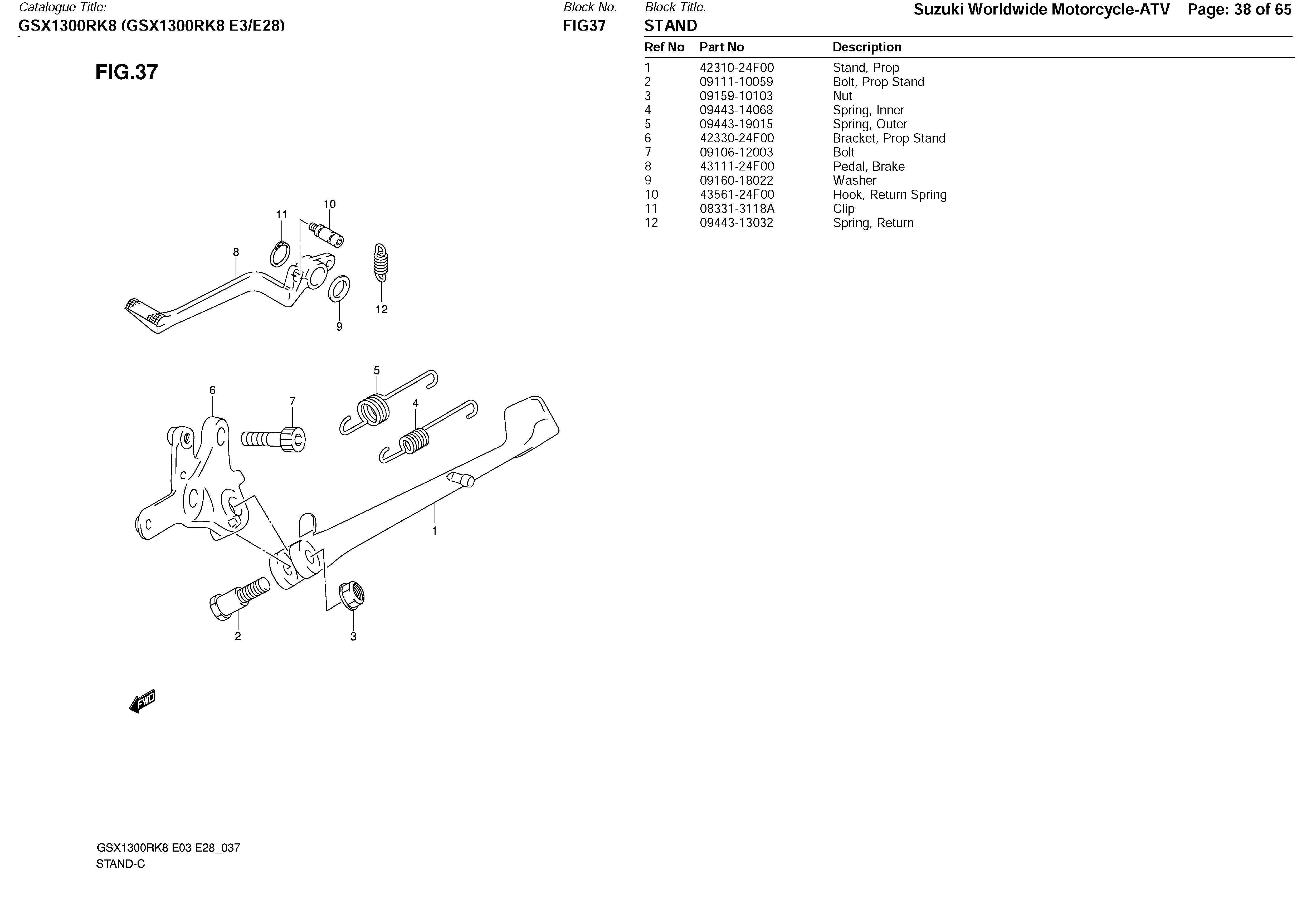

Seitenständer |
37 |
STAND |
|

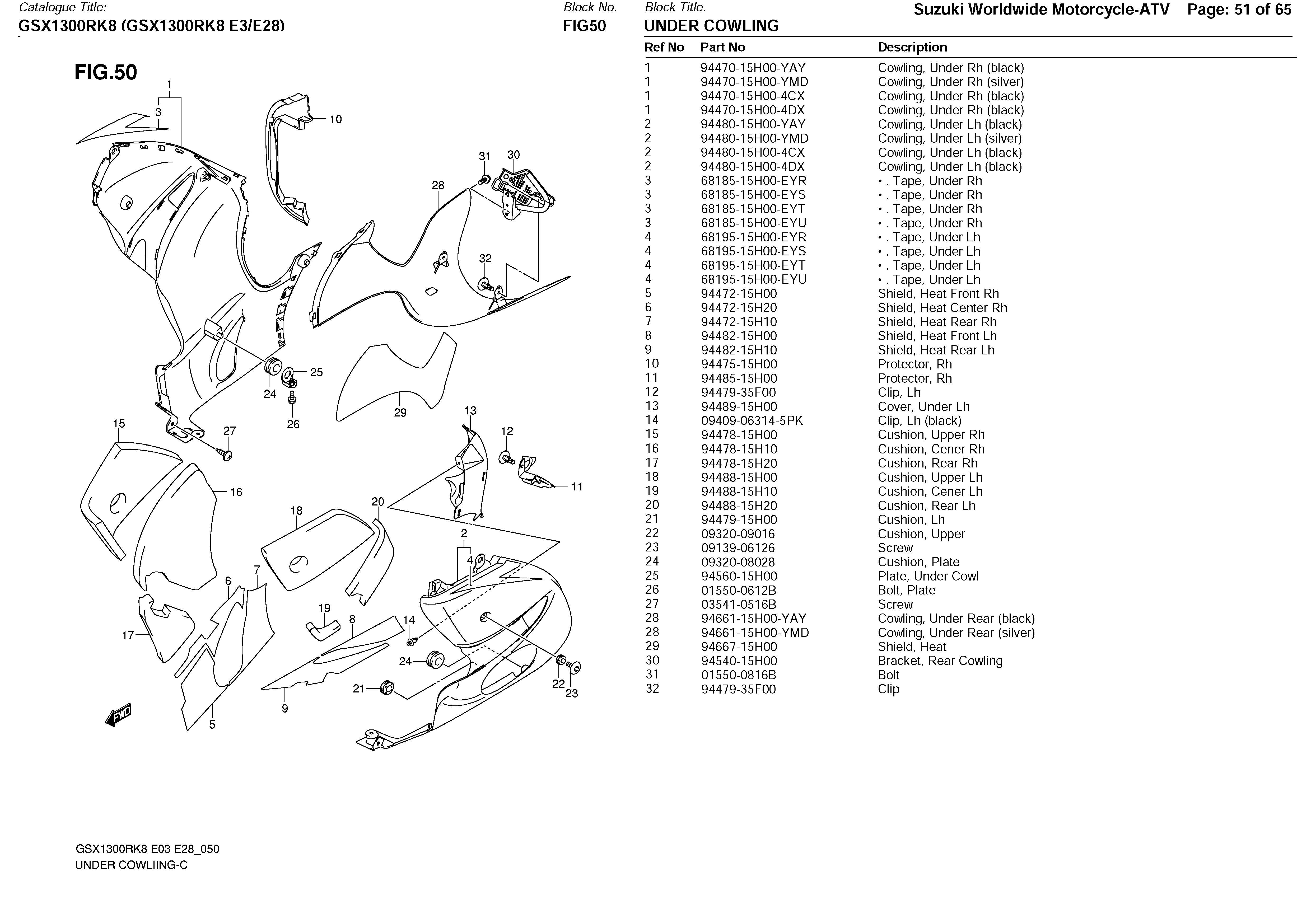

Seitenverkleidungen |
50 |
UNDER COWLING |
|

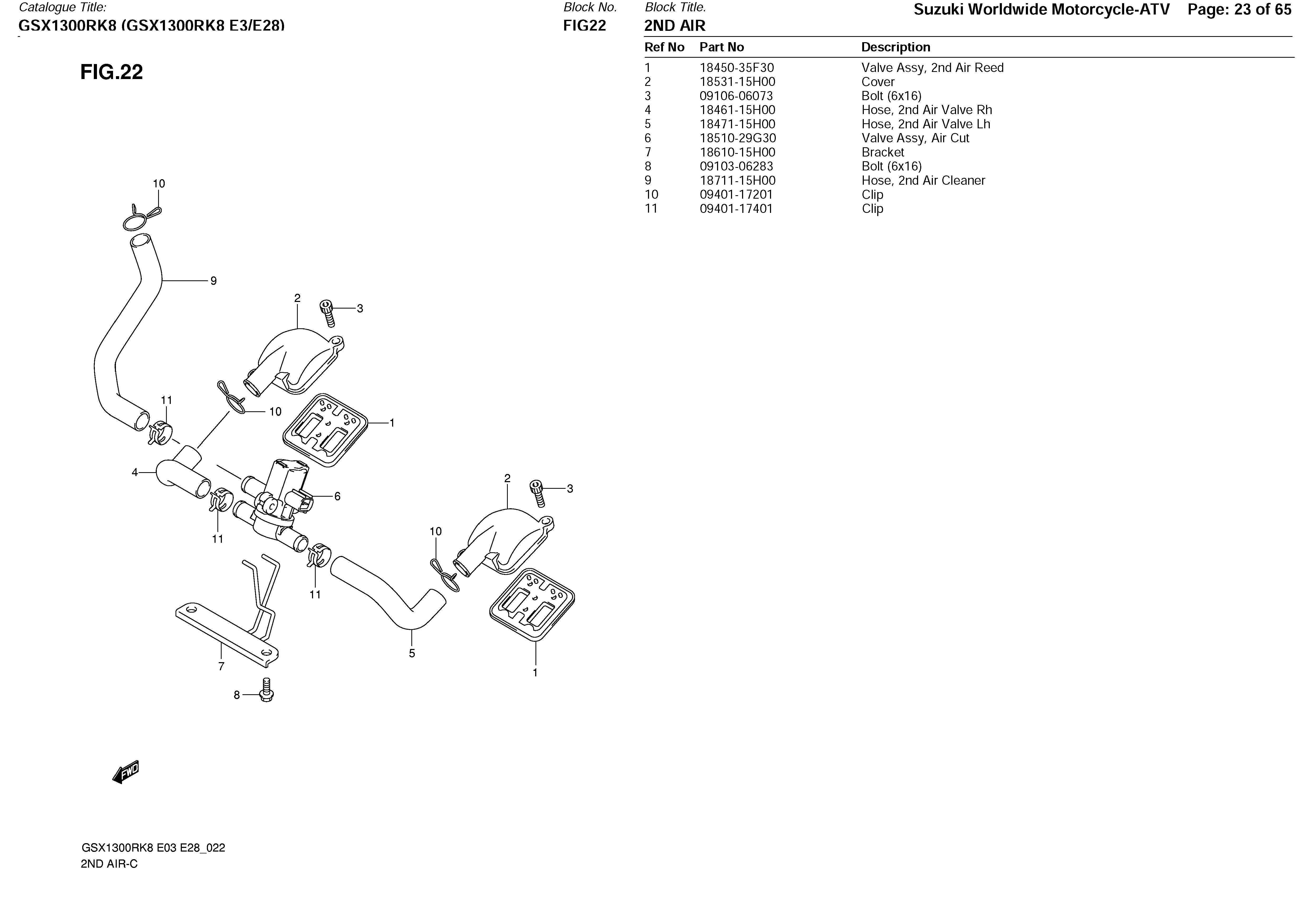

Sekundärluftsystem ("Abgasreinigung") |
22 |
2ND AIR |
|

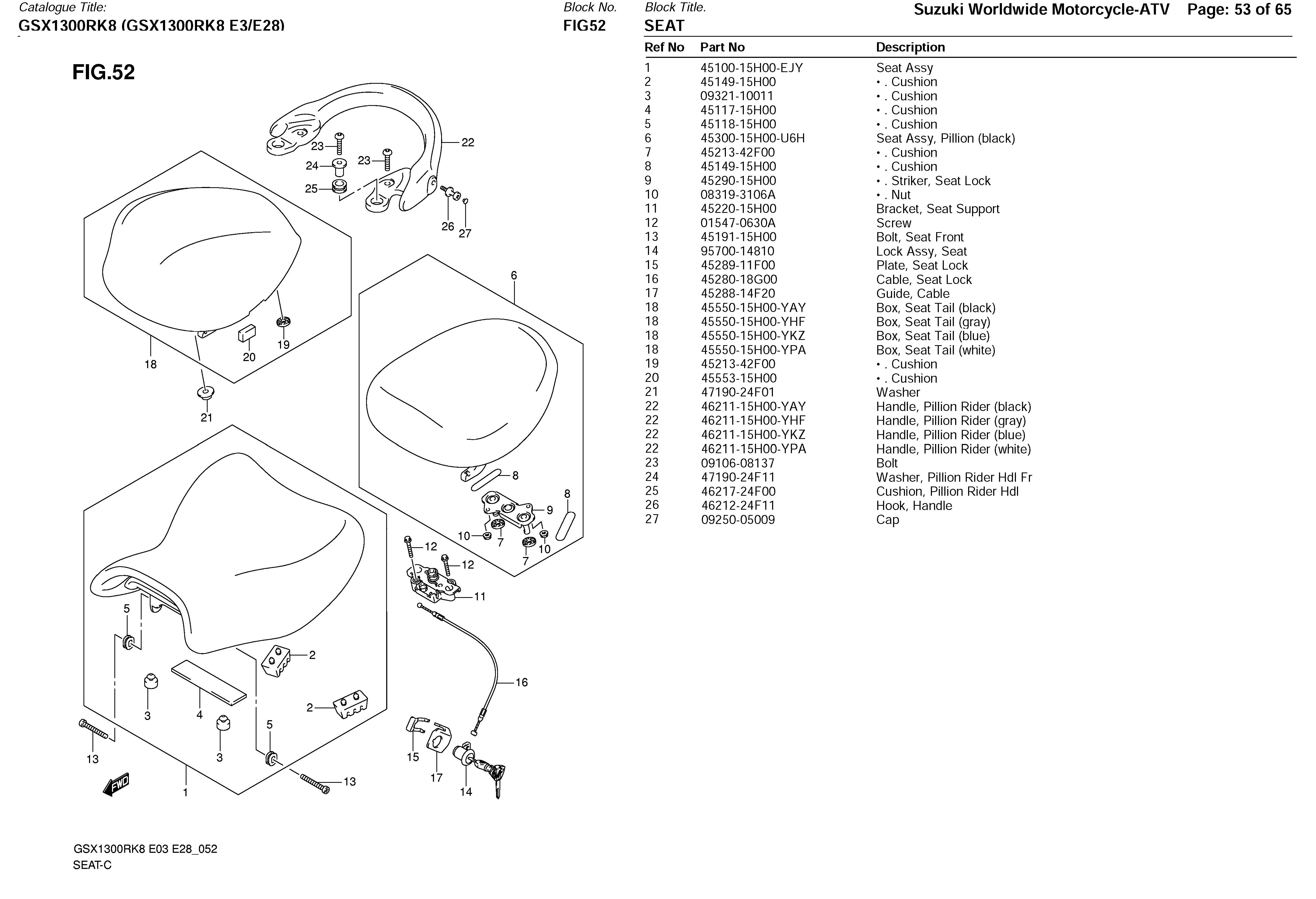

Sitze vo. u. hi. |
52 |
SEAT |
|

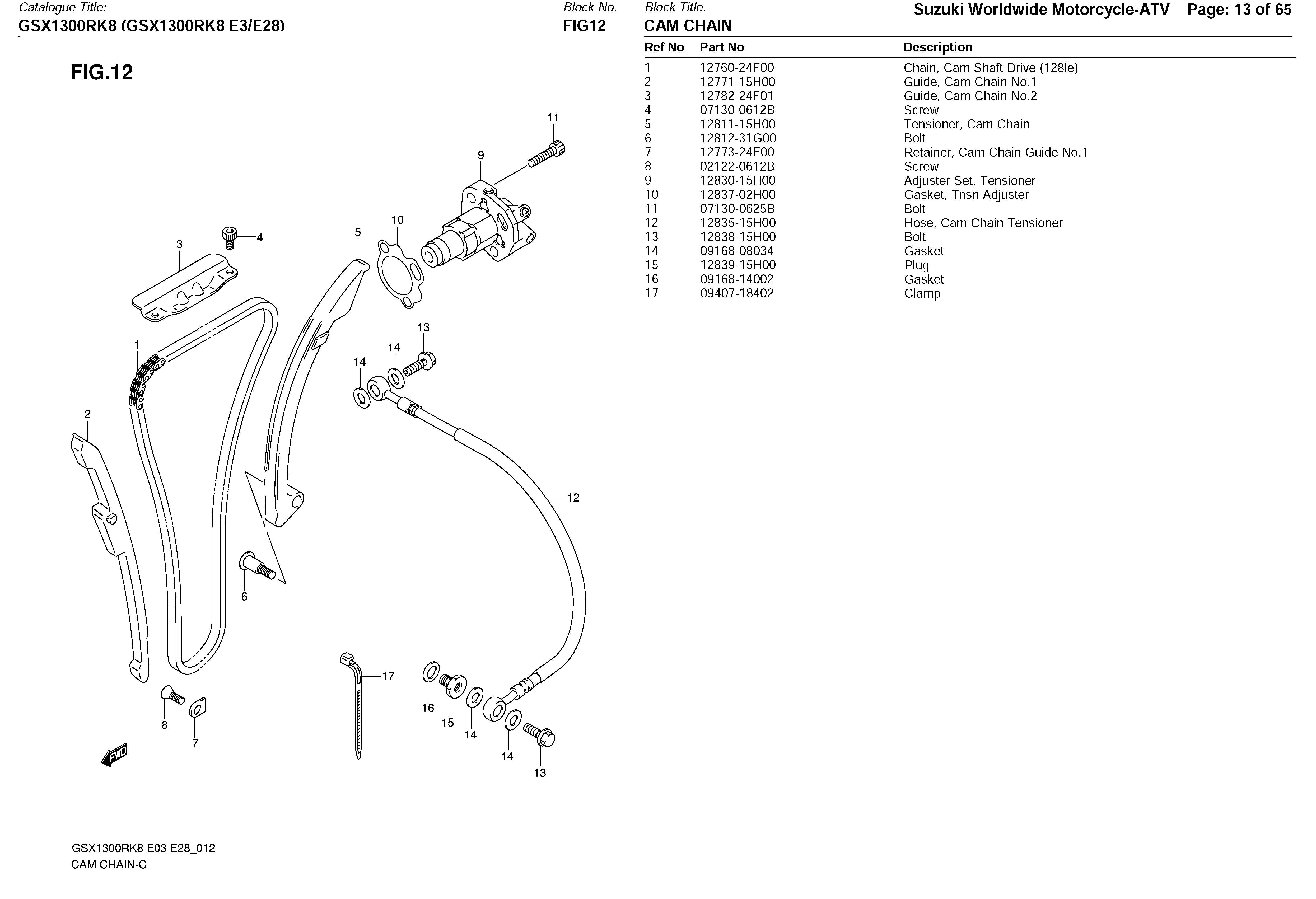

Steuerkette |
12 |
CAM CHAIN |
|

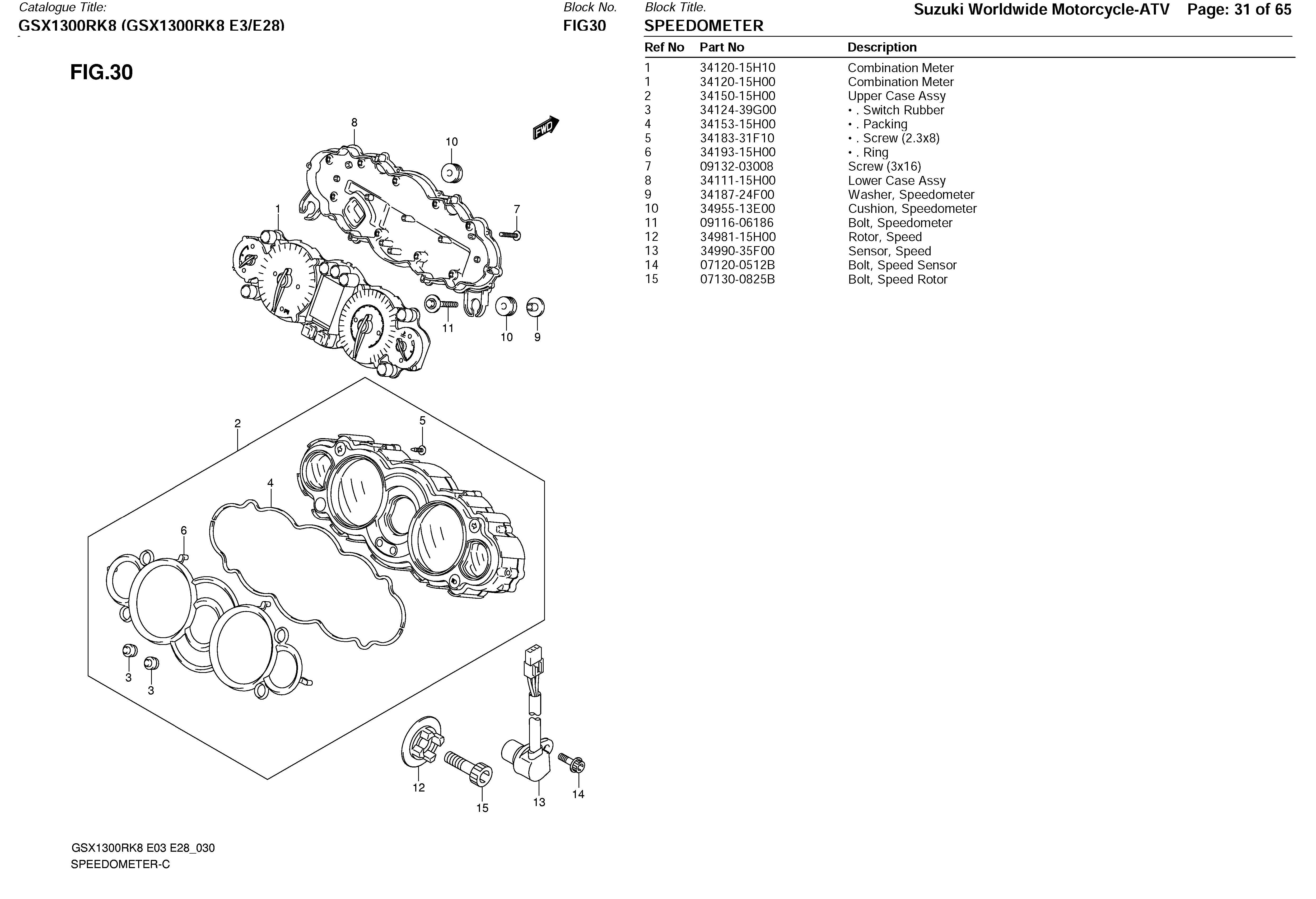

Tachometer |
30 |
SPEEDOMETER |
|

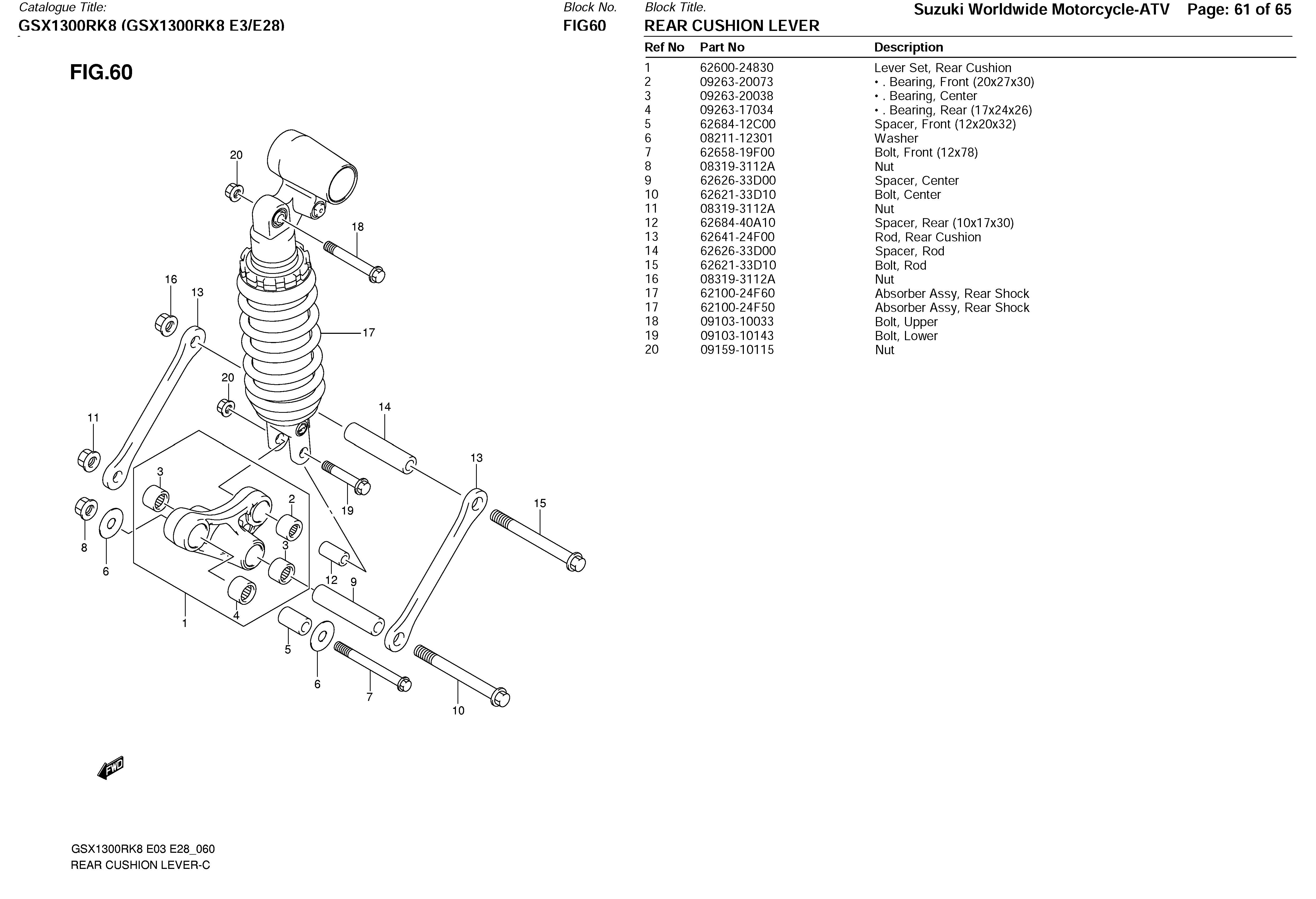

Umlenkung hinten, Federbein |
60 |
REAR CUSHION LEVER & DAMPER |
|

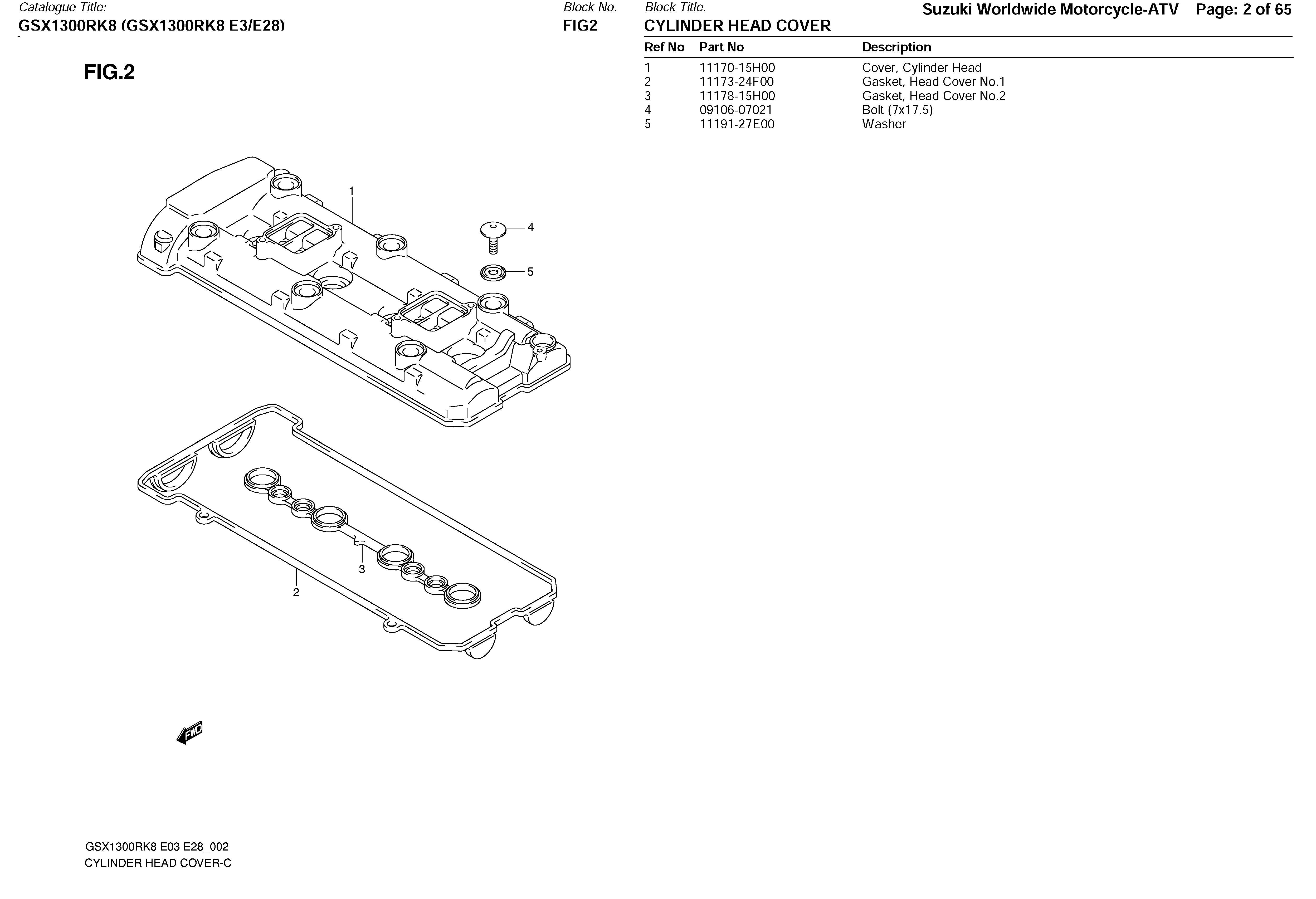

Ventildeckel |
02 |
CYLINDER HEAD COVER |
|

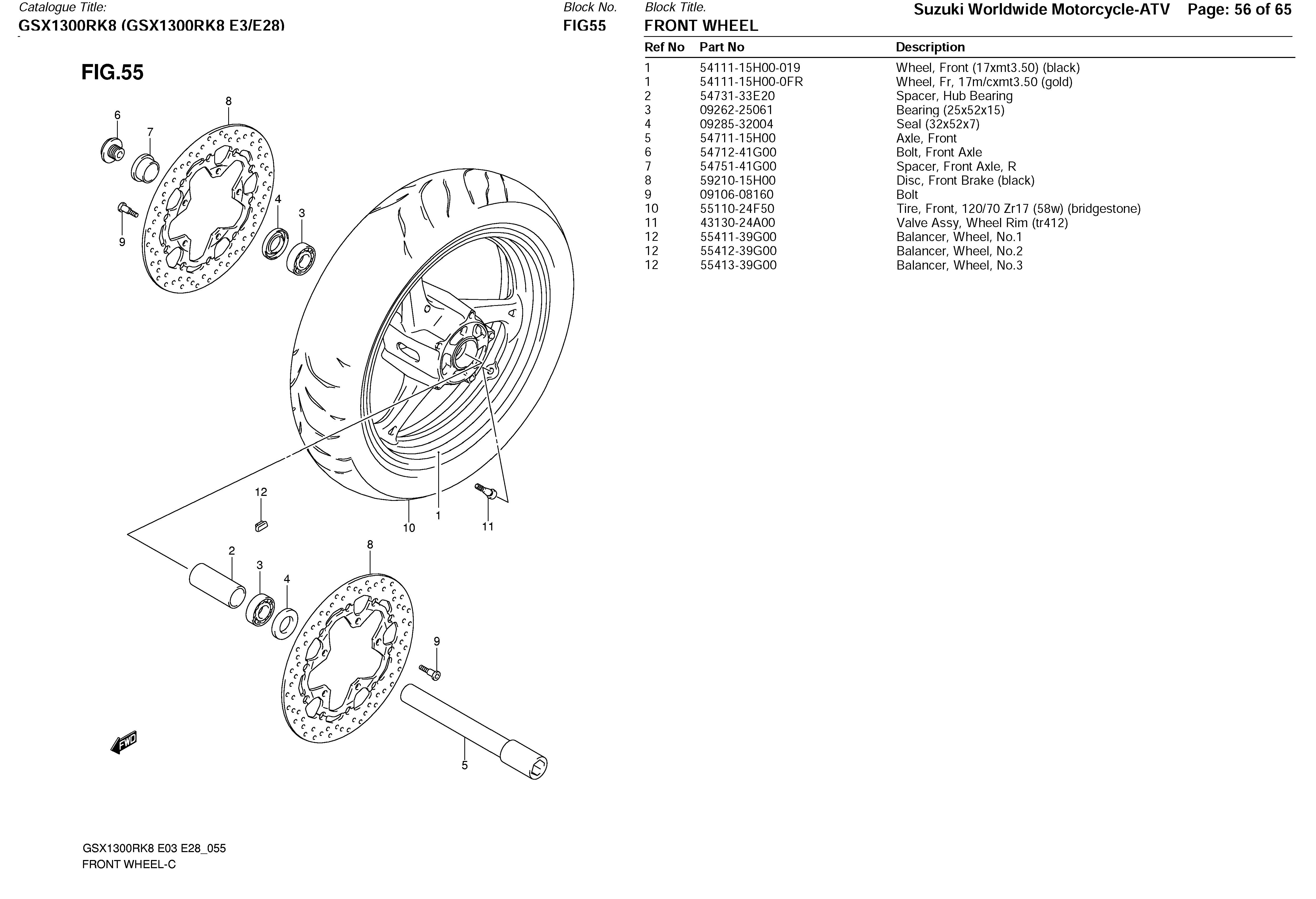

Vorderrad, Bremsscheiben |
55 |
FRONT WHEEL |
|

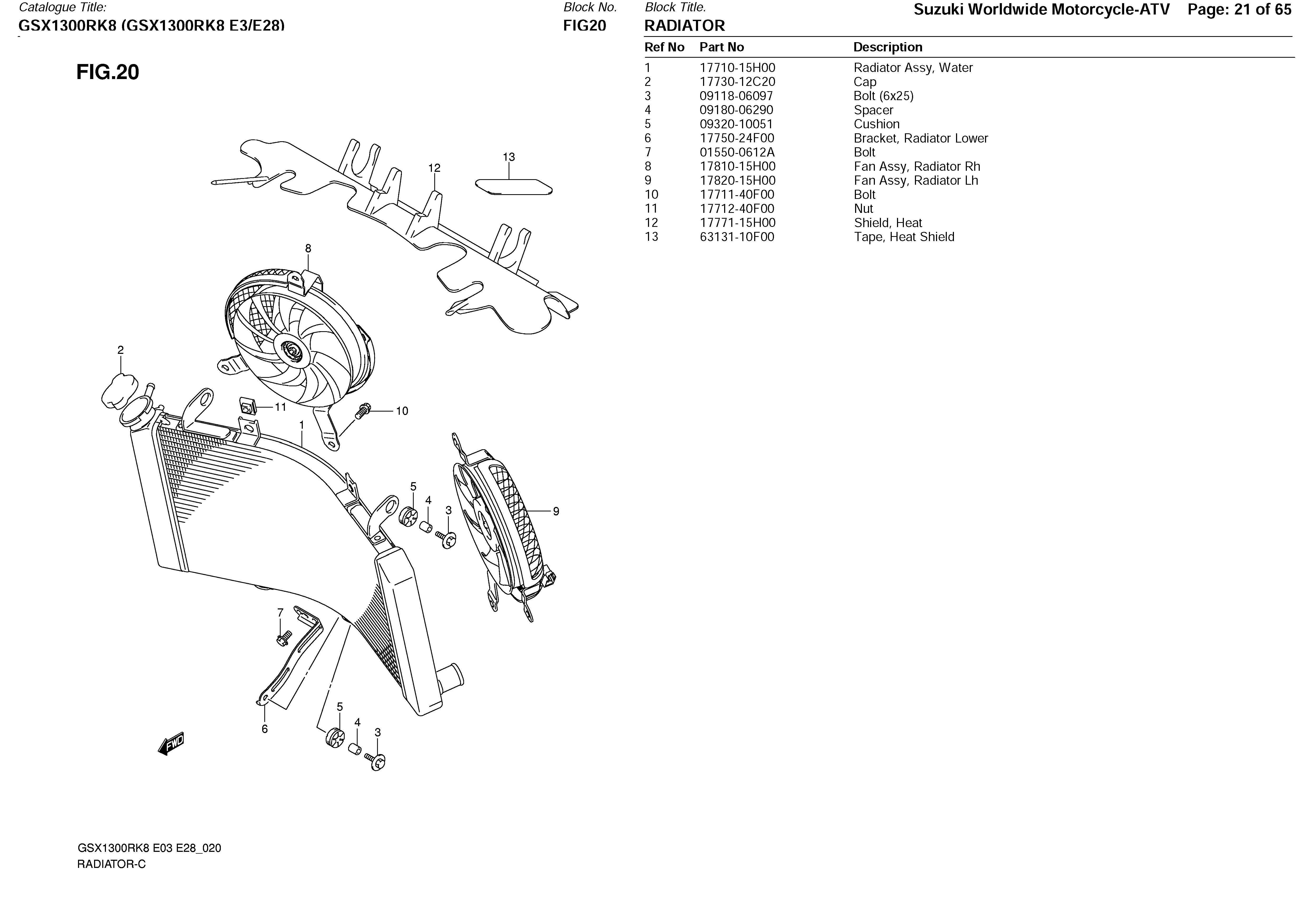

Wasserkühler |
20 |
RADIATOR |
|

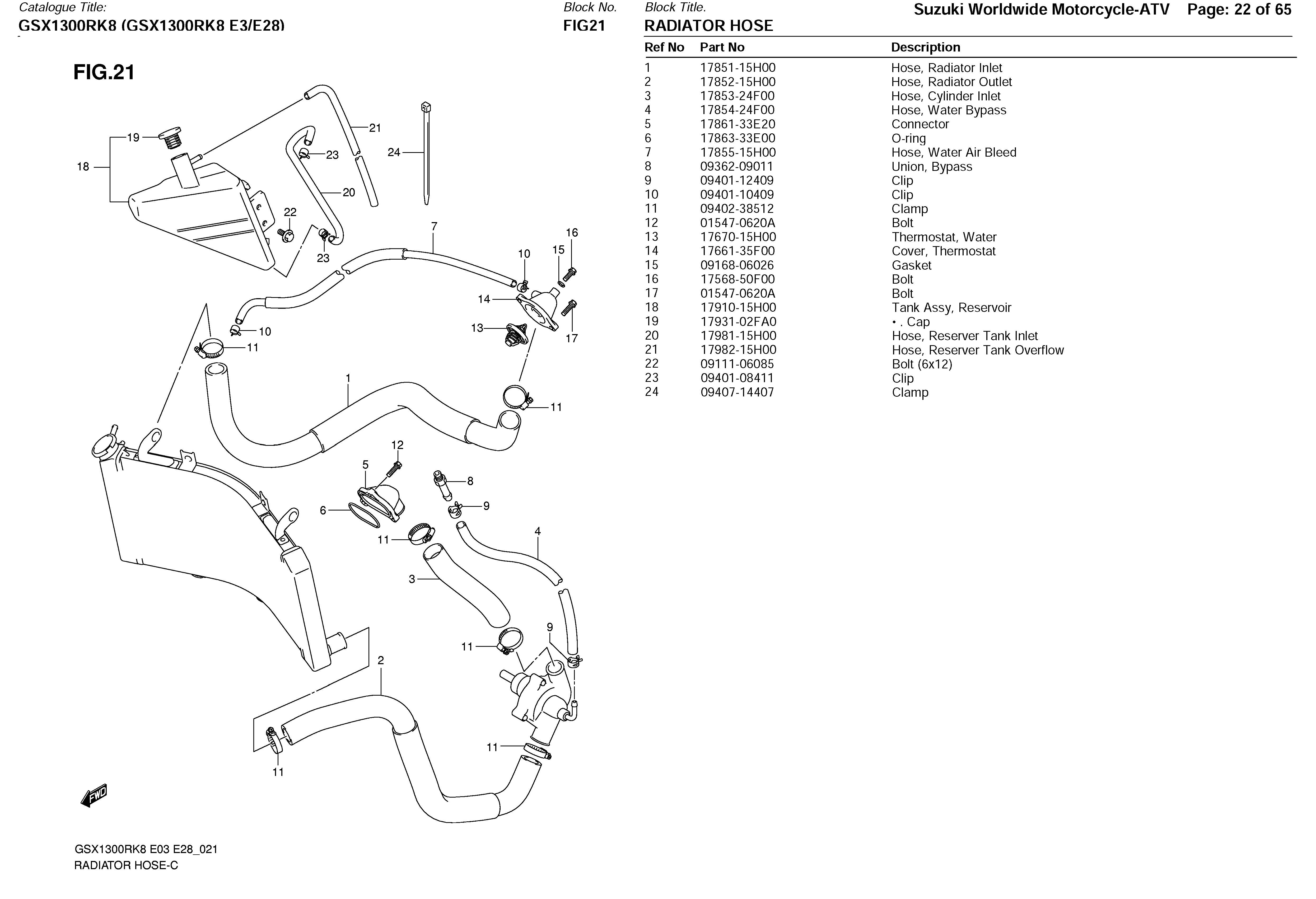

Wasserkühler - Schläuche |
21 |
RADIATOR HOSE |
|

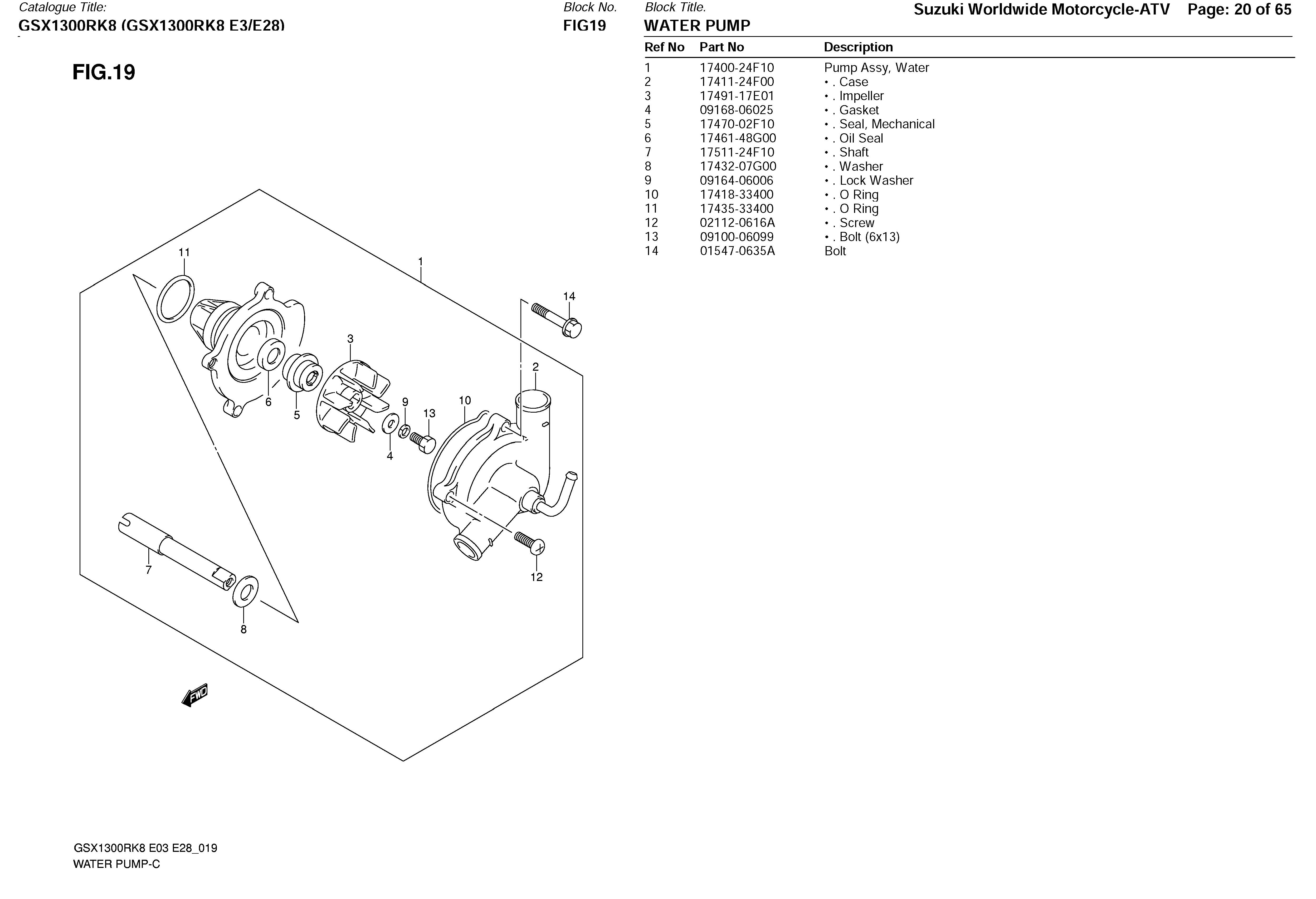

Wasserpumpe |
19 |
WATER PUMP |
|

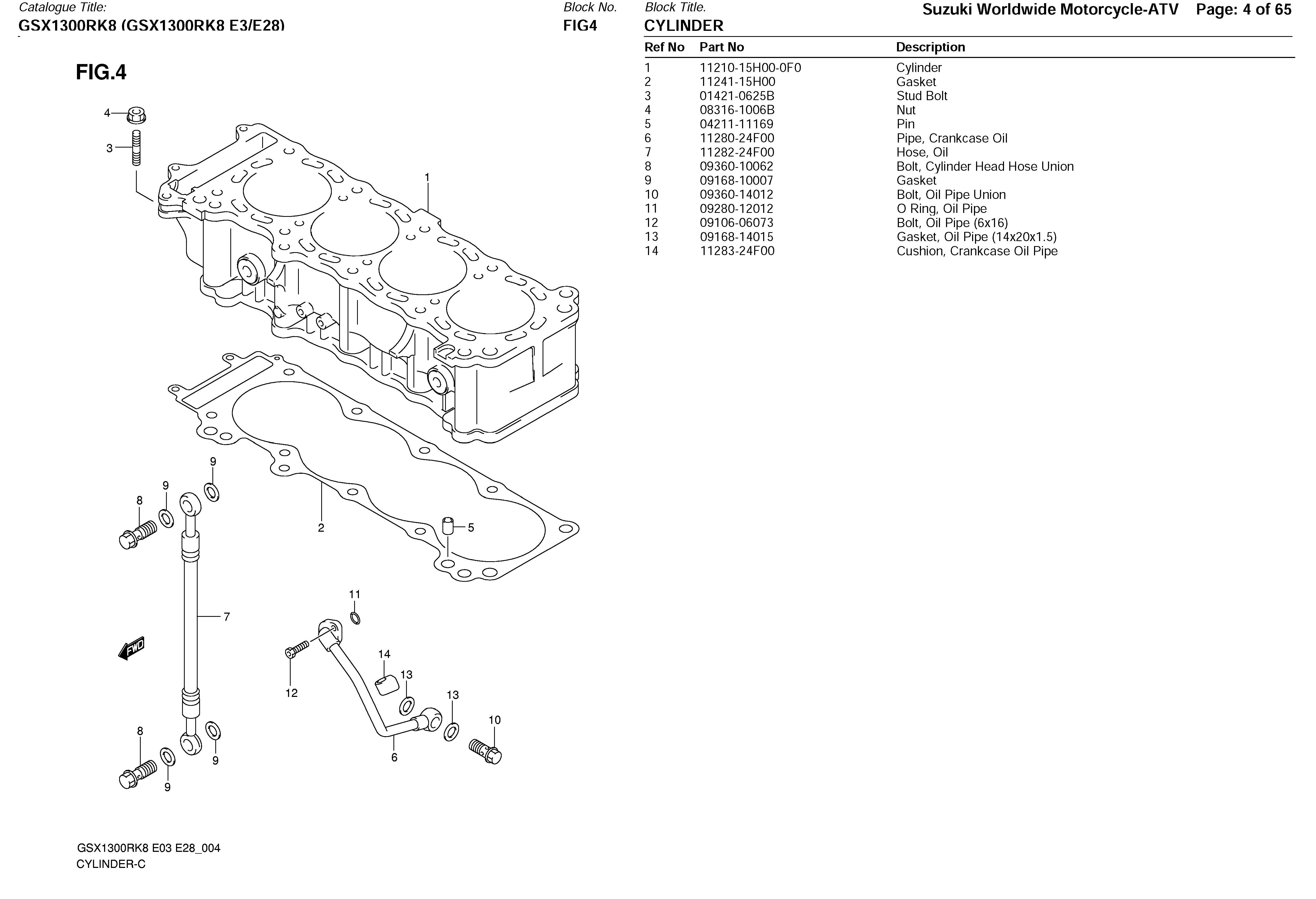

Zylinder |
04 |
CYLINDER |
|

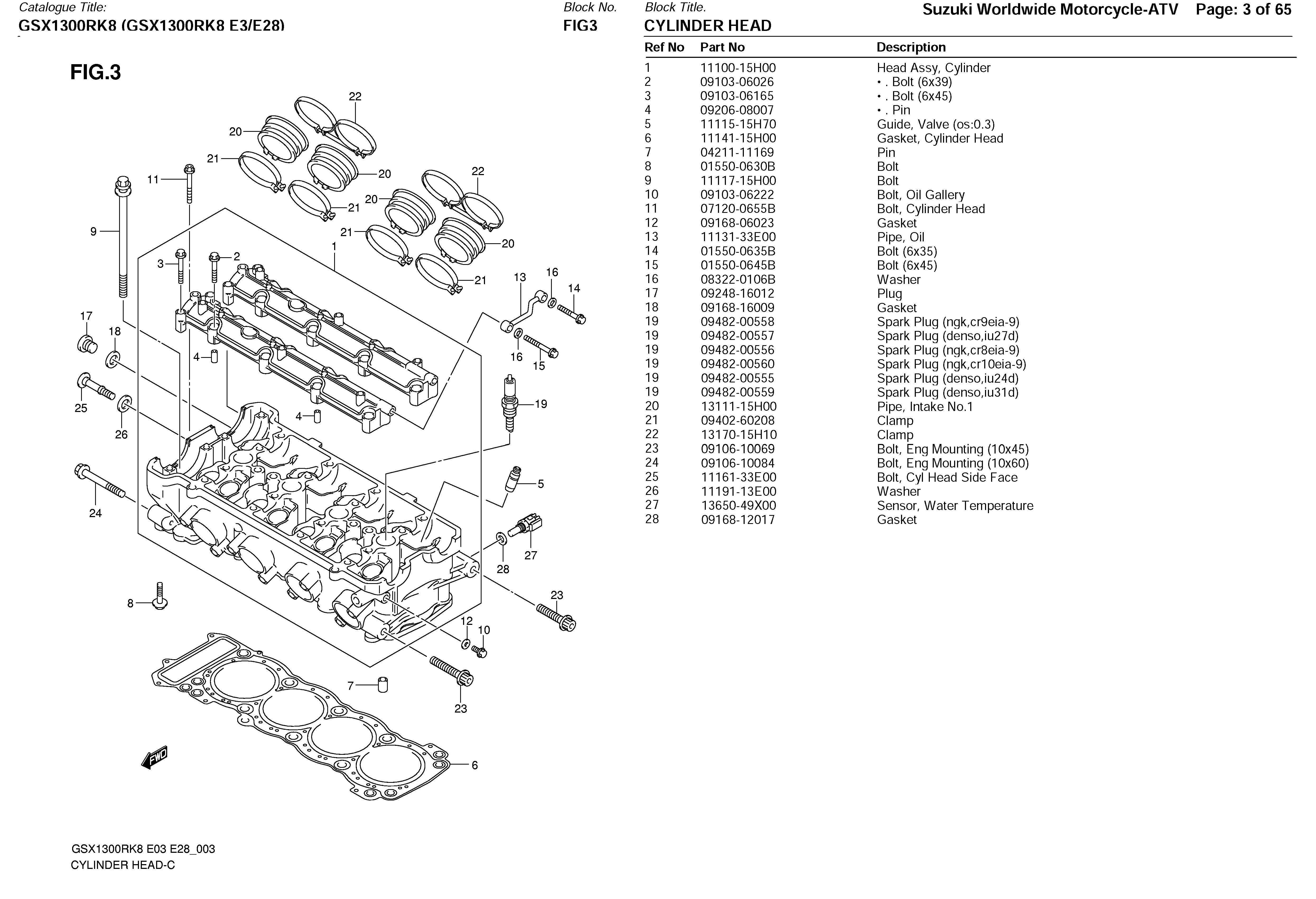

Zylinderkopf |
03 |
CYLINDER HEAD |
Die Microfiches zu den neuen Modellen
der Gen2
ab K8 bis heute sind aufs Feinstes auch hier zu finden :
Bj. 2008
bis heute
Ach ja - sollte etwas nicht richtig
funktionieren,
gebt, unter Angabe des jeweiligen Links, bitte Bescheid.
Danke.
|
