Ölstand / Luftpolster einstellen



Es trug sich zu, dass ich wieder mal ne USD mit frischem Öl versorgen musste und..................
wie sauge ich das Öl auf das korrekte Luftpolster ab?



Also        , langes hhmmmmmmmmmm und dann  .



Louis hatte da mal was - und mein Bruder hat das auch in seiner Werkstatt .



Worum es geht?

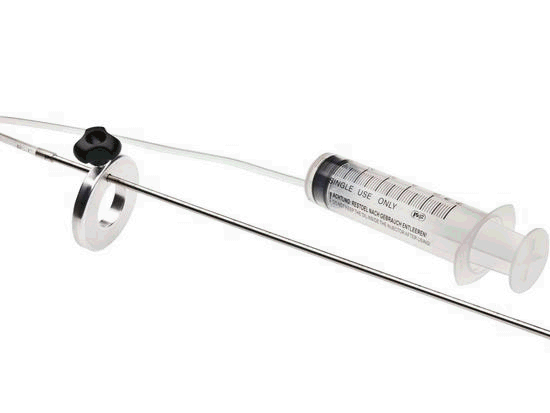

Solch ein Werkzeug hier.

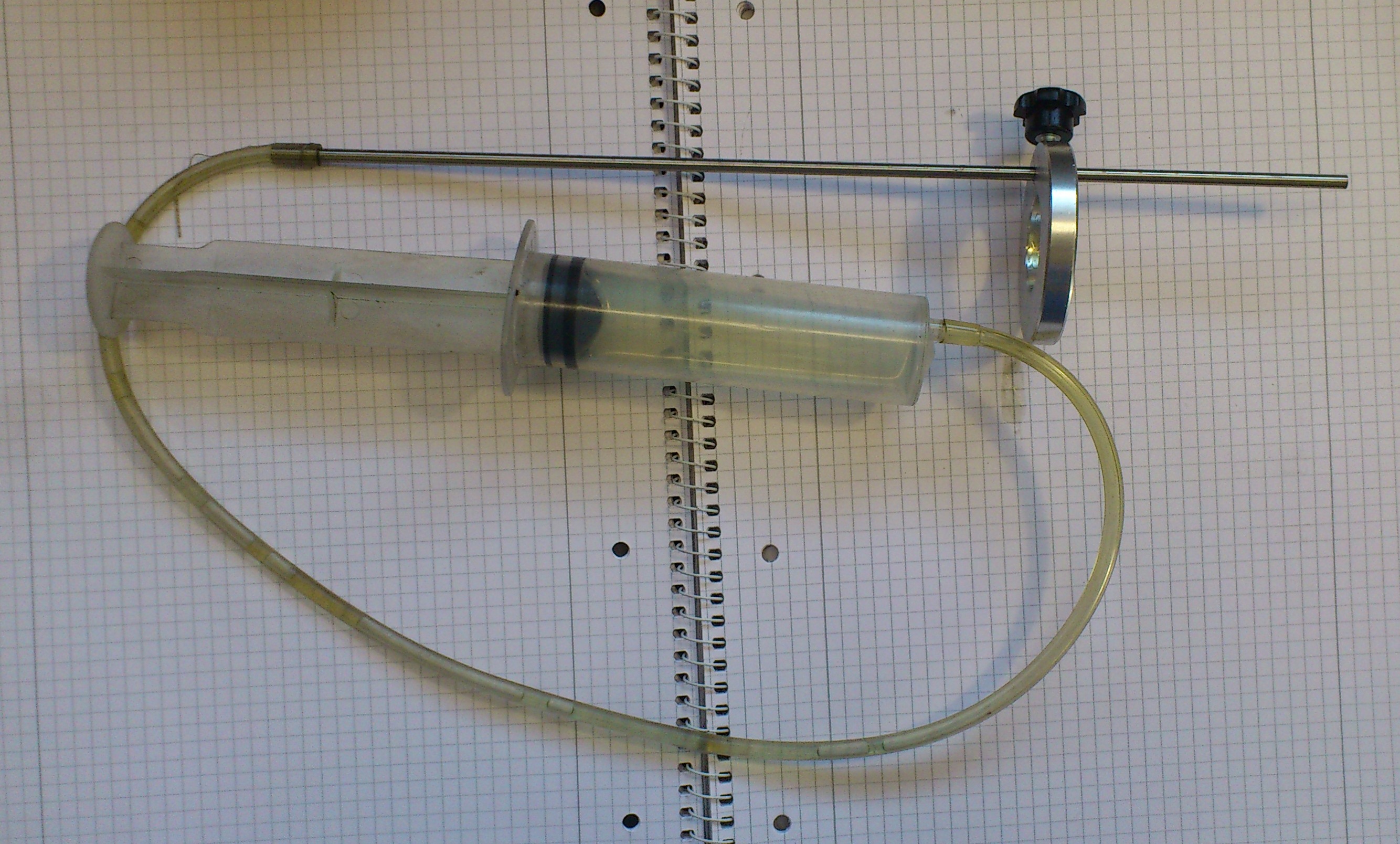

"Werkstatt - Bild"



Wobei dieses Bild von der Wirth-Seite stammt - hier zu finden :

Wirth.de





Und bei der "Tante" gibbet dat auch - nur deren Bild fand ich nich so schick wie ditte hier.

Louis - Name : "Gabel - Ölstand - Abgleicher"

Louis - Art.-Nr. : 10003232





Damit muß das Öl nach dem 12-15-maligen Pumpen der Kartusche (Luft raus) abgesaugt werden.

Maß - unterschiedlich - der Absaugtiefen bei :

Gen I - 98 mm        /       Gen II - 95 mm



Achtung :

gilt nur bei original Federn

andere Federn brauchen evtl. andere Luftpolster / Füllmengen



z.B. Wilbers Promoto / Zero Friction


Gen I - 105 mm

/

Gen II - 110 mm

Gabelöl SAE 15

/

Gabelöl SAE 05





Vorgehensweise bei einer USD - Gabel :



1.    Wenn die Gabel auseinander war, gründlich gereinigt ist und nun die Kartusche verschraubt ist

2.    und Stand- und Tauchrohr wieder zusammen sind,

3.    füllt man das neue Gabelöl bis ganz kurz unter den oberen Rand ein und pumpt dann mit der Kartusche solange das Öl in der Gabel,
bis man keine Geräusche von strömenden Luftblasen mehr hören kann.

4.    Dann legt man den Ring oben auf das ganz nach unten geschobene Tauchrohr und saugt auf DAS Luftpolstermaß / auf DIE Luftpolsterhöhe ab, das / die im Werkstatthandbuch angegeben ist.

5.    Die Luftpolsterhöhe, auf die abgesaugt werden muß, lässt sich mit einem Metermaß an dem Rohr mittels der schwarzen Rändelschraube einstellen.

6.    Wie viel Öl nachher in der Spritze ist, ist vollkommen egal - Hauptsache daß das Luftpolster lt. WHB stimmt. (siehe oben)

7.    Erst jetzt kommt die Feder ins Bein plus den ganzen restlichen Schmus.

8.    Auf die korrekten Anzugsmomente achtend ist das Ganze in den nächsten 2 Minuten fertig und man kann das 2. Bein zusammen bauen.





ein paar Anmerkungen noch :



1.    Gabelöl nach WHB - Angabe wechseln oder aller spätestens so alle 4 Jahre, denn länger ist ein Öl nicht haltbar.

2.    Wenn man die Gabel aufmacht und einem Kloakengerüche entgegen schlagen, ist es definitiv etliche Jahre zu spät.

3.    Ein zu kleines oder gar nicht vorhandenes Luftpolster macht jede Gabel, egal ob Standard oder USD, irgendwann Bockhart, damit das Motorrad absolut unfahrbar  und bringt Euch in Lebensgefahr !

4.    Sollte jemandem seine Gabel nach Ausreizen aller möglichen Einstellungen an der Druck - (u. Zug-) Stufe noch immer zu weich sein, sollte eher über stärkere Federn nachdenken , als massiv das Luftpolster zu verkleinern !
