Motor - Innenleben

Hi Leutz,

ja die Fußdichtung kann undicht werden und ab und an sind dann neue Stehbolzen fällig.

Hier alle Maße und Art.-Nummern der Teile zum Nachlesen und Nachbestellen.

Stehbolzen  –  bei Austausch oder neuem Einschrauben mit mittelfestem Sicherungslack und 20 Nm ins Gehäuse schrauben .
(Die Hutmuttern oben bekommen erst 20 Nm dann 35 Nm - in 2 Schritten anziehen! Siehe WHB Seite   3-55    &    3-56)

Die Nummerierung der Stehbolzen von 1 - 12 ist von mir (schleife) willkürlich gewählt und soll nur der grundsätzlichen Orientierung dienen !

Achtung :
Obwohl die Zylinder - Bänke und - Köpfe bei den FJ untereinander wild tauschbar sind, gibt es anscheinend unterschiedlich lange Stehbolzen dazu - siehe Maß-Tabelle.

UND :
Die Hutmuttern haben unterschiedliche Art.-Nummern,

3 CW / 90176-10053   ,   3 YA / 90176-10070   ,   XJR 1300 / 90176-10078

Berlin, 16/11/2017, Gruß schleife

(Bild aus dem WHB der FJ 1100)

Gemessene Längen ( von .... ) :

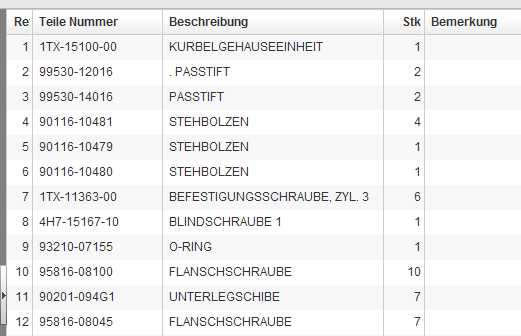

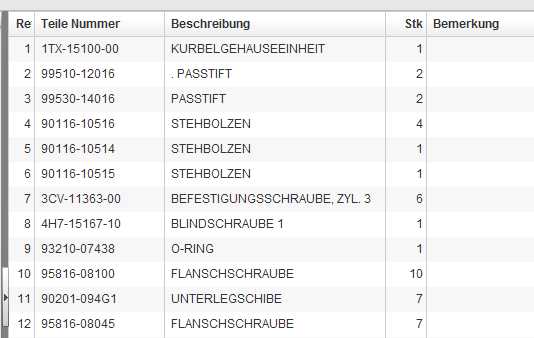

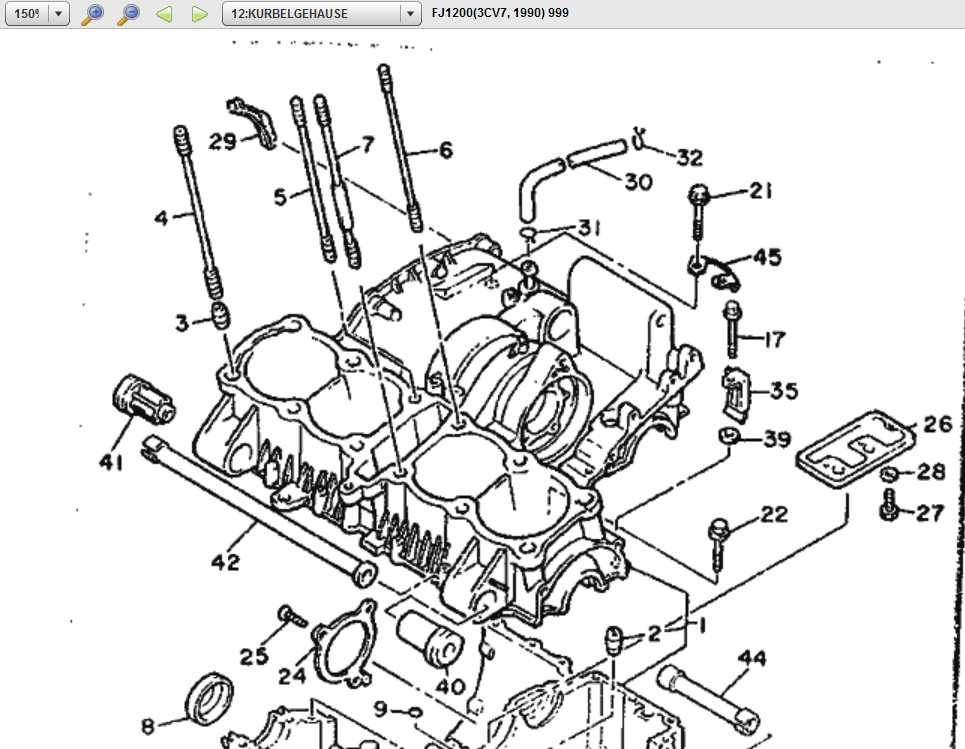

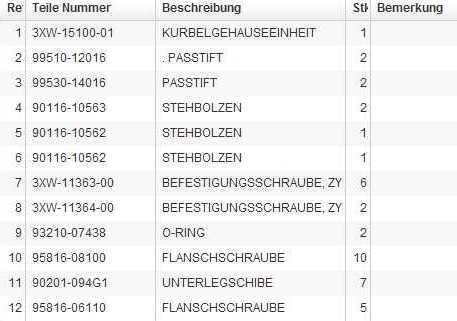

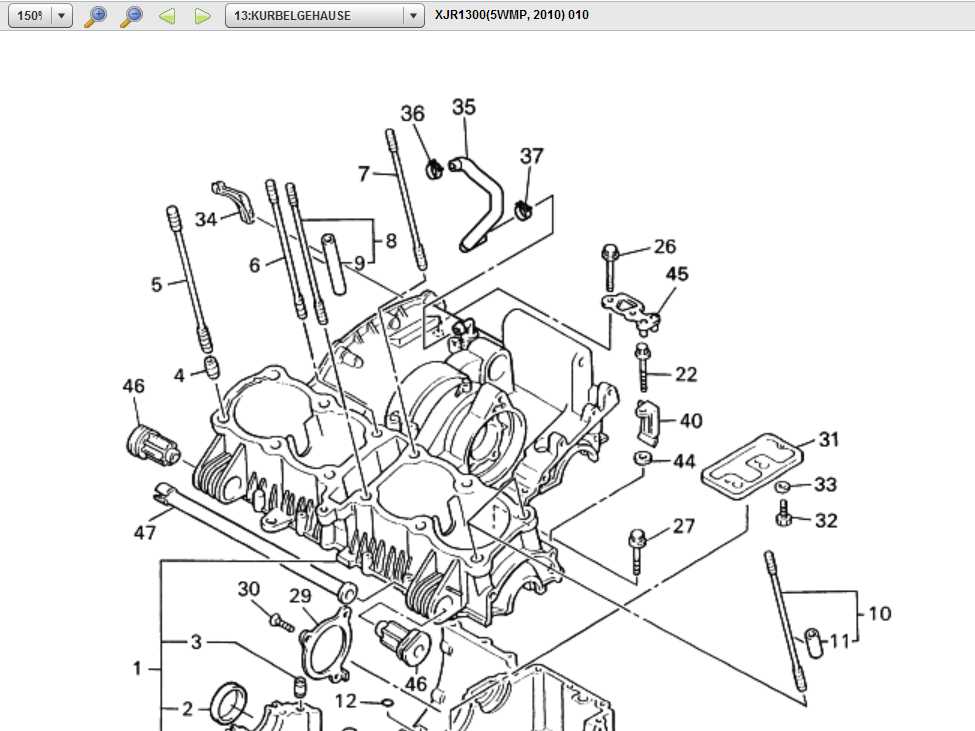

alle folgenden Bilder / Tabellen aus dem Online Katalog von Yamaha - Link dahin : Yamaha Partskatalog

PS #1  : Drehmoment allgemein

Leutz - absolute Warnung für diese Schrauberei - nehmt auf jeden Fall einen auf minimale Drehmomente ausgelegten "Drehmo", sonst reißt ihr die Gewinde aus den Bohrungen und ihr habt heftigste Probleme.

PS #2 : Drehmo´s, wie sie für mich Sinn machen

Das Ganze,
in "Kurz"-Form
hier zum
Download
als pdf
