Werkzeug

Hayabusa-Werkzeug

Hier die Drehmomentschlüssel, wie ich sie bei der Schrauberei an den Mopeten verwende.

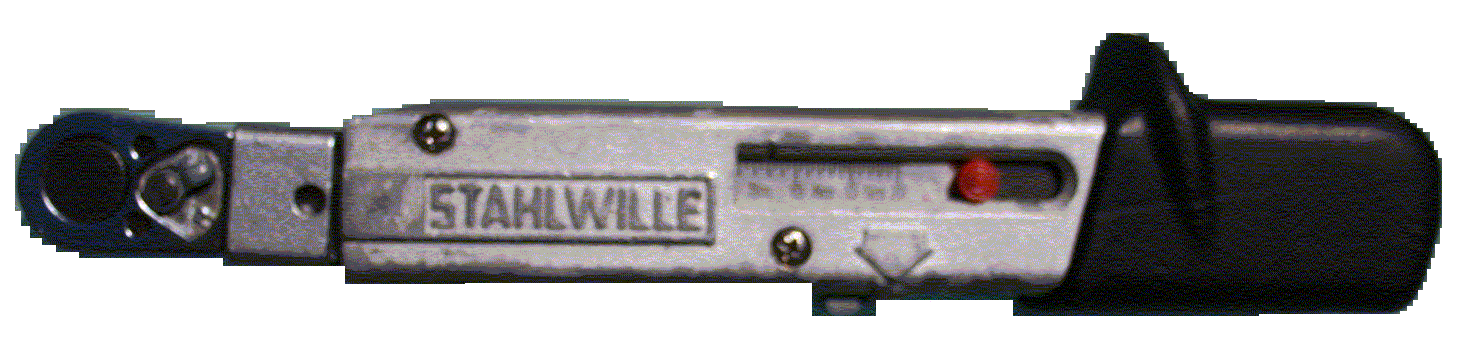

1.A  -  der erste ganz "Kleine" - Stahlwille Manoskop 730/2, 4-20 Nm  -  für 1/4 Zoll Stecknüsse

Einsatzbereich :
Alle M6 Stahlschrauben die in Alu-Innengewinde rein kommen  - max 8-10 Nm .

1.B  -  der zweite ganz "Kleine" - Stahlwille Manoskop 730/2, 4-20 Nm

mit Ratsche für 3/8 Zoll Stecknüsse

Einsatzbereich :
Speziell Zündkerzen (NGK CR 9 E) mit M10-Gewinde, in Alu-Zyl.-Köpfen - max 11-12 Nm.

2. der "Mittlere" - Hazet  5 - 60 Nm   -  für 3/8 Zoll Stecknüsse

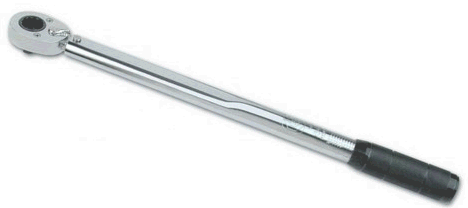

3. der "Dicke" (Grobe) - Mannesmann 50 (?)  -  210 Nm   -  für 1/2 Zoll Stecknüsse

Einsatzbereich :
z.B. FJ 1200 Hinterrad Steckachsen - 150 / 155 Nm

4. die letzte Investition

ein Stahlwille Manoskop730-10 mit Einstellbereich von 20 - 100 Nm

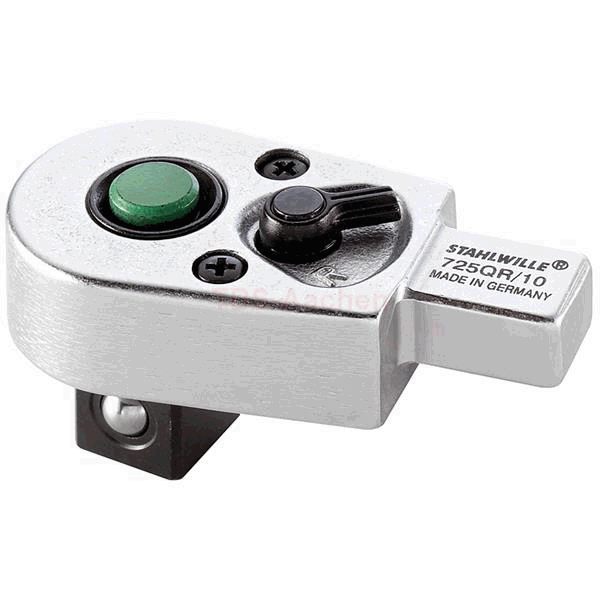

mit solch einem Ratschenkopf mit "Quick-Release" für 1/2 Zoll Stecknüsse

Alle vier Drehmo´s sind mit Ratschenfunktion, damit das Anziehen der Schrauben / Muttern etwas leichter fällt.

zu 1.

Diesen verwende ich für alle Schrauben, Größe M6 und kleiner, die in Alu-Gewinde eingedreht werden, denn hier kommen kaum höhere Drehmomente als 10  Nm zur Anwendung und für diesen Bereich ist er bestens geeignet.

Er hat zusätzlich noch die feine Eigenart, dass ich ihn bauartbedingt im Gegensatz zu den anderen beiden nicht entspannen muß.

zu 2.

Er kommt bei Drehmomenten um die 20 - 50 Nm zum Einsatz, z.B.
- Ölablaßschrauben der Haya 23 Nm

- Bremssattel-Befestigung 35 / 39 Nm mit Fett auf dem Gewinde / ohne Fett auf dem Gewinde

- etc.

Aber Achtung  -  dieser Typ   muß!   nach jedem Gebrauch sehr zeitnah gänzlich entspannt werden, damit die Feder innen drin nicht erlahmt und das Werkzeug eben nicht zu Müll mutiert.

zu 3.

Dieser Trumm ist z.B. für Rad-Steckachsen zuständig bei 100-160 Nm

auch immer nach Gebrauch sofort zu entspannen wie Nr. 2 !

zu 4.

Dieser Trumm ist  für die vordere Rad-Steckachse  bei 58 (3 CW + 3 YA) bzw. 78 Nm  (47E + 1XJ)

Dieser hat, wie Nr. 1, zusätzlich noch die feine Eigenart, daß ich ihn bauartbedingt im Gegensatz zu #2 und #3 auch nicht entspannen muß.

__________________________________________________________

Und hier noch die Antwort auf die Gretchenfrage,

warum so viele verschiedene Drehmo´s :

Alle Meßeinrichtungen,

wie Manometer, Thermometer usw. und so auch die Drehmo´s,

sind  in der MITTE ihrer Einstell- / Meßbereiche am genauesten,

niemals aber am Anfang oder am Ende.
