Bremsscheiben, Ihre Abmessungen
&
mögliche Alternativen



Auf der Suche nach gebrauchten Bremsscheiben stellt man sich hin und wieder die Frage, welche Modelle aus dem Hause Yamaha eventuell mit Scheiben der gleichen Größe ausgestattet sind.





Modelle Typ 3 CW und 3 YA  OHNE ABS

Vorne

Hinten

Yamaha

FJ 1200

TDM 850

TDM 900

TRX

FZ 750 Genesis

FZS Fazer 600

FZR 600

XJR-R 400

R1-Z 250, ab 97

TZ 250

TZ 125 Competition

Moto Guzzi

RS 1000 Daytona I.E.

Cagiva

125 Freccia

Aprilia

RST 1000 Mille Futura

RSV 1000 Mille

Ducati

900 SS Supersport, 89-90

907 Paso IE, 90-91



aus TRW Tabelle - Scheiben-Typ MSW 221
oder
Metal Gear Typ 21.013

Louis.de-Download-Link

Yamaha

FJ 1100 / 1200

V Max

XVZ 12 Venture Royal

XVZ 13 Venture Royal

GTS 1000

Art: Stahl / gelocht / schwimmend



Abmessungen:

Da = 298 mm

Di = 64,0 mm

Lochkreis = 80 mm

Lochdurchmesser: 8,5 mm

Lochanzahl: 6



Dicke:

Neumaß = 4,0 mm

Verschleißmaß = 3,5 mm



Versatz / Kröpfung im Stern: 9,5 mm

Art: Stahl / starr  / innen belüftet



Abmessungen:

Da = 282 mm

Di = 132 mm

Lochkreis = 150 mm

Lochdurchmesser: 8,5 mm

Lochanzahl: 6



Dicke:

Neumaß = 7,5 mm

Verschleißmaß = 7,0 mm



Versatz / Kröpfung im Stern: 0,0 mm





Modell Typ 3 YA  MIT ABS

Vorne

Hinten

FJ 1200 Bj. 1991 - 93



in der "Bucht" : EBC MD2046



FJ 1100 / 1200

V Max Bj. 1986 bis 1994

XVZ 12 Venture Royal

XVZ 13 Venture Royal

GTS 1000

Art: Stahl / gelocht / schwimmend



Abmessungen:

Da = 298 (300) mm

Di = 132,0 mm

Lochkreis = 150 mm

Lochdurchmesser: 8,5 mm

Lochanzahl: 5



Dicke:

Neumaß = 5,0 mm

Verschleißmaß = 4,5 mm



Versatz / Kröpfung im Stern: 10,5 mm



Art: Stahl / starr  / innen belüftet



Abmessungen:

Da = 282 mm

Di = 132 mm

Lochkreis = 150 mm

Lochdurchmesser: 8,5 mm

Lochanzahl: 6



Dicke:

Neumaß = 7,5 mm

Verschleißmaß = 7,0 mm



Versatz / Kröpfung im Stern: 0,0 mm



Diese Liste erhebt keinen Anspruch auf Vollständigkeit!
Quelle: www.braking.de

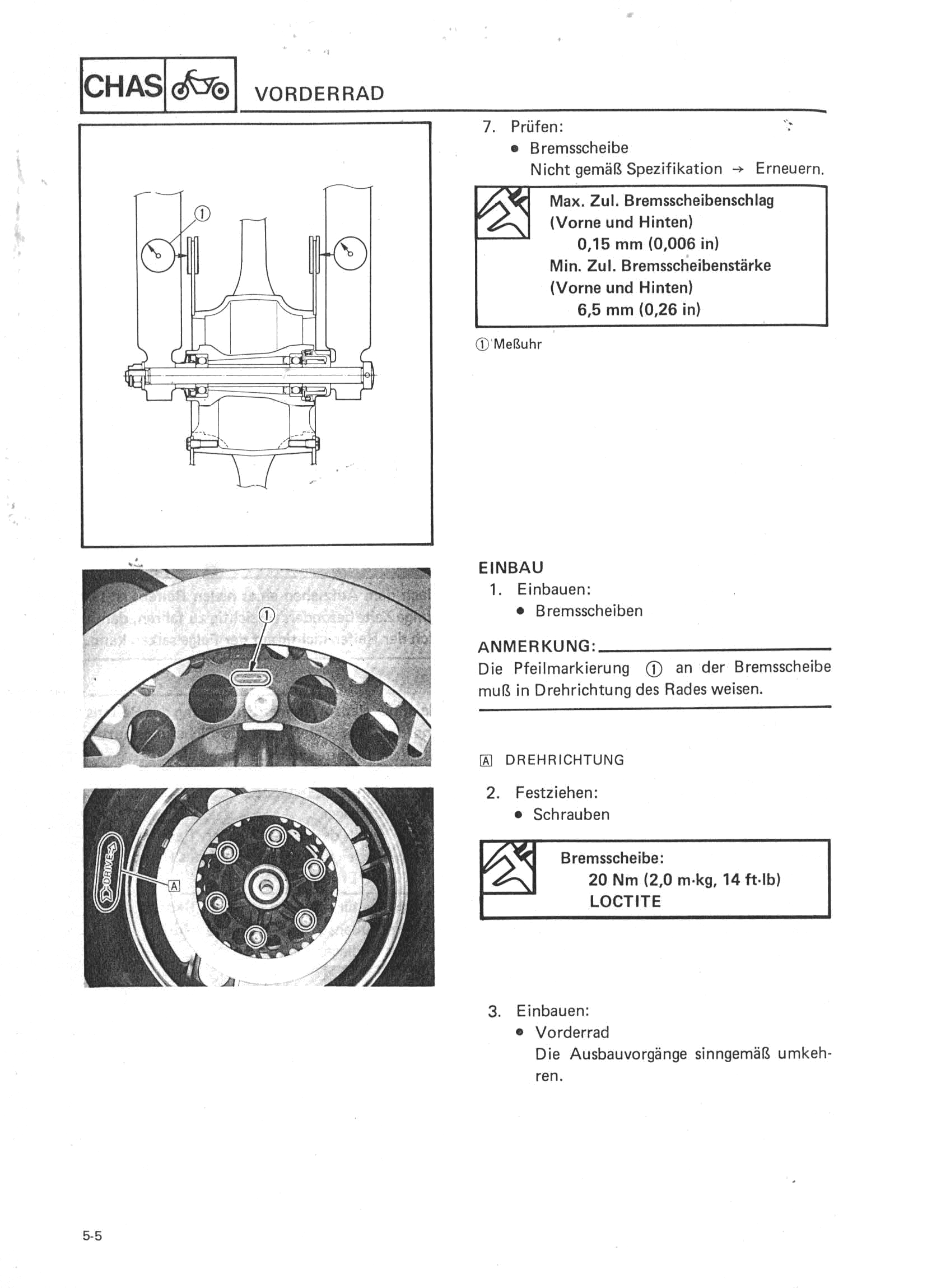

Verschleißmaß der innen belüfteten Standard-Bremsscheibe

1. Alle Modelle hinten

2. 47E und 1XJ vorne
