Scottoiler - Pumpen gesteuert
an der 99 - 07





Hi Leutz,

auf Grund immer wieder aufkommender Fragen zum Einbau eines Scottoilers, habe ich mal ein paar Bildchen gemacht und stelle sie hier allen zur Verfügung.



Die Bilder #01 und #02 stammen aus einer Gen I - Turbo .

Der Pumpen gesteuerte "Scotti" (der hier) war hier notwendig, weil ein Turbo-Motor, durch die Technik bedingt, schlicht keinen Unterdruck mehr zur Verfügung stellt.

Die Montage des Pumpen-Scotti ist aber 1:1 bei allen Gen I genau so machbar, da auch hier der Platz gegeben ist.



Schlauchverlegung, Nadelmontage etc. sehr ähnlich bis gleich wie für die Gen I hier beschrieben.

Siehe auch Bild #03 und #04.

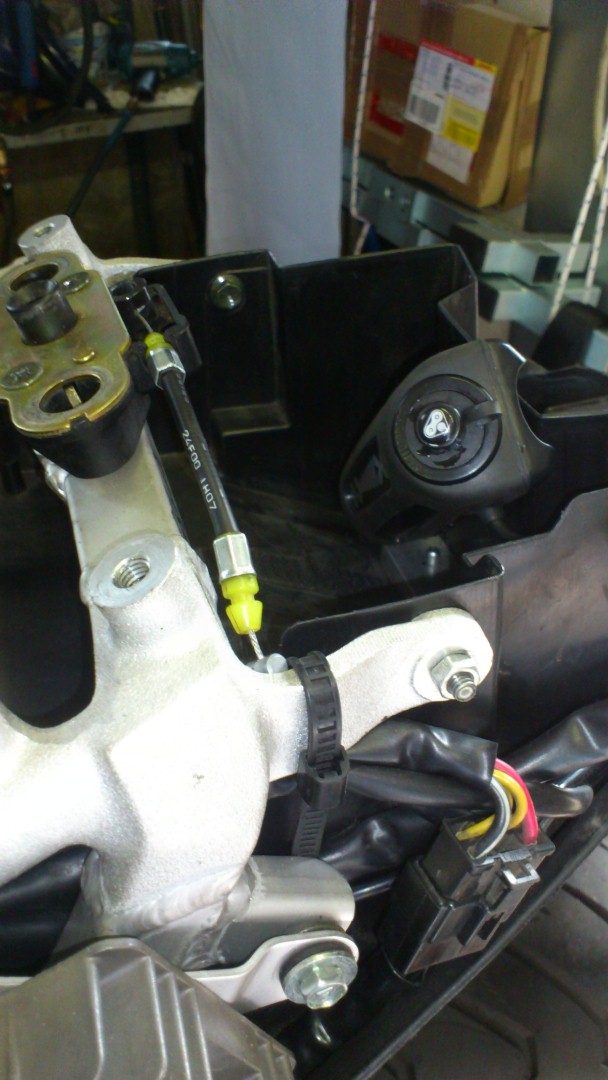

Bild # 01
Scotti_Ansicht

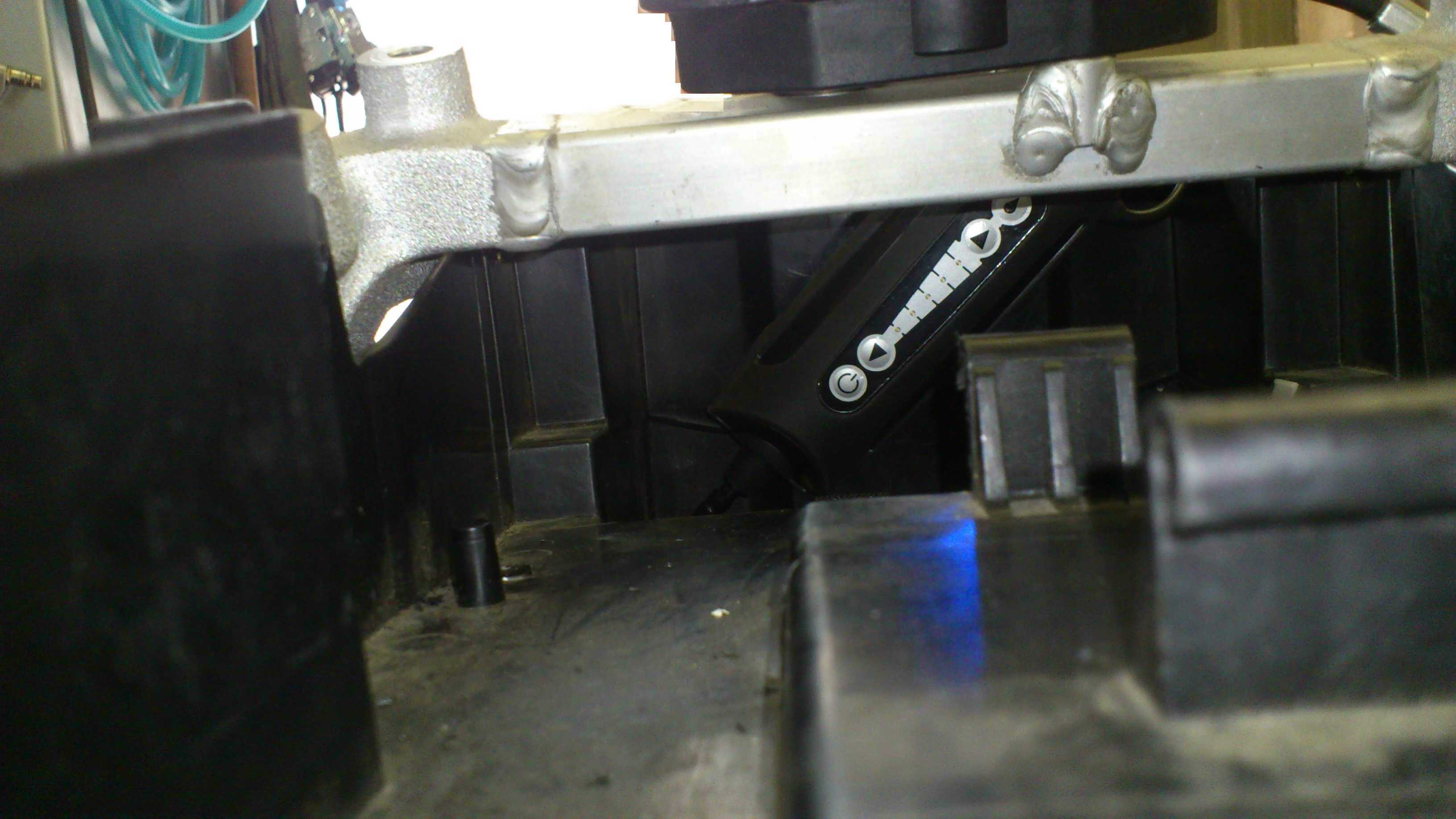

Bild # 02
Scotti_Ansicht

Bild # 03
Verlegepunkt der Nadel am Kettenradträger

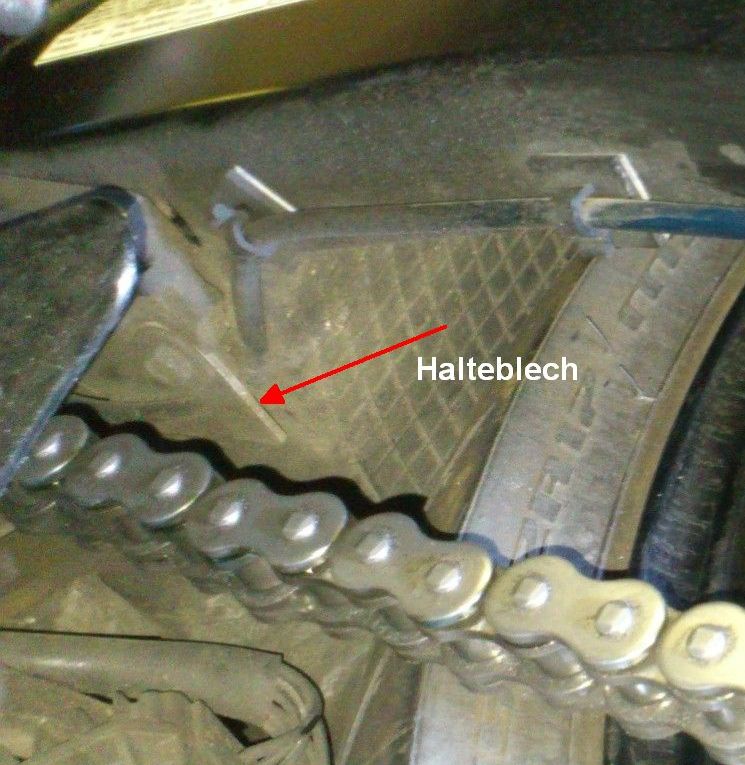

Bild # 04
kleines Halteblech für den Schlauch
gehalten durch die 6er Schraube des Schwingenschutzes




Das Blech verhindert, dass die Kette den Schlauch "erwischt" und der Schlauch dann kaputt geht.
